Jaguar XJ (X350). Service manual - part 882









Engine Control Module (ECM) (18.30.01)

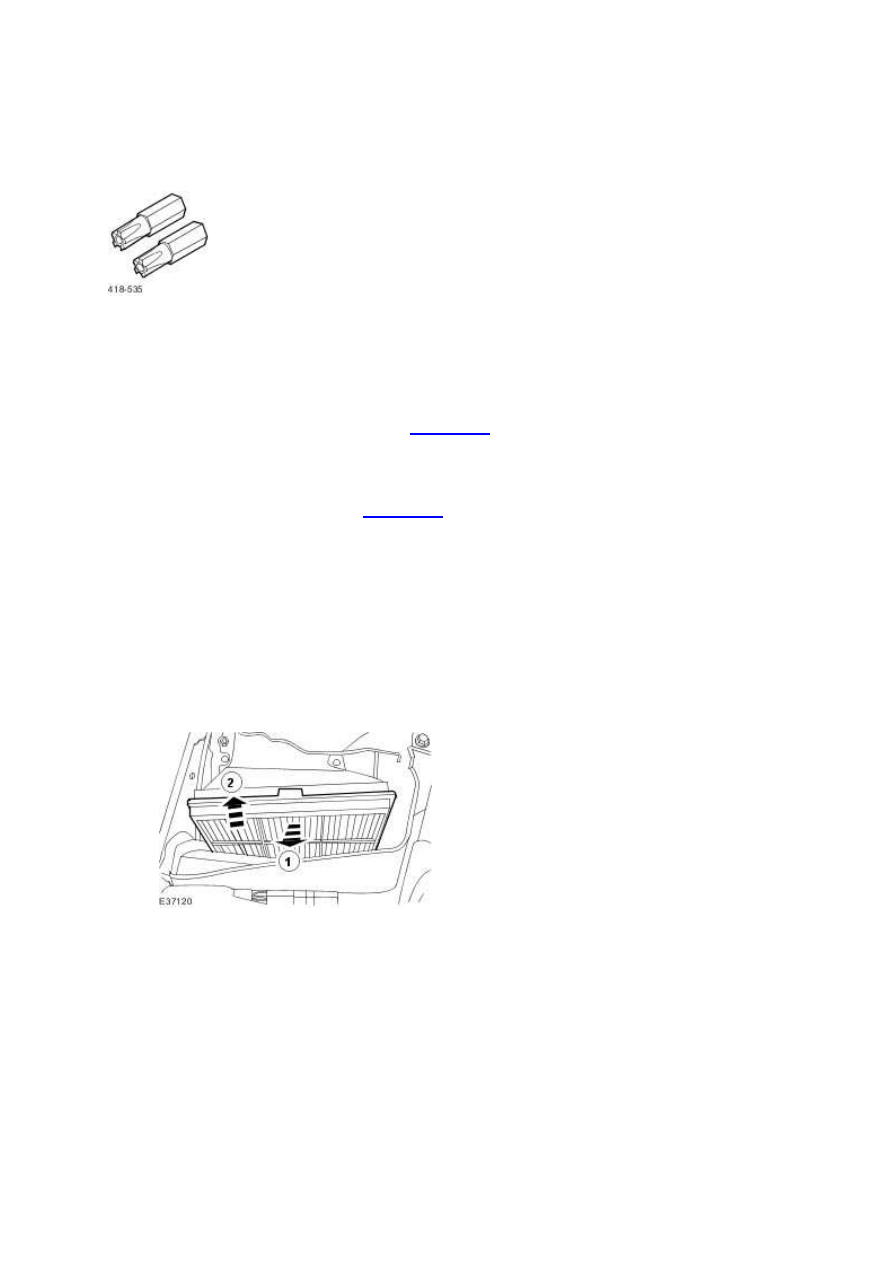

Special Service Tools





5 Point Security Torx Bit

418-535

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the cowl vent screen. <<501-02>>





3 . Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.











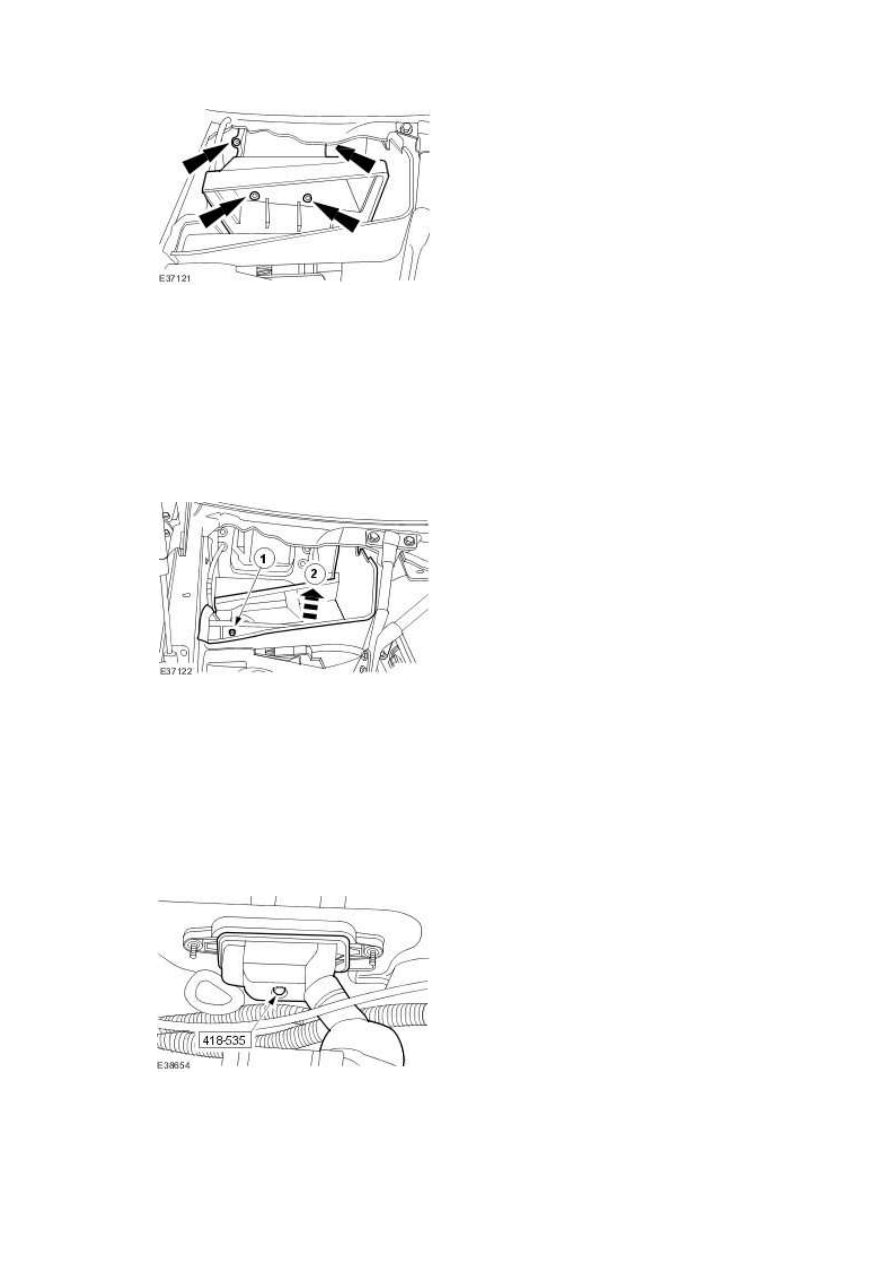

4 . Remove the cabin air filter housing.

www.







5 . Remove the engine compartment panel.



1) Remove the engine compartment panel retaining bolt.





2) Remove the engine compartment panel.











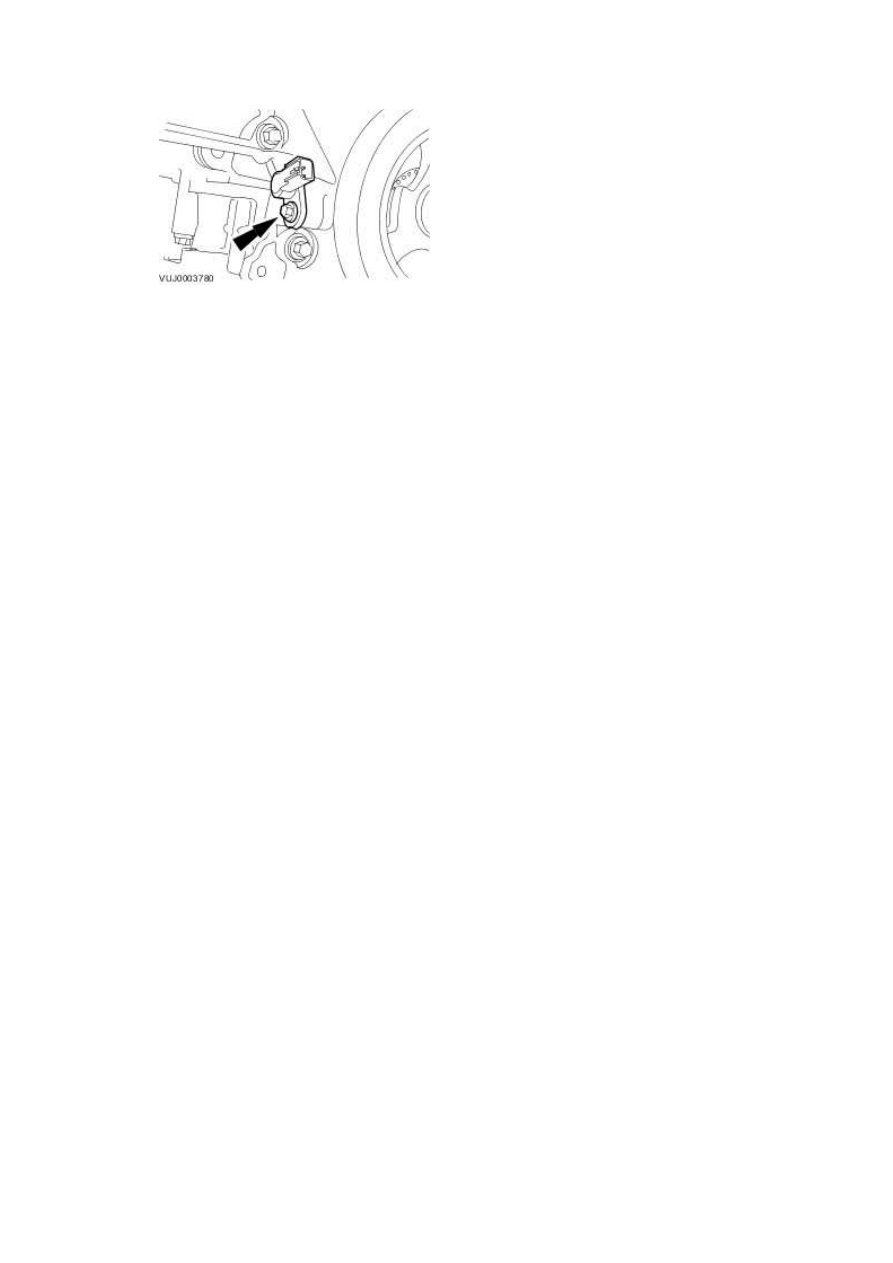

6

.



NOTE:





The engine control module (ECM) electrical connector retaining bolt remains captive in

the electrical connector.





Using the special tool, loosen the ECM electrical connector retaining bolt.







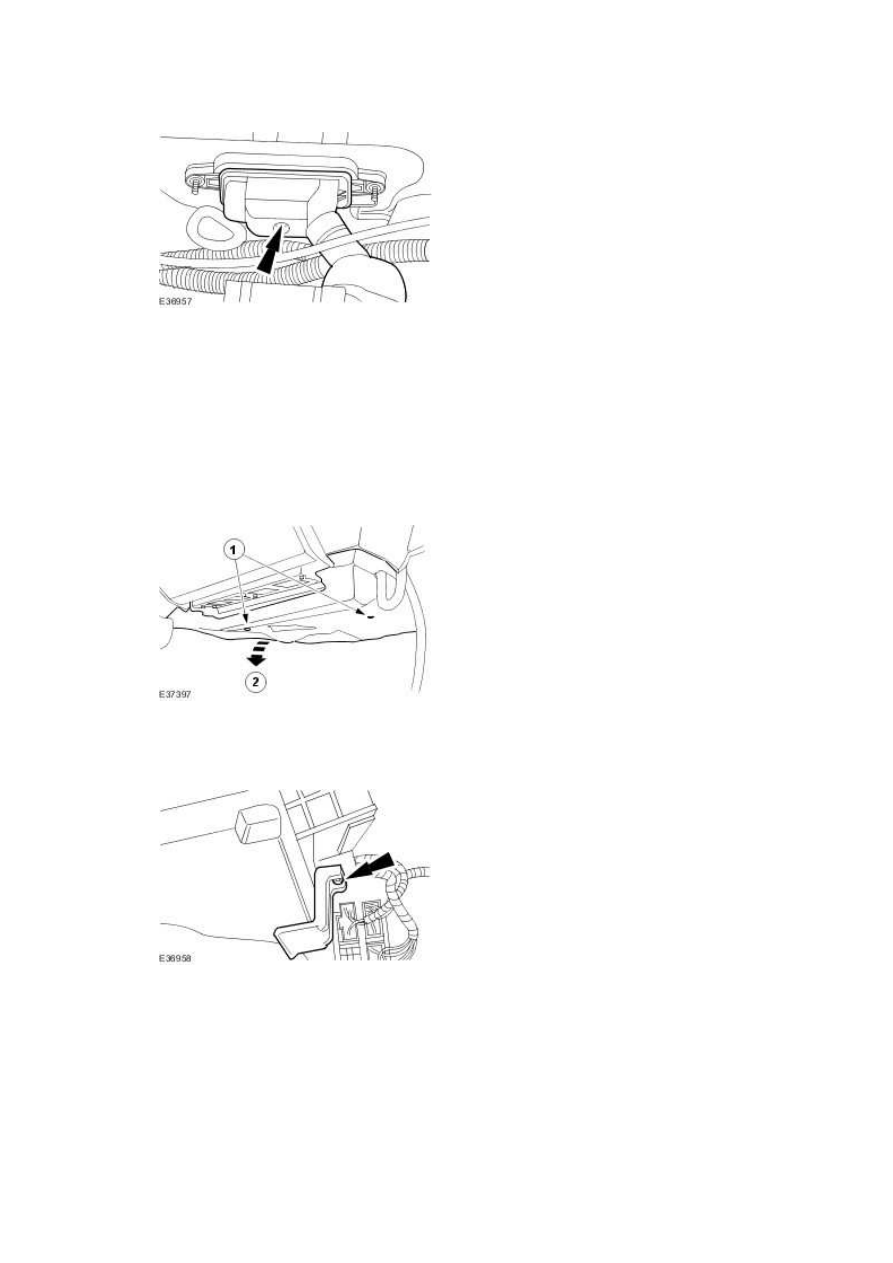

7 . Disconnect the ECM electrical connector.







8 . Remove the instrument panel lower trim panel.



1) Remove the retaining clips.





2) Remove the instrument panel lower trim panel.











9 . Remove the ECM retaining bracket.







10 . Remove the ECM.



1) Detach the retaining clips.
