Jaguar XJ (X350). Service manual - part 809

Air Cleaner Outlet Pipe (19.10.31)

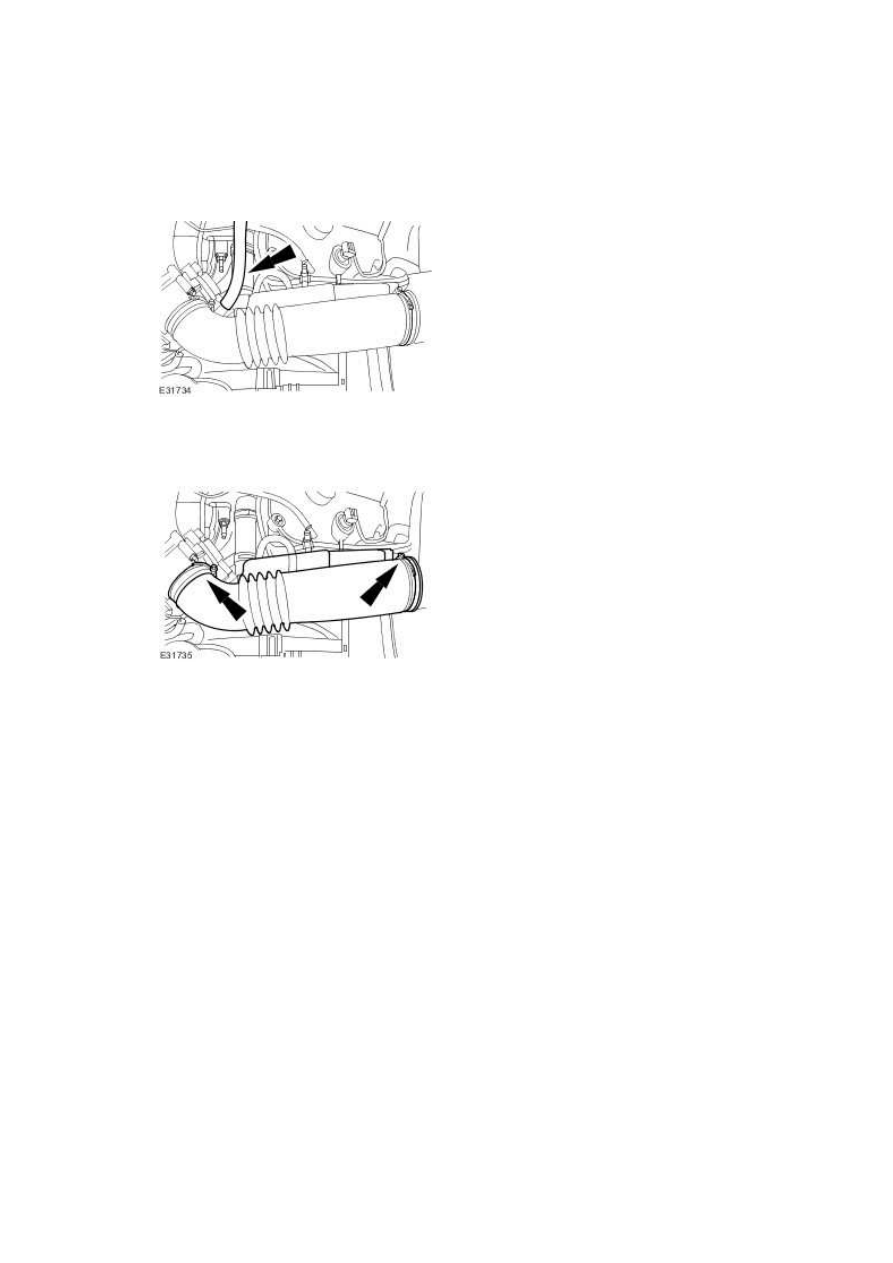

Removal



1 . Disconnect the engine breather hose.







2 . Remove the air cleaner outlet pipe.







Installation



1 . To install, reverse the removal procedure.







303-12B : Intake Air Ditribution and Filtering – 4.2L NA

V8 – AJV8/4.2L SC V8 – AJV8/3.5L NA V8 – AJV8





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Air cleaner retaining bolt

8

-

71

Supercharger outlet pipe retaining nuts

9

-

80

Supercharger outlet pipe retaining bolts

9

-

80

Supercharger retaining bolts

24   18   -

Air intake elbow retaining bolts

24   18   -

Air intake elbow lower bracket retaining bolts

20   15   -

Exhaust gas recirculation (EGR) valve retaining bolts  10   7

-

Exhaust manifold to EGR valve tube retaining bolts   21   15   -

Exhaust manifold to EGR valve tube retaining nuts   21   15   -

Thermostat housing retaining bolts

10   7

-

Throttle body intake hose retaining clip

5

-

45







www.

Description and operation





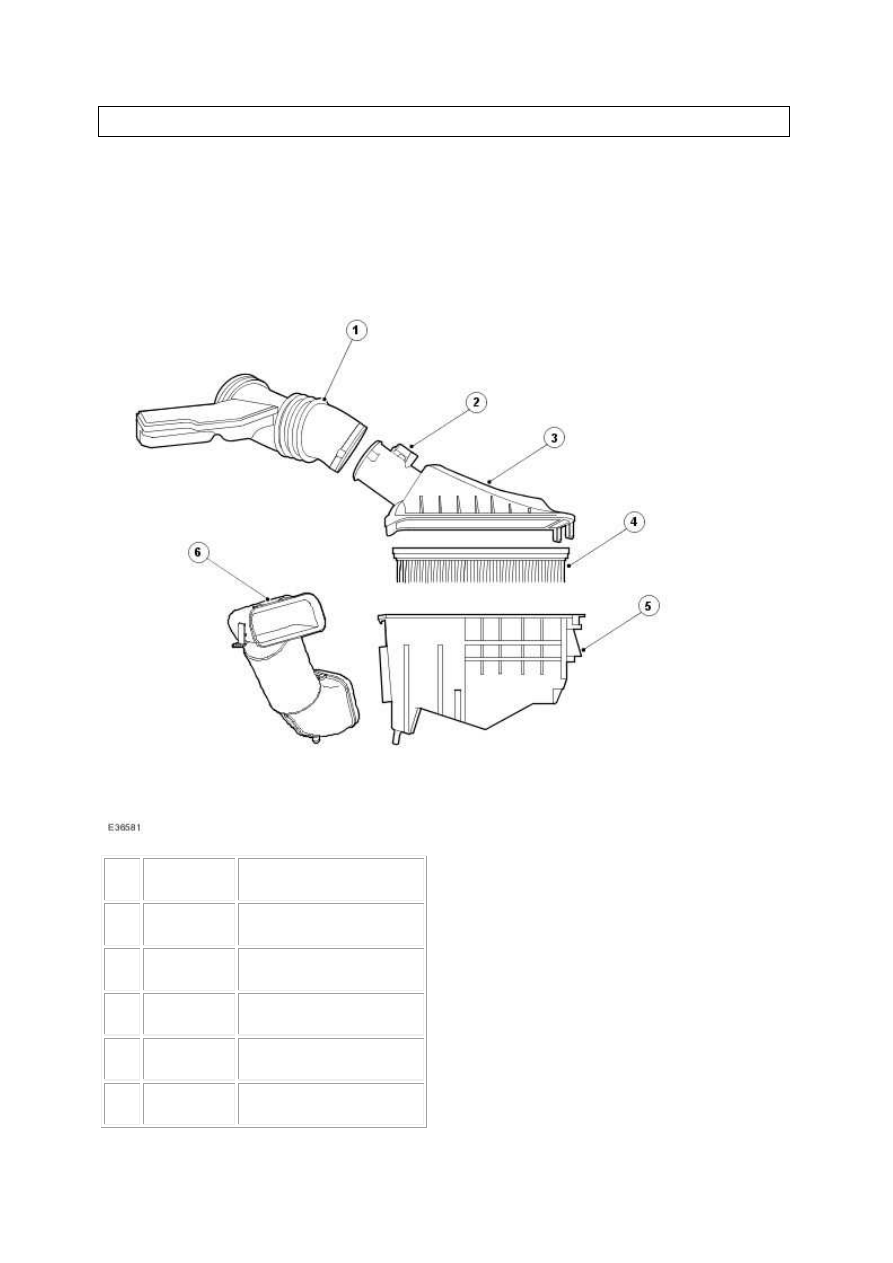

Intake Air Distribution and Filtering



Item



Part Number



Description



1



 —



Air cleaner outlet pipe



2



 —



Mass air flow (MAF) sensor



3



 —



Air cleaner cover



4



 —



Air cleaner element



5



 —



Air cleaner



6



 —



Air cleaner intake pipe





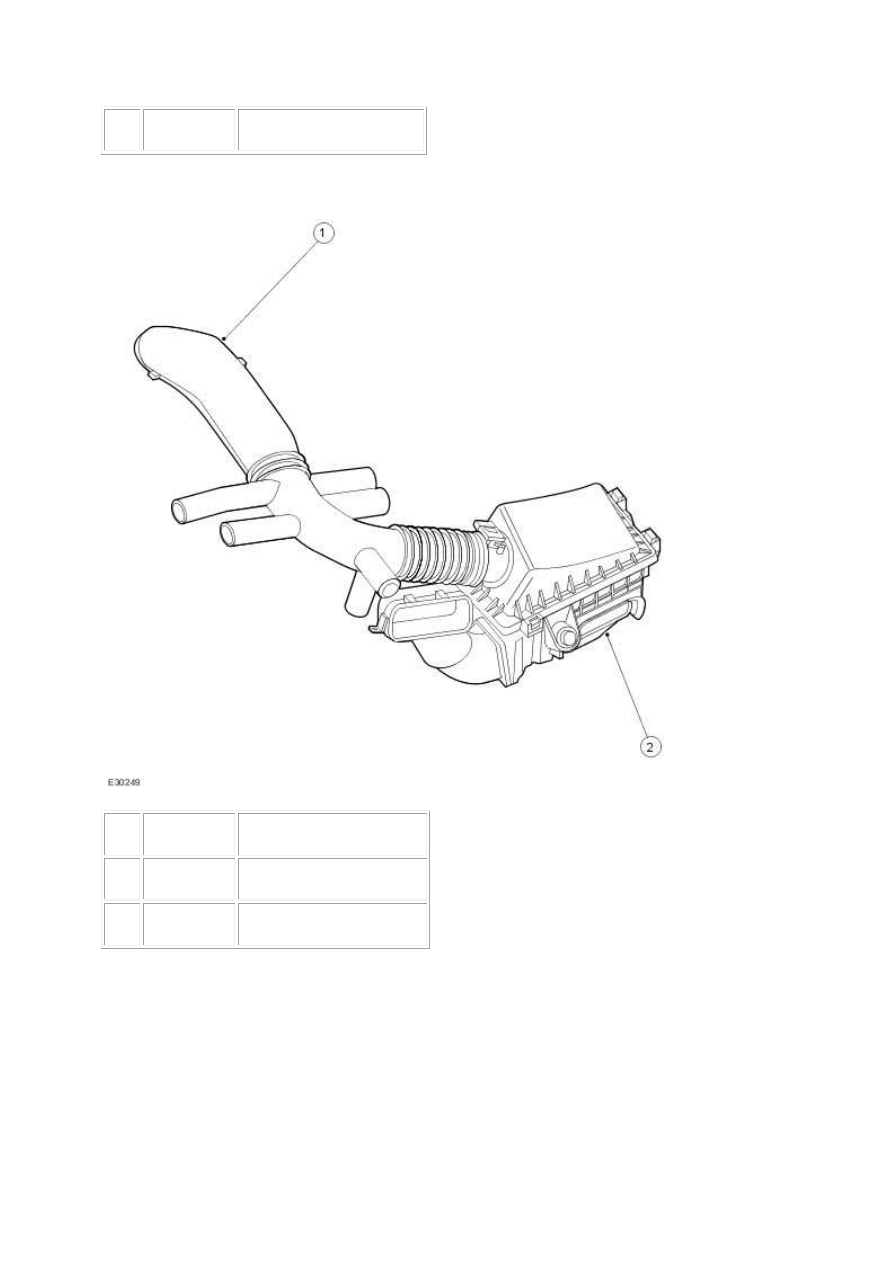

Vehicles with supercharger



Item



Part Number



Description



1



 —



Throttle body intake pipe



2



 —



Additional air inlet actuator
