Jaguar XJ (X350). Service manual - part 767

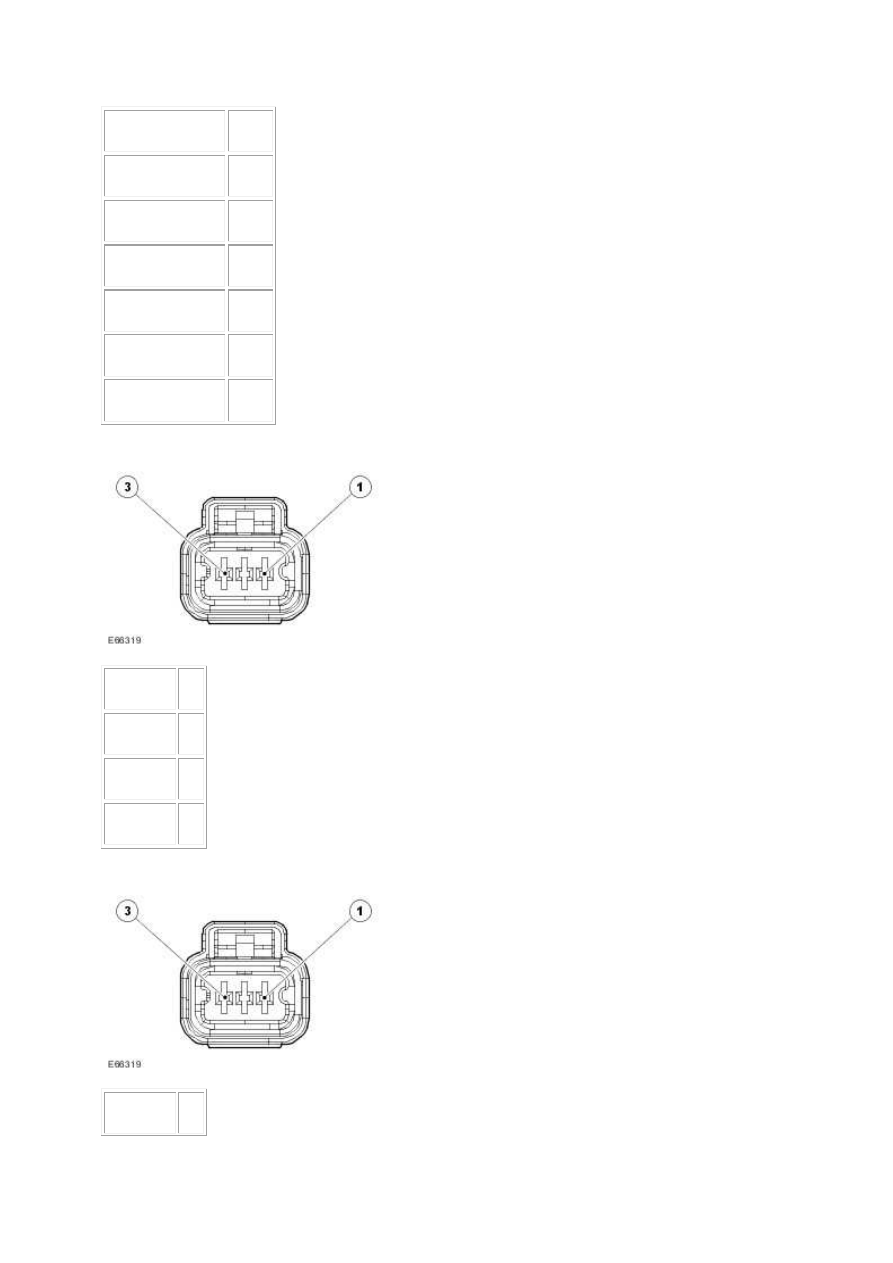

Circuit



Pin



Cylinder 1 output  Pin 01

Cylinder 2 output  Pin 02

Cylinder 3 output  Pin 03

Cylinder 4 output  Pin 04

Cylinder 5 output  Pin 05

Cylinder 6 output  Pin 06



3.



Circuit



Pin

Cylinder 1  01



Cylinder 2  02



Cylinder 3  03





4.



Circuit



Pin

Cylinder 4  01



Cylinder 5  02



Cylinder 6  03





5. Disconnect the glow plug module connector, EC73 (this is an eyelet). 6. Measure the voltage

between:

EC73, harness side

Battery



Pin 01



Negative terminal



Is the voltage greater than 10 volts?

-> Yes

GO to Pinpoint Test  G552799t7.





-> No

REPAIR the permanent power supply circuit. This circuit includes the 100A midi fuse. For additional

information, refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

G552799t7 : CHECK THE IGNITION POWER SUPPLY TO THE GPCM

1. Disconnect the glow plug module connector, EC69. 2. Key on, engine off.



Make sure the EMS relay is energized 3. Measure the voltage between:

EC69, harness side

Battery



Pin 03



Negative terminal



Is the voltage greater than 10 volts?

-> Yes

GO to Pinpoint Test  G552799t8.





-> No

REPAIR the ignition power supply circuit. This circuit includes fuse 9 of the front power distribution

www.

box. For additional information, refer to the wiring diagrams. Clear any DTCs, test the system for

normal operation.

G552799t8 : CHECK THE GROUND TO THE GPCM

1. Key off. 2. Measure the resistance between:

EC69, harness side

Battery



Pin 01



Negative terminal



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G552799t9.





-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G552799t9 : CHECK THE GLOW PLUG OUTPUT CIRCUITS FOR SHORT
CIRCUIT TO GROUND

1. Key off. 2. Disconnect the glow plug module connector, EC74 3. Disconnect the glow plug

connectors, EC76 and EC77. 4. Measure the resistance between:

EC76, harness side

Battery



Pin 01



Negative terminal

Pin 02



Pin 03





EC77, harness side

Battery



Pin 04



Negative terminal

Pin 05



Pin 06





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552799t10.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552799t10 : CHECK THE GLOW PLUG OUTPUT CIRCUITS FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

EC76, harness side

Battery



Pin 01



Positive terminal

Pin 02



Pin 03





EC77, harness side

Battery



Pin 04



Positive terminal

Pin 05



Pin 06





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552799t11.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.
