Jaguar XJ (X350). Service manual - part 742



6 . Tighten to 7 Nm.









Starter Motor - 2.7L V6 - TdV6 (86.60.01)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





3

.



Make sure the alignment mark on the steering gear pinion seal protection cover is central to

the steering gear pinion casting.

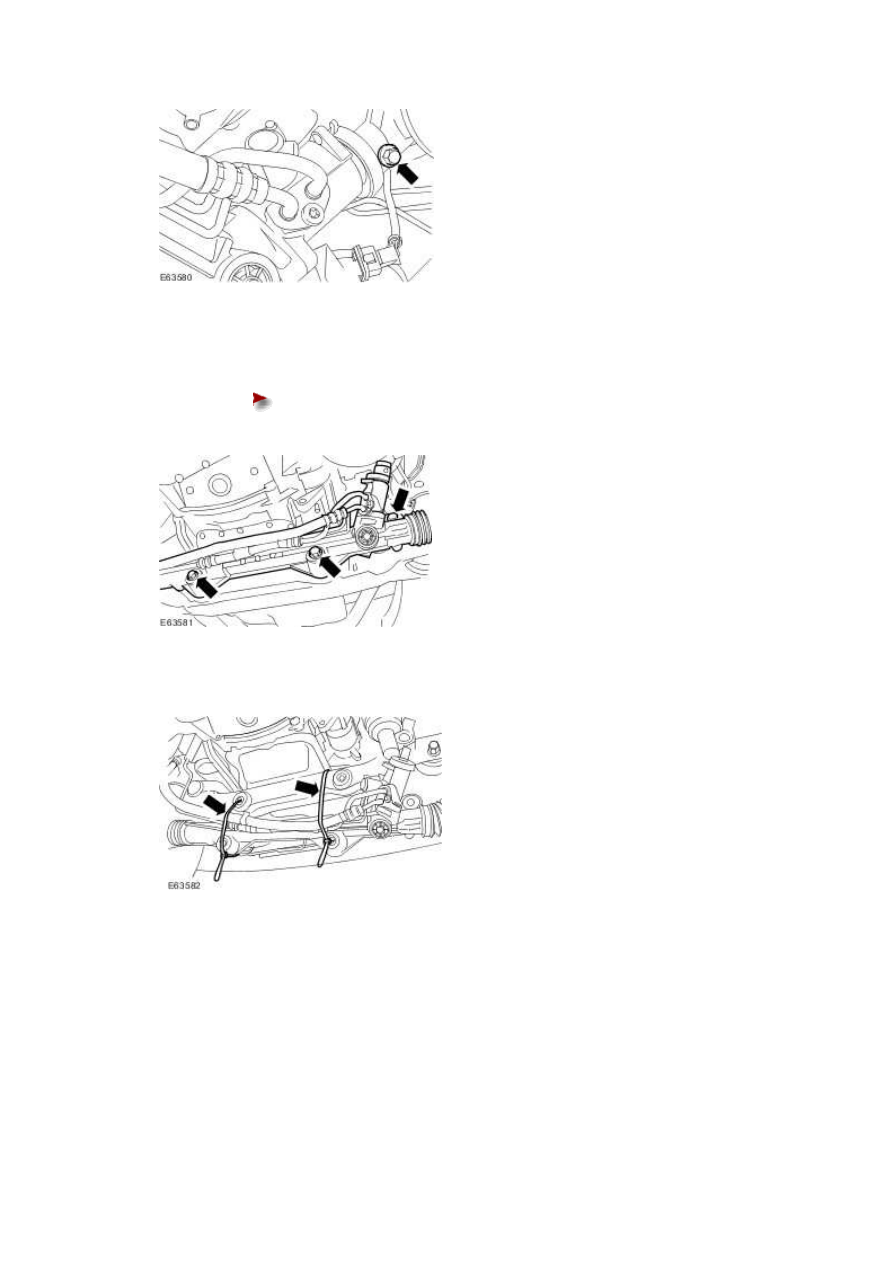

4 . Disconnect the power steering control valve actuator electrical connector.







5 . Detach the lower steering column.





Remove the steering gear shaft pinch bolt.





www.







6 . Detach the steering gear.





Remove the steering gear retaining bolts.











7 . Using a suitable piece of string secure the steering gear.

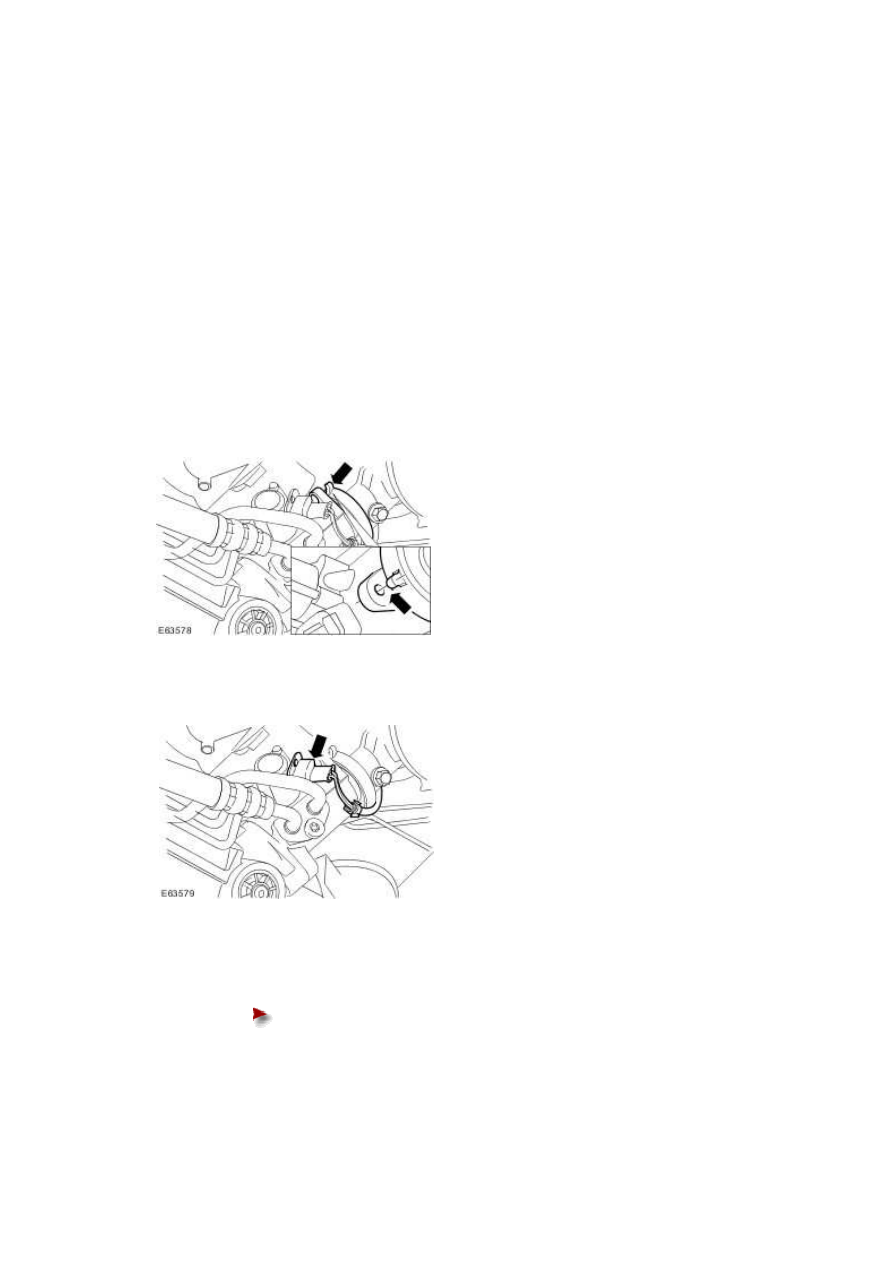

8 . Remove the generator cooling duct.







9 . Remove the starter motor retaining bracket.

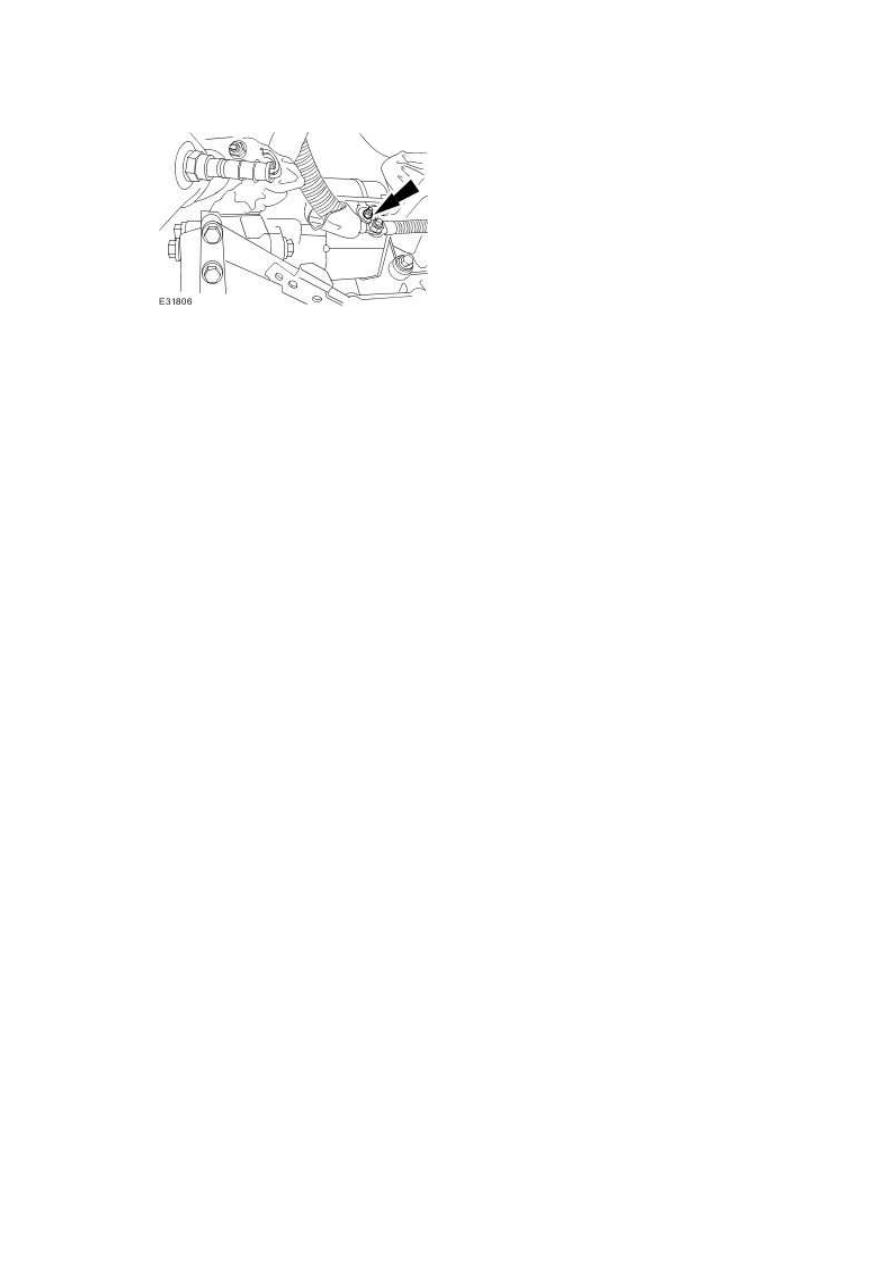

10 . Detach the starter motor positive cable.







11 . Reposition the starter motor positive cable.
