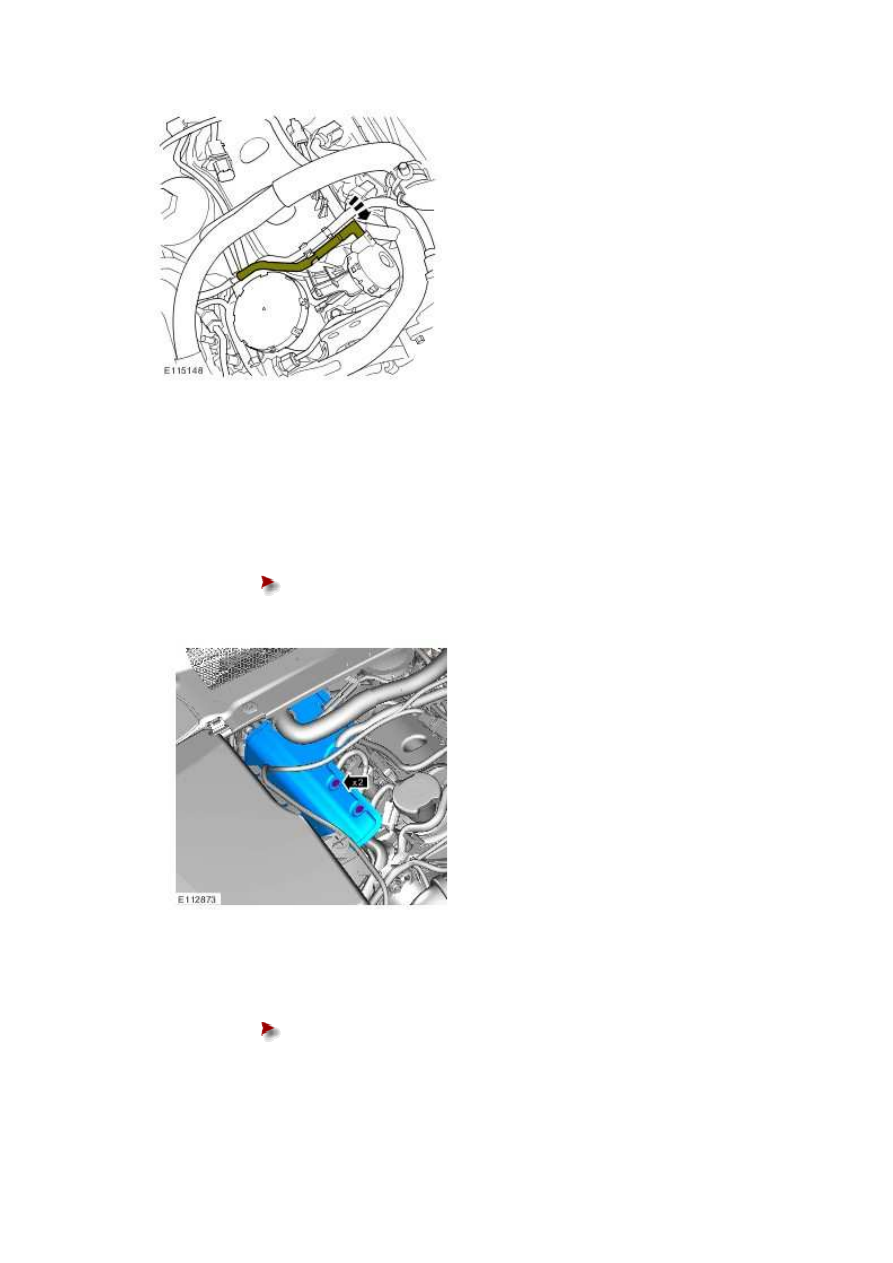

9 . Position the port deactivation hose as shown in illustration.





10 . Install the RH injector sound proofing.





Secure with the clips.

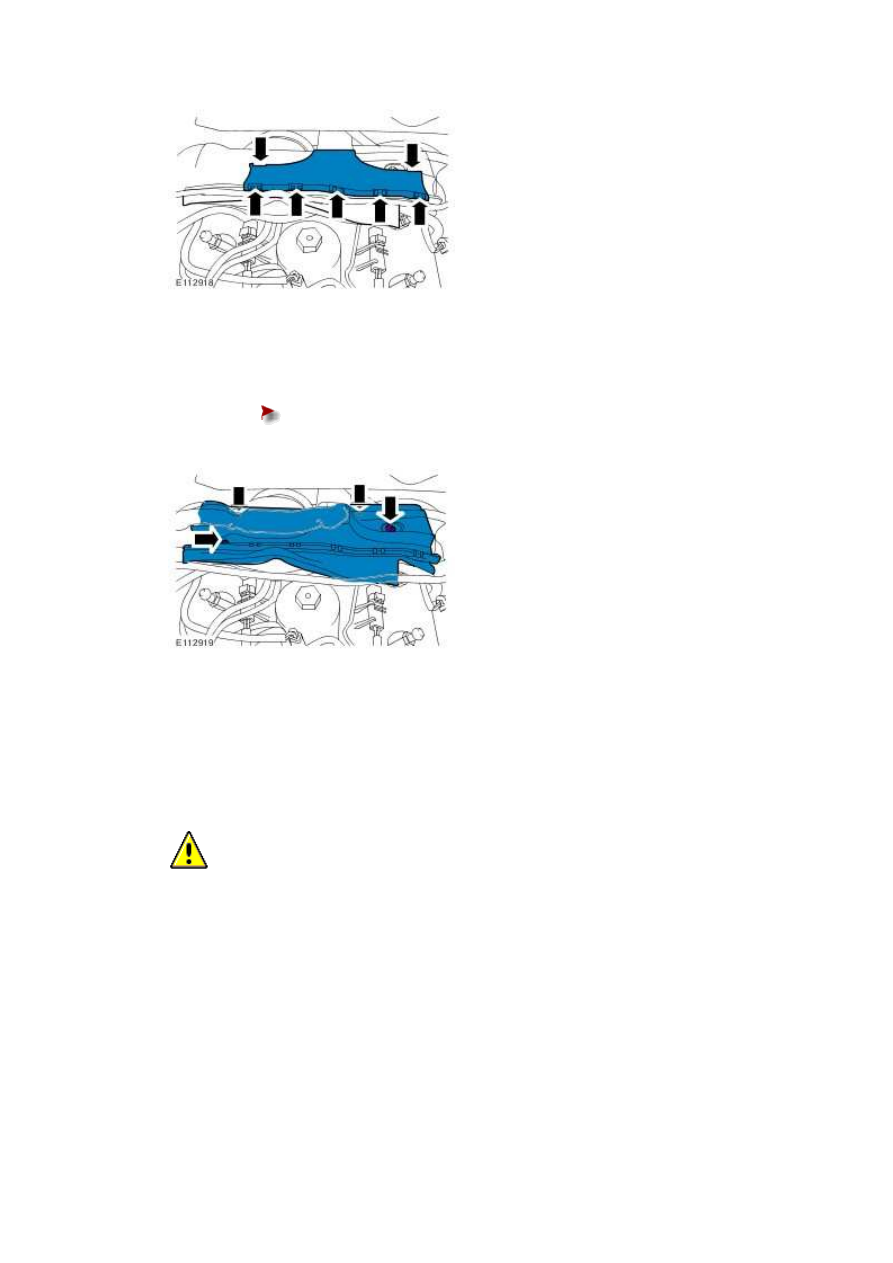

11 . Install the wiring harness cover.





Secure in the clips.











12 . Install the wiring harness carrier.





Install the bolts. TORQUE: 10 Nm











13 . Install the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





14

.



  CAUTION: Correct installation of the oil filler cap can be obtained by tightening the

cap until an audible click is heard.





Install the engine cover.









www.

303-04D : Fuel Charging and Controls – Turbocharger –

2.7L Diesel





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Oil supply tube union to turbocharger retaining bolt  30   22   –

Oil supply tube to cylinder block retaining bolt

10   –

89

Oil return tube to turbocharger retaining bolts

10   –

89

Oil return tube to cylinder block retaining bolt

10   –

89

Turbocharger to exhaust manifold retaining nuts

23   17   –

Turbocharger support bracket retaining bolts

23   17   –

Turbocharger heatshield retaining bolts

10   –

89







Description and operation





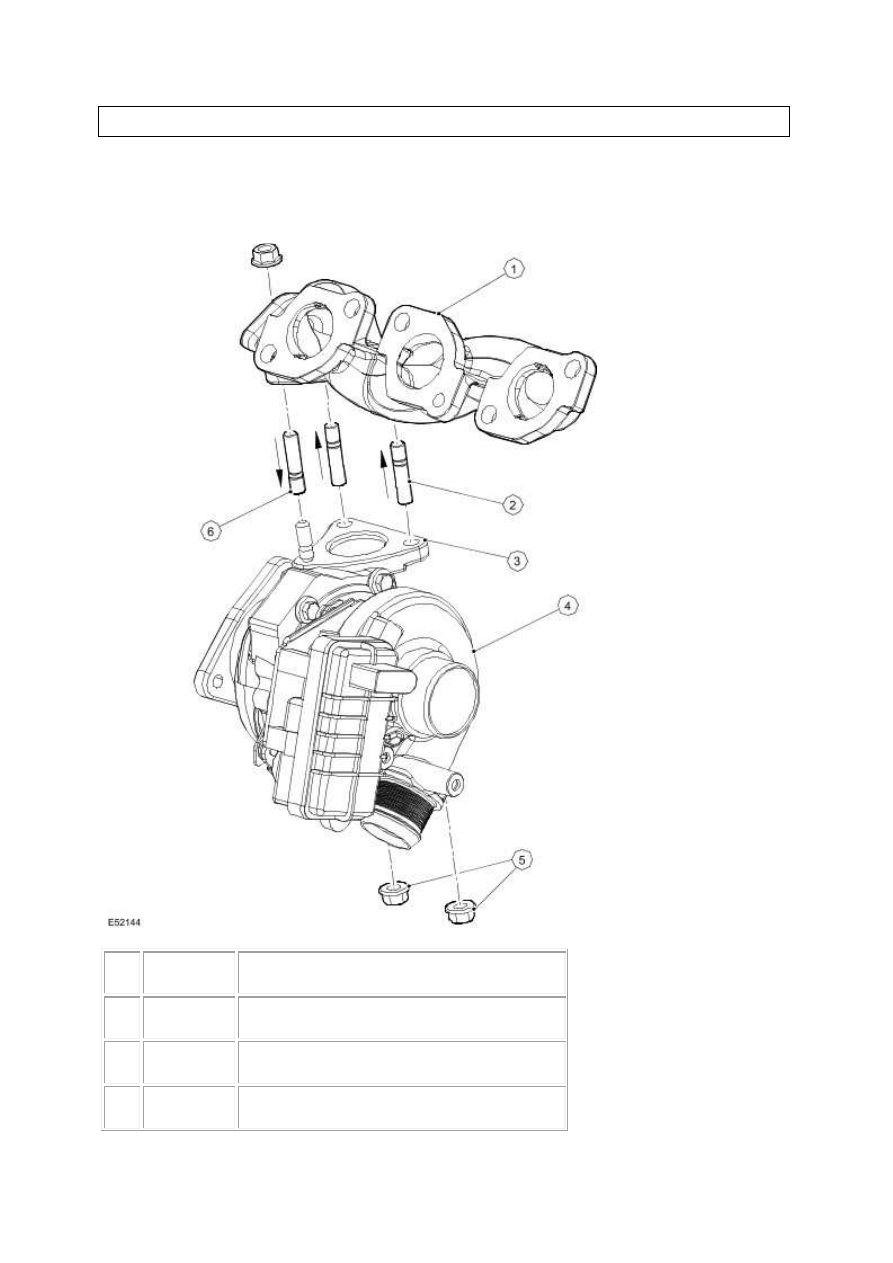

Turbocharger



Item



Part Number



Description



1



 —



Exhaust manifold



2



 —



Exhaust manifold studs



3



 —



Turbocharger mounting flange
