Jaguar XJ (X350). Service manual - part 708

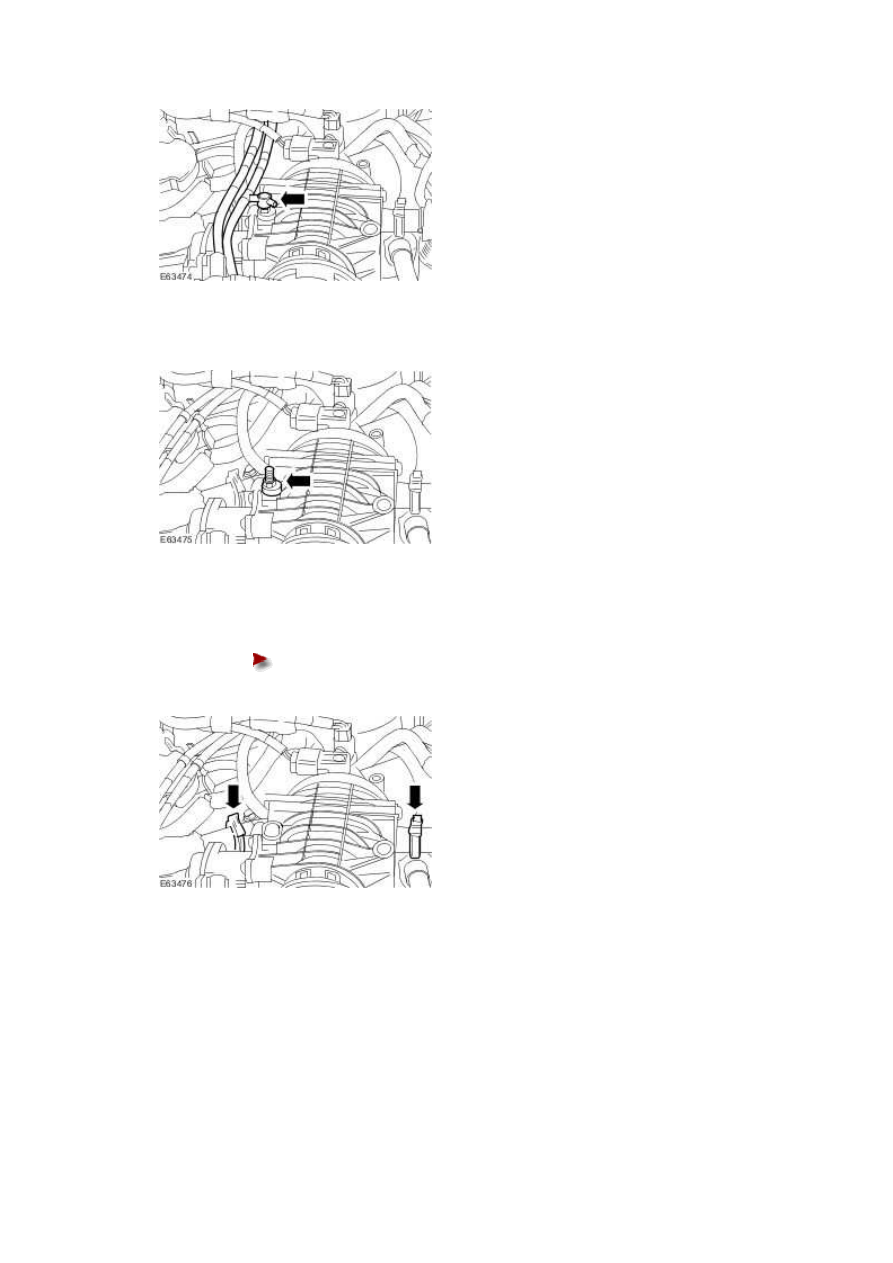

8 . Remove the retaining bolt.







9 . Detach the exhaust gas recirculation (EGR) valve outlet tube retaining clips.





Discard the retaining clips.

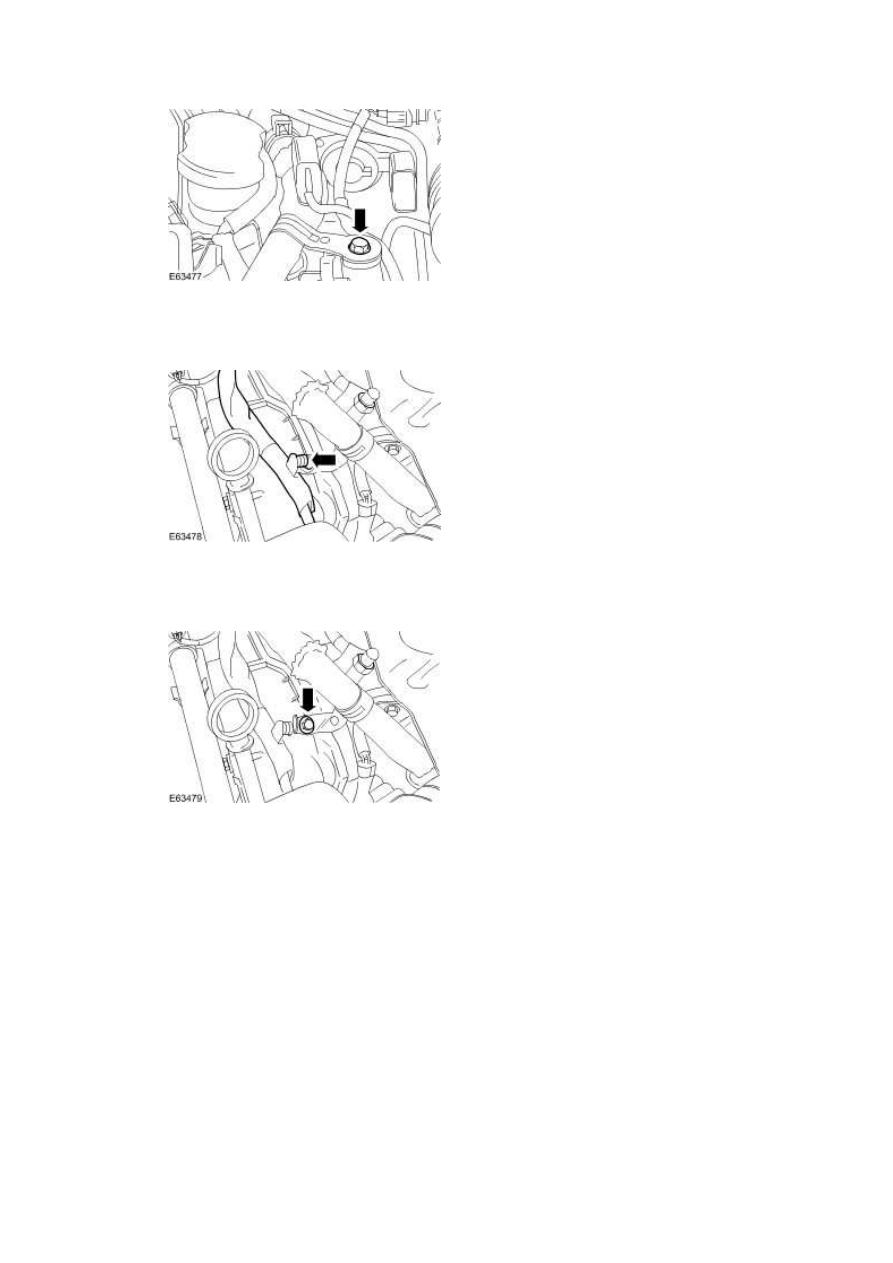

10 . Remove the right-hand EGR valve outlet tube retaining bolt.







11 . Detach the wiring harness from the left-hand EGR valve outlet tube retaining bracket.







12 . Remove the left-hand EGR valve outlet tube retaining bolt.







13 . NOTE:





Engine shown removed for clarity.



NOTE:





Right-hand shown, left-hand similar.



Remove the right-hand and left-hand EGR valve outlet tubes.

www.





Discard the gaskets.

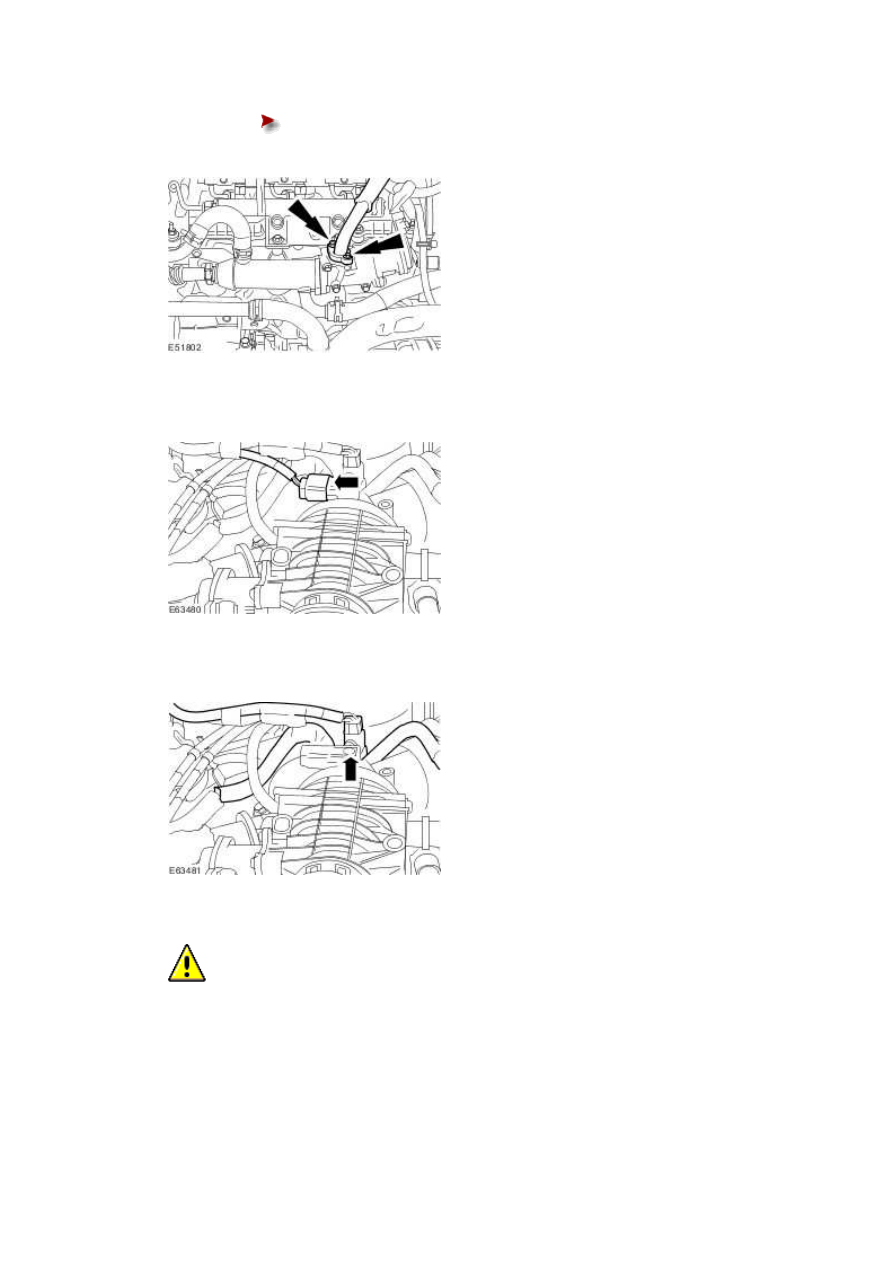

14 . Disconnect the electrical connector.







15 . Detach the fuel return line valve from the intake air shutoff throttle.







16

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.

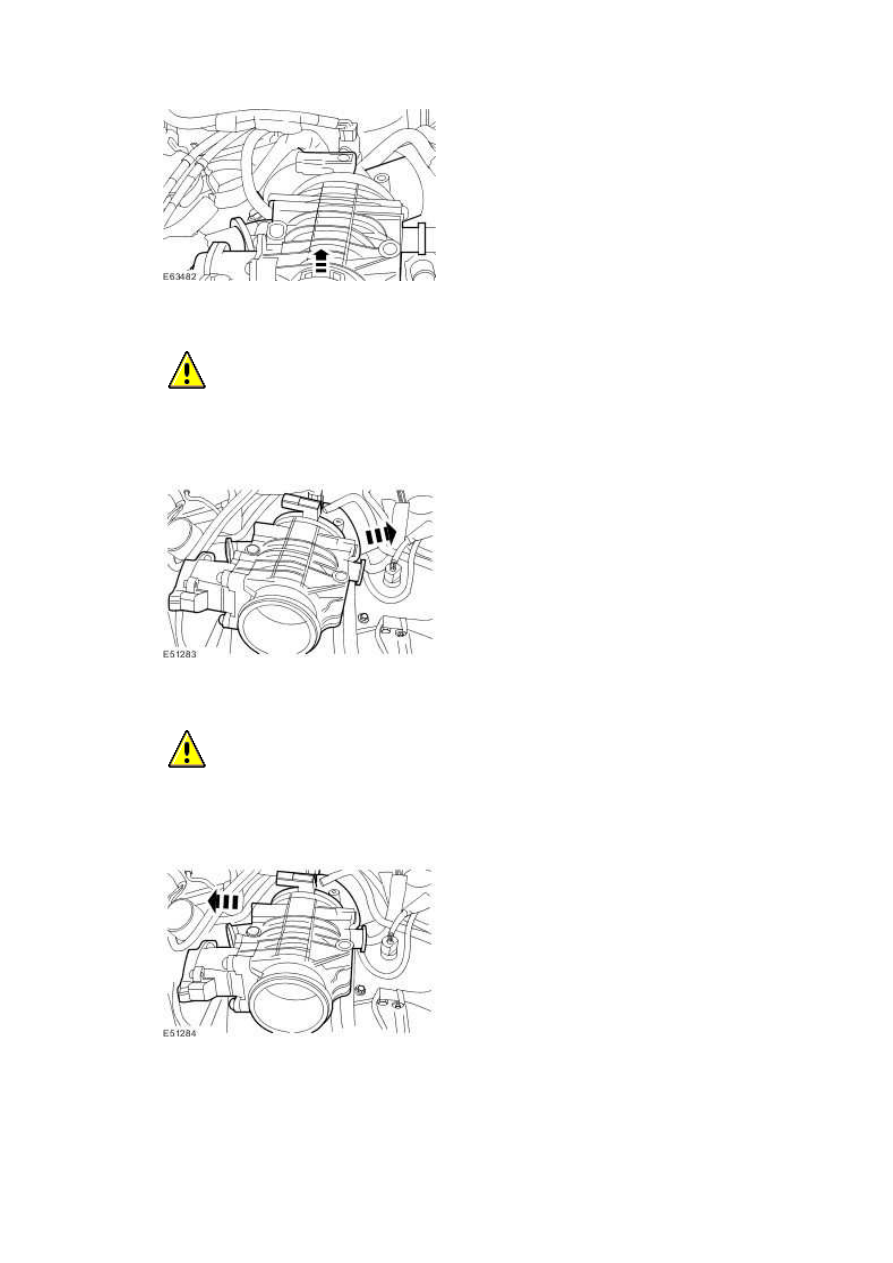

Reposition the intake air shutoff throttle.







17

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





Reposition the intake air shutoff throttle.







18

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





Remove the intake air shutoff throttle.







19 . Remove and discard the intake air shutoff throttle seals.

www.
