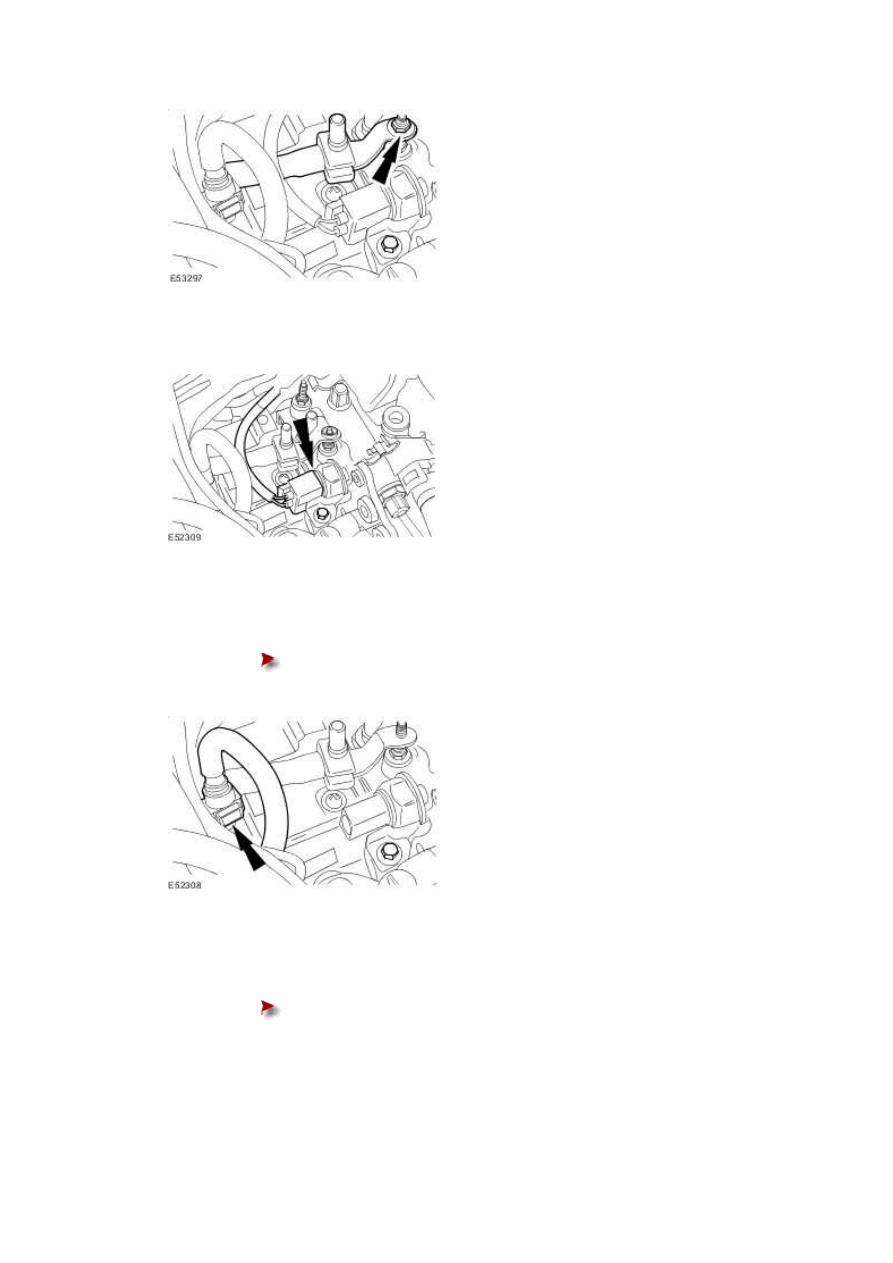

24 . Disconnect the fuel rail pressure (FRP) sensor electrical connector.







25 . Disconnect the fuel line.





Install suitable blanking caps to the fuel line and union.











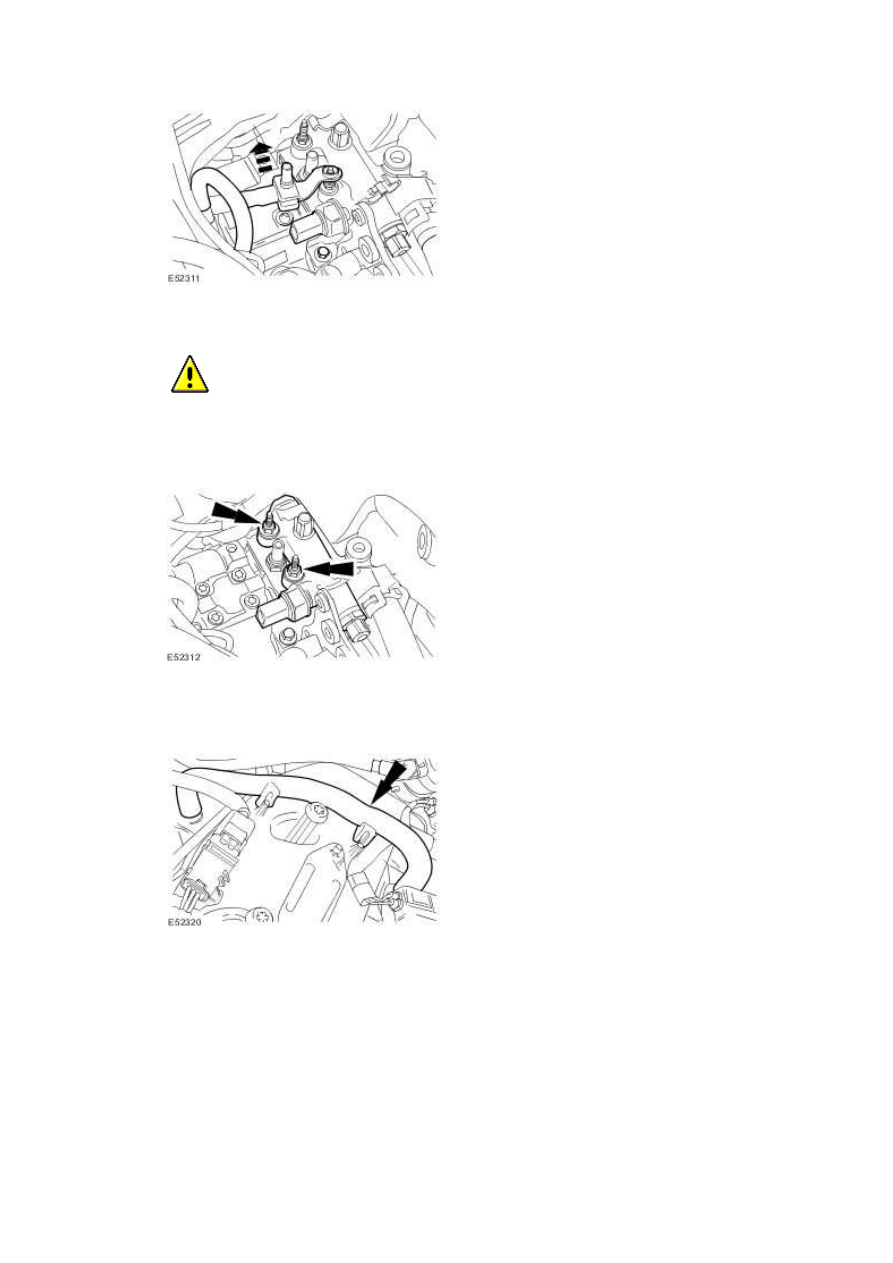

26 . Detach the fuel line.





Install suitable blanking caps to the fuel line and union.











27

.



  CAUTION: Do not remove the fuel rail pressure sensor from the fuel injection

diverter rail.





Remove the fuel injection diverter rail.

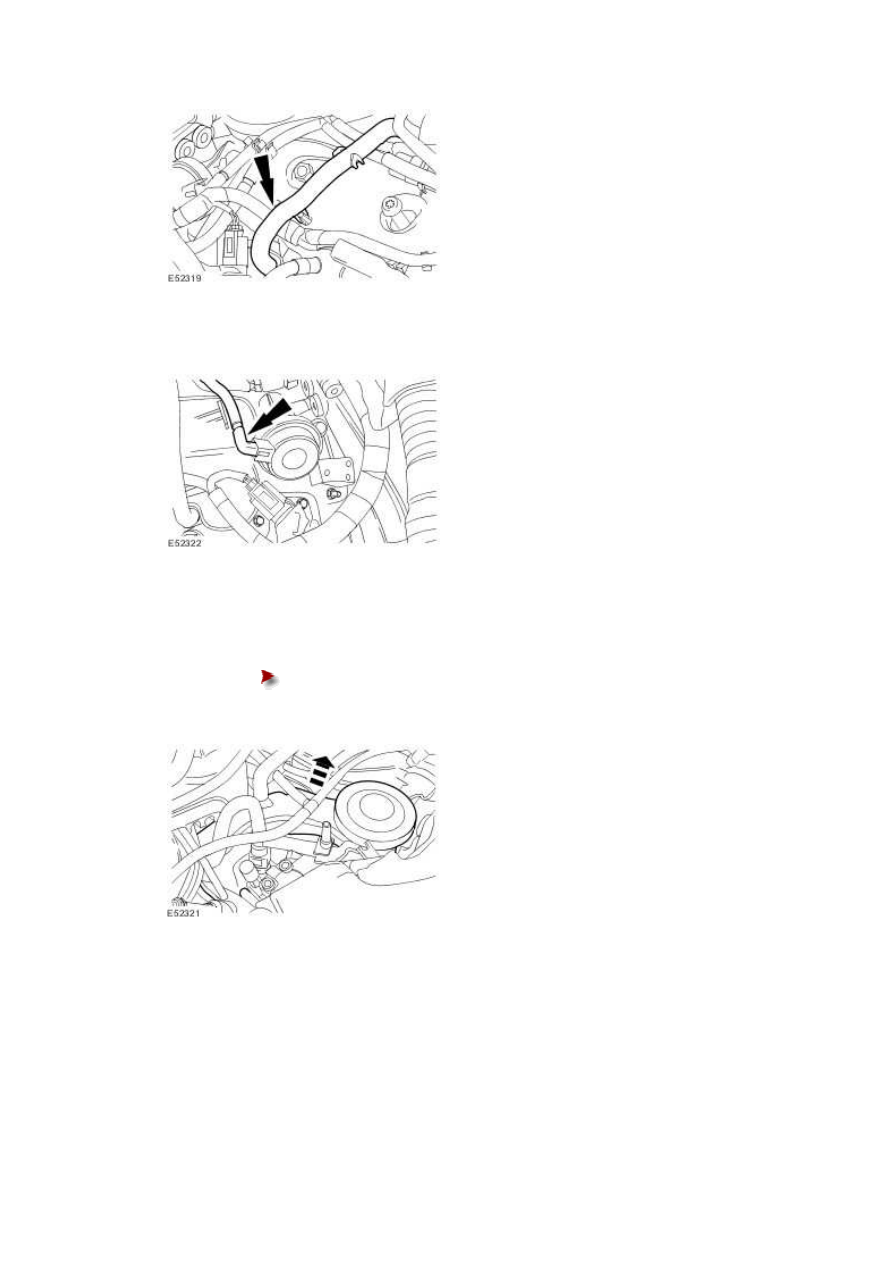

28 . Disconnect the left-hand camshaft cover breather hose.







29 . Disconnect the right-hand camshaft cover breather hose.

www.







30 . Disconnect the left-hand inlet port deactivation vacuum hose.







31

.



Remove the crankcase vent oil separator.





Remove and discard the crankcase vent oil separator and engine block

seals.

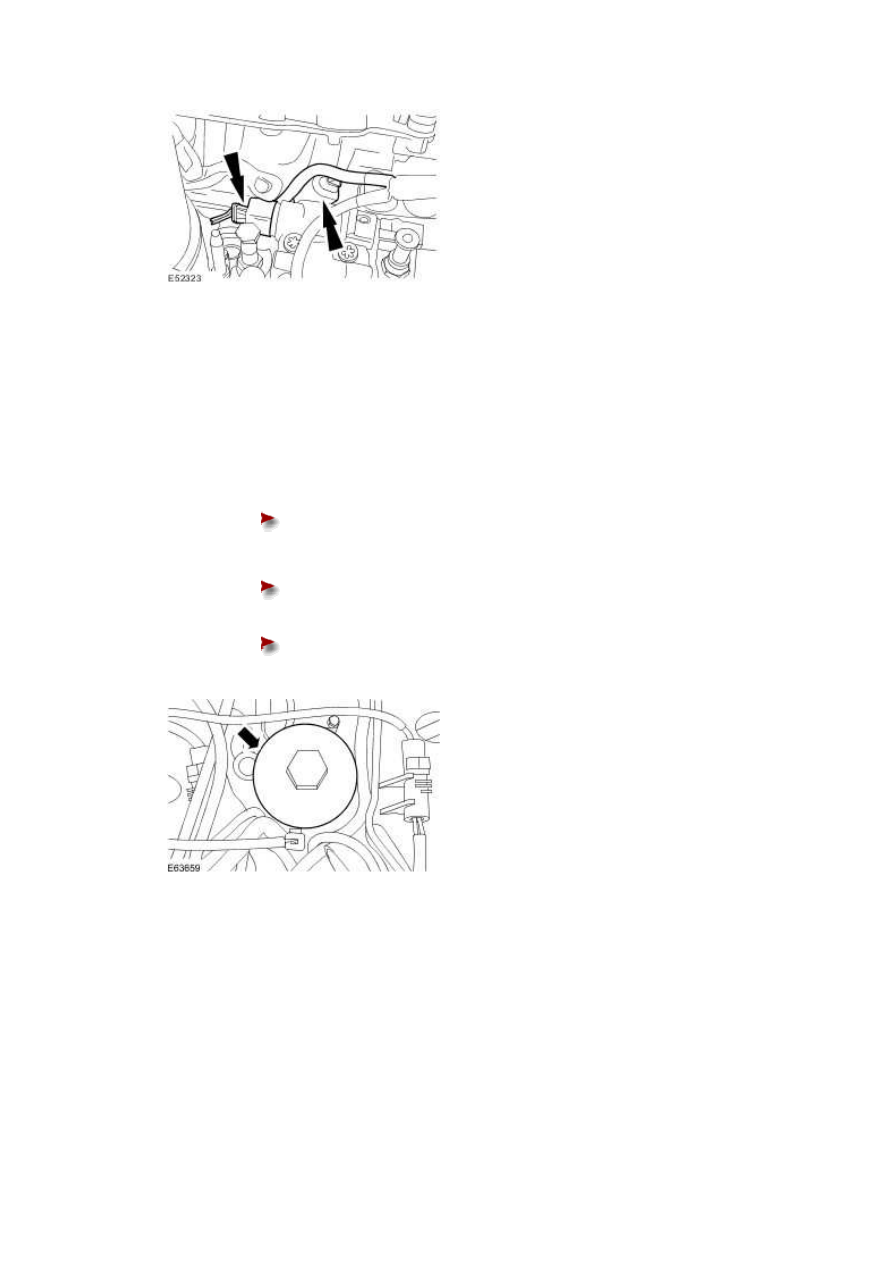

32 . Disconnect the fuel injection pump electrical connectors.







33

.



NOTE:





Remove and discard the O-ring seal.



Remove the oil filter element housing.





Rotate the oil filter element housing five complete turns counter-

clockwise.







Allow the engine oil to drain from the oil filter element housing for two

minutes.







Remove the oil filter element housing.











34 . Detach the left-hand glow plug electrical connector.
