Jaguar XJ (X350). Service manual - part 615

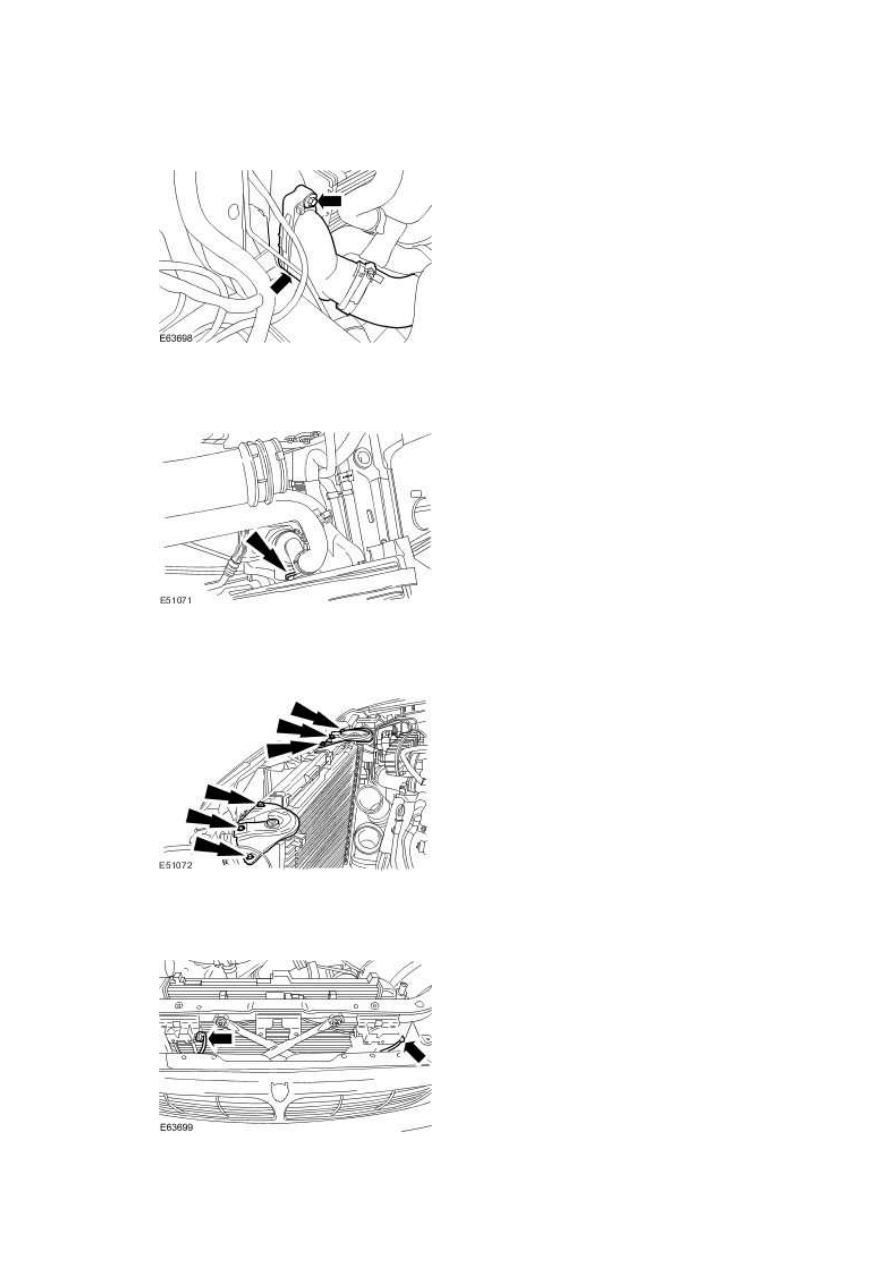

6 . Detach the charge air cooler intake elbow.







7 . Detach the thermostat.







8 . Remove the radiator mounting brackets.







9 . Using suitable tie straps, support the condensor.







10 . Raise the vehicle.

For additional information, refer to Lifting

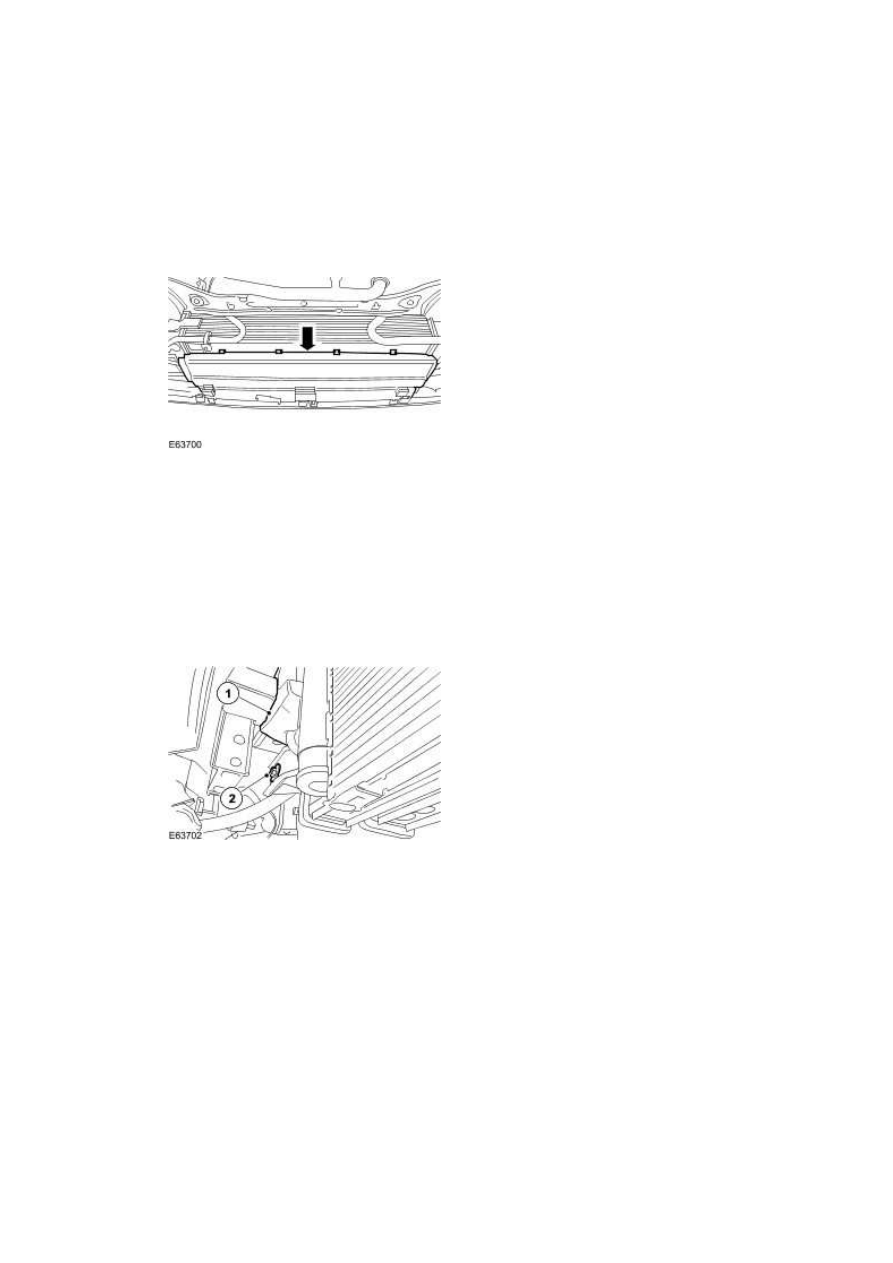

11 . Remove the radiator lower cowl.







12 . Remove the right-hand air conditioning condensor retaining bolt.



1) Remove the foam insulation pad.





2) Remove the right-hand air conditioning condensor retaining bolt.

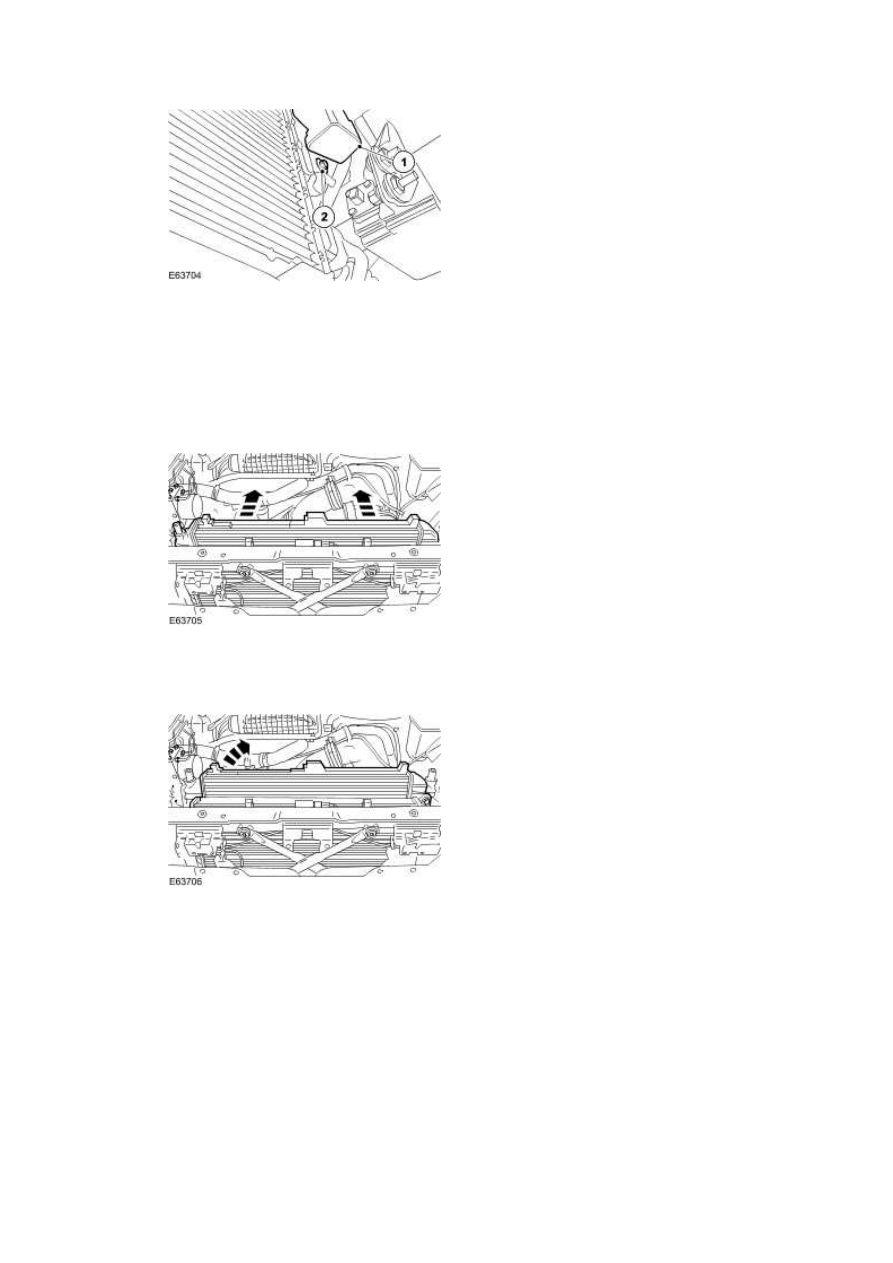

13 . Remove the left-hand air conditioning condensor retaining bolt.



1) Remove the foam insulation pad.





2) Remove the left-hand air conditioning condensor retaining bolt.





www.

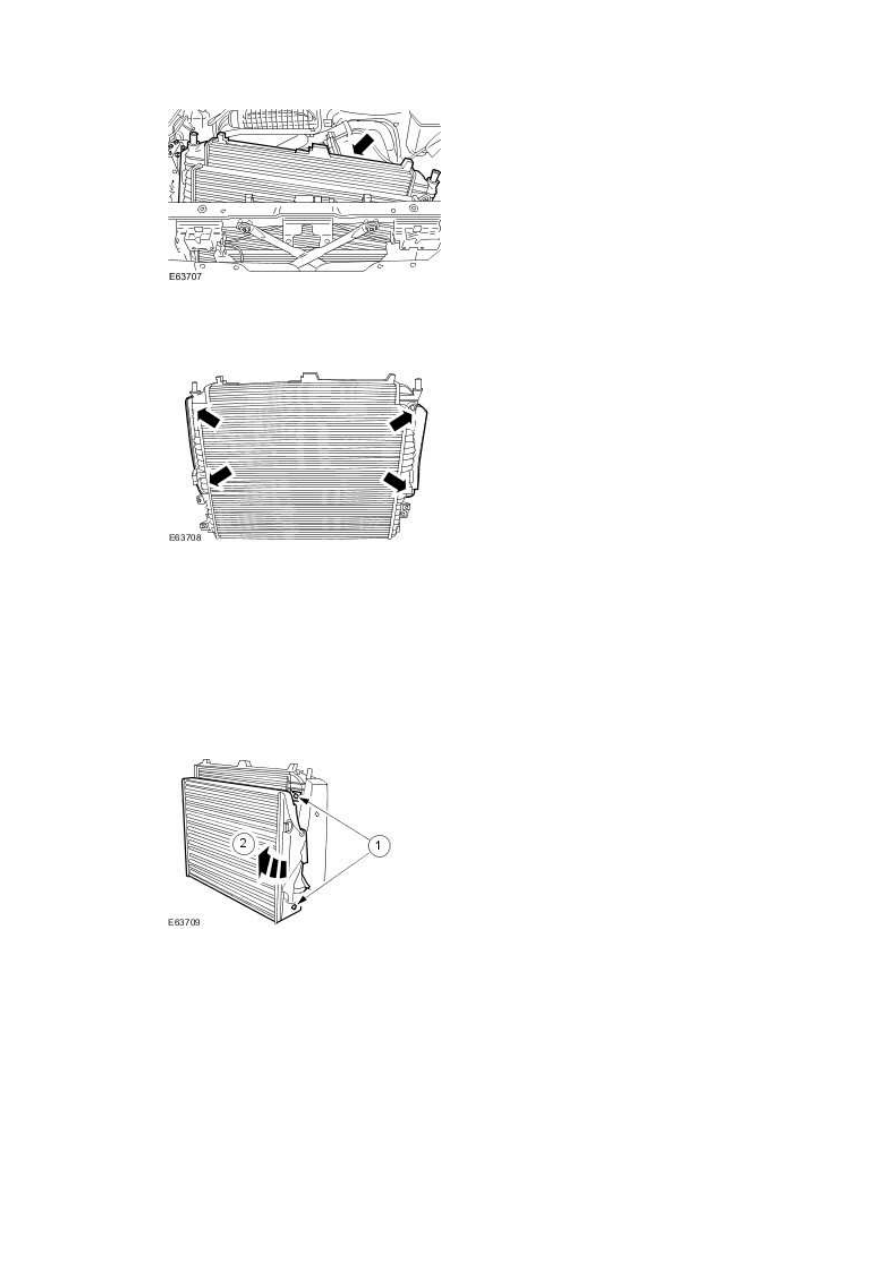

14 . Lower the vehicle.





15 . Reposition the radiator rearwards.







16 . Reposition the radiator to the left.







17 . Remove the radiator assembly.







18 . Detach the foam insulation pads.







19 . Remove the charge air cooler from the radiator.



1) Remove the charge air cooler retaining bolts.





2) Remove the charge air cooler from the radiator.











Installation



1 . Install the charge air cooler retaining bolts.



1) Install the charge air cooler to the radiator.
