Jaguar XJ (X350). Service manual - part 608

Water Pump

Removal



1

.



Carry out the supercharging cooling system draining procedure.

For additional information, refer to Supercharger Cooling System Draining, Filling and

Bleeding







2 . Remove the engine oil cooler.

For additional information, refer to Oil Cooler - Vehicles With: Supercharger (12.60.68)





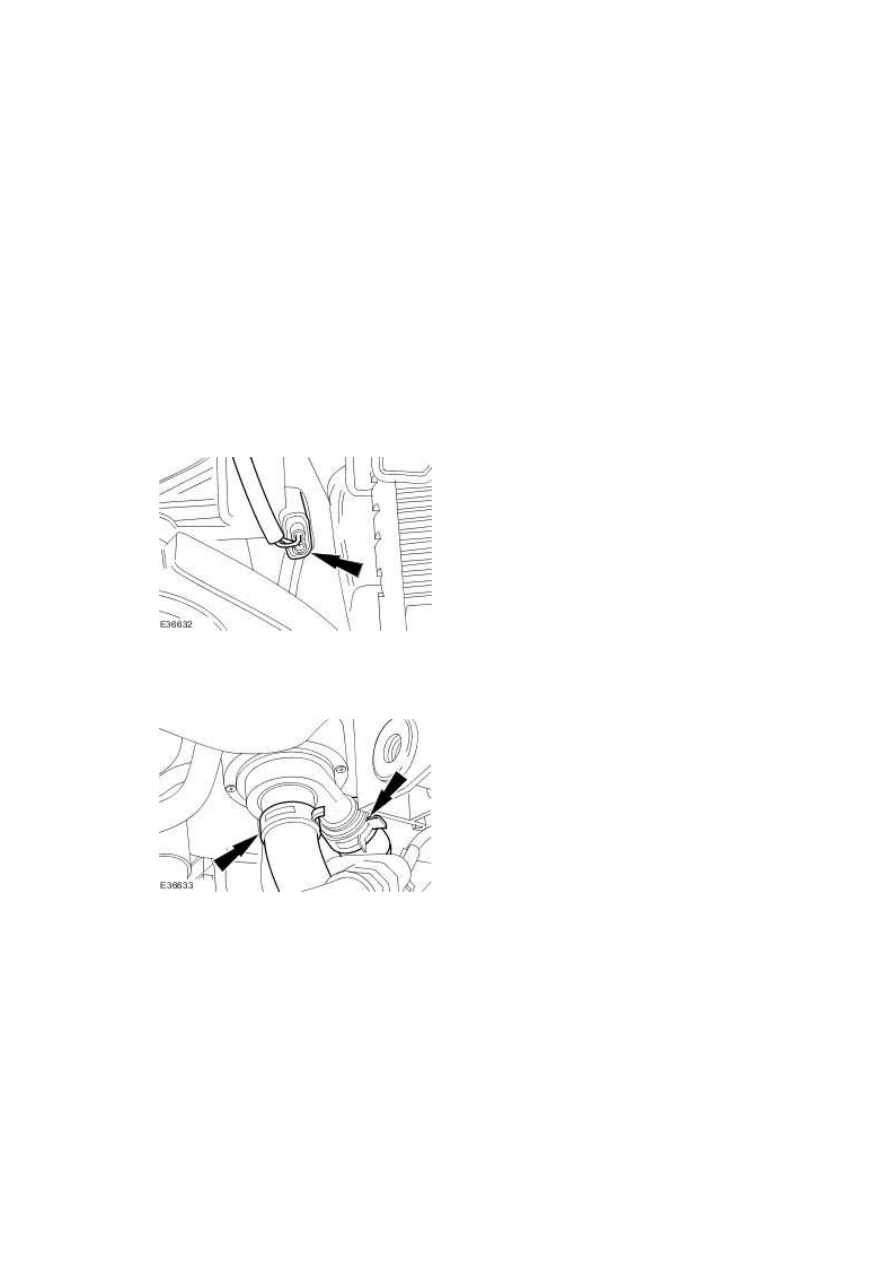

3 . Disconnect the water pump electrical connector.







4 . Disconnect the water pump coolant hoses.







5 . Remove the water pump retaining bolt.







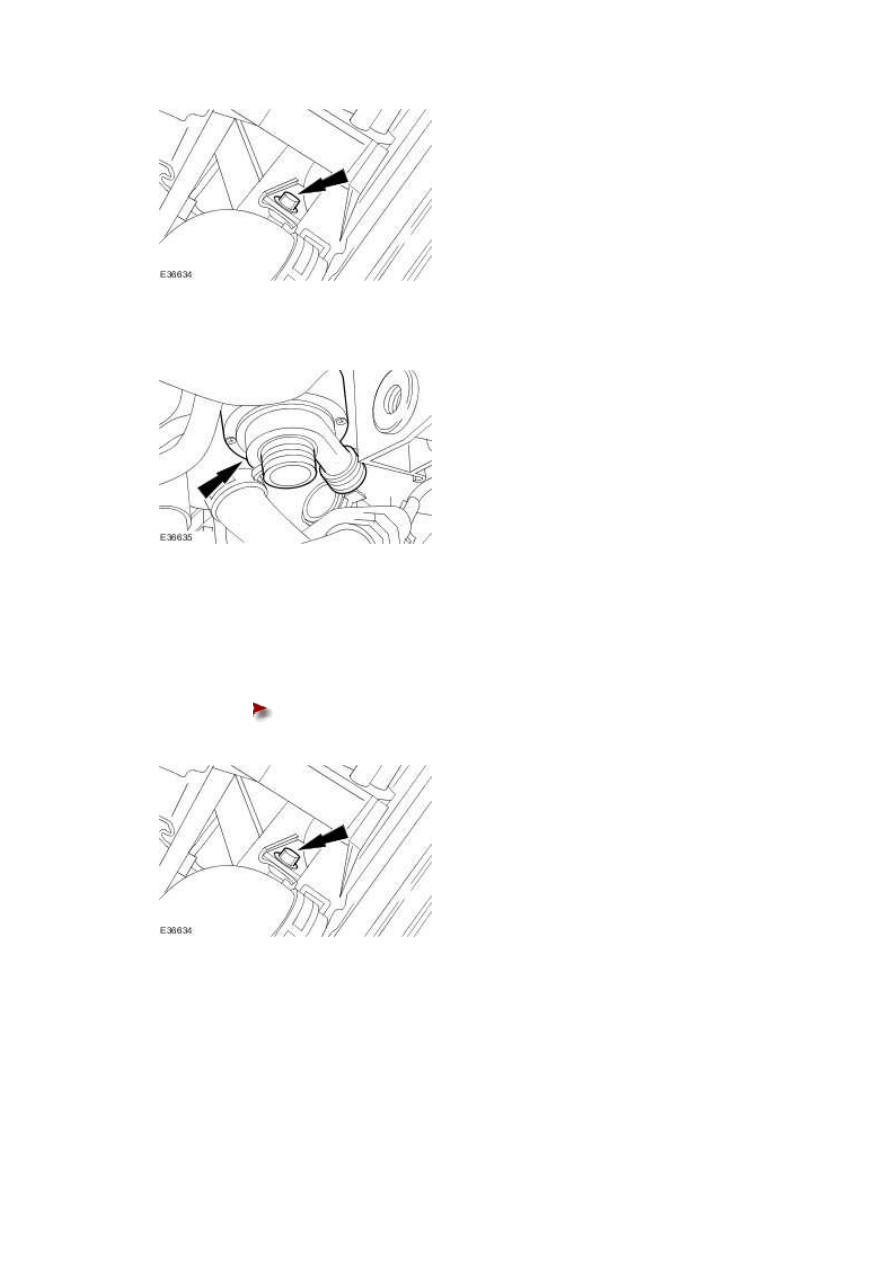

6 . Remove the water pump.







Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2

.



Carry out the supercharging cooling system filling and bleeding procedure.

For additional information, refer to Supercharger Cooling System Draining, Filling and

Bleeding





www.



3

.



NOTE:





For NAS vehicles only.



If required, carry out a long drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Long Drive Cycle Self-

Test









303-03C : Engine Cooling – 2.7L Diesel





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

Description

Specification

Jaguar Premium Cooling System Fluid  WSS M97B44-D

Jaguar Premium Cooling System Flush  EGR-M14P7-A



Capacities

Description

Liters

Cooling system refill  13.5



Torque Specifications

Description

Nm  lb-ft  lb-in

Coolant expansion tank retaining bolt

7

-

62

Coolant expansion tank bleed screw

3

-

27

Cooling fan motor and shroud retaining bolts  7

-

62

Water pump retaining bolts

10   -

89

Water pump pulley retaining bolts

24   18   -

Charge air cooler to radiator retaining bolts   7

-

62

Air conditioning condenser retaining bolts

7

-

62

Radiator mounting bracket retaining bolts

7

-

62

Charge air cooler intake elbow

7

-

62

Radiator drain plug

2

-

13
