Jaguar XJ (X350). Service manual - part 602





Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.











2 . Fill the cooling system.

For additional information, refer to







Water Pump - 3.0L, VIN Range: G45704-
>G99999 (26.50.01)

Removal



1

.



Remove the accessory drive belt.

For additional information, refer to Accessory Drive Belt - 3.0L, VIN Range: G45704->G99999

(12.10.40)







2 . Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





3 . Remove the secondary air injection (AIR) control valve.

For additional information, refer to Secondary Air Injection (AIR) Control Valve - 3.0L





4 . Lower the vehicle.





5 . NOTE:





This bracket retains the evaporative emission cannister purge valve.



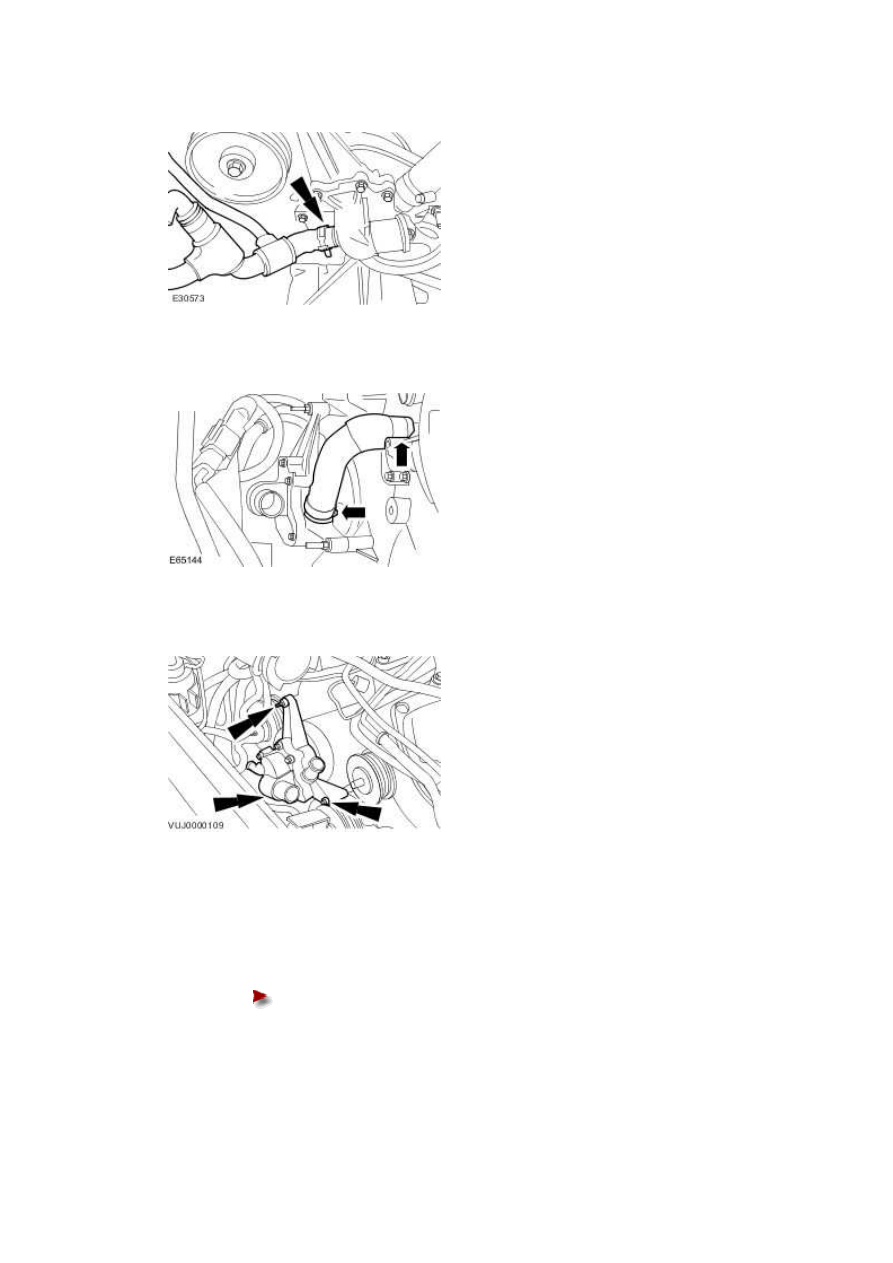

Remove the intake manifold support bracket.







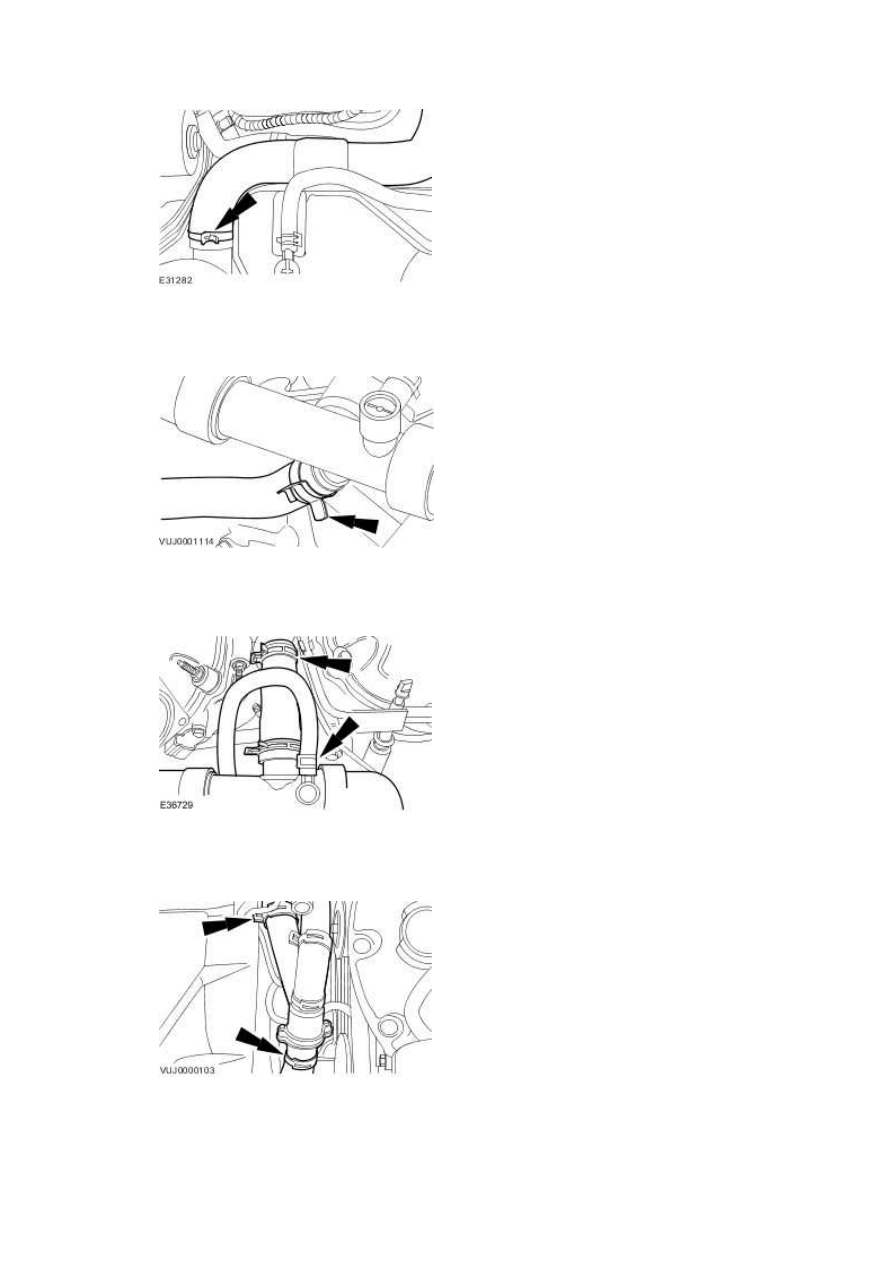

6 . Disconnect the radiator top coolant hose.

www.







7 . Disconnect the coolant hose from the housing assembly.







8 . Disconnect the coolant hoses.







9 . Remove the coolant hoses and thermostat housing assembly.







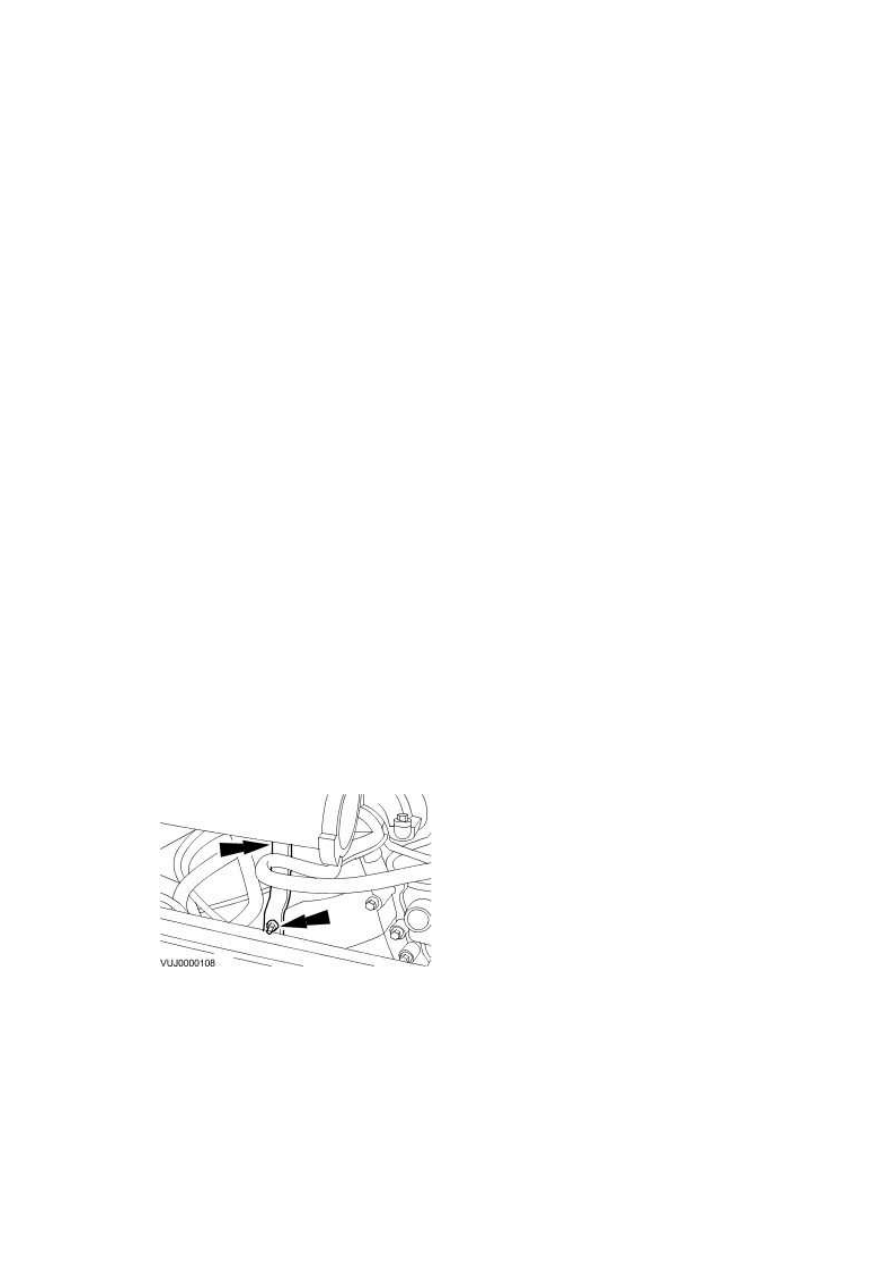

10 . Remove the coolant hose.







11 . Remove the coolant hose from the water pump to lower housing.







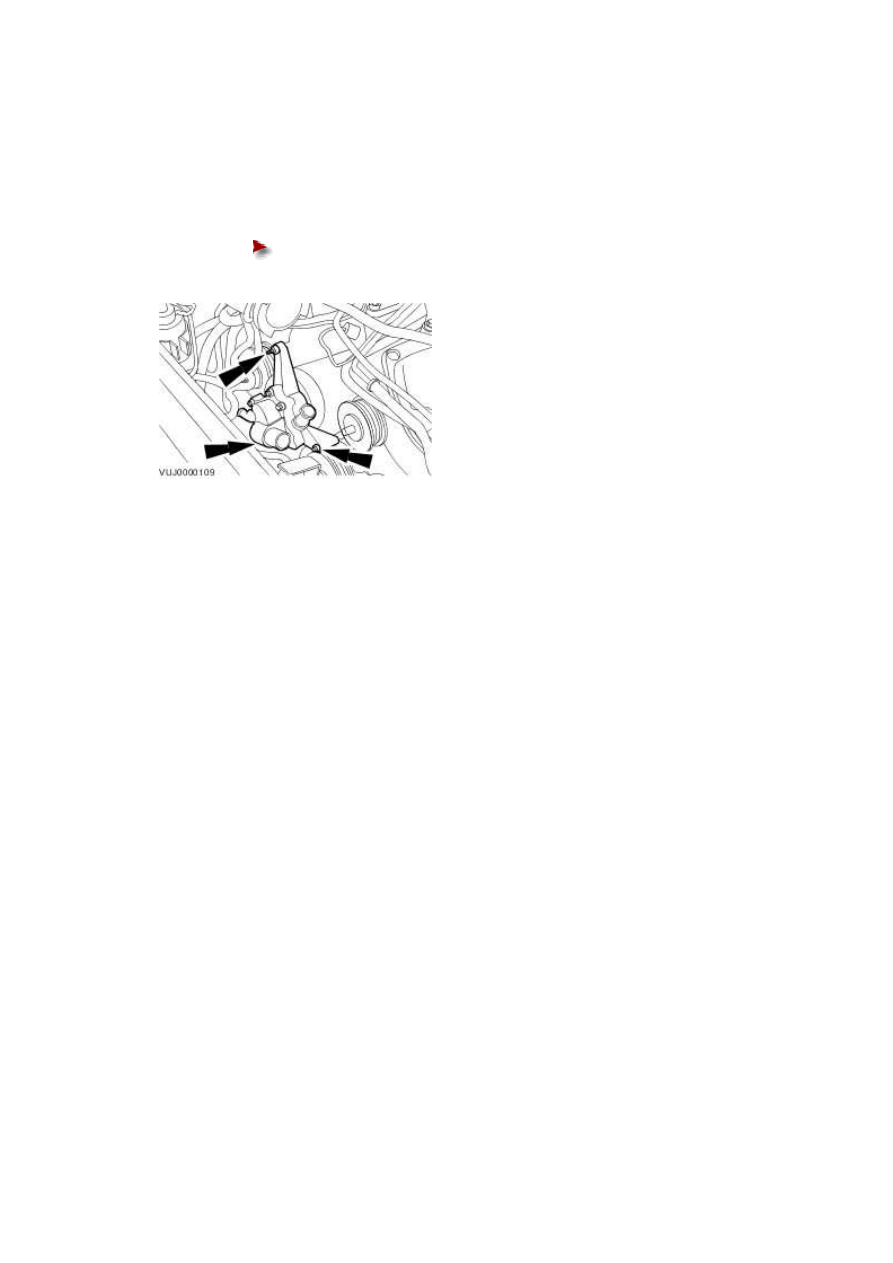

12 . Remove the water pump.







Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.
