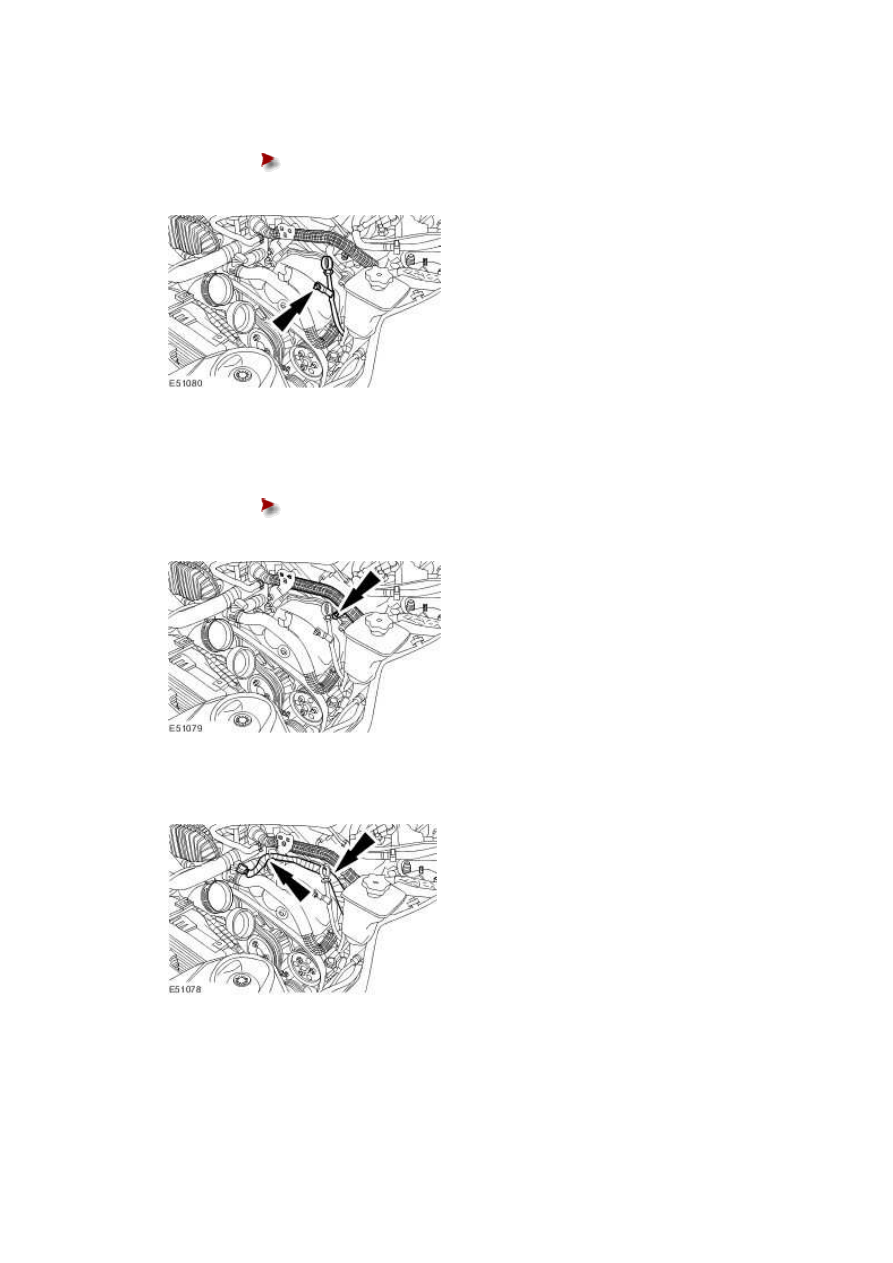

38 . Attach the oil level indicator tube.





Tighten to 3 Nm.











39 . Attach the EGR valve tube.





Tighten to 3 Nm.











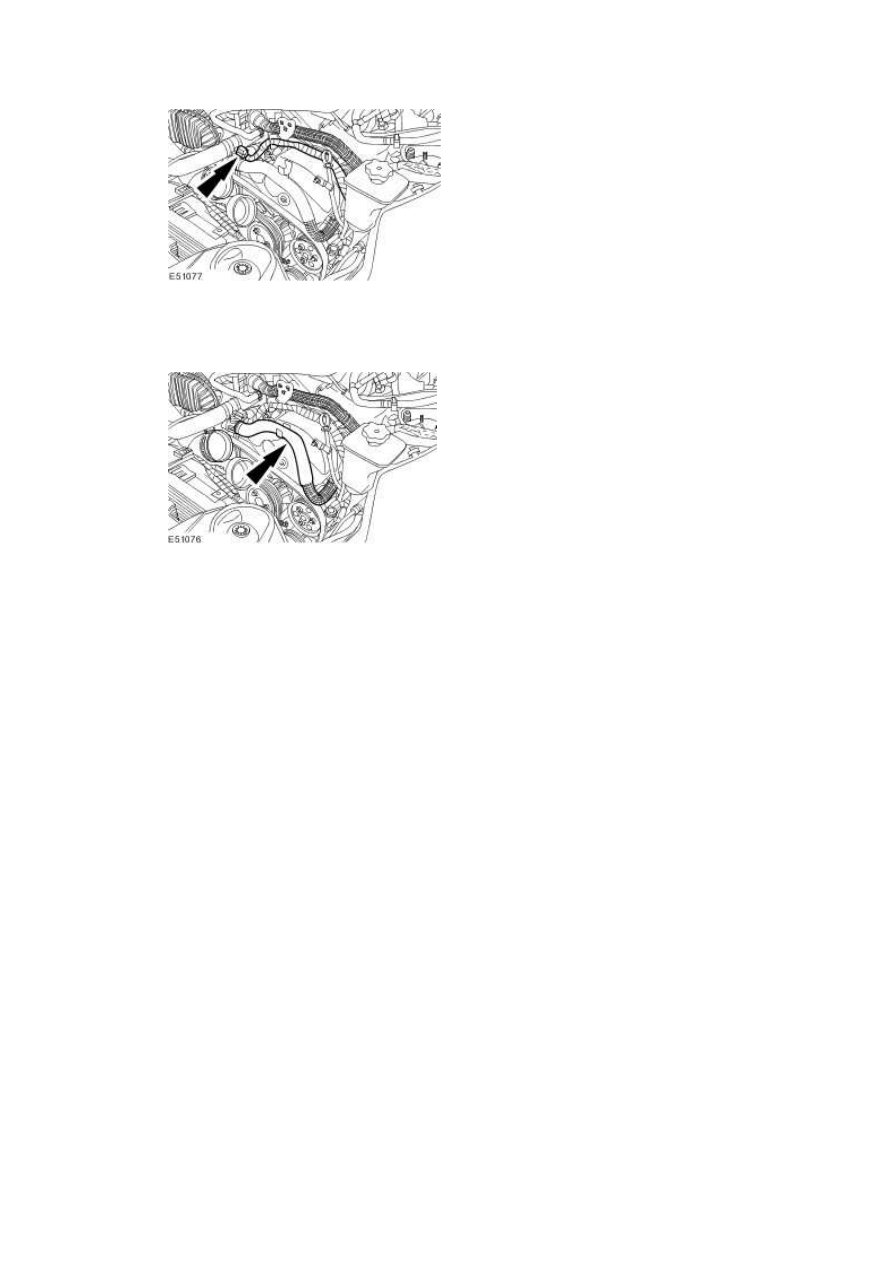

40 . Attach the ECT sensor wiring harness.







41 . Connect the ECT sensor electrical connector.







42 . Attach the coolant hose.







43 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





44 . Raise the vehicle.





45

.



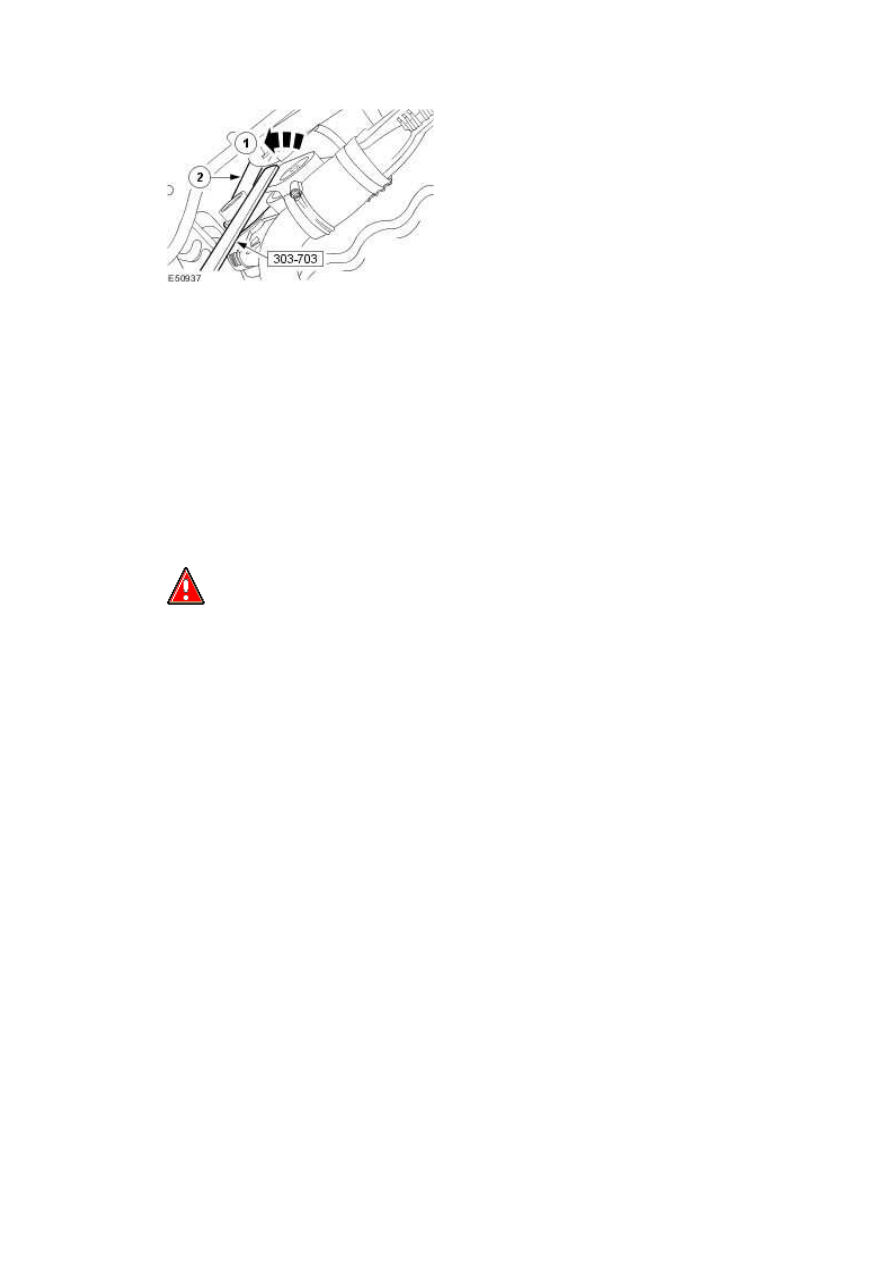

Attach the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Install the accessory drive belt.





www.







46 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





47 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)





48

.



  WARNING: Do not carry out any repairs to the fuel system with the engine

running. The fuel pressure within the high-pressure system can be as high as 1650 bar.

Failure to follow this instruction may result in personal injury.





NOTE:





The fuel return line must be renewed if any leaks are found from the fuel return line O-

ring seals.





Start the engine and check visually for fuel leaks.









Valve Cover RH (12.29.44)

Removal

  WARNING: Wait at least 30 seconds after the engine stops before commencing any repair to

the high-pressure fuel injection system. Failure to follow this instruction may result in personal

injury.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable mixtures are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow this instruction may result in

personal injury.





  WARNING: Do not carry out any repairs to the fuel injection system with the engine

running. The fuel pressure within the system can be as high as 1650 bar. Failure to follow this

instruction may result in personal injury.





  CAUTION: Make sure the workshop area in which the vehicle is being worked on is as clean

and as dust free as possible. Foreign matter from work on clutches, brakes or from machining or

welding operations can contaminate the fuel system and may result in later malfunction.





  CAUTION: Do not disconnect the fuel injector electrical connectors with the engine running.

Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Always carry out the cleaning process before carrying out any repairs to the fuel
