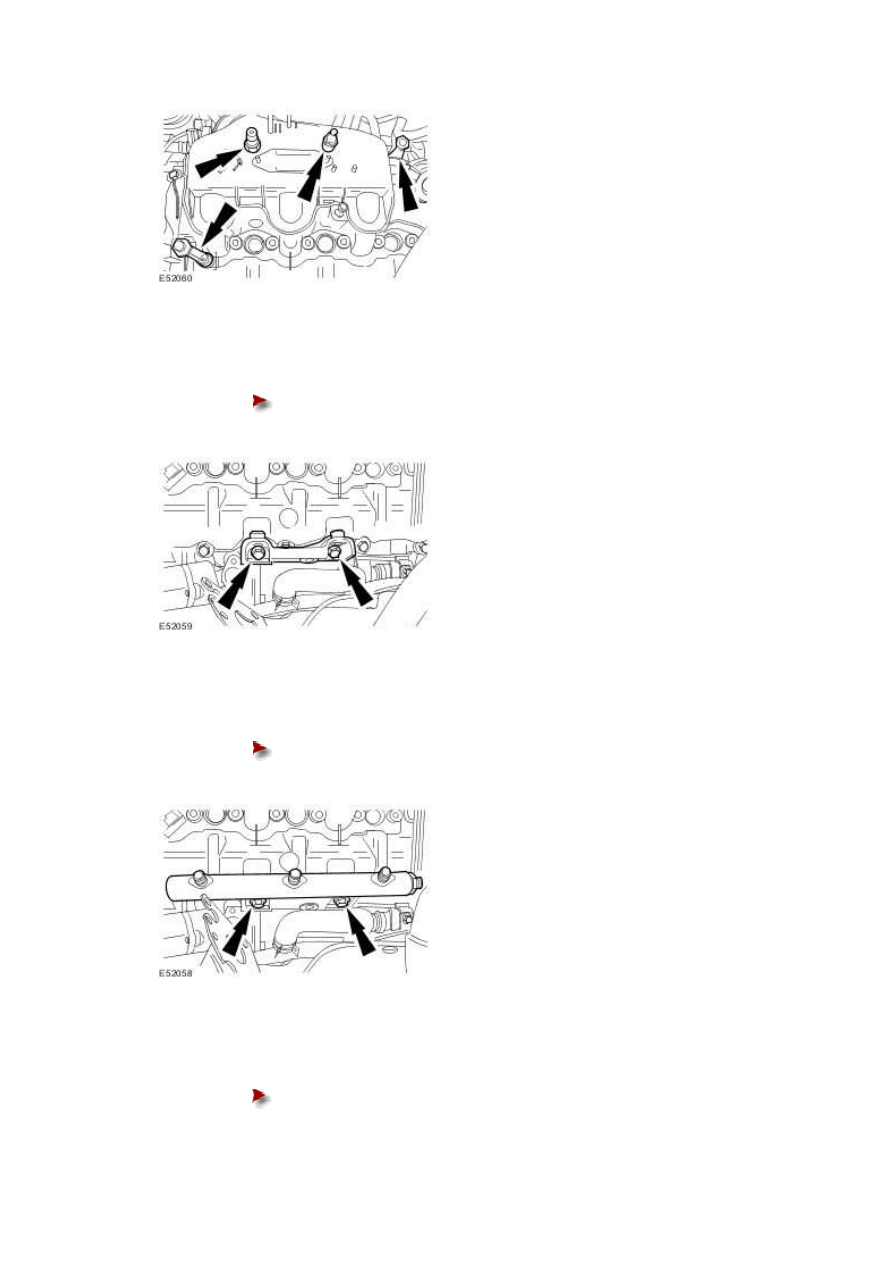

3 . Install the fuel rail securing bracket.





Tighten to 24 Nm.











4 . Install the fuel rail.





Tighten to 24 Nm.











5

.

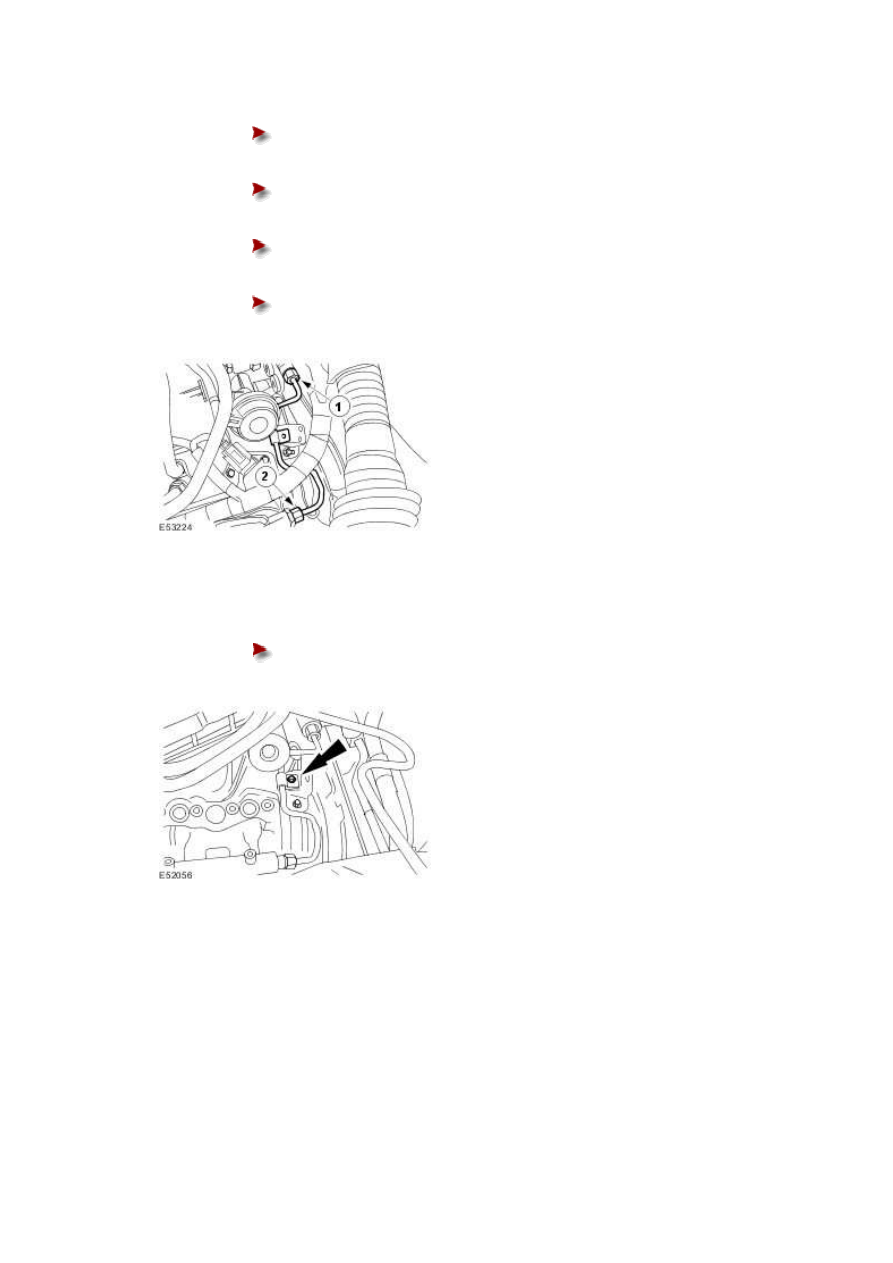

Install new a high-pressure fuel supply line.





Tighten the high-pressure fuel supply line in the sequence shown:







Tighten the high-pressure fuel supply line union 1 to fuel diverter rail to 15

Nm.







Tighten the high-pressure fuel supply line union 2 to fuel rail to 15 Nm.







Tighten the high-pressure fuel supply line union 1 to fuel diverter rail to 30

Nm.







Tighten the high-pressure fuel supply line union 2 to fuel rail to 30 Nm.











6 . Install the high-pressure fuel supply line retaining bolt.





Tighten to 10 Nm.

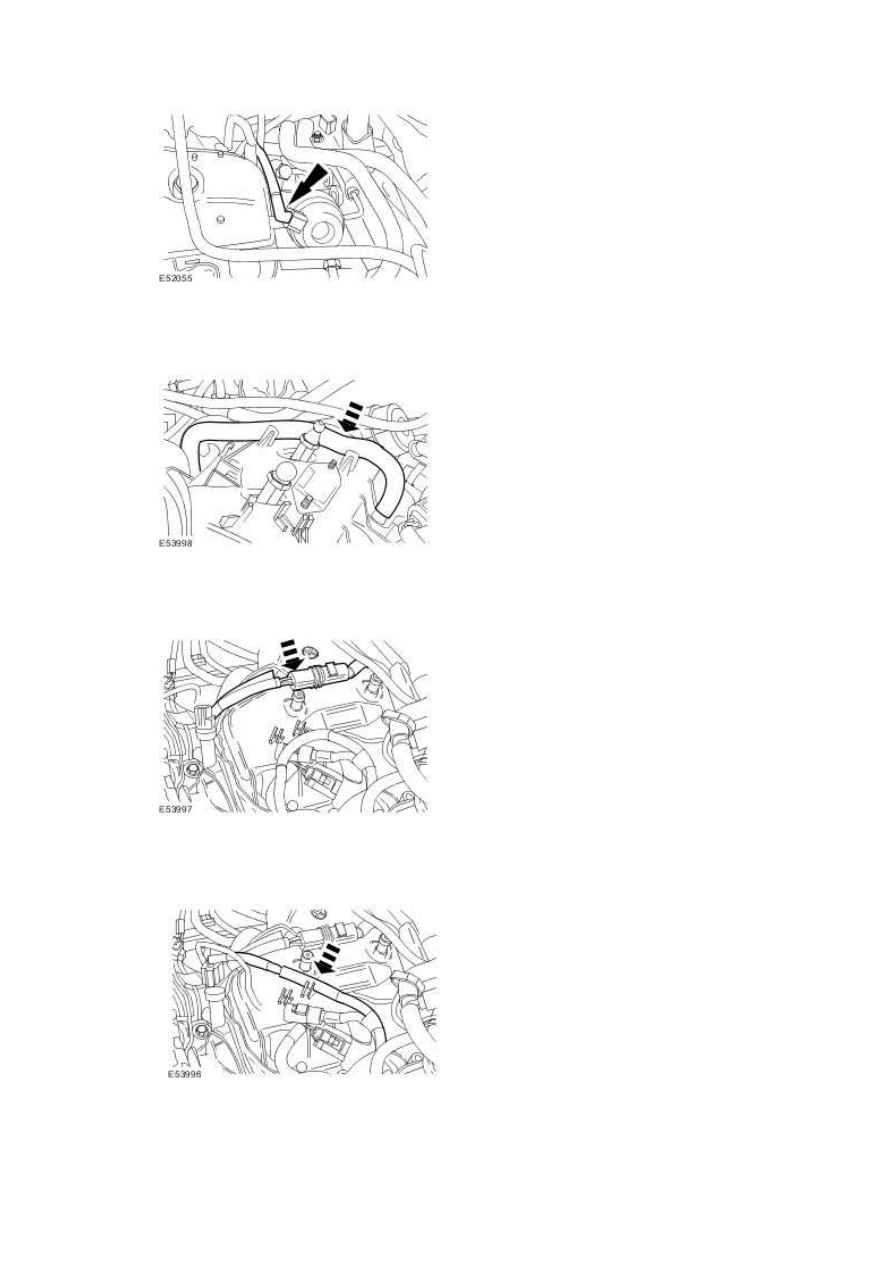

7 . Connect the vacuum pipe.

www.

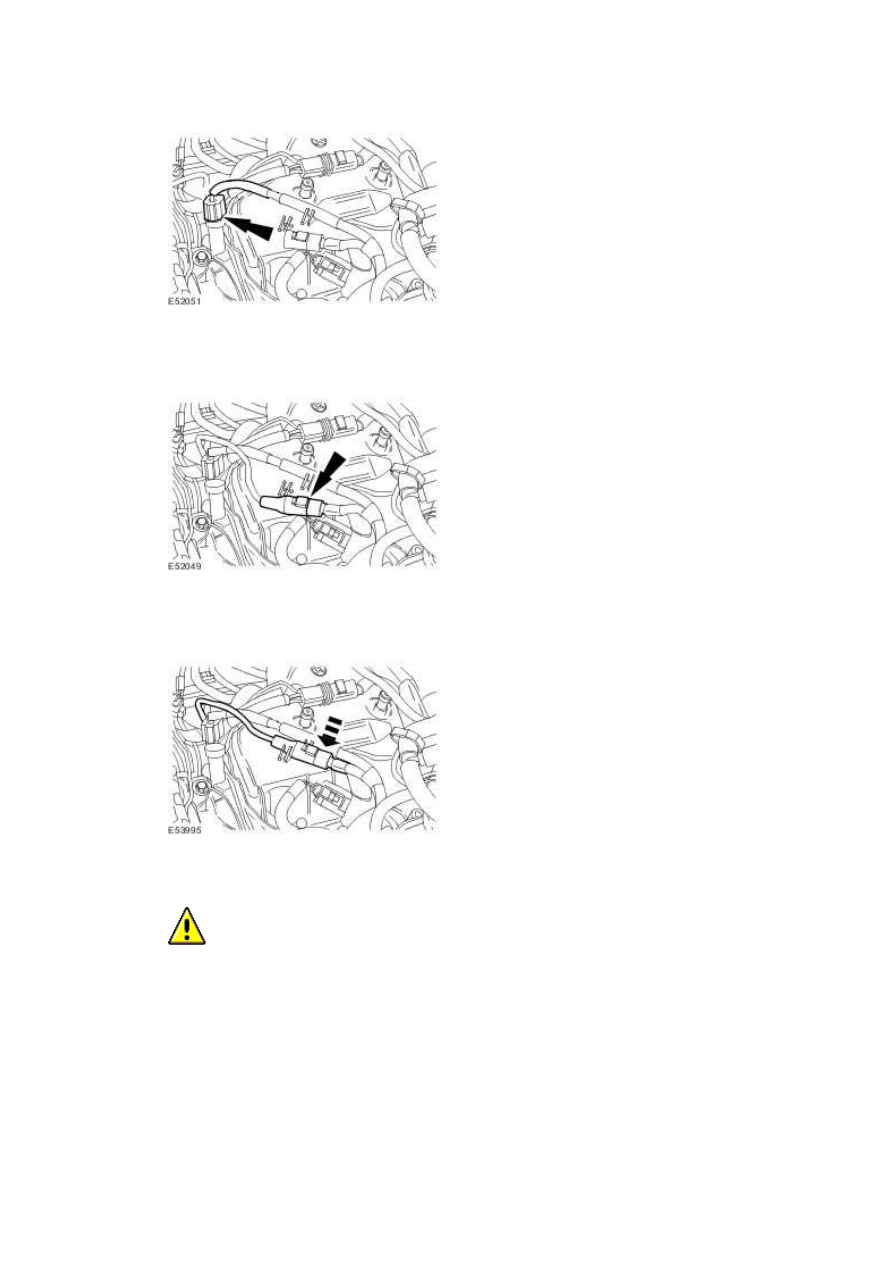

8 . Attach the engine breather pipe.







9 . Attach the glow plug harness.







10 . Attach the engine harness.







11 . Connect the EOP sensor electrical connector.







12 . Connect the KS electrical connector.







13 . Attach the KS electrical connector.







14

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





Install the intake air shutoff throttle.
