Jaguar XJ (X350). Service manual - part 569

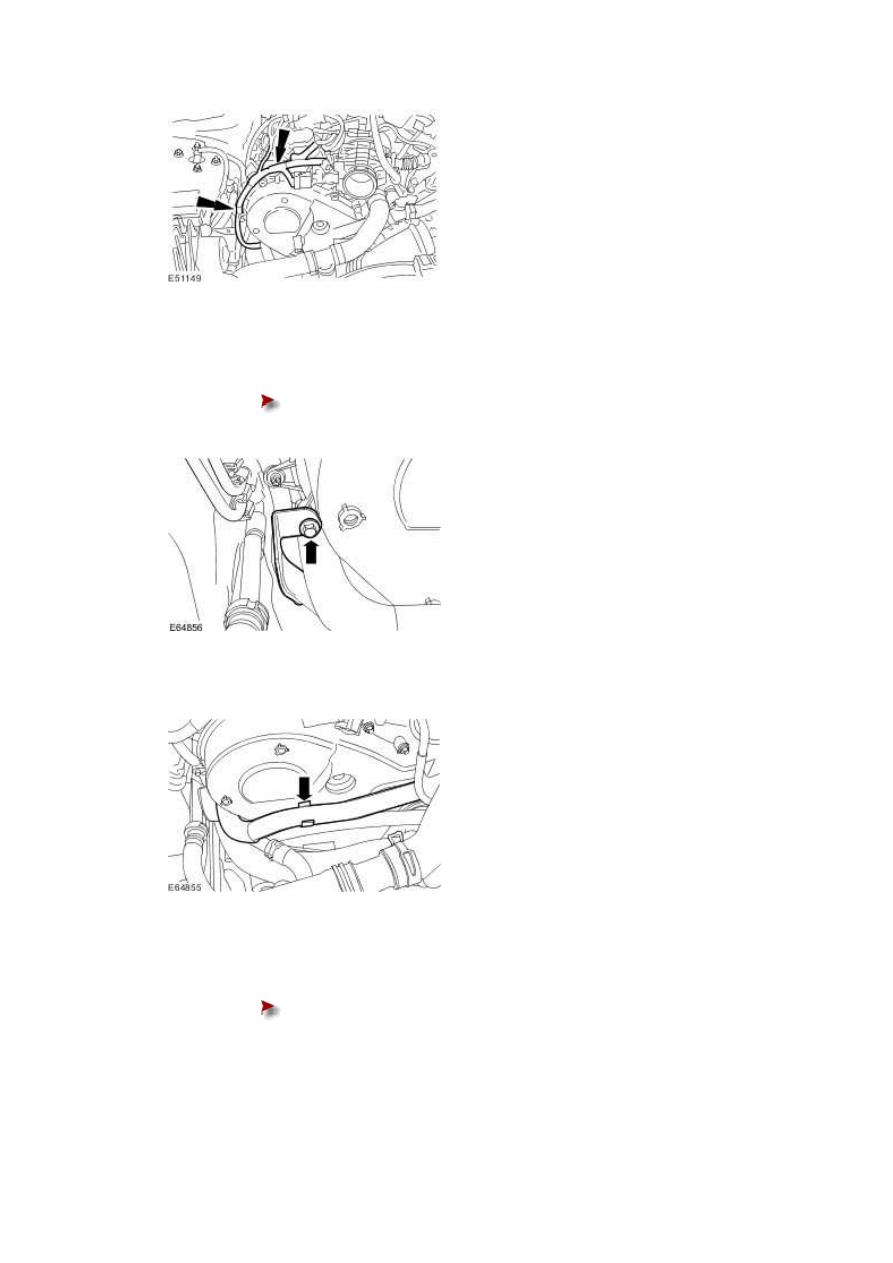

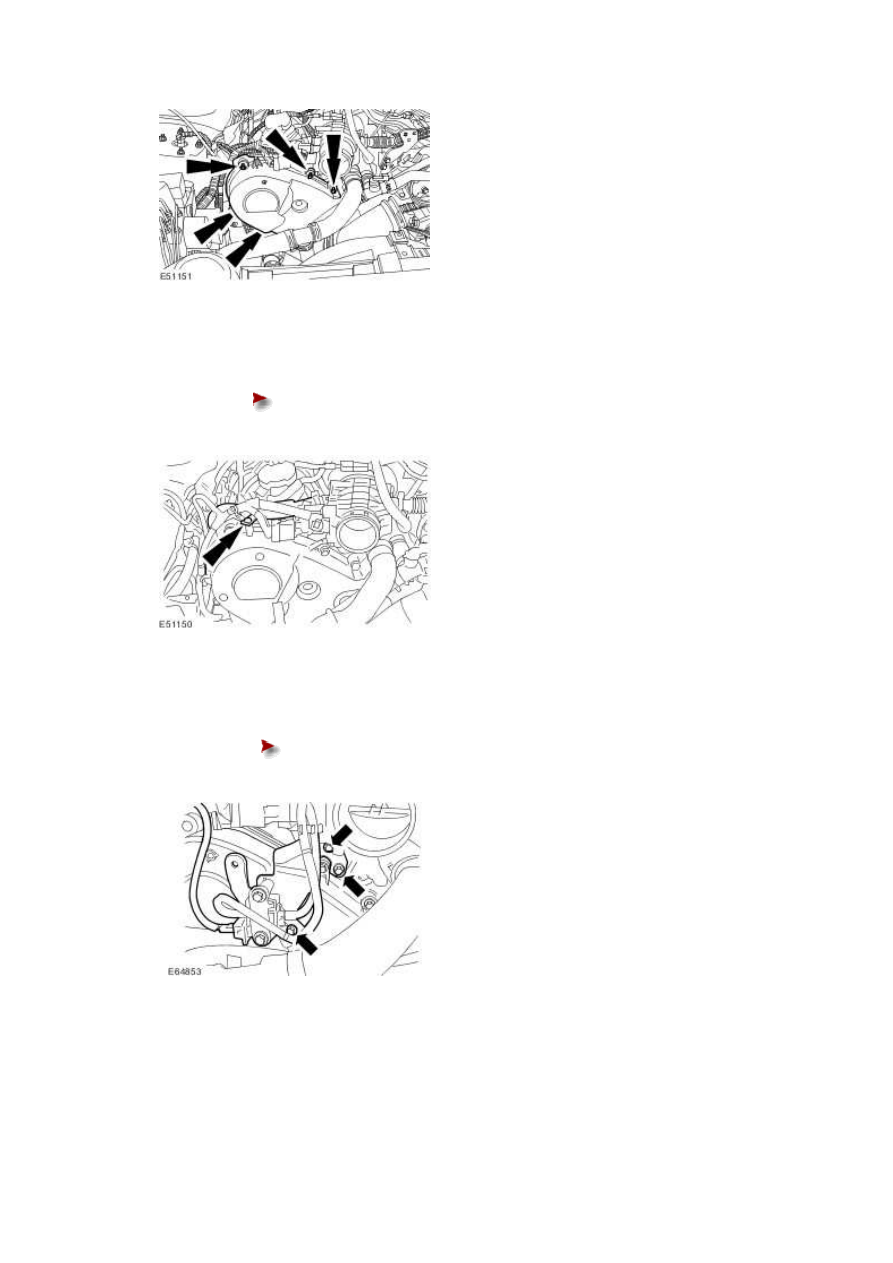

9 . Attach the EGR valve tube.





Tighten to 3 Nm.











10 . Attach the port deactivation valve retaining bracket.





Tighten to 8 Nm.











11 . Attach the air temperature sensor wiring harness.







12 . Attach the EGR cooler pipe.





Tighten to 10 Nm.











13 . Attach the coolant hose.

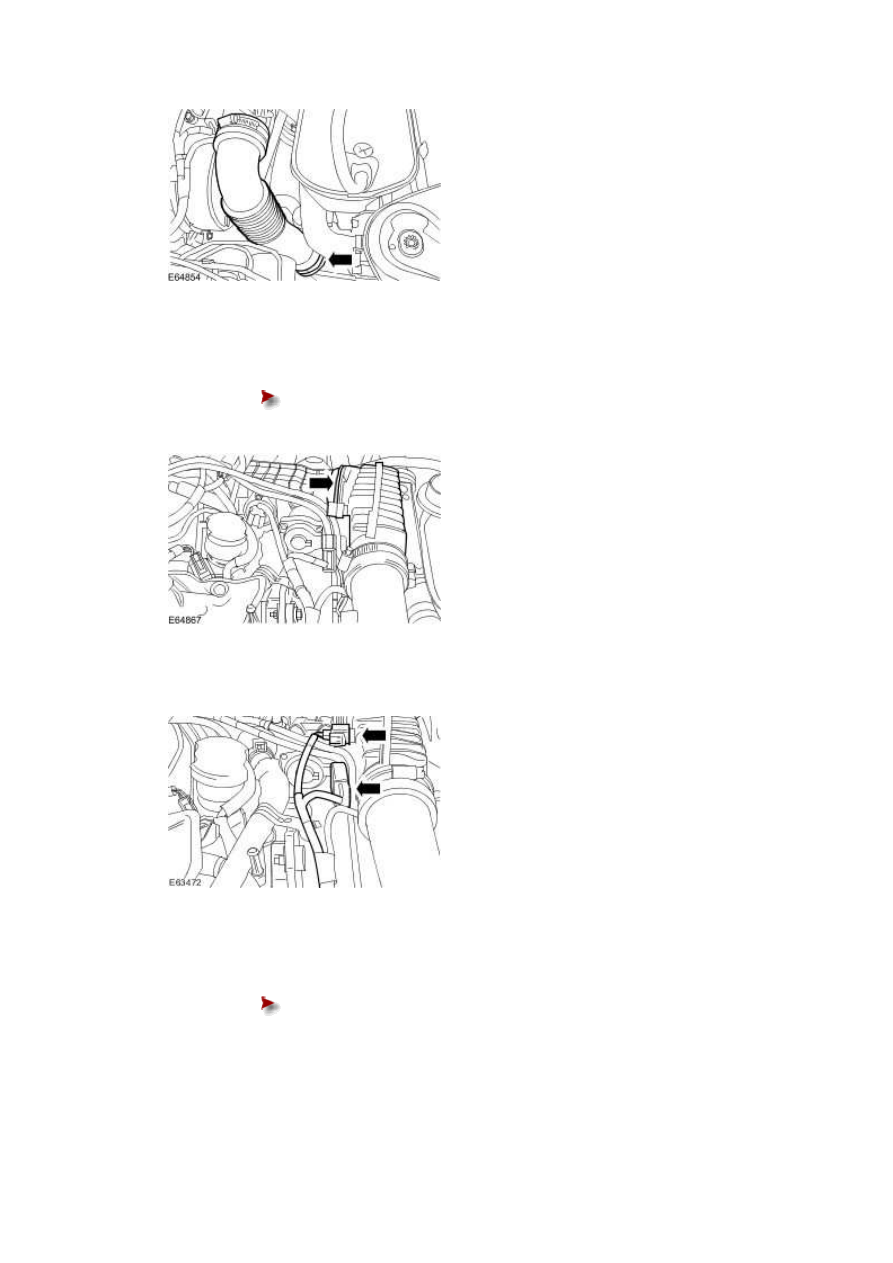

14 . Install the charge air cooler pipe.





Tighten to 8 Nm.





www.







15 . Install the intake air shutoff throttle elbow.





Release the retaining clip.











16 . Connect the electrical connectors.







17 . Install the retaining bolt.





Tighten to 10 Nm.

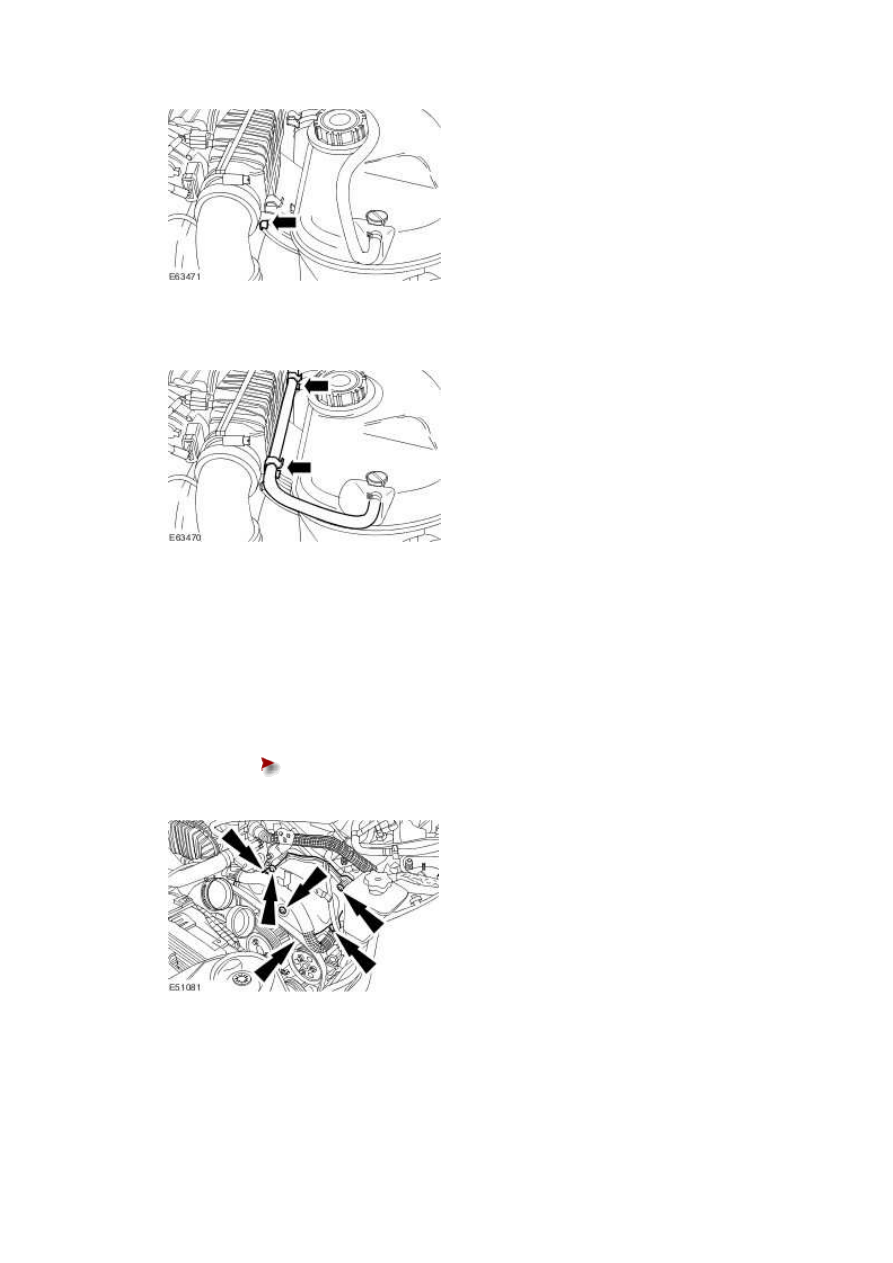

18 . Attach the coolant hose.







19 . NOTE:





Install a new gasket.



Install the left-hand timing cover.





Tighten to 10 Nm.











20 . Attach the wiring harness.

www.
