Crankshaft Front Seal (12.21.14)

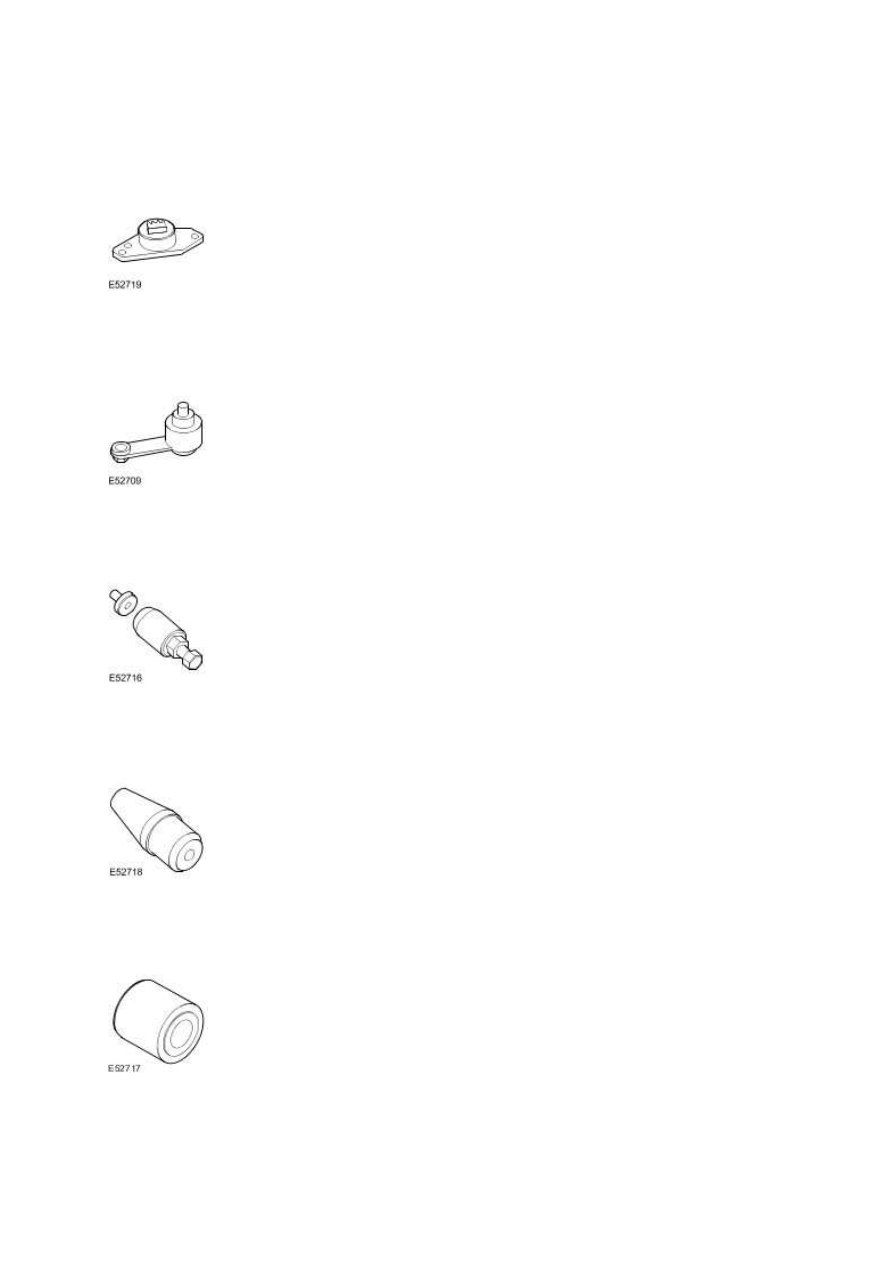

Special Service Tools





Locking Tool Flywheel

303-1123







Timing Pin - Automatic Transmission

303-1117







Crankshaft Seal Remover

303-1120







Crankshaft Seal Sleave

303-1122







Crankshaft Seal Installer

303-1121

Removal



1 . Remove the timing belt.

For additional information, refer to Timing Belt





2 . Remove the starter motor.

For additional information, refer to Starter Motor - 2.7L Diesel (86.60.01)

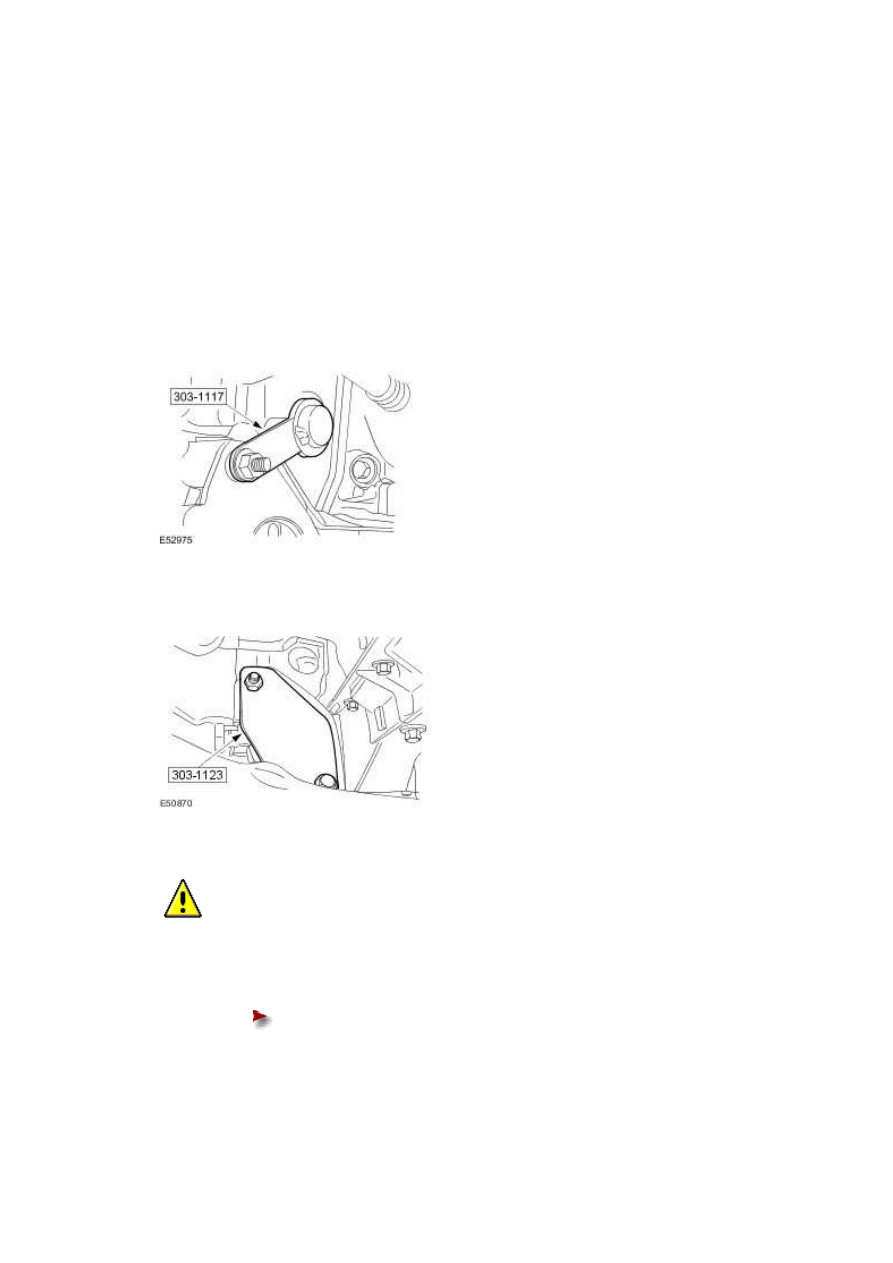

3 . Remove the special tool.







4 . Install the special tool.







5 .

  CAUTION: The crankshaft pulley retaining bolt must not be re-used.

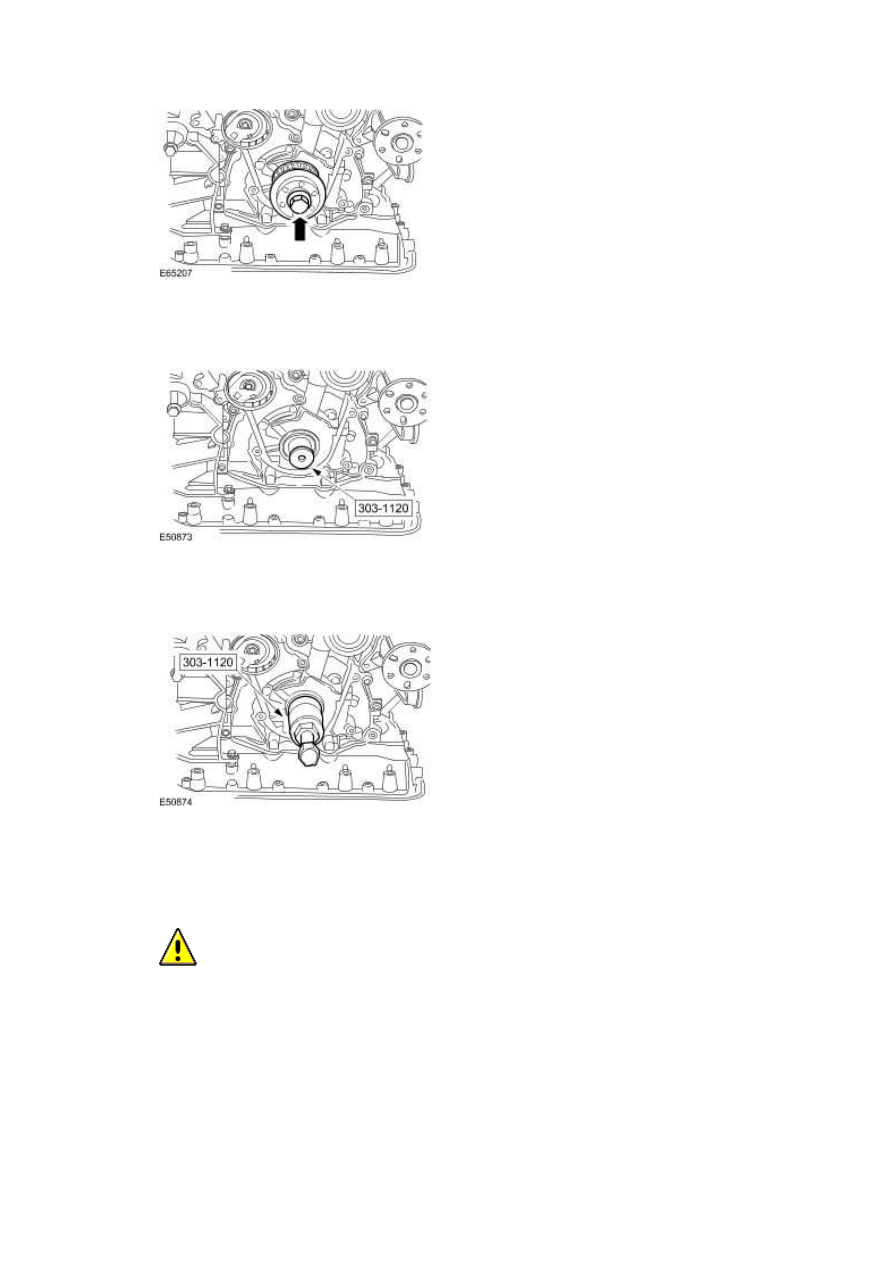

Remove the crankshaft pulley.





Remove the retaining bolt.





www.







6 . Install the special tool to the crankshaft.







7 . Using the special tool, remove the crankshaft front seal.







Installation



1

.



  CAUTION: Do not use any lubricant on the crankshaft front seal, the special tool or

the crankshaft. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Make sure all components are clean and dry.

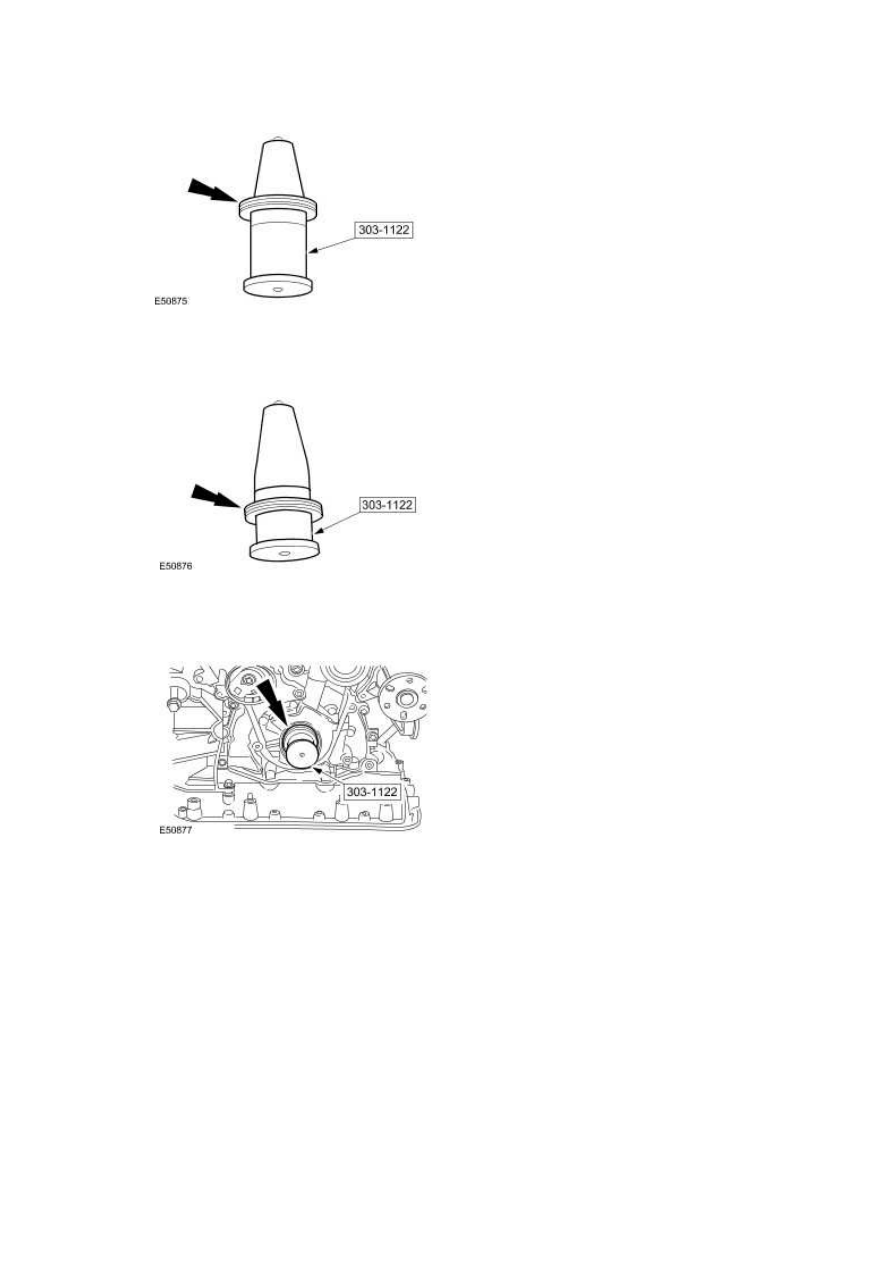

Install a new crankshaft front seal to the special tool.







2 . Reposition the crankshaft front seal along the special tool.







3 . Using the special tool, install the crankshaft front seal to the crankshaft.







4 . Remove the special tool from the crankshaft.





5 . Install the special tool to the crankshaft.
