Jaguar XJ (X350). Service manual - part 533

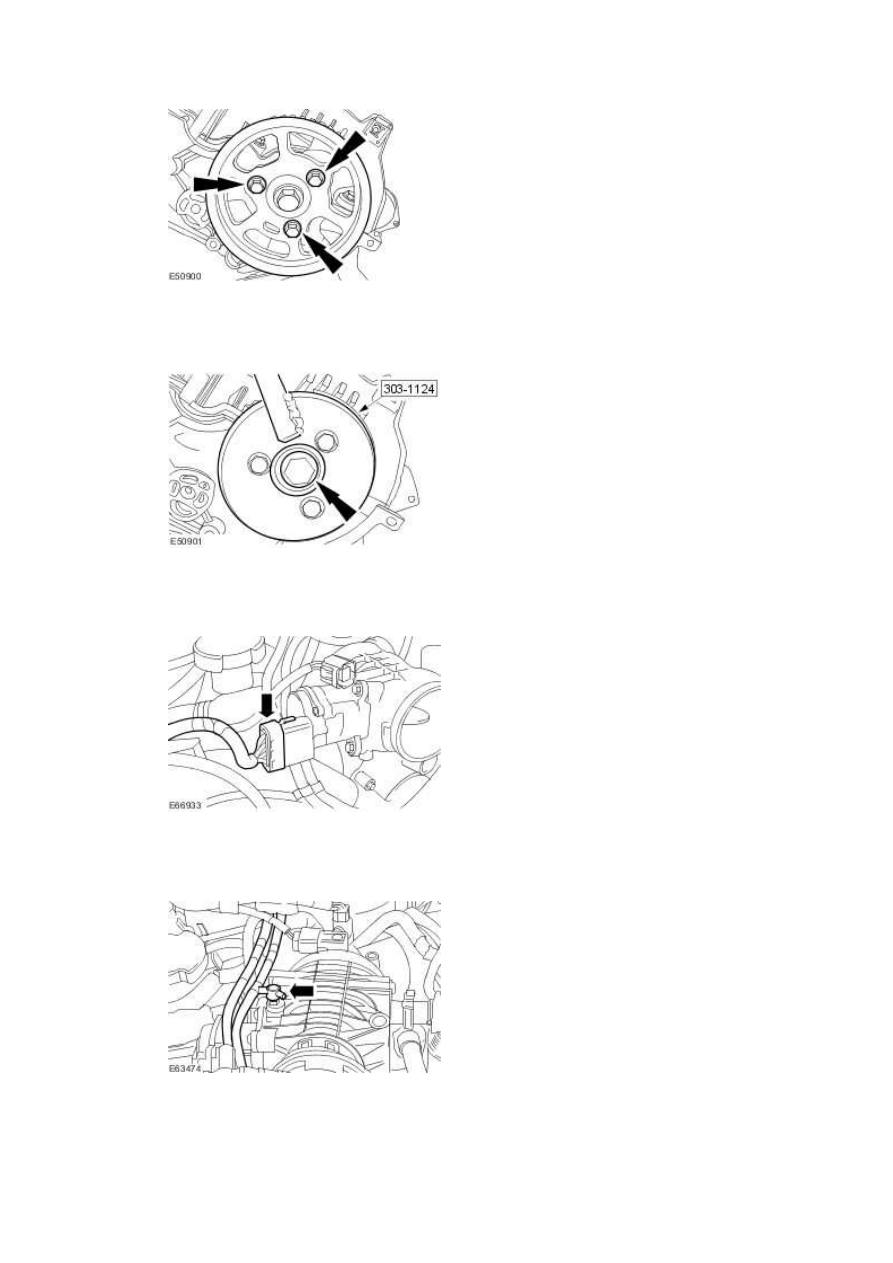

11 . Using special tool, remove the camshaft sprocket hub.







12 . Disconnect the intake air shutoff throttle electrical connector.







13 . Detach the vacuum hoses.







14 . Remove the retaining bolt.







15 . NOTE:





Discard the retaining clips.



Detach the EGR valve outlet tube retaining clips.







16 . NOTE:





Engine shown removed for clarity.



NOTE:





Right-hand shown, left-hand similar.



NOTE:





Discard the gaskets.

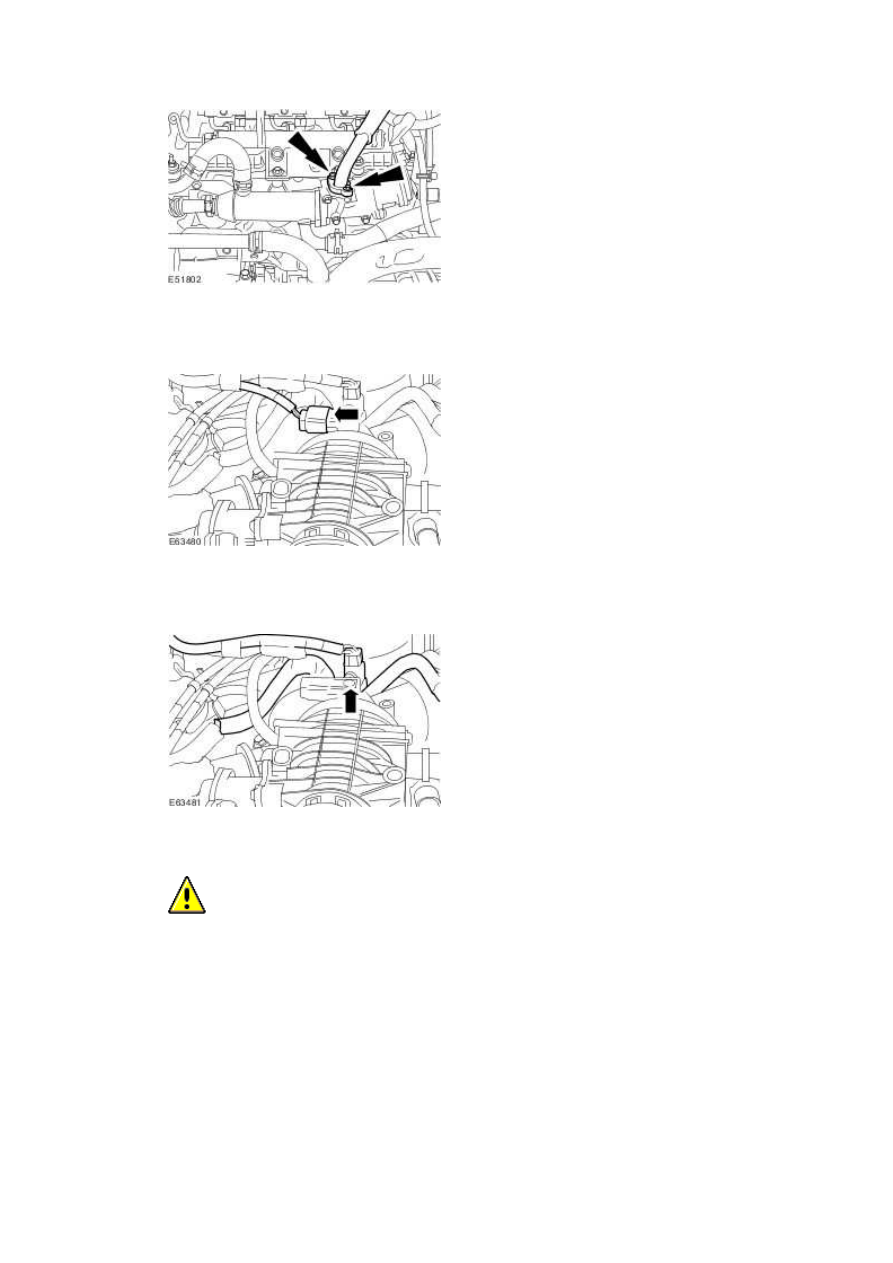

Remove the right-hand and left-hand EGR valve outlet tubes.

www.







17 . Disconnect the manifold absolute pressure (MAP) sensor electrical connector.







18 . Detach the fuel return line valve from the intake air shutoff throttle.







19

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.

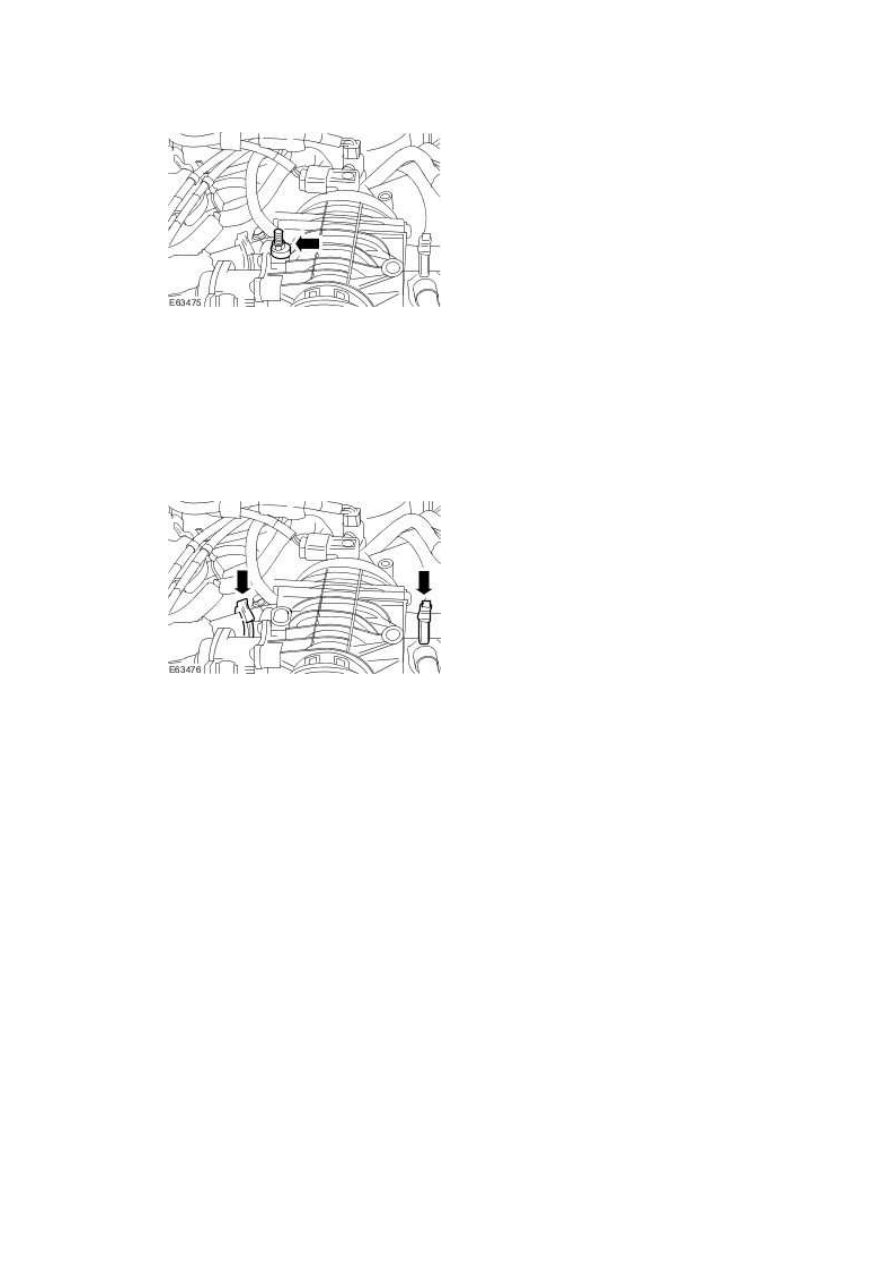

Reposition the intake air shutoff throttle.







20

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





Reposition the intake air shutoff throttle.







21

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Discard the intake air shutoff throttle seals.

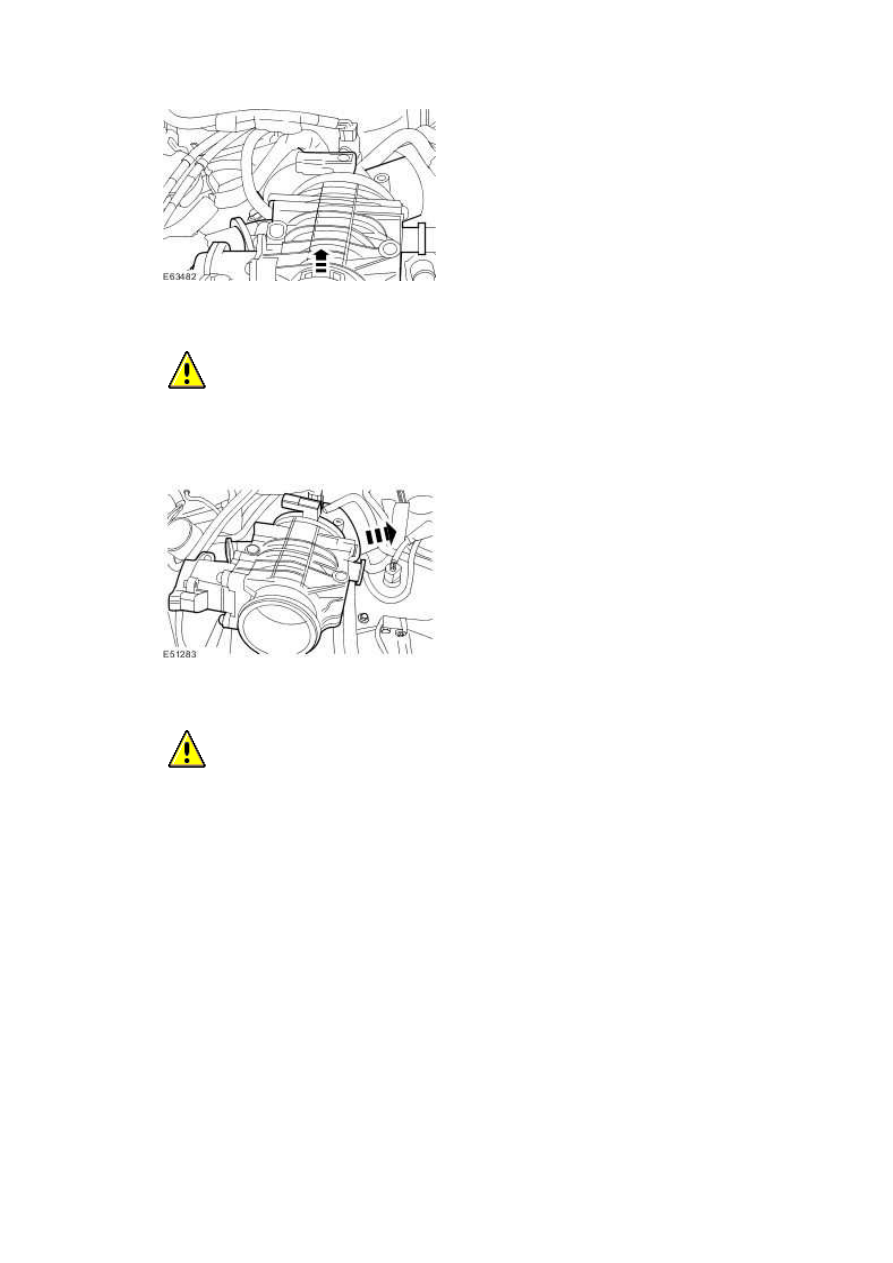

Remove the intake air shutoff throttle.
