Jaguar XJ (X350). Service manual - part 526

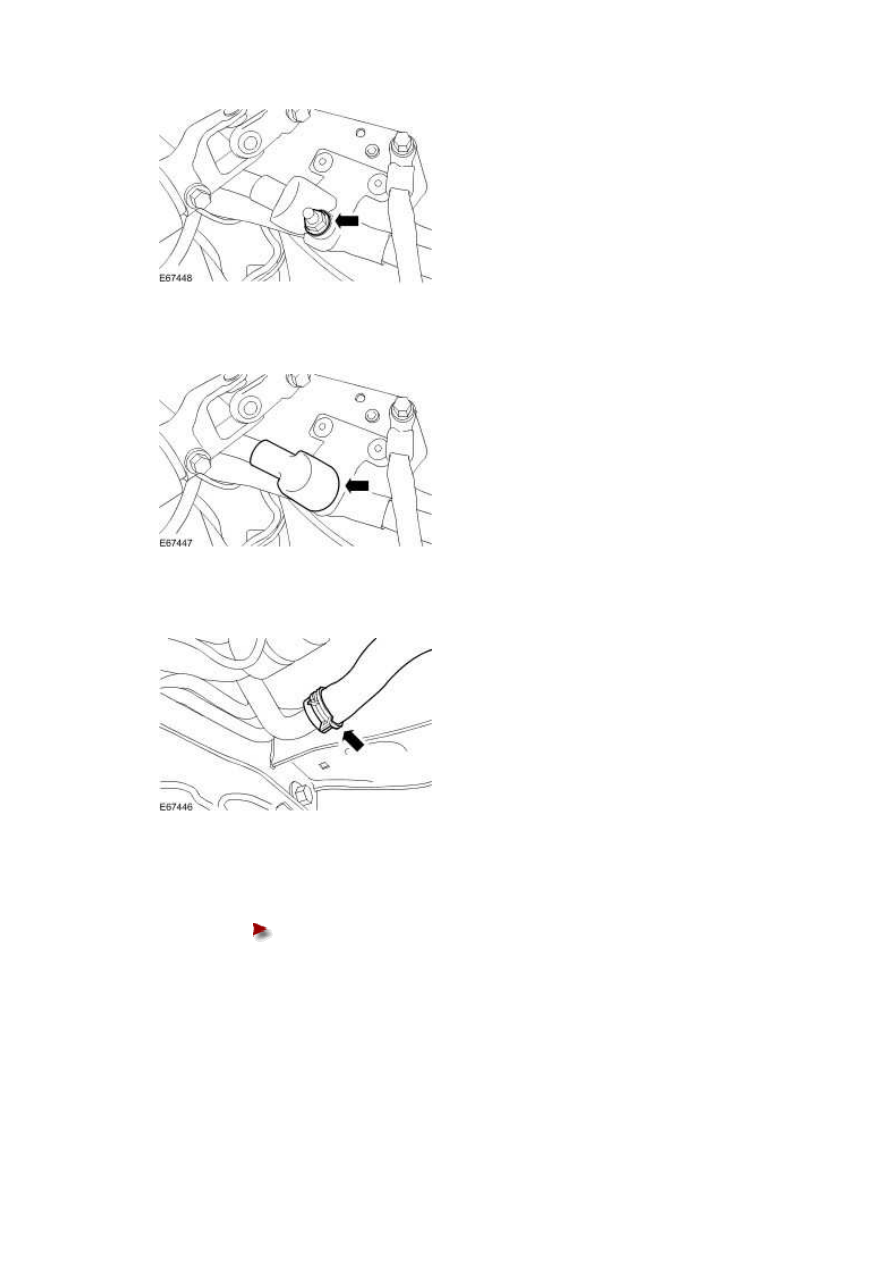

6 . Reposition the starter motor positive cable insulation cover.







7 . Connect the engine coolant inlet hose.

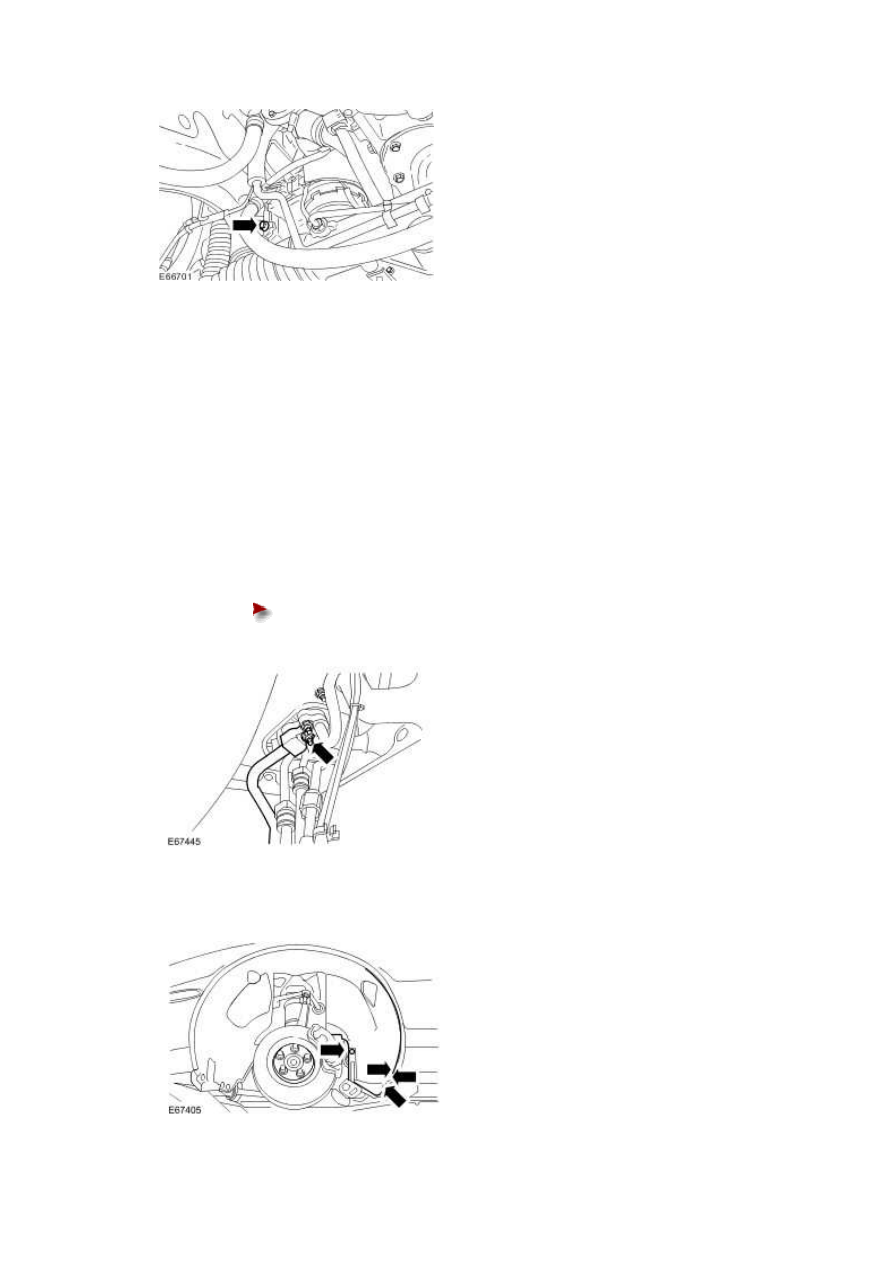

8 . Install the power steering line retaining bolt.





Tighten to 10 Nm.











9 . NOTE:





Remove the blanking caps.



NOTE:





Install a new O-ring seal.



Connect the air conditioning (A/C) high-pressure line.





Tighten to 10 Nm.











10 . Attach the left-hand fender splash shield.



www.





11 . Lower the vehicle.

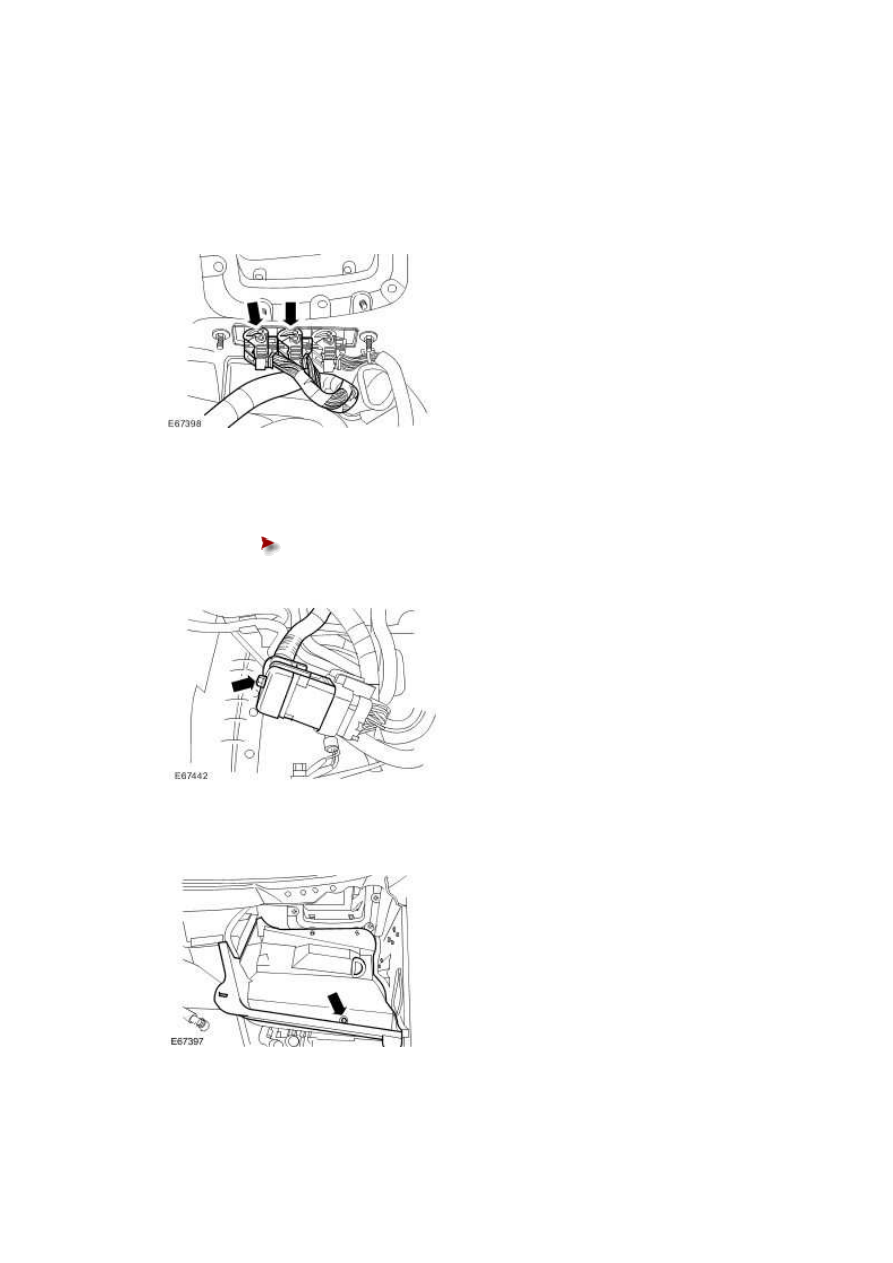

12 . Connect the engine control module (ECM) electrical connectors.







13 . Connect the engine harness electrical connector.





Tighten to 10 Nm.











14 . Install the engine compartment left-hand panel.

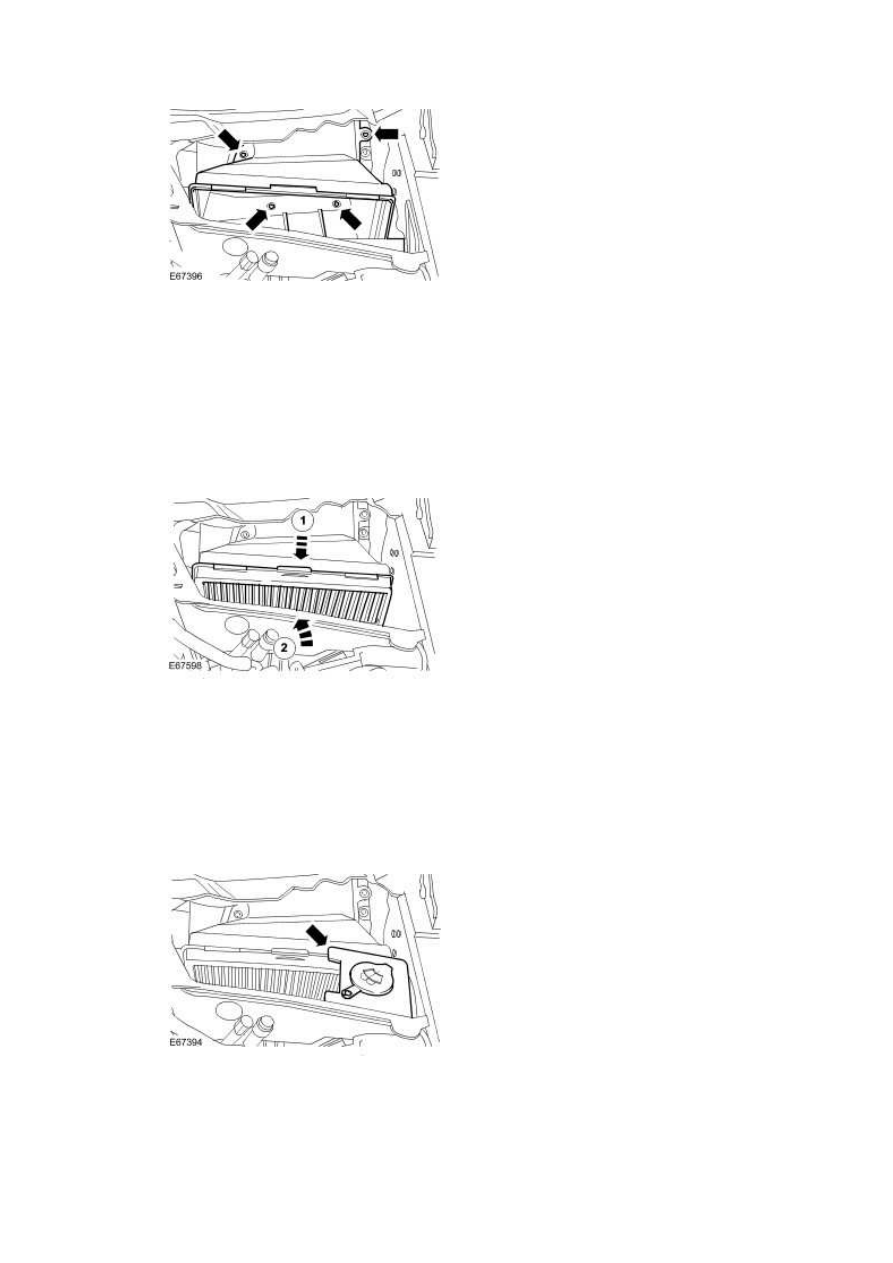

15 . Install the cabin air filter housing.







16 . Attach the cabin air filter.



1) Install the cabin air filter.





2) Attach the cabin air filter.











17 . NOTE:





Install a new O-ring seal.



Install the windshield washer reservoir fiiler neck.
