Jaguar XJ (X350). Service manual - part 512

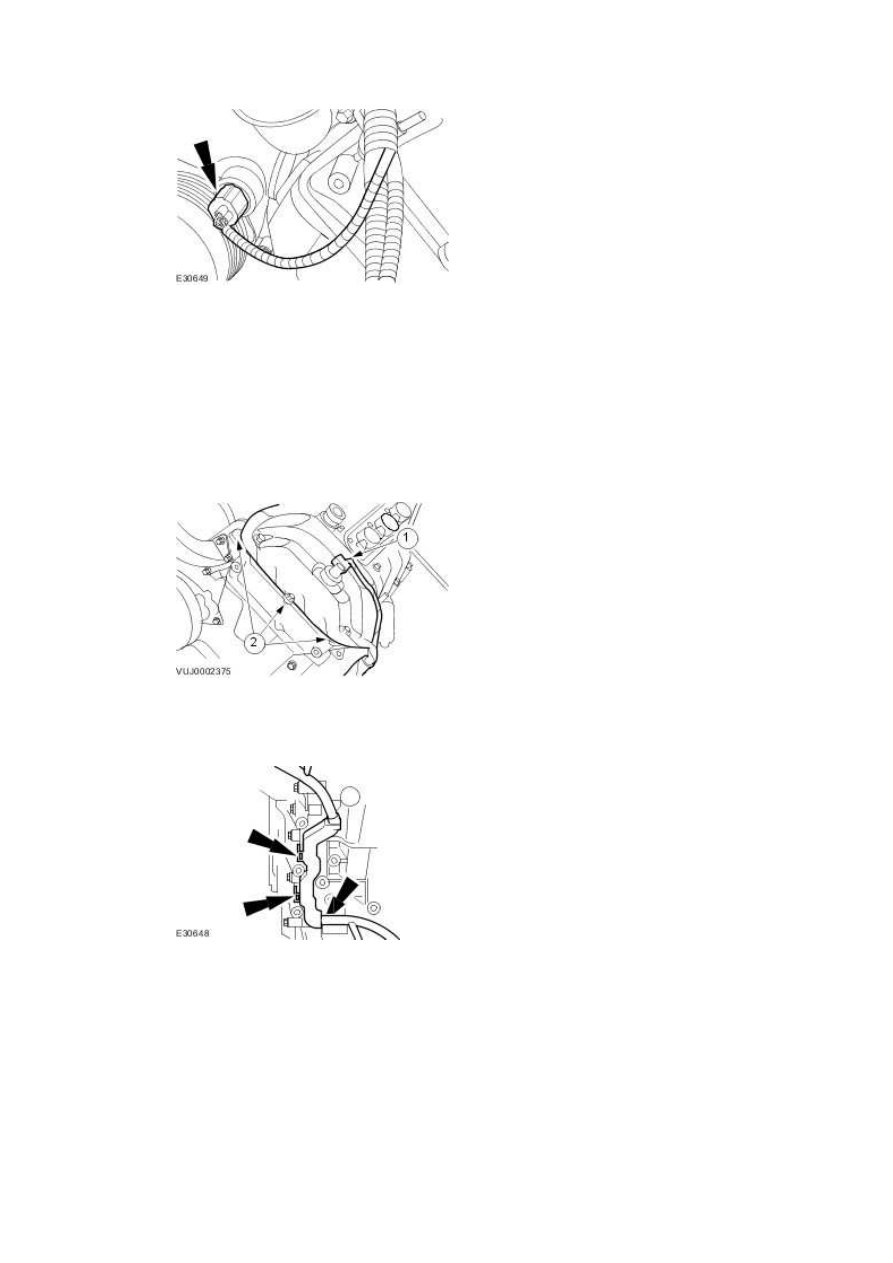

173 . Attach the engine wiring harness.





32.  Connect the variable valve timing (VVT) solenoid electrical connector.





33.  Attach the engine wiring harness.

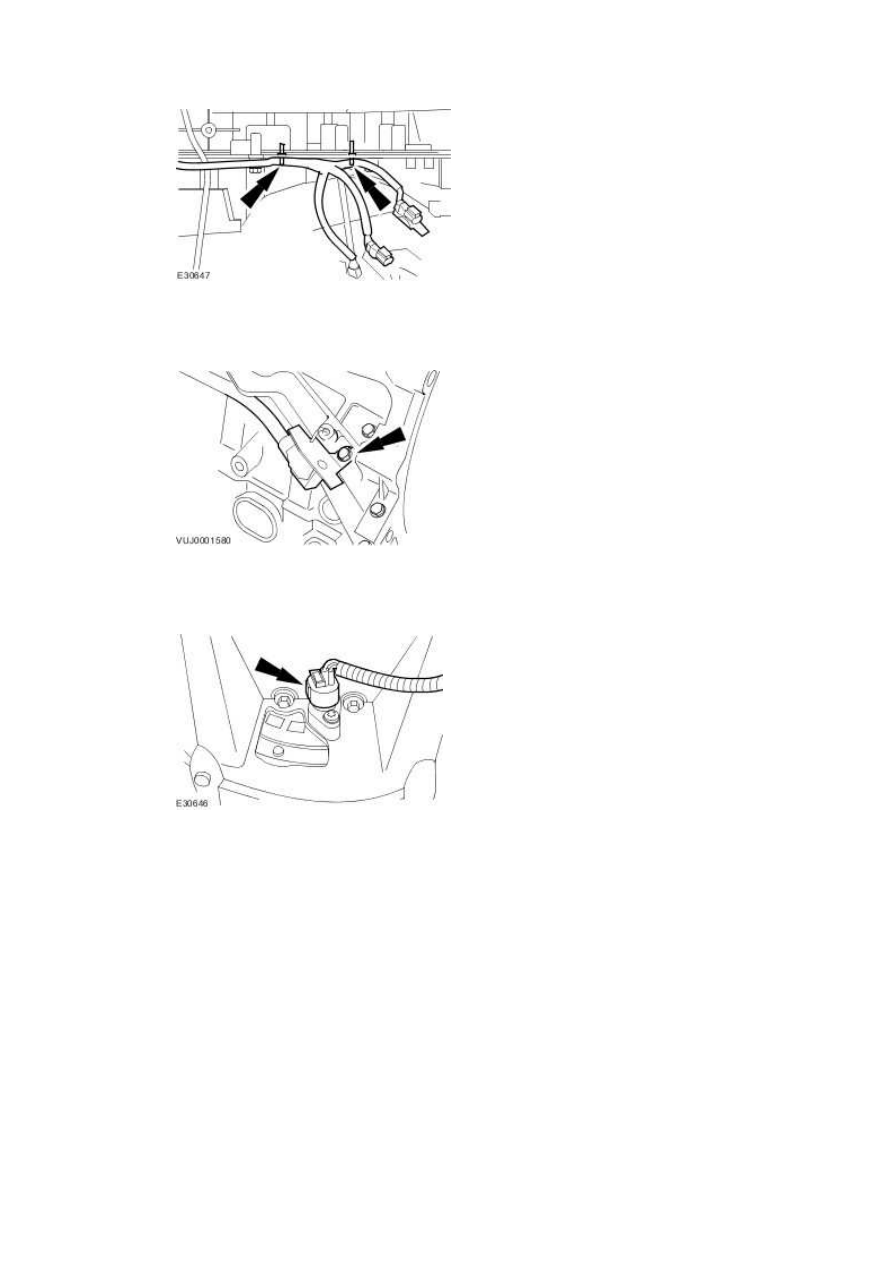

174 . Attach the engine wiring harness.







175 . Attach the engine wiring harness.







176 . Attach the engine wiring harness.







177 . Connect the crankshaft position sensor electrical connector.

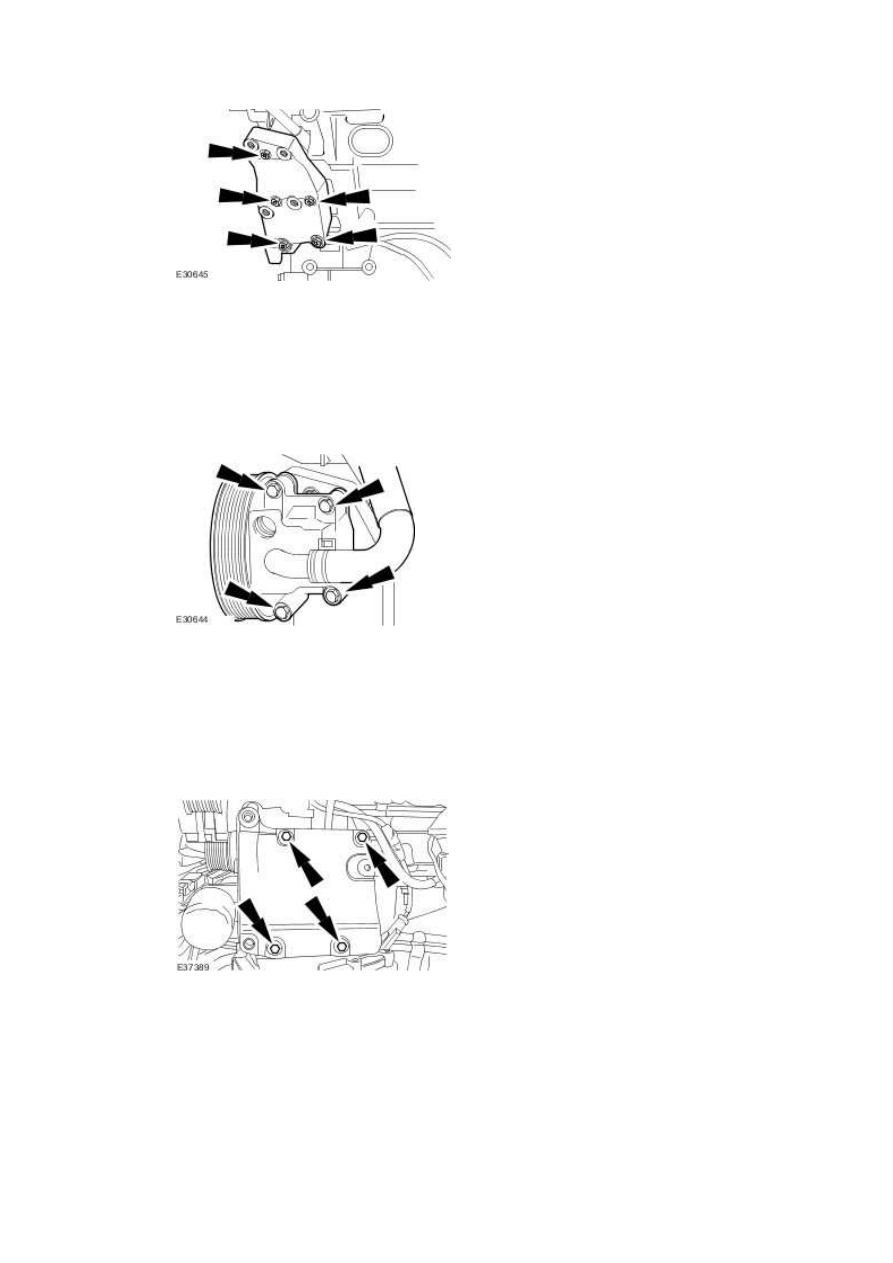

178 . Install the power steering pump mounting bracket.





•

  Tighten to 25 Nm.



www.







179 . Install the power steering pump.





•

  Tighten to 25 Nm.









180 . Install the air conditioning compressor mounting bracket.





•

  Tighten to 25 Nm.

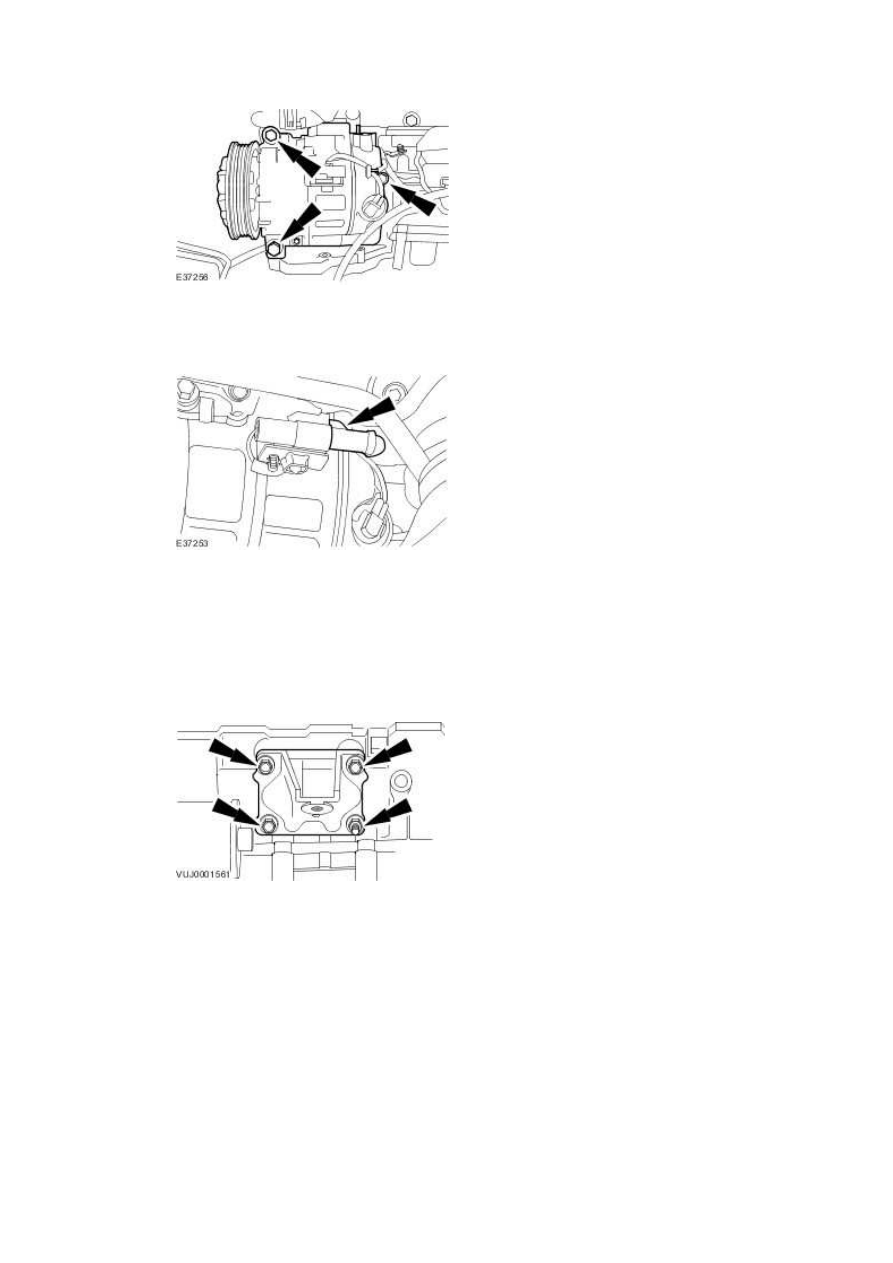

181 . Install the A/C compressor.





•

  Tighten to 25 Nm.









182 . Connect the air conditioning compressor electrical connector.







183 . Install the left-hand engine mounting bracket.





•

  Tighten to 25 Nm.









184 . Install the left-hand engine mount.





•

  Tighten to 43 Nm.
