Jaguar XJ (X350). Service manual - part 500



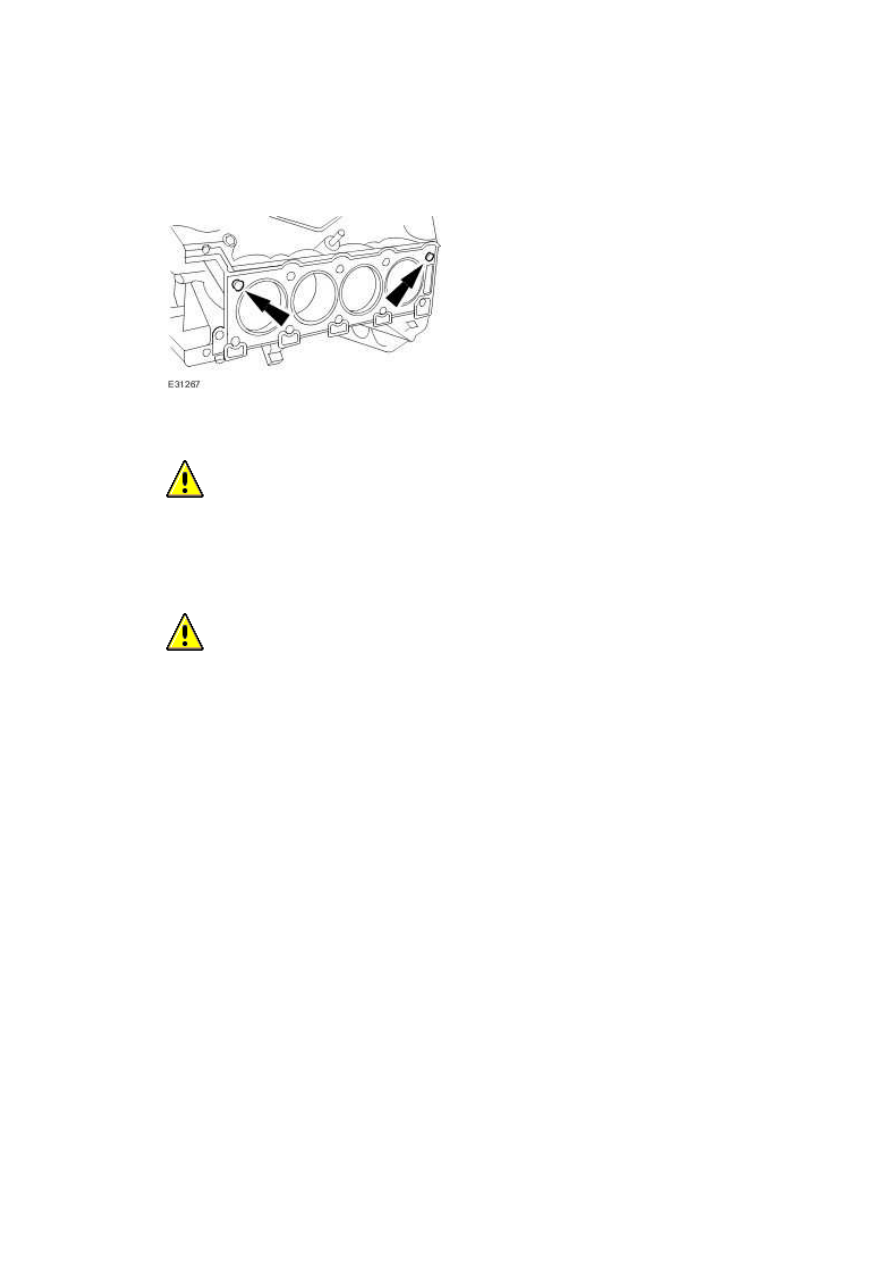

29 . Install a new right-hand cylinder head gasket.





•

  Make sure the cylinder head dowels are correctly located.









30

.



  CAUTION: Vehicles fitted with Polydrive cylinder head bolts, the cylinder head

bolts must be installed using a 10 mm Polydrive socket or a 10 mm Allen key. Failure to

follow this instruction may result in damage to the component.





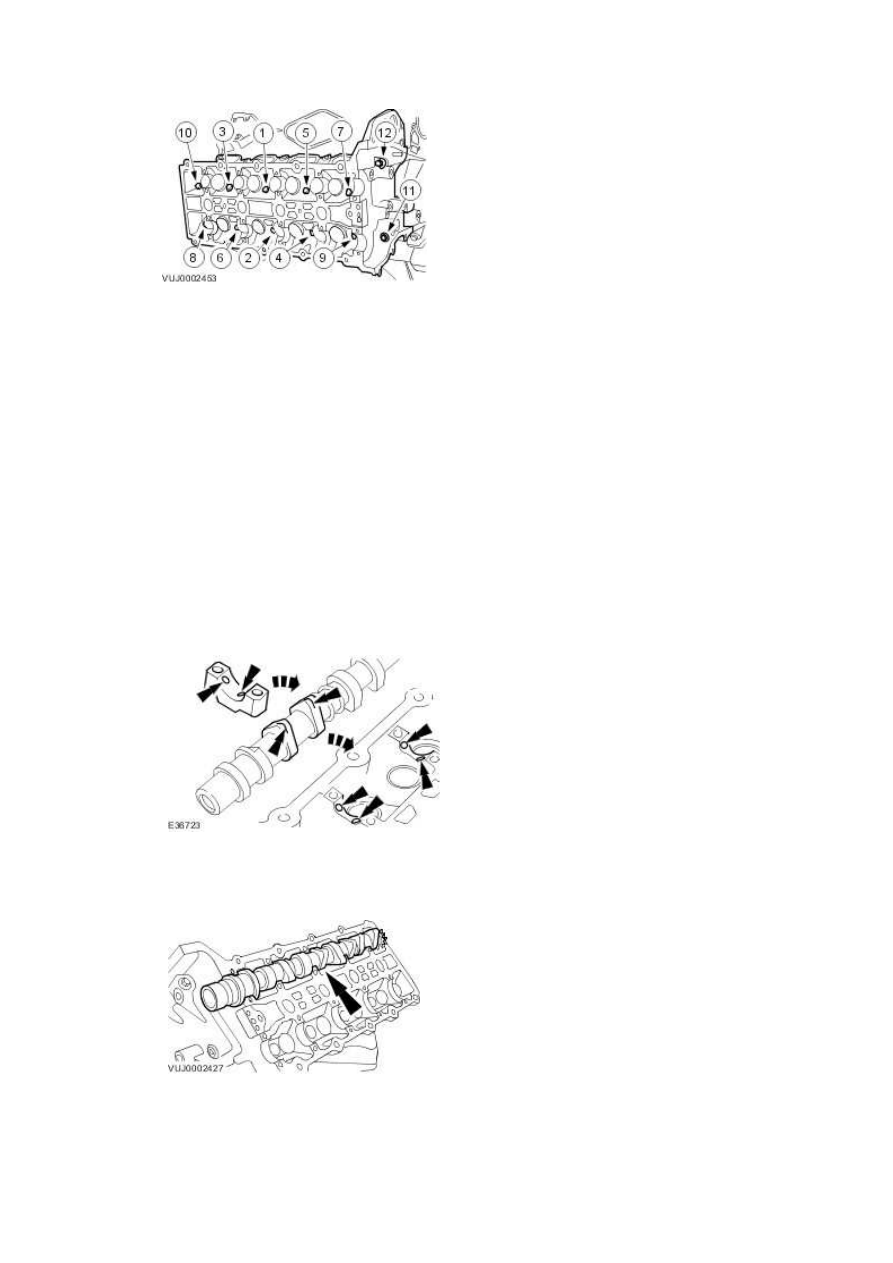

  CAUTION: Tighten the bolts 1 to 10 in the sequence shown.





Install the right-hand cylinder head.





21.  Tighten bolts 1 to 10 to 20 Nm.





22.  Tighten bolts 1 to 10 to 35 Nm.





23.  Tighten bolts 1 to 10 to 90°.





24.  Tighten bolts 1 to 10 to 90°.





25.  Tighten bolts 11 to 12 to 25 Nm.









31 . NOTE:





Make sure all components are clean.



Apply oil (EP-90) to the camshaft and bearing surfaces, as follows:





•

  To the upper face of each bearing surface in the cylinder head.





•

  To the upper face of each bearing surface in each bearing cap.





•

  On the cam lobes ONLY, not on the base circle area.









32 . Install the left-hand inlet camshaft.





www.



33 .

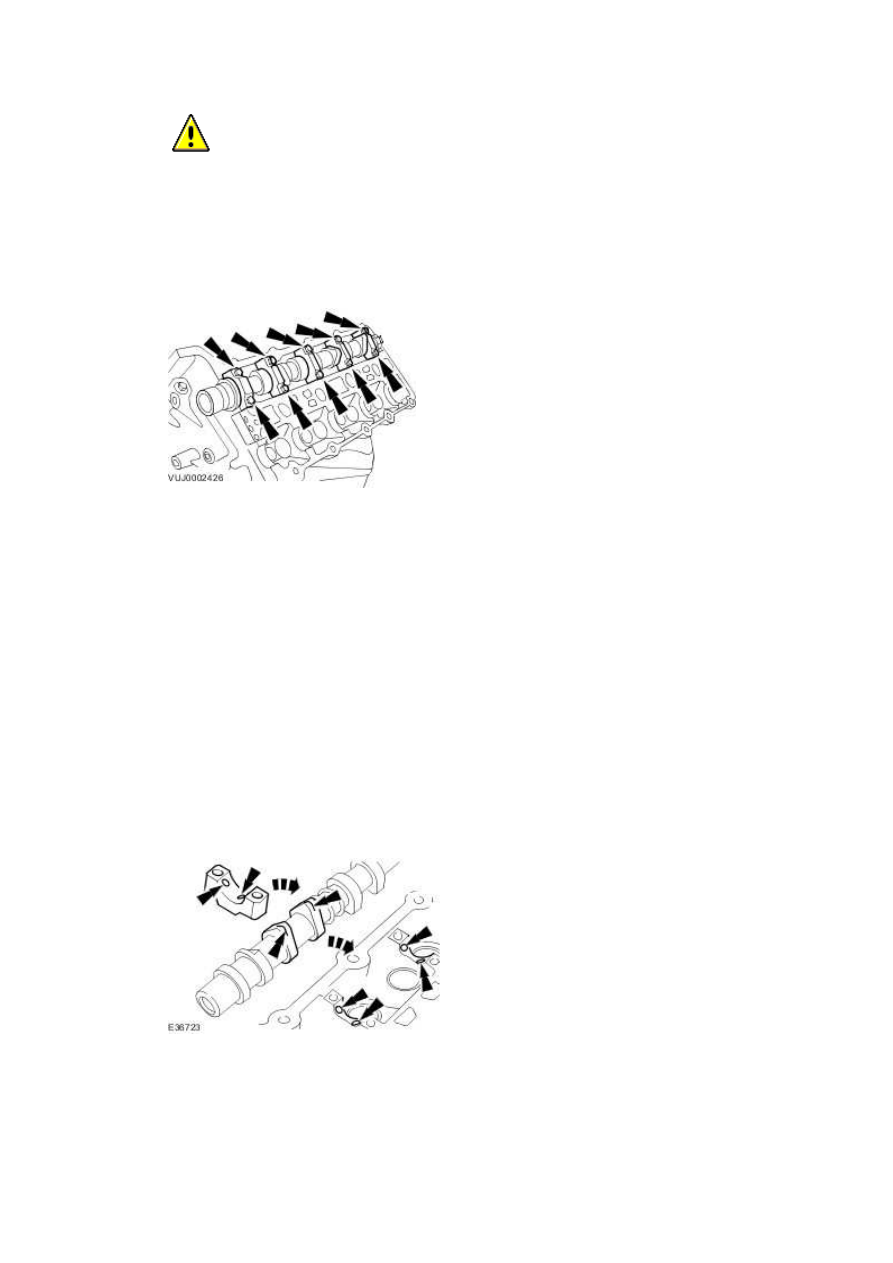

  CAUTION: Alternate bolt tightening to correctly seat the camshaft bearing caps.



Install the camshaft bearing cap bolts evenly.





•

  Tighten to 10 Nm.









34 . NOTE:





Make sure all components are clean.



Apply oil (EP-90) to the camshaft and bearing surfaces, as follows:





•

  To the upper face of each bearing surface in the cylinder head.





•

  To the upper face of each bearing surface in each bearing cap.





•

  On the cam lobes ONLY, not on the base circle area.

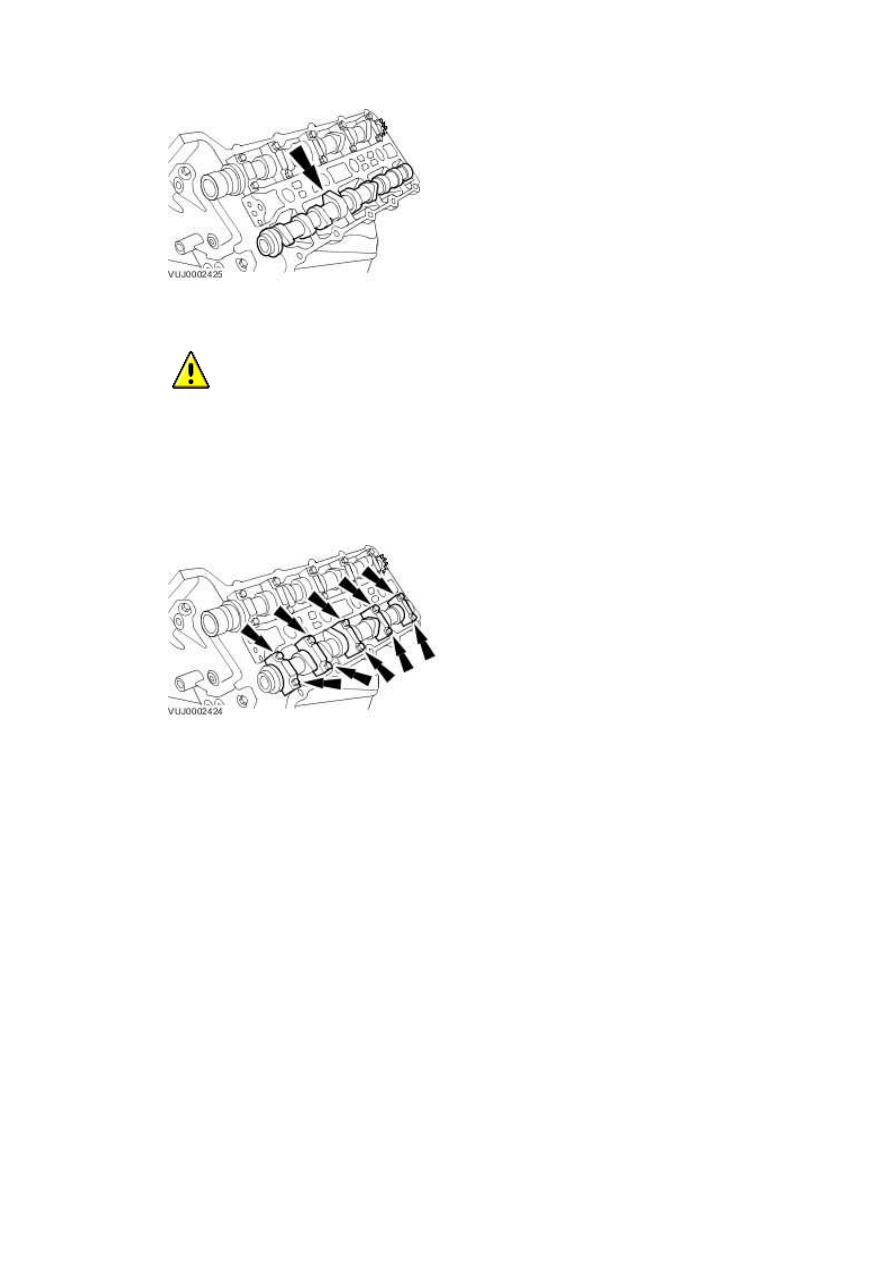

35 . Install the left-hand exhaust camshaft.







36 .

  CAUTION: Alternate bolt tightening to correctly seat the camshaft bearing caps.



Install the camshaft bearing cap bolts evenly.





•

  Tighten to 10 Nm.









37 . NOTE:





Make sure all components are clean.



Apply oil (EP-90) to the camshaft and bearing surfaces, as follows:





•

  To the upper face of each bearing surface in the cylinder head.





•

  To the upper face of each bearing surface in each bearing cap.





•

  On the cam lobes ONLY, not on the base circle area.
