Jaguar XJ (X350). Service manual - part 485

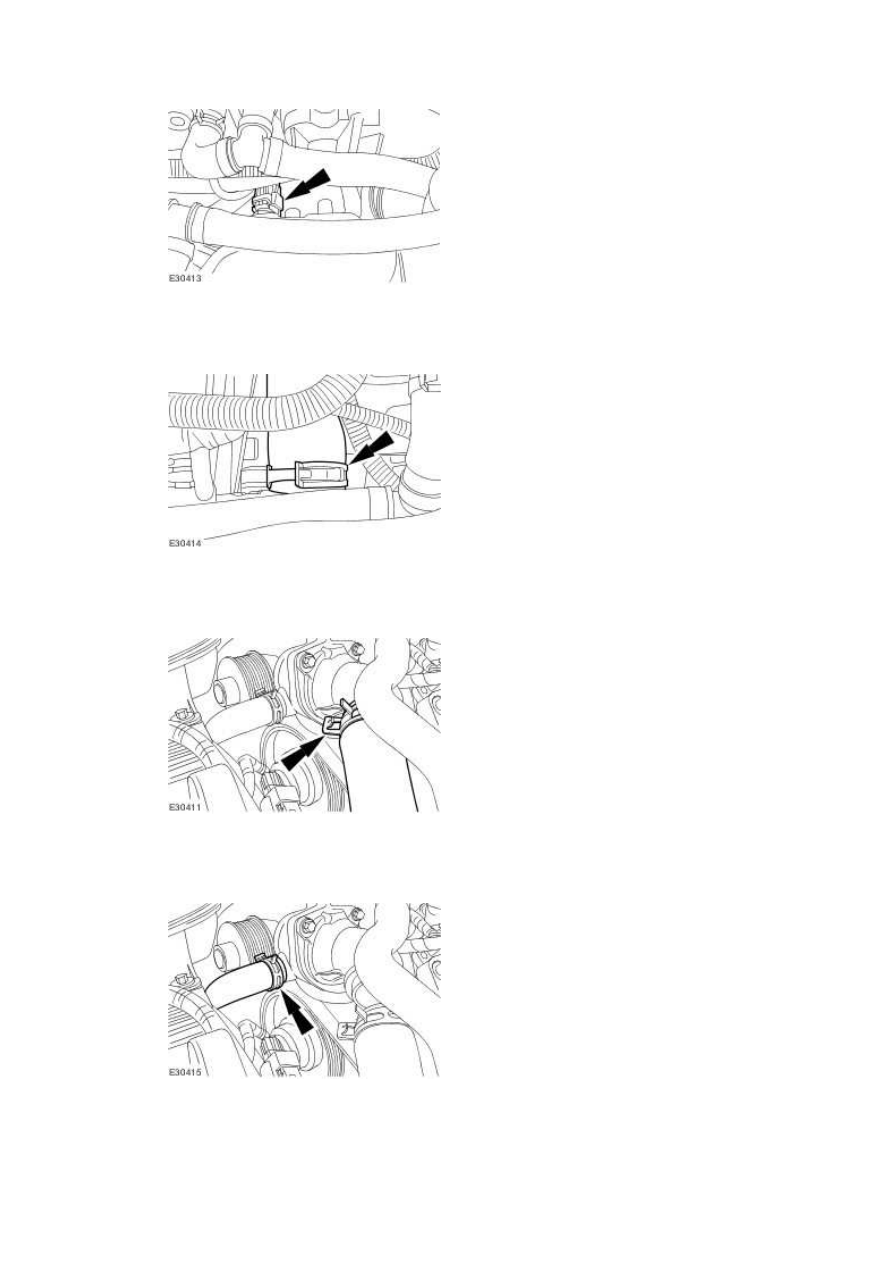

43 . Reposition the thermostat housing hose retaining clip.







44 . Disconnect the hose.







45 . Disconnect the hose.







46 . Disconnect the hose.

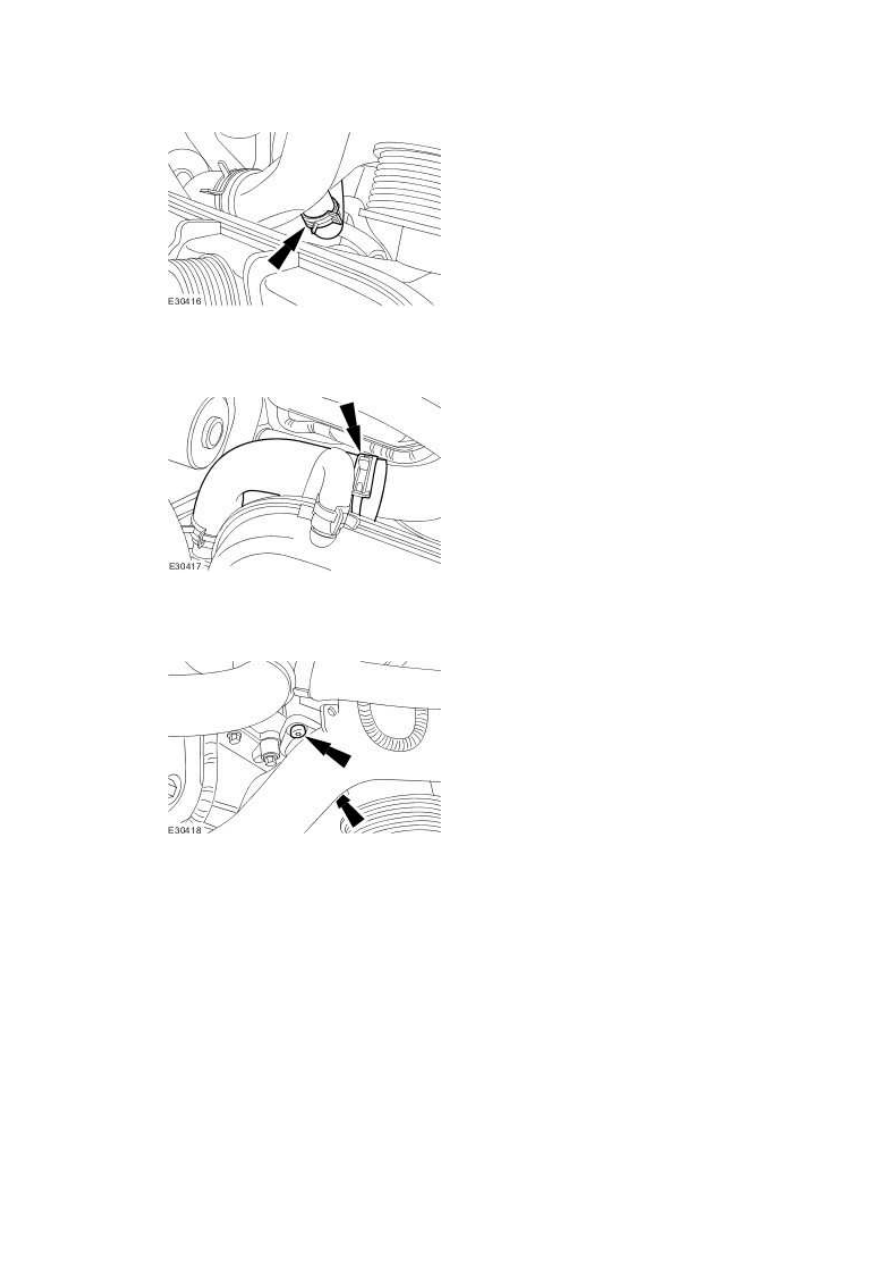

47 . Disconnect the hose.







48 . Remove the thermostat housing retaining bolts.







49 . Remove the thermostat housing.





•

  Remove and discard the thermostat housing O-ring seals.



www.

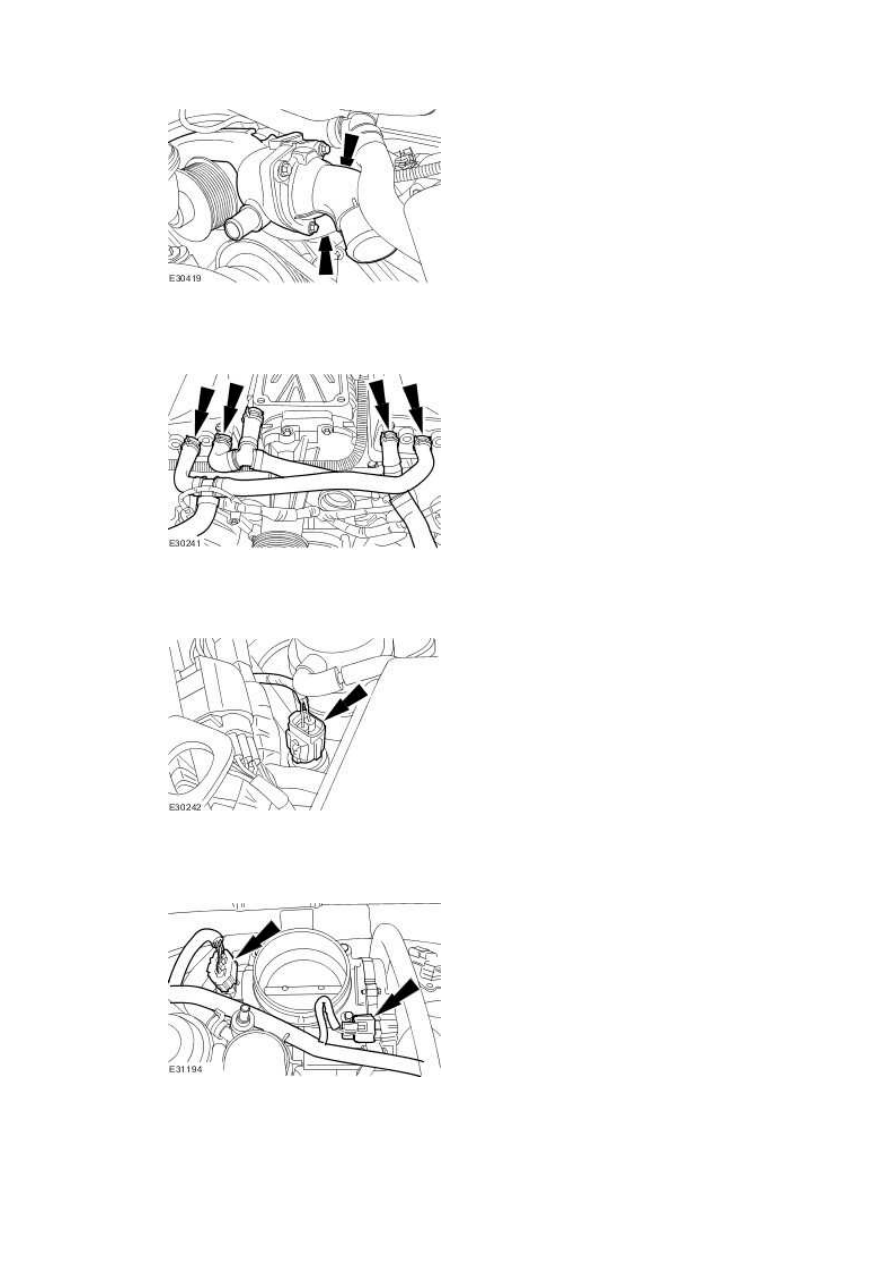

50 . Disconnect the charge air cooler coolant pipes.







51 . Disconnect the intake air temperature (IAT) sensor electrical connector.







52 . Disconnect the electrical connectors.







53 . NOTE:





Cap the exposed ports.

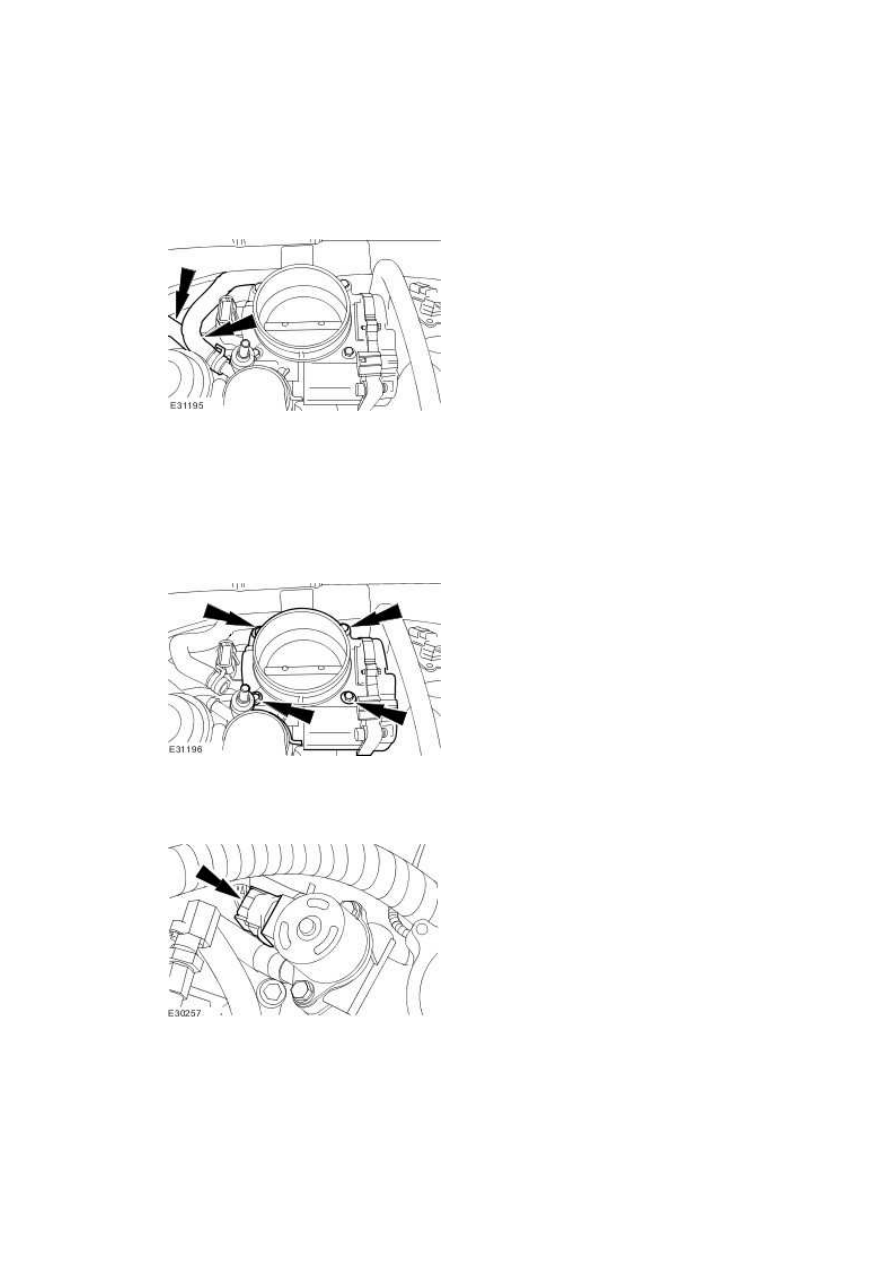

Detach the coolant hose from the throttle body.







54 . Remove the throttle body.





•

  Remove and discard the gasket.









55 . Disconnect the exhaust gas recirculation (EGR) valve electrical connector.
