Jaguar XJ (X350). Service manual - part 482





Camshaft setting

303-530

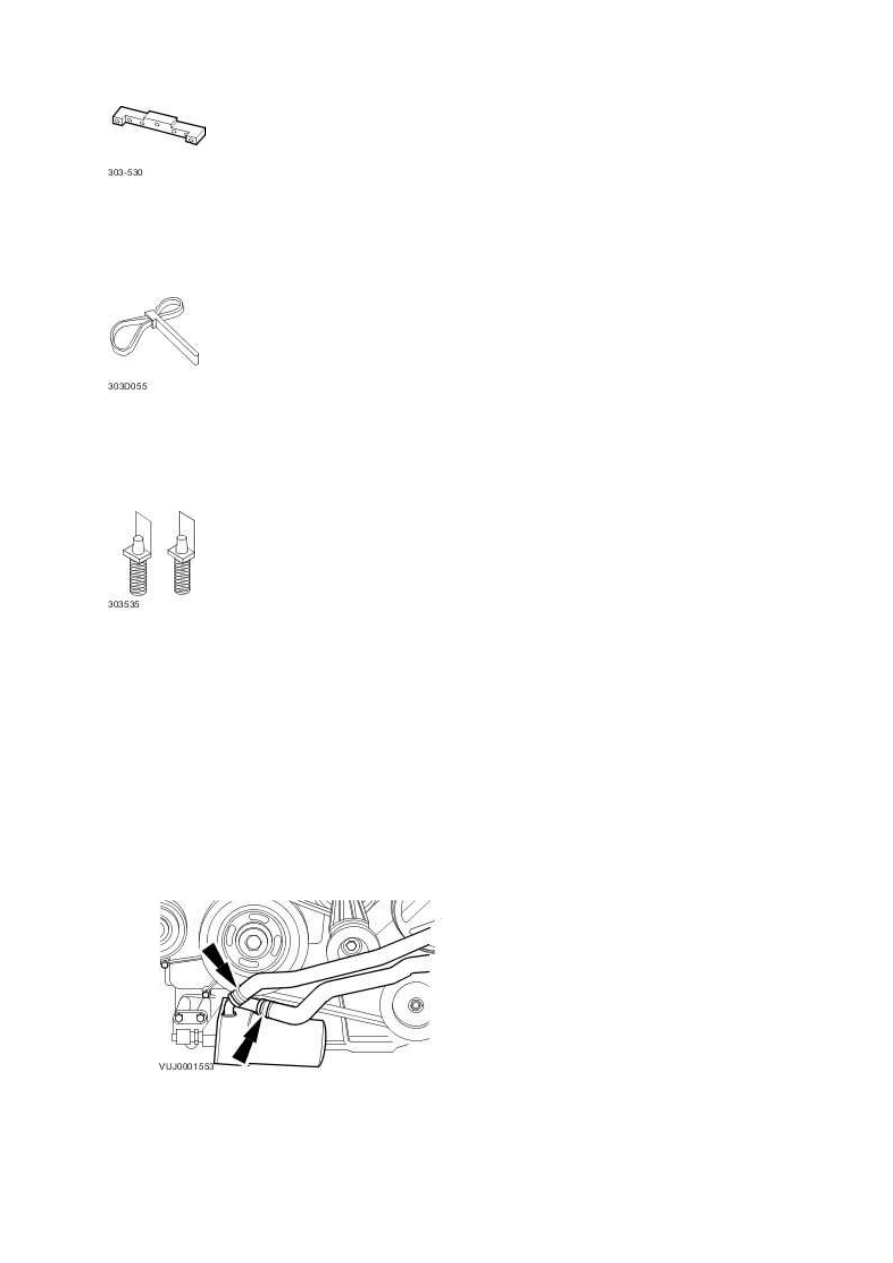

Crankshaft damper holding tool

303-D055









Cylinder Bore Protectors

303-535



Disassembly









1 . Disconnect the oil cooler hoses.

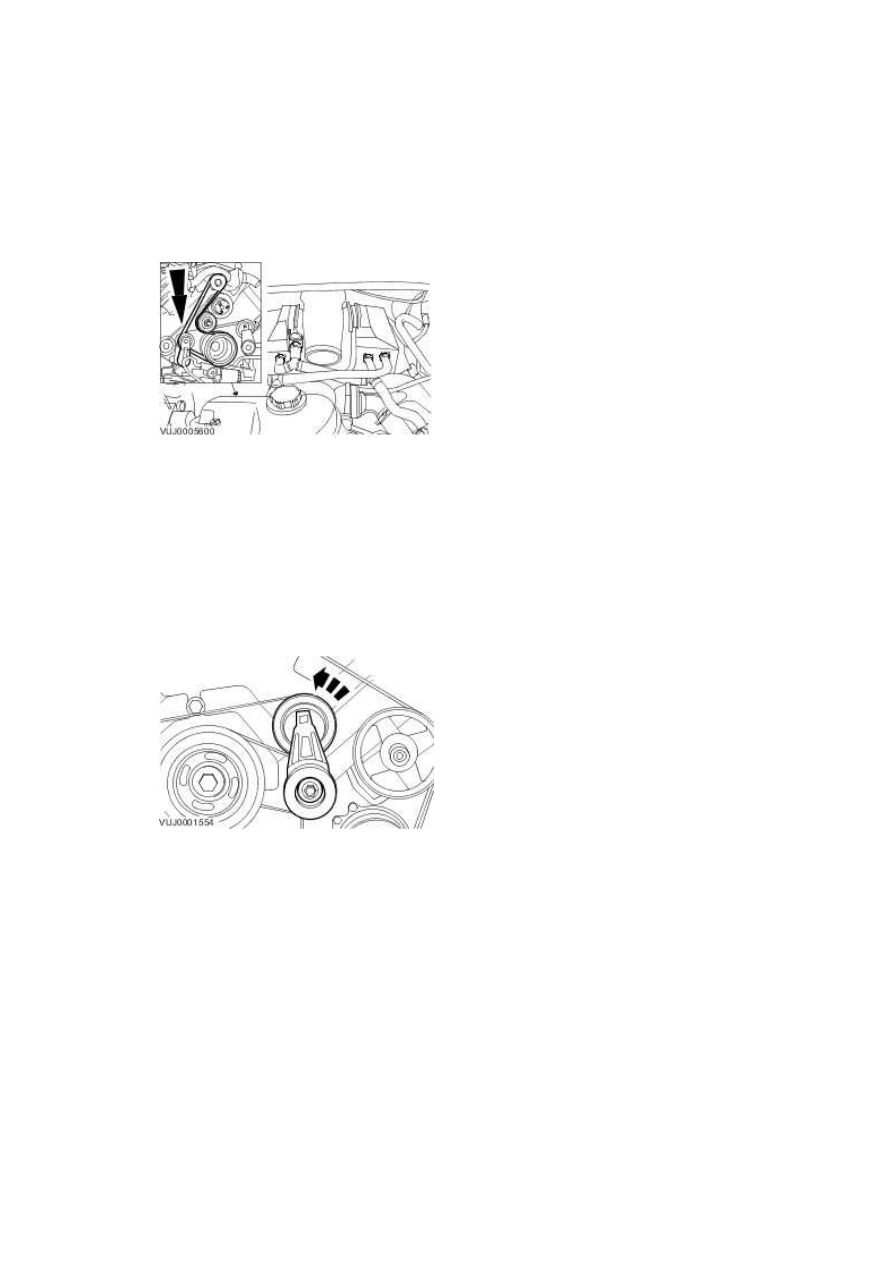

2 . Detach the supercharger belt.





•

  Use a 1/2 inch square drive bar to rotate the supercharger belt tensioner.





•

  Detach the supercharger belt.









3 . Release the accessory drive belt tension.





•

  Use a 3/8 inch square drive bar to rotate the drive belt tensioner.





•

  Detach the accessory drive belt.

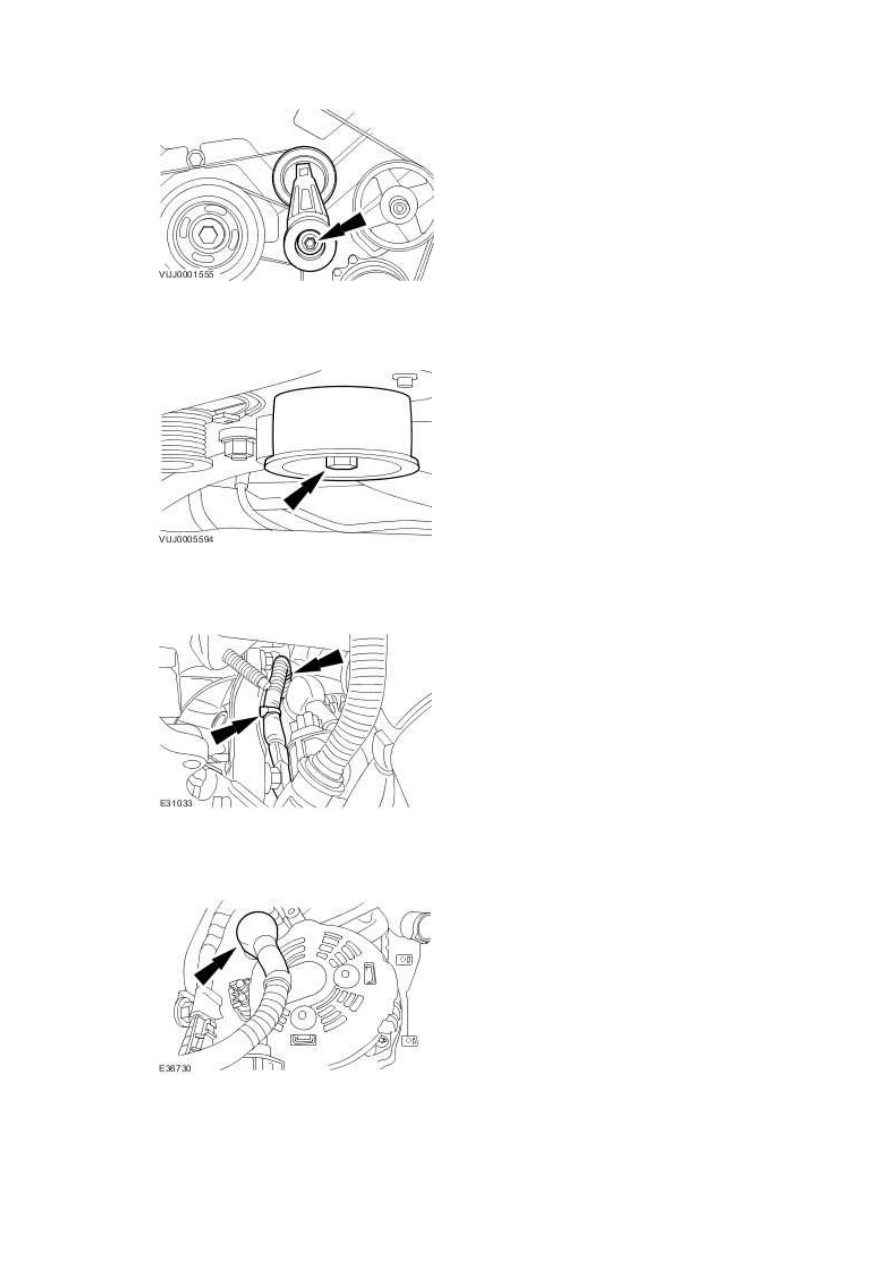

4 . Remove the accessory drive belt tensioner.





•

  Remove the accessory drive belt.



www.







5 . Remove the accessory drive belt idler pulley.







6 . Detach the wiring harness.

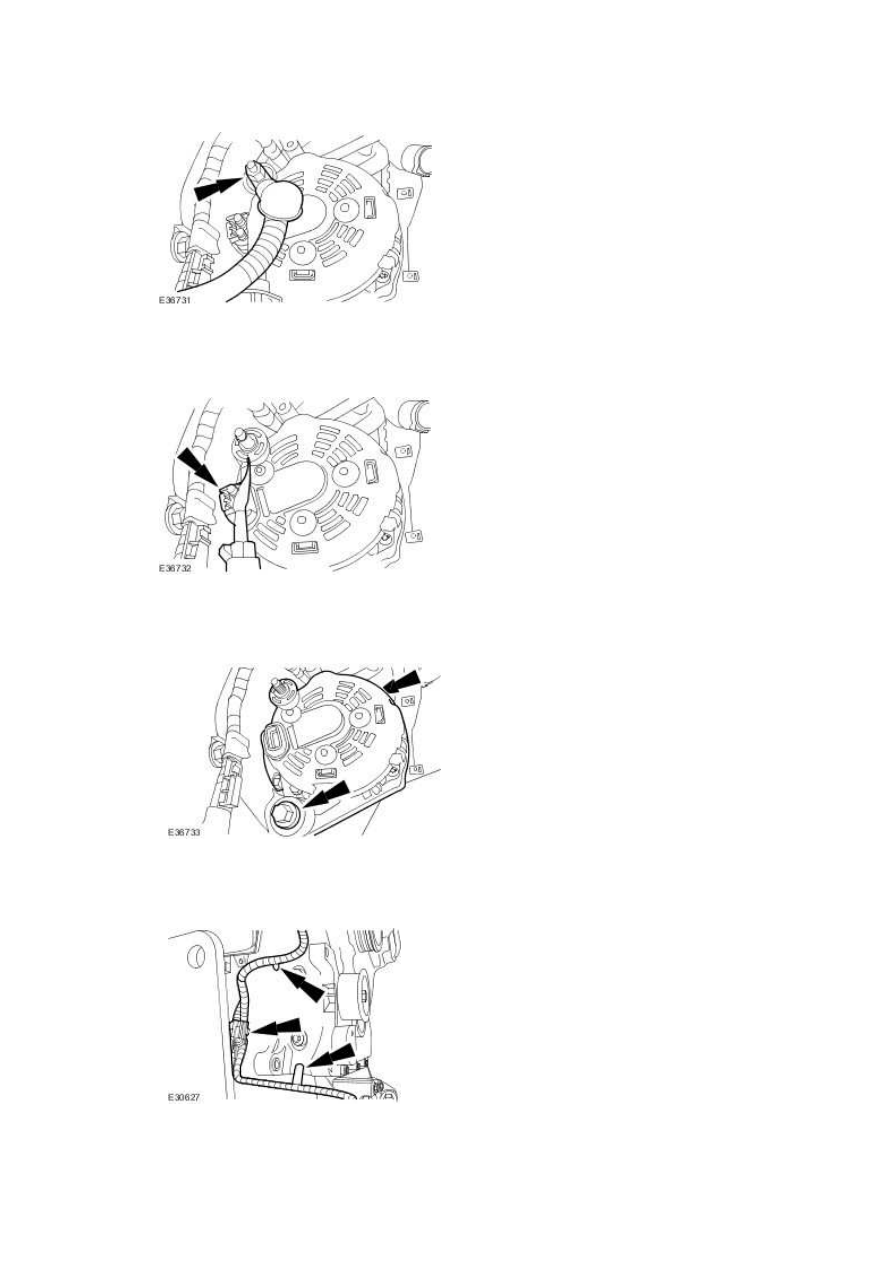

7 . Detach the generator battery positive cable protective cover.







8 . Disconnect the generator battery positive cable.







9 . Disconnect the generator electrical connector.







10 . Remove the generator.







11 . Detach the engine wiring harness.





www.
