Jaguar XJ (X350). Service manual - part 473

Valve Cover LH - VIN Range: G00442-
>G45703 (12.29.43)

Removal

All vehicles

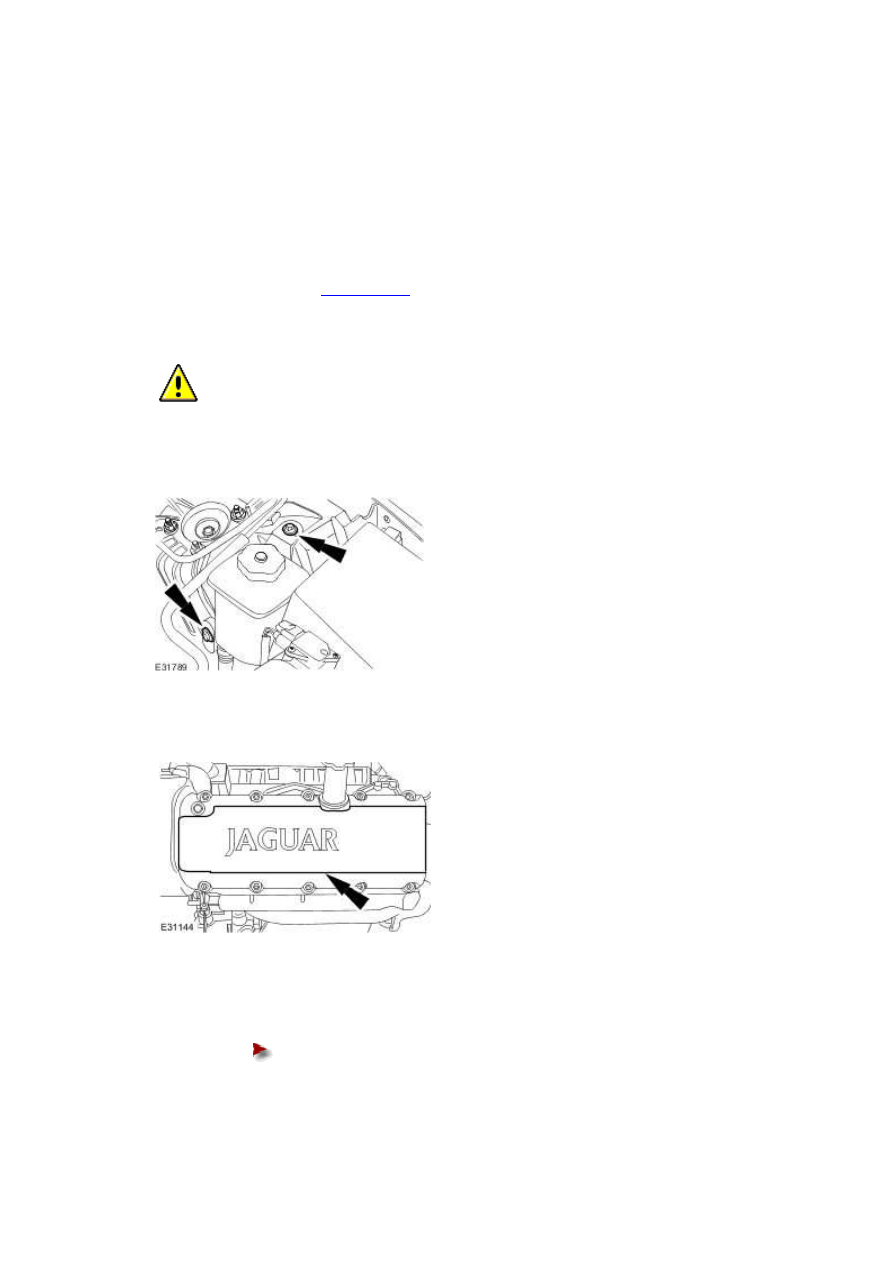

1 . Remove the air cleaner. <<303-12B>>





2

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Detach the power steering fluid reservoir.







3 . Remove the ignition coil-on-plug cover.

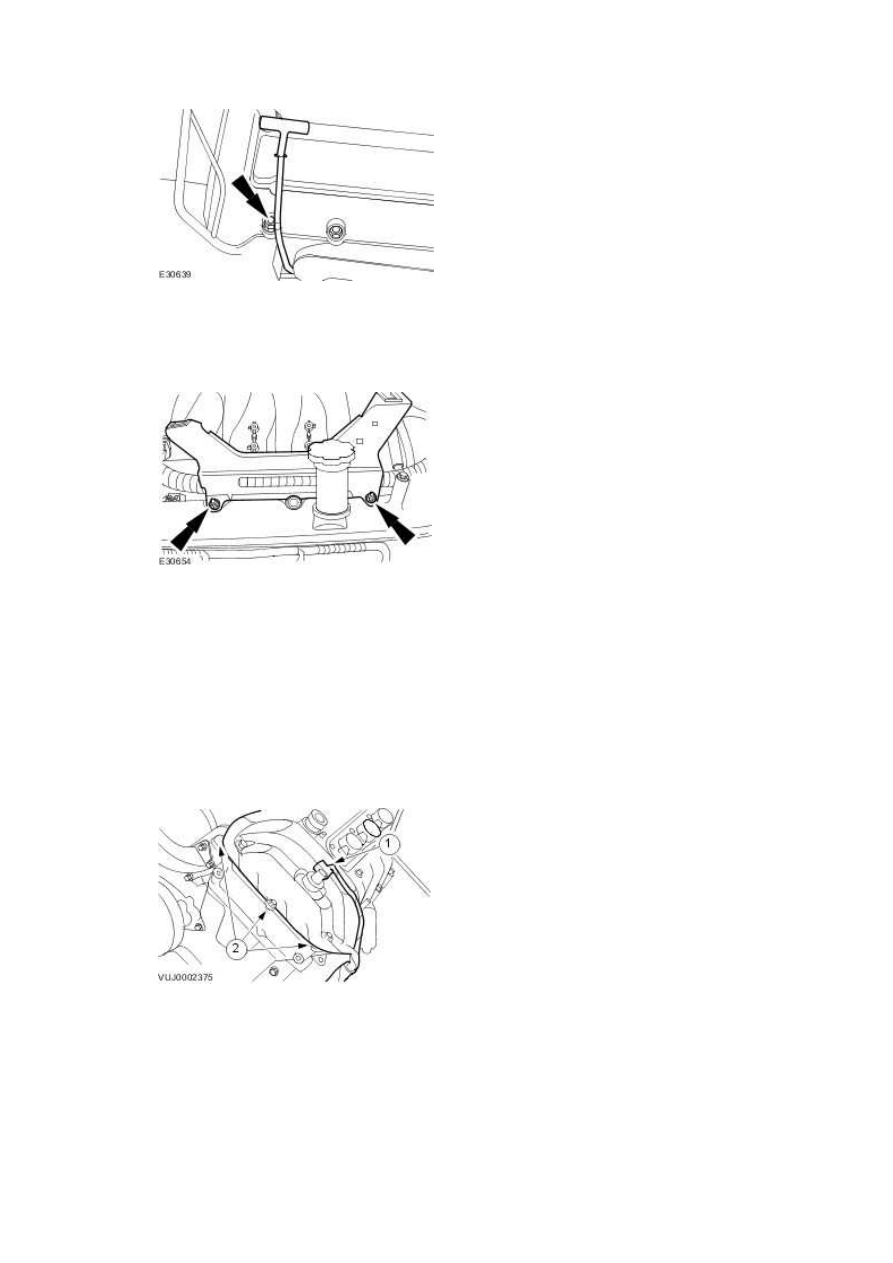

4 . Remove the oil level indicator and tube.





Remove and discard the O-ring seal.









Vehicles without supercharger



5 . Remove the left-hand engine cover bracket.







6

.



Detach the engine wiring harness.



1)

Disconnect the variable camshaft timing (VCT) oil control solenoid electrical

connector.





2) Detach the engine wiring harness.











7 . NOTE:





Right-hand shown left-hand similar.

www.

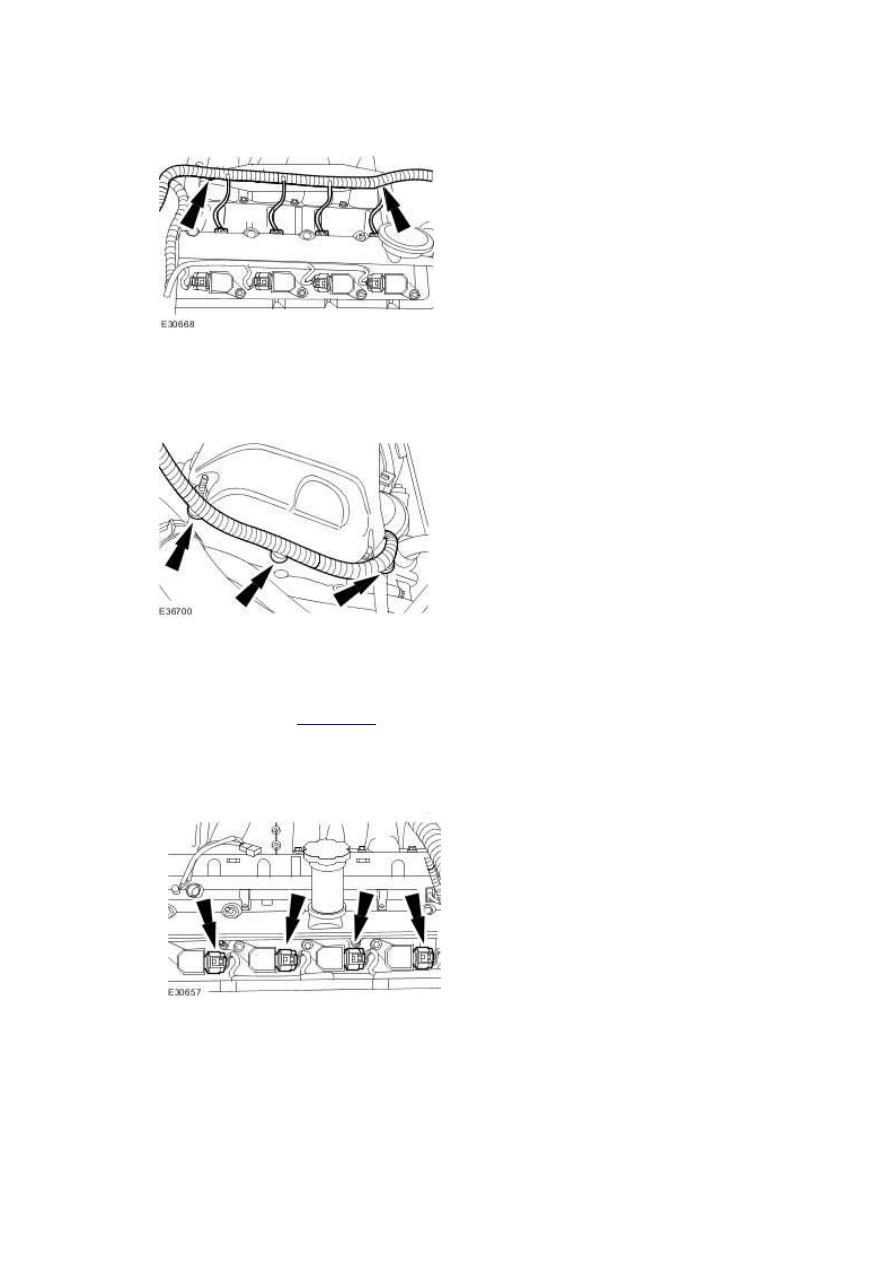

Detach the engine wiring harness.





Vehicles with supercharger



8 . Detach the engine wiring harness.





All vehicles



9 . Detach the fuel line. <<310-00>>





10 . Disconnect the ignition coil-on-plug electrical connectors.

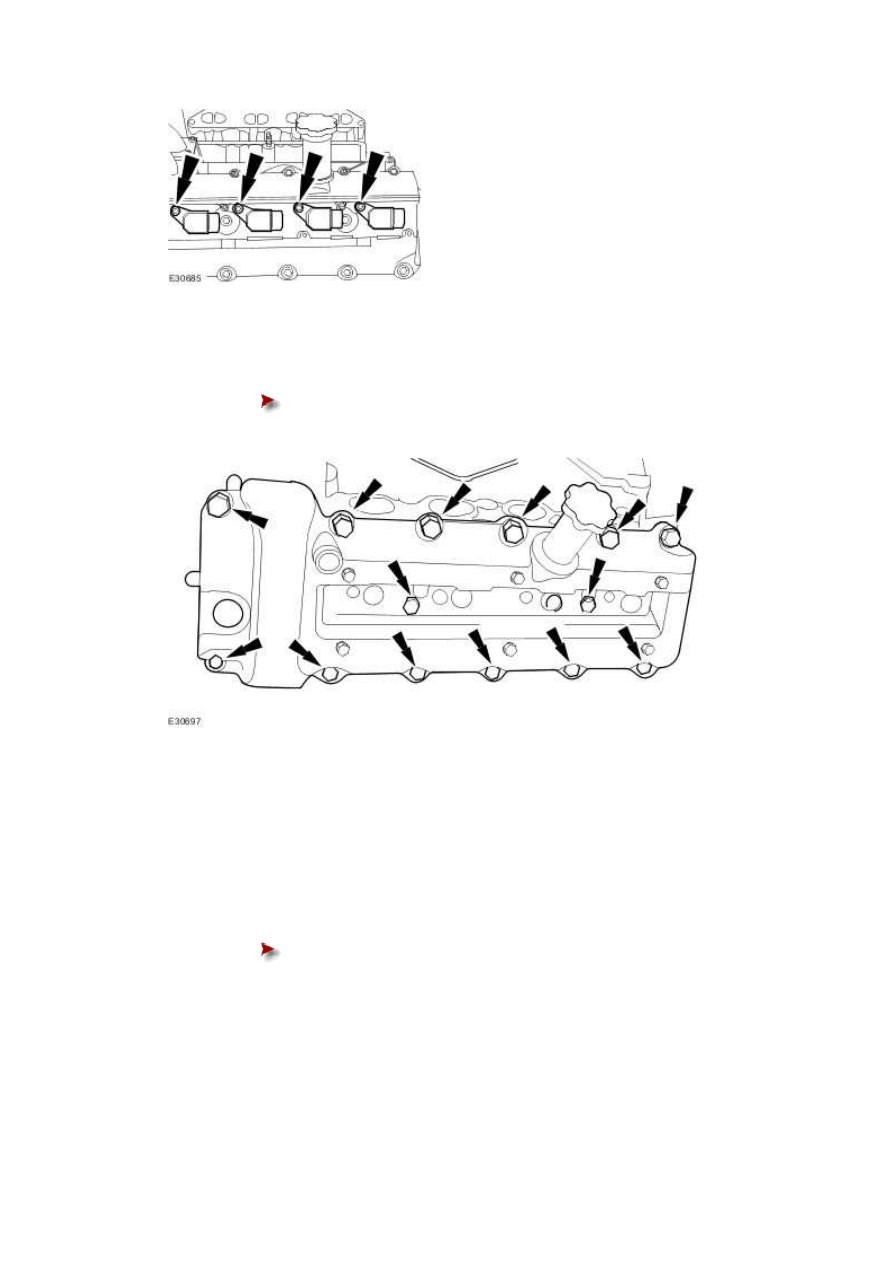

11 . Remove the ignition coil on-plugs.







12 . Remove the valve cover assembly.





Remove and discard valve cover gaskets.











13 . NOTE:





On removal of the valve cover retaining bolts note their positions in the valve cover.



Remove the valve cover retaining bolts.





Remove and discard the valve cover retaining bolt O-ring seals.
