Jaguar XJ (X350). Service manual - part 456

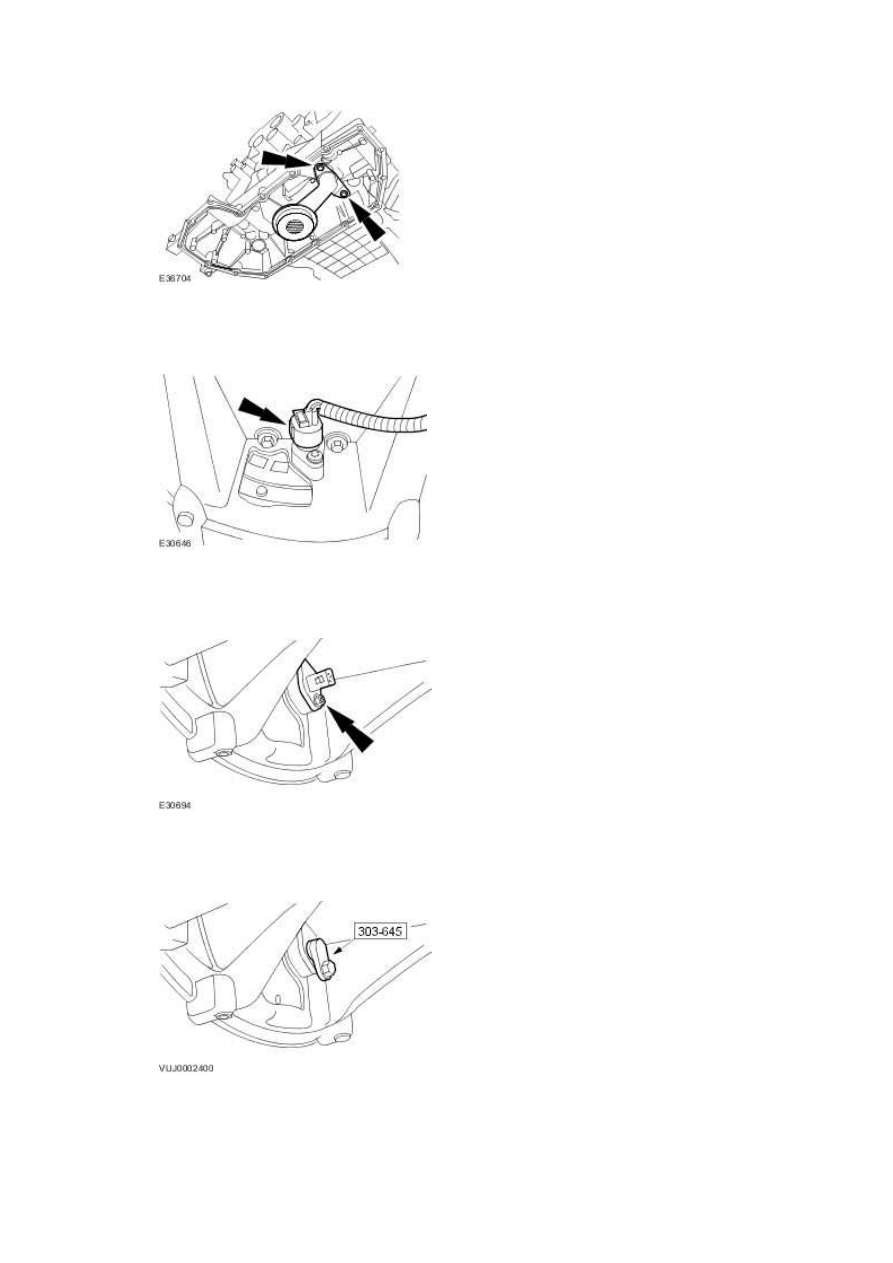

3 . Disconnect the crankshaft position (CKP) sensor electrical connector.







4 . Remove the CKP sensor.







5 . Install the special tool.







6

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)







7 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.











8 . Remove the left-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.

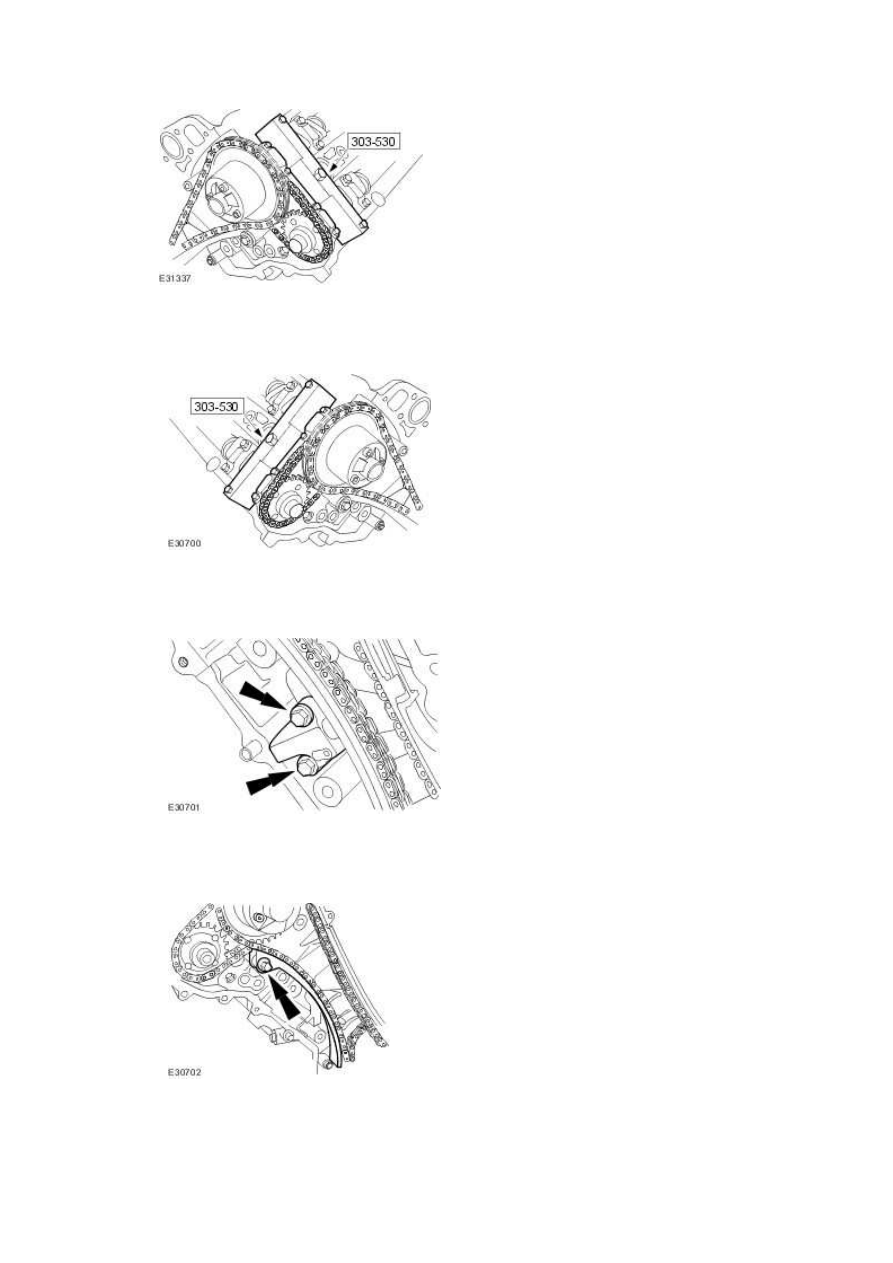

9 . Install the special tool to the left-hand cylinder head.

www.







10 . Install the special tool to the right-hand cylinder head.







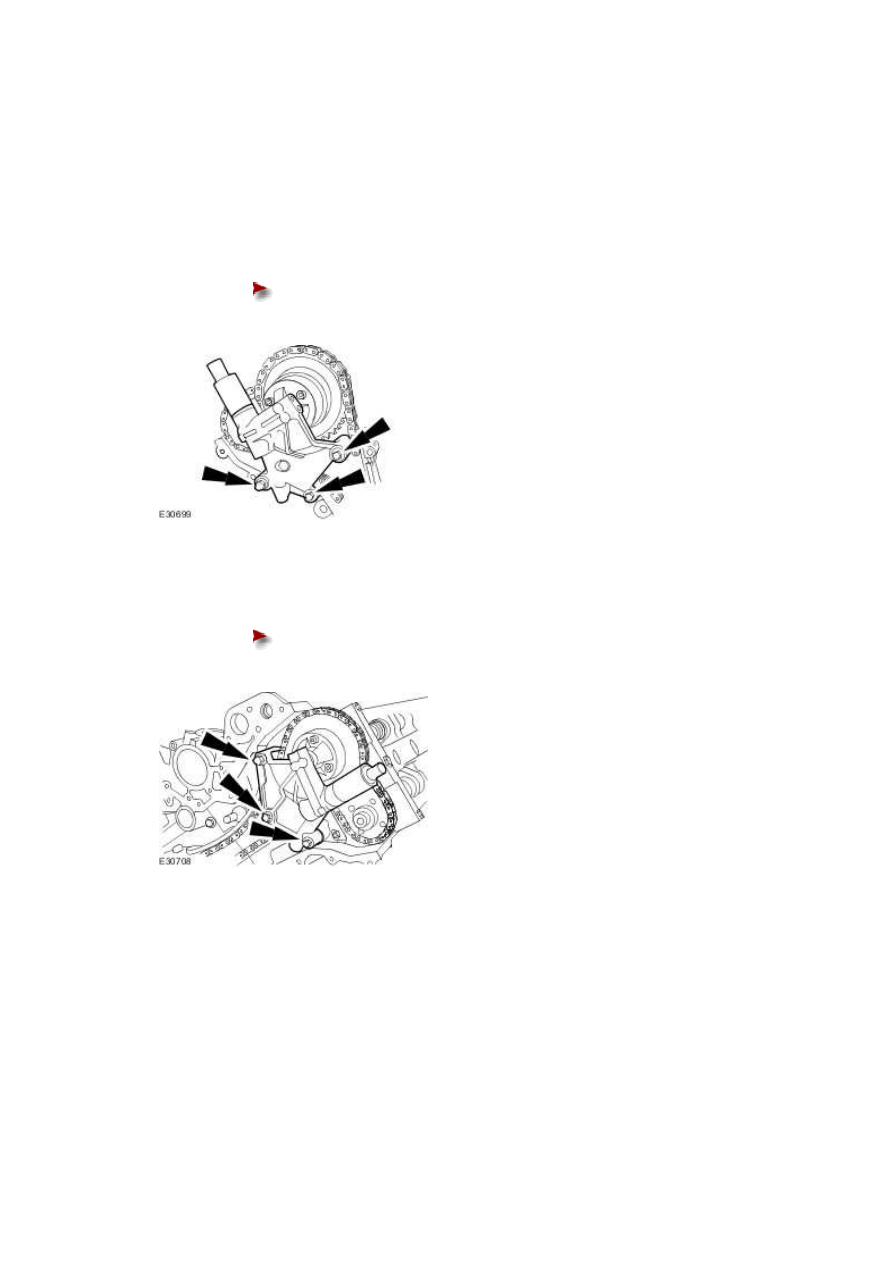

11 . Remove the primary timing chain tensioner assembly.







12 . Remove the primary timing chain tensioner guide.

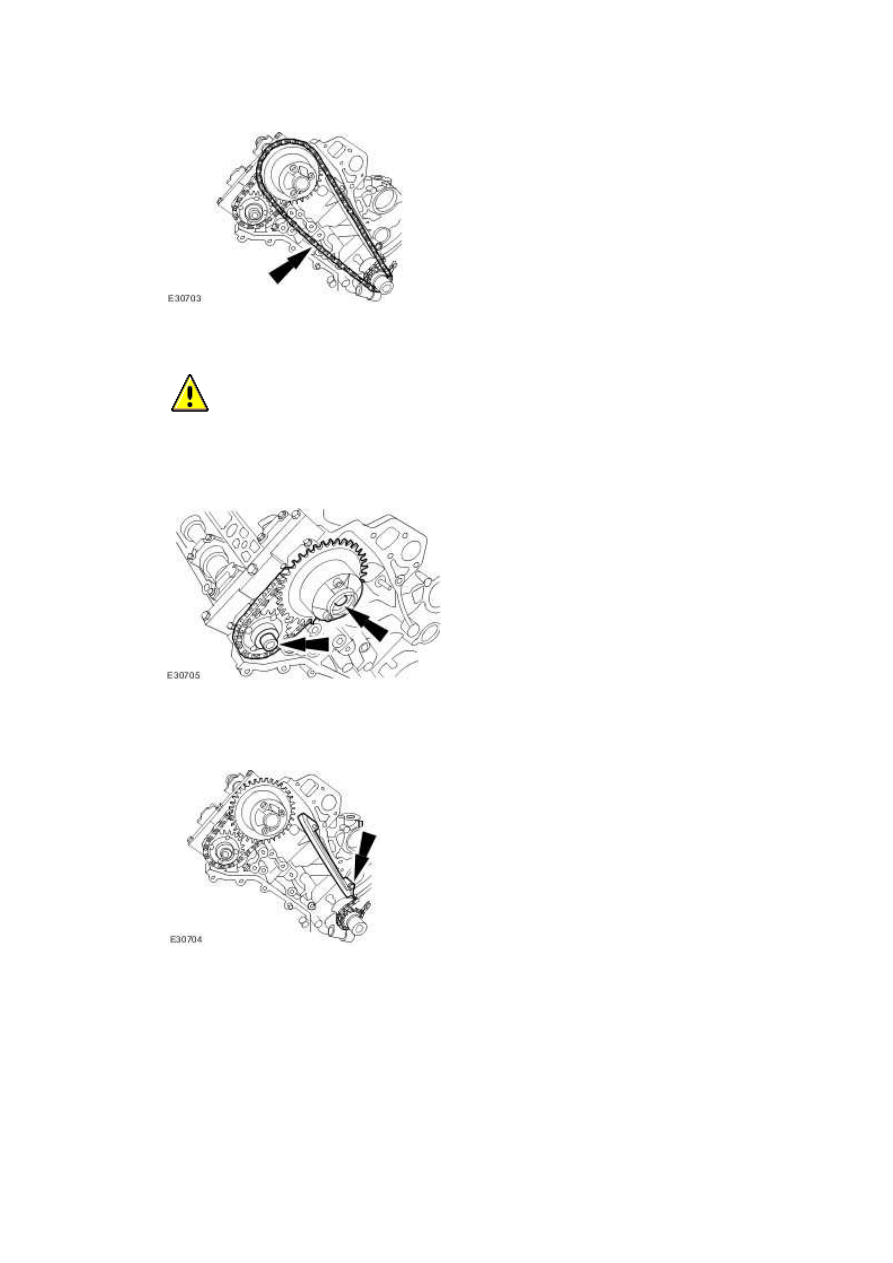

13 . Remove the primary timing chain.







14

.



  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free

to rotate.





Loosen the camshaft sprockets.







15 . Remove the primary timing chain guide.







16 . Remove the primary timing chain tensioner assembly.

www.
