Jaguar XJ (X350). Service manual - part 431

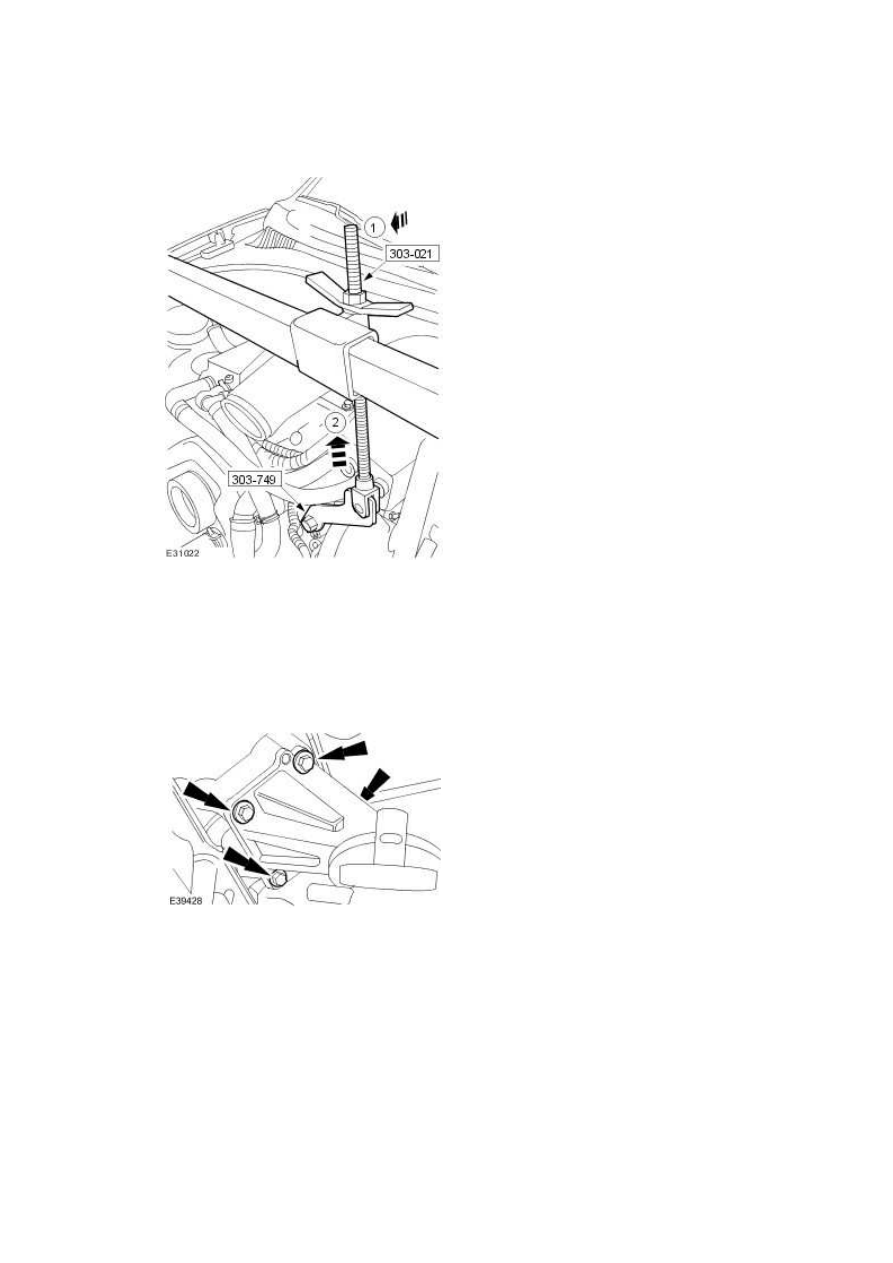

2) Raise the engine to a suitable height.











14 . Raise the vehicle.





15 . Remove the engine mount and bracket assembly.

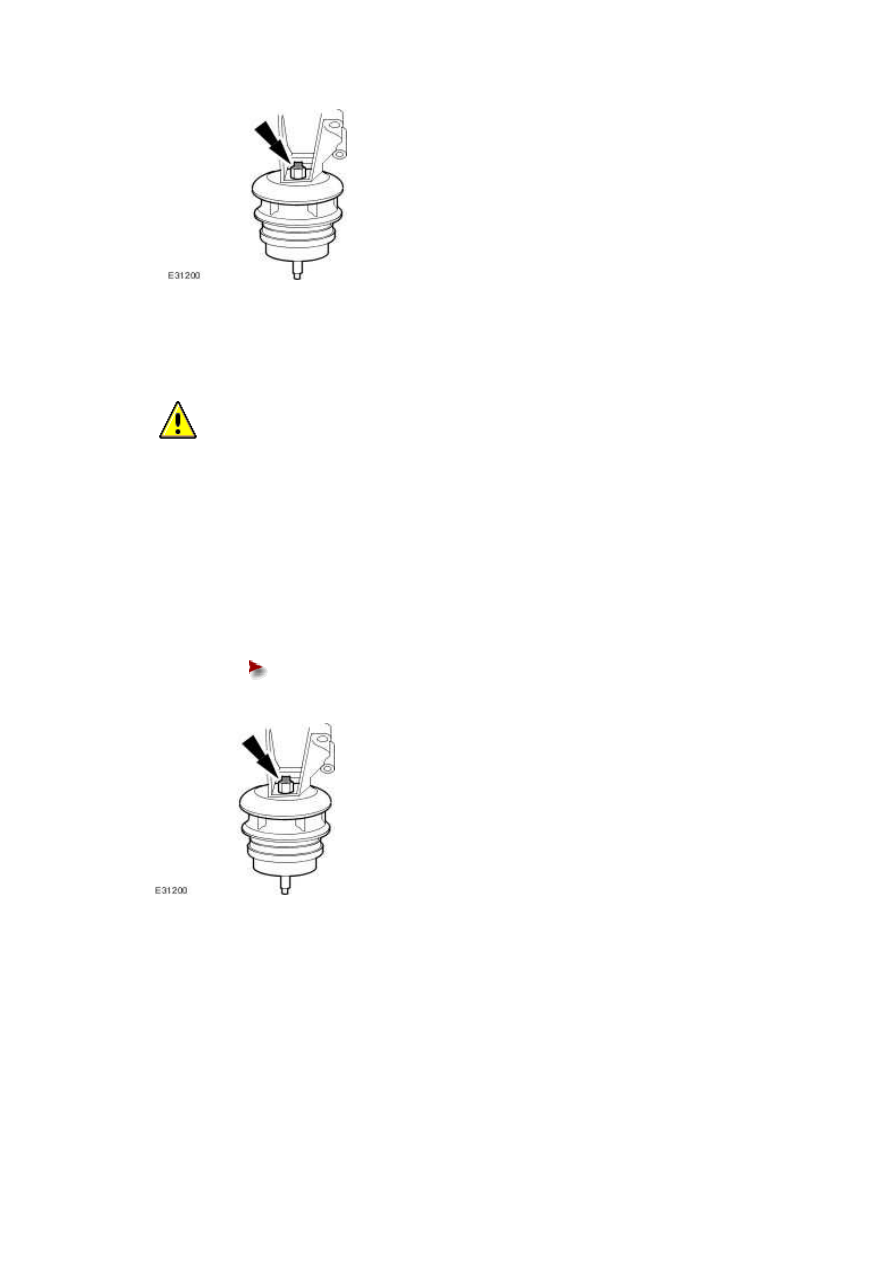

16 . NOTE:





Remove and discard the engine mounting securing nut.



Remove the engine mount.







Installation



1

.



  CAUTION: Make sure the engine mount location peg is correctly located into the

engine bracket. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Install a new engine mounting securing nut.

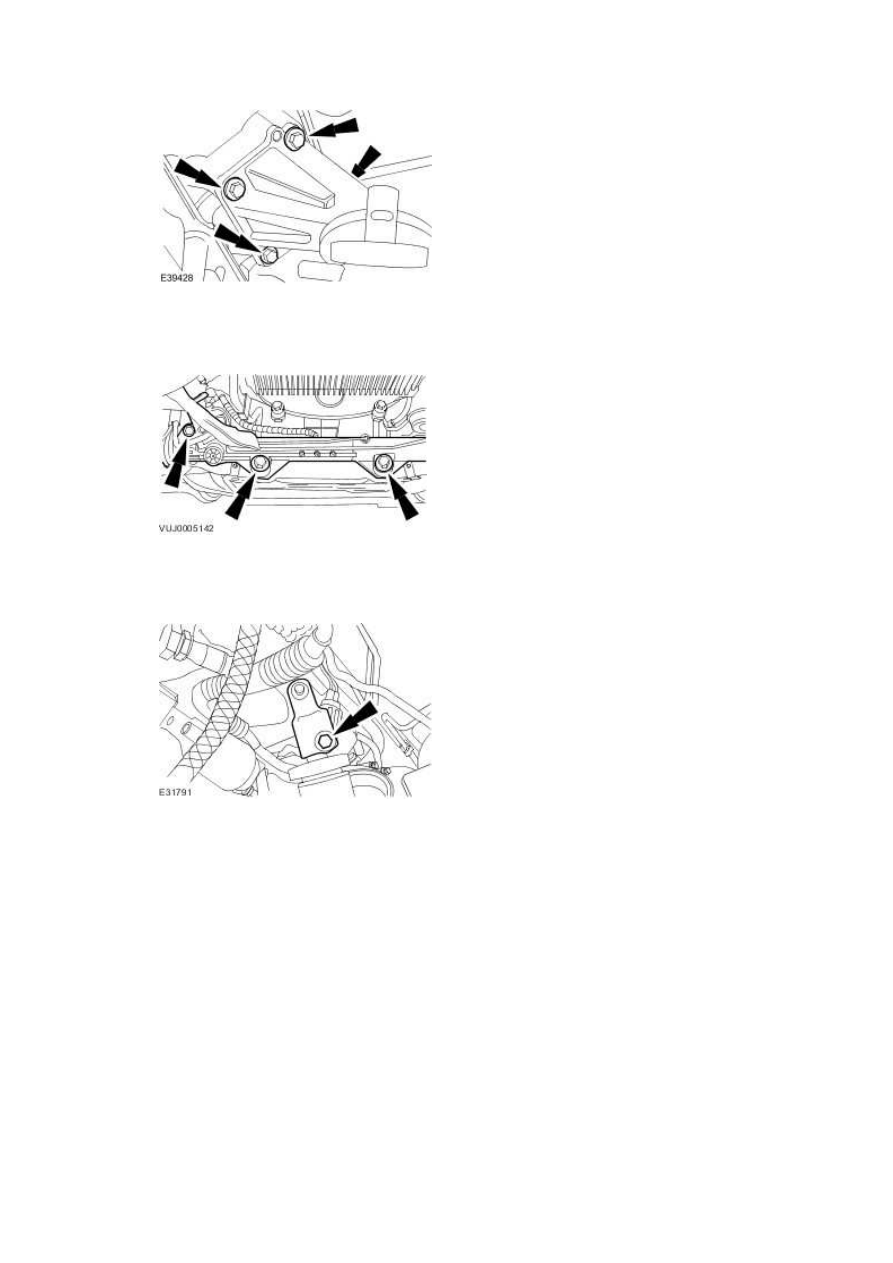

To install, reverse the removal procedure.





Tighten to 55 Nm (+/- 15%).











2 . Tighten to 40 Nm (+/- 15%).

www.







3 . Tighten to 100 Nm.







4 . Tighten to 35 Nm.

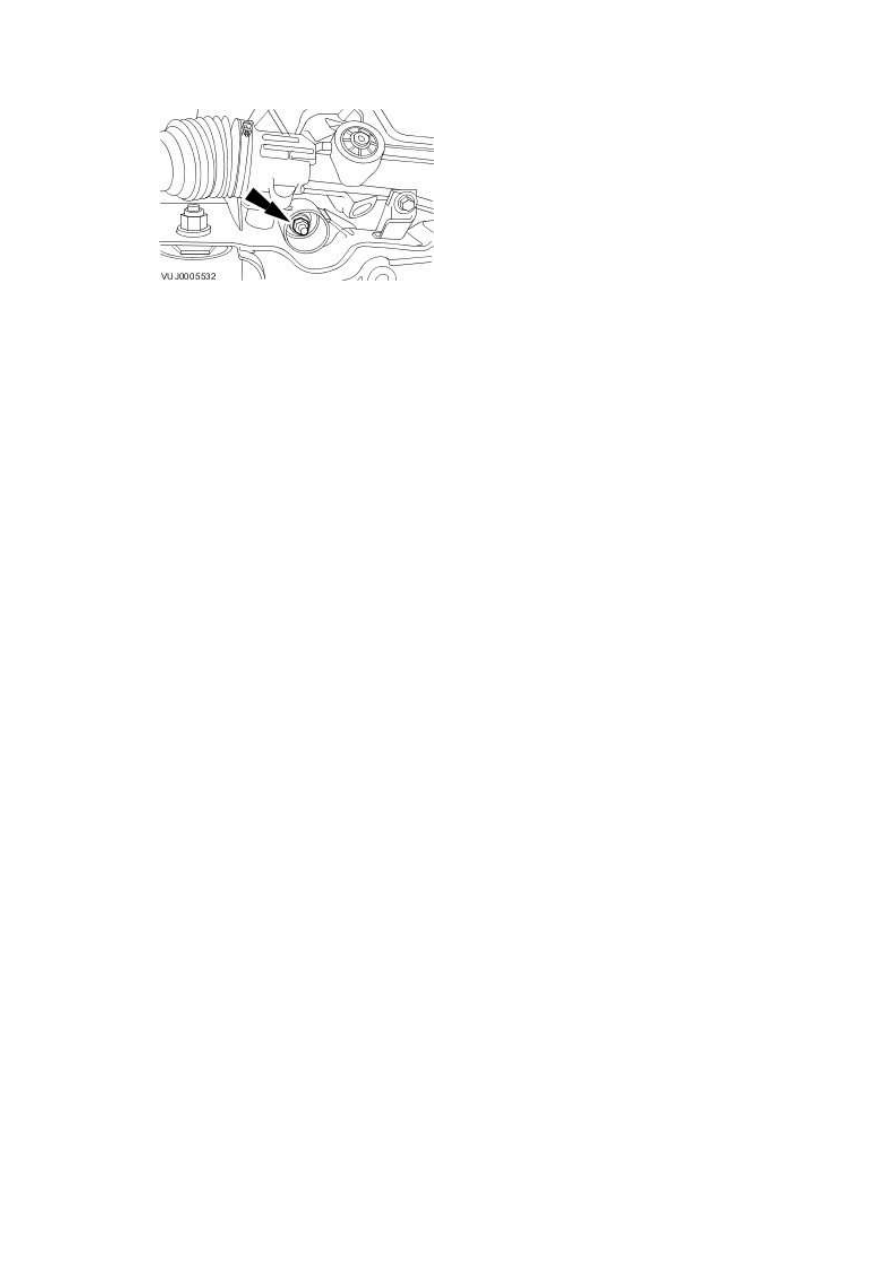

5 . NOTE:





Install a new engine mounting securing nut.



Tighten to 63 Nm (+/- 15%).
