Jaguar XJ (X350). Service manual - part 427







29 . Detach the engine harness.







30 . Remove the engine front cover.





Remove and discard all the seals.











Installation

All vehicles



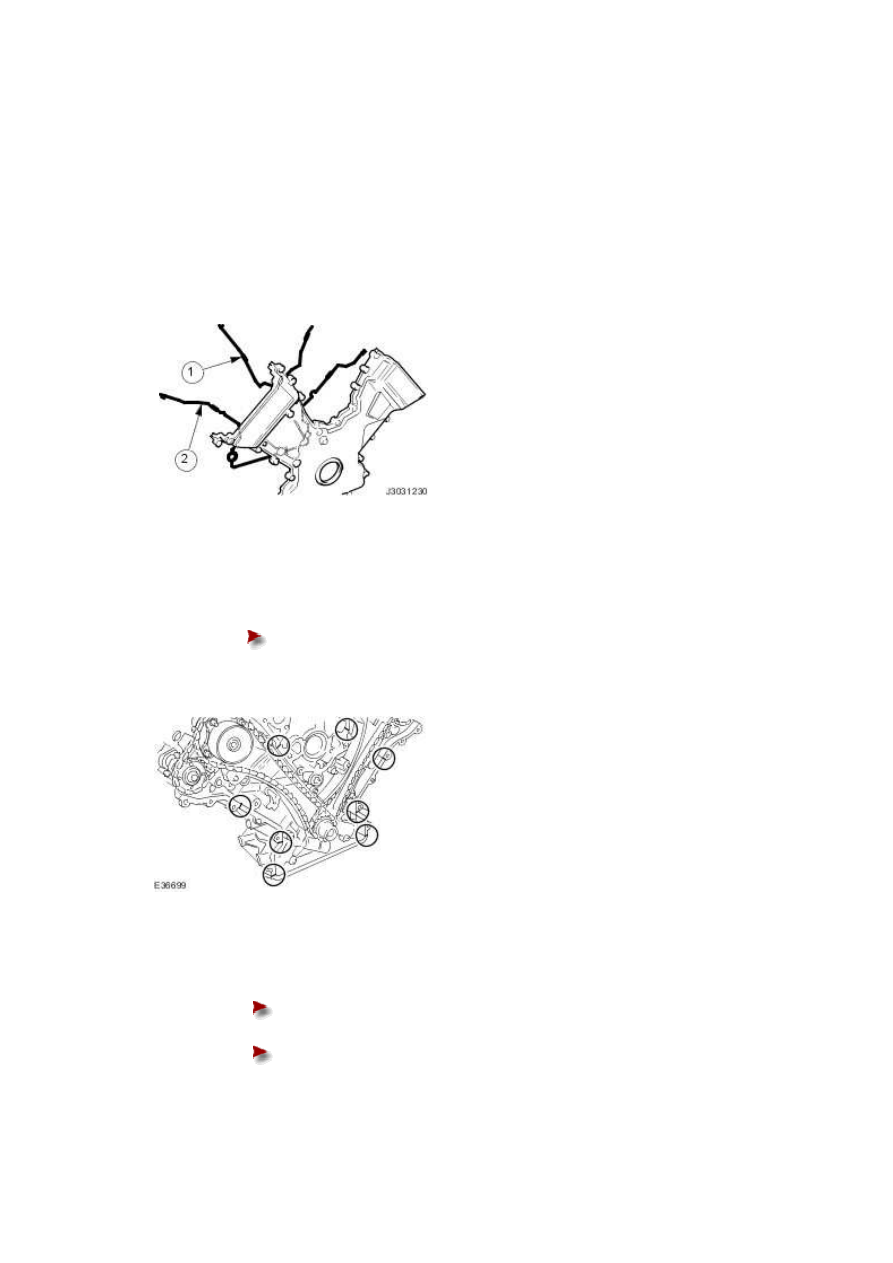

1 . Install new seals to the timing cover.



1) Install the new seal to the inner groove on the face of the timing cover.





2) Install the new seal to the outer groove on the face of the timing cover.











2

.



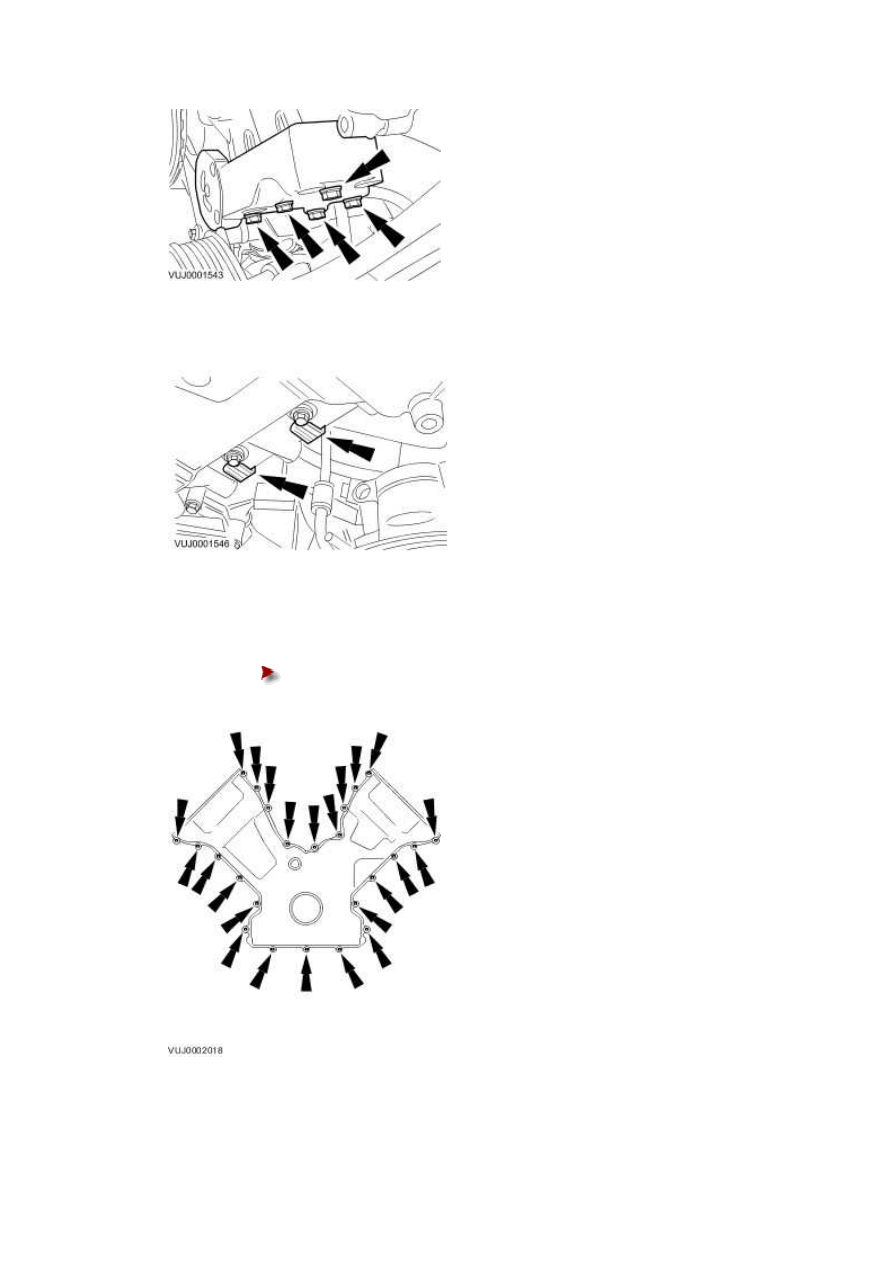

Apply sealant to the eight joints on the engine face.





Sealant beads to be 3mm diameter and 12mm long. Cut the nozzle of the

sealant tube to produce a 3 mm (0.12 in) bead. (Install and tighten the

securing bolts within twenty minutes of sealant application).











3 . Install the timing cover.





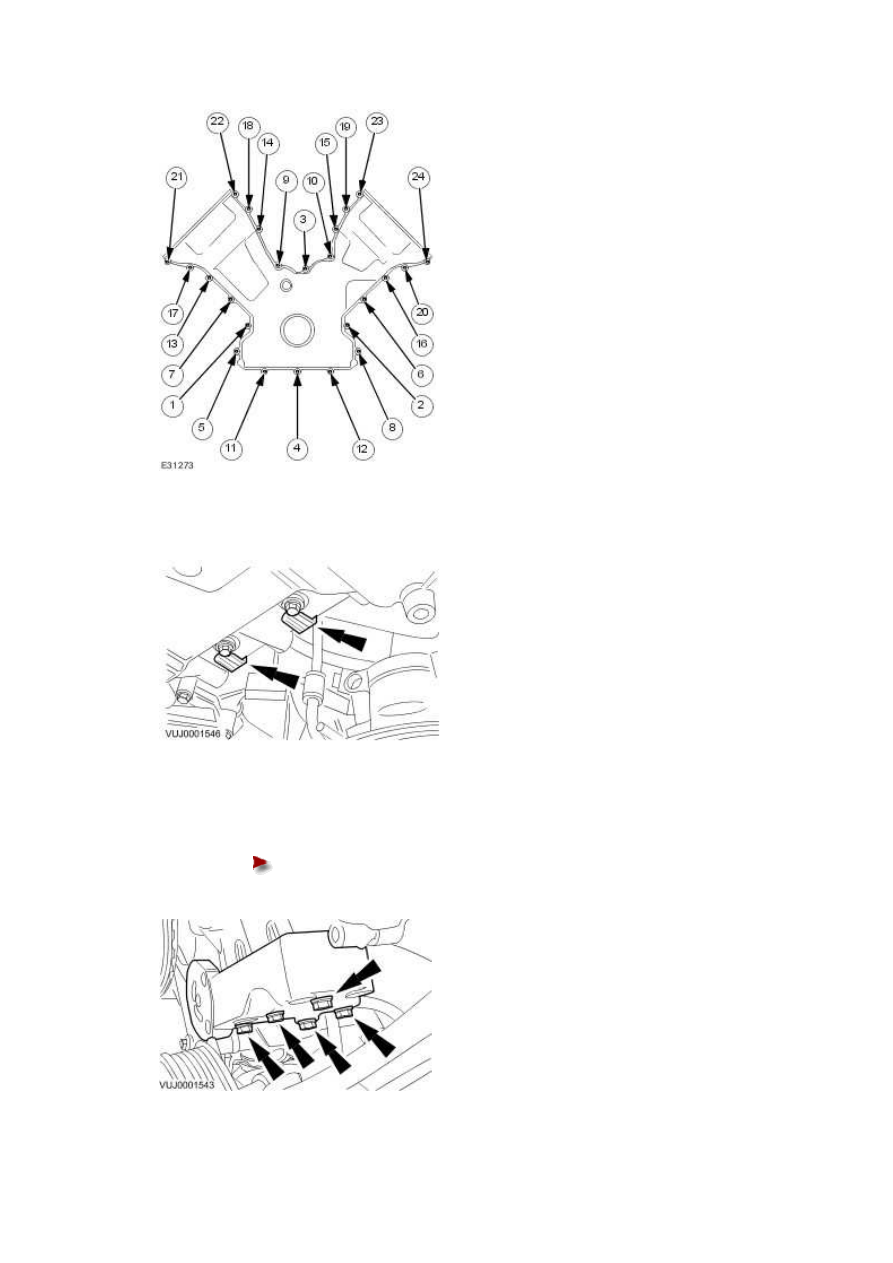

Tighten in the sequence shown.







Tighten to 12 Nm.





www.







4 . Attach the engine harness.







5 . Install the power steering pump mounting bracket.





Tighten to 25 Nm.









Vehicles with supercharger



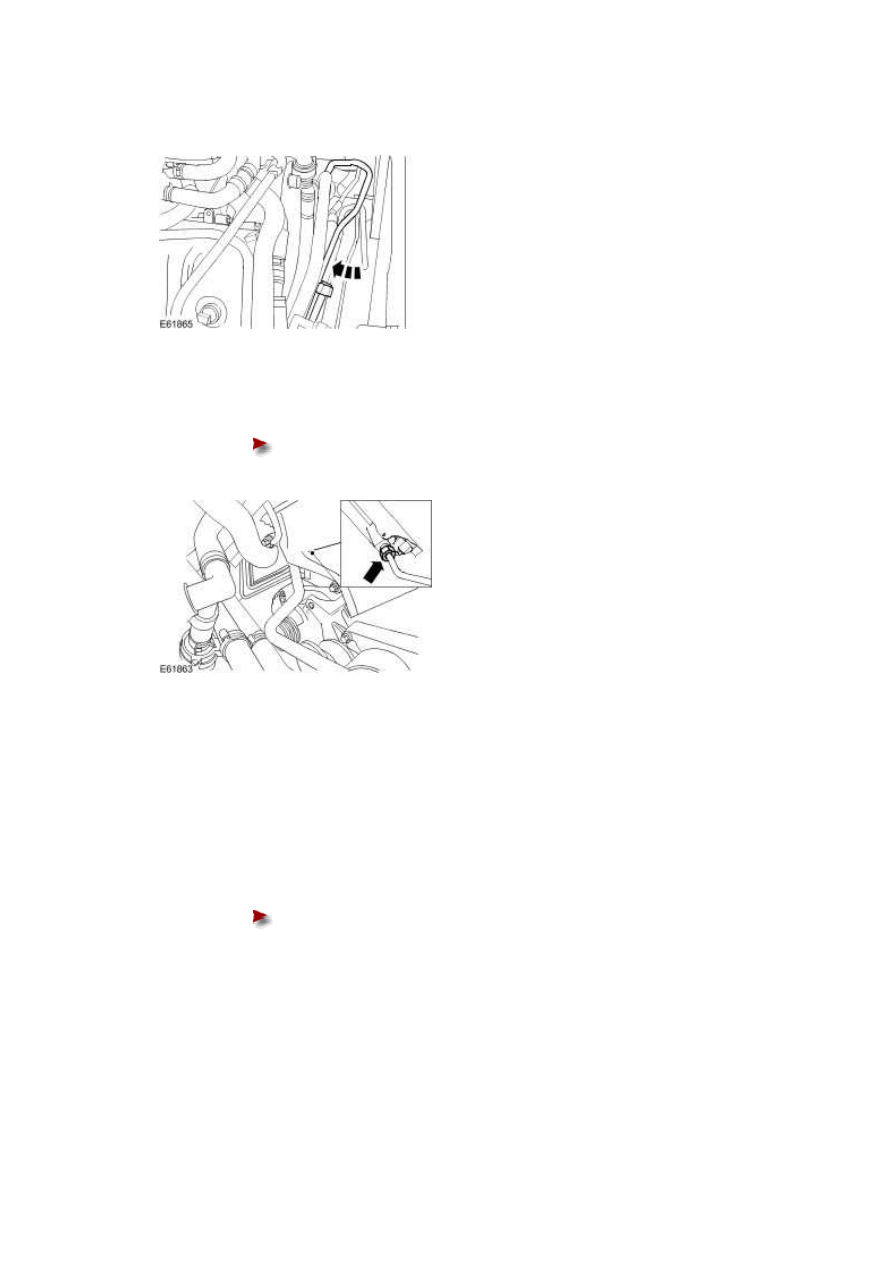

6 . Install the AIR control valve to exhaust manifold tube.







7 . Connect the AIR control valve to exhaust manifold tube.





Tighten to 35 Nm.









All vehicles



8 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Reposition the AIR control valve and bracket assembly.





Tighten to 8 Nm.





www.
