Jaguar XJ (X350). Service manual - part 415







46 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)



Vehicles without supercharger



47

.



Install the intake manifold.

For additional information, refer to Intake Manifold - VIN Range: G00442->G45703

(30.15.01)





Vehicles with supercharger



48 . Install the lower intake manifold.





Tighten to 22 Nm.











49 . Install the charge air cooler.

For additional information, refer to Charge Air Cooler



All vehicles



50  Install the engine front cover.

.



For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)







51 . Carry out the valve clearance check.

For additional information, refer to Valve Clearance Check (12.29.47)







www.

Cylinder Head LH - VIN Range: G45704-
>G99999 (12.29.02)

Special Service Tools





Camshaft setting/locking Tool

303-530







Timing chain tensioning tool

303-532







Crankshaft setting, main tool

303-645

Removal

All vehicles

  CAUTION: If a replacement cylinder head is to be installed to a vehicle with variable

camshaft timing (VCT) the cylinder head must have the oil gallery blind rivet removed before

installation.







1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)

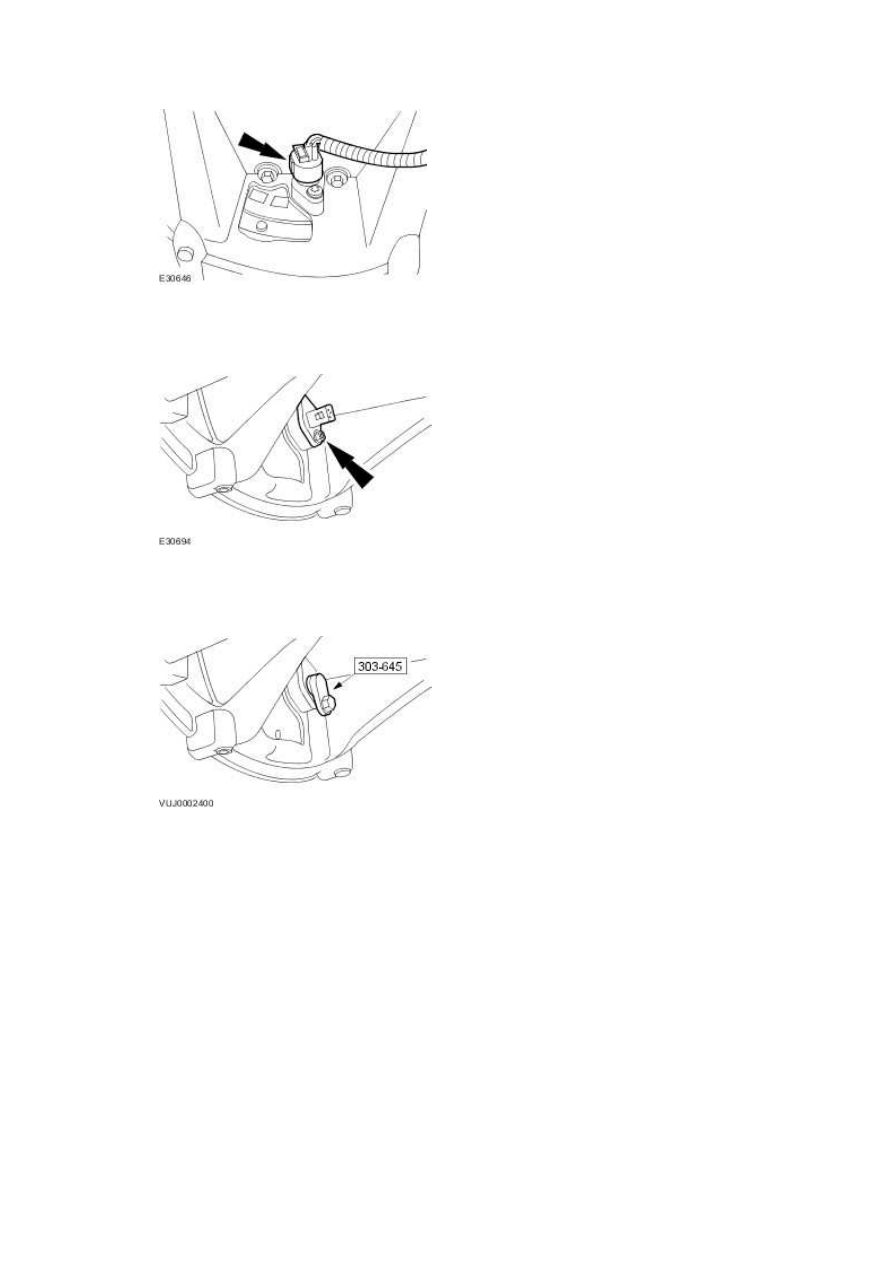

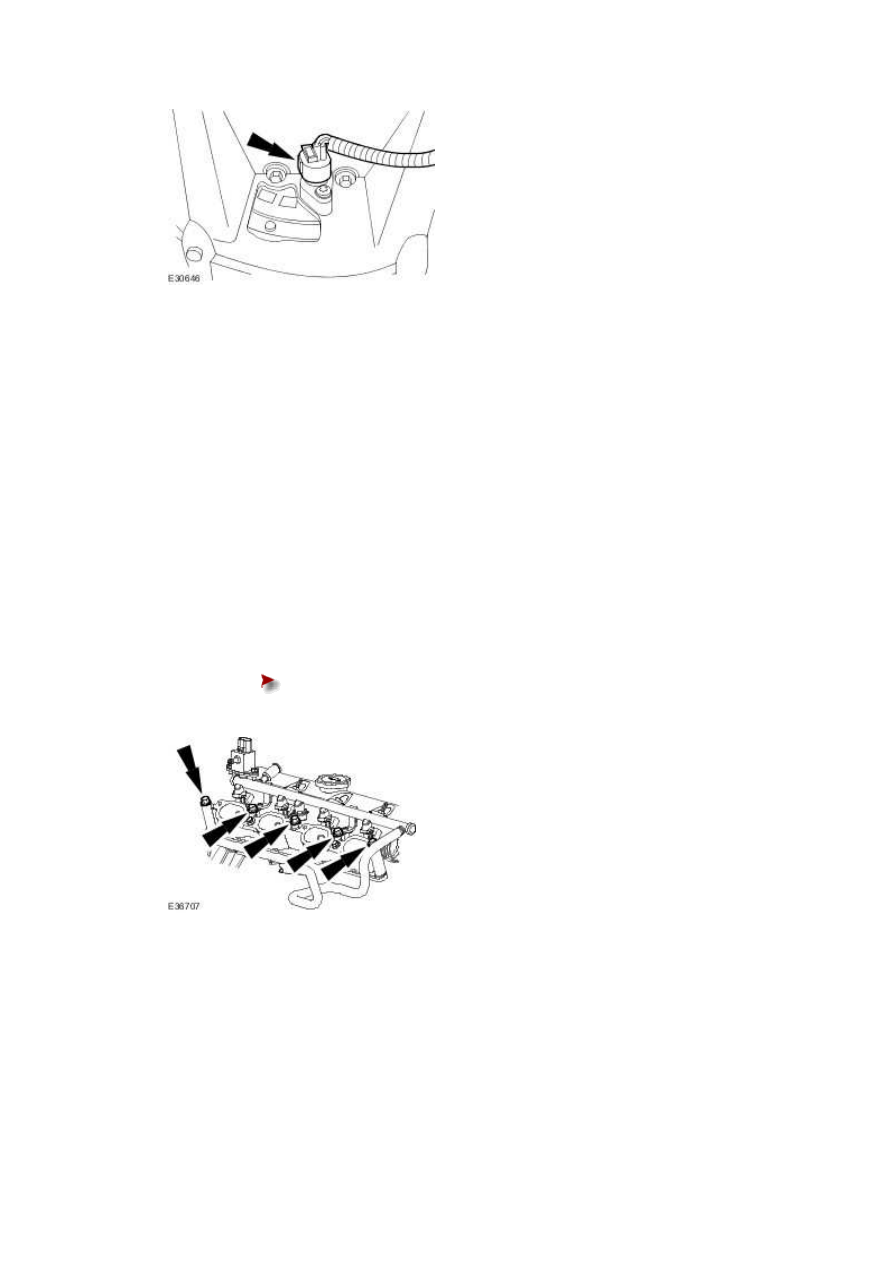

2 . Disconnect the crankshaft position (CKP) sensor electrical connector.







3 . Remove the CKP sensor.







4 . Install the special tool.





Vehicles without supercharger



5 . Remove the intake manifold.

For additional information, refer to Intake Manifold - VIN Range: G45704->G99999 (30.15.01)



Vehicles with supercharger



6 . Remove the charge air cooler.

For additional information, refer to Charge Air Cooler
