Jaguar XJ (X350). Service manual - part 404







23 . Remove the special tool from the left-hand cylinder head.

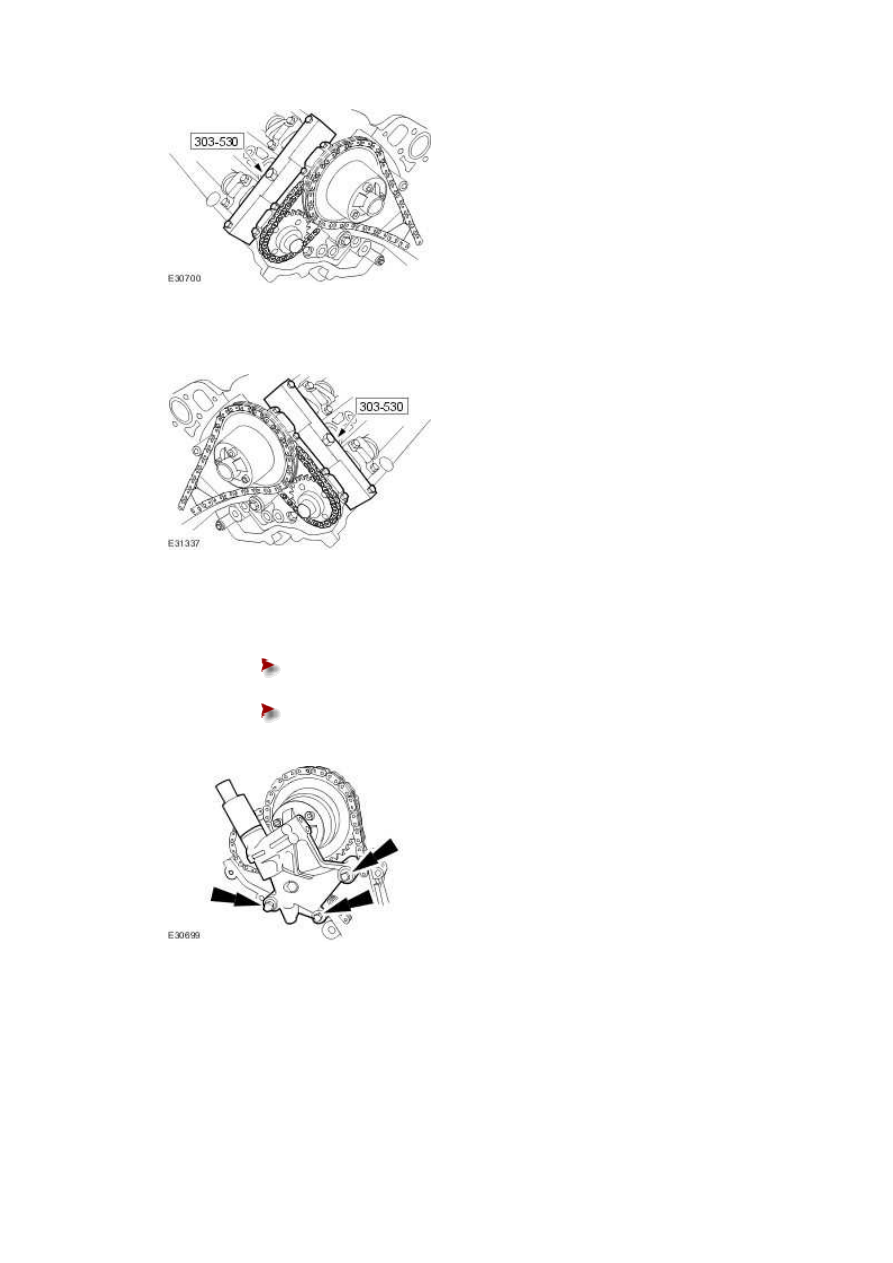

24 . Install the right-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.











25 . Raise the vehicle.





26 . Remove the special tool.

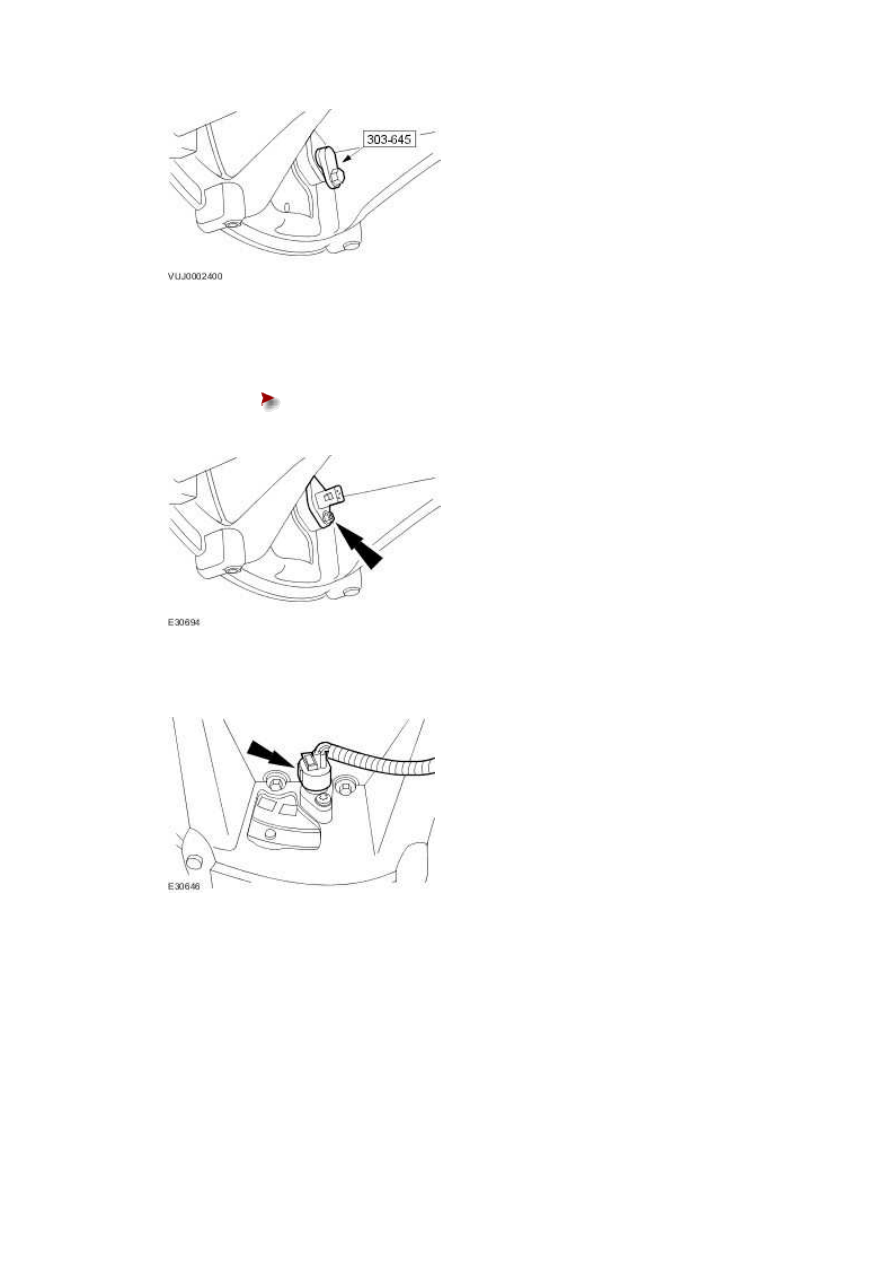

27 . Install the CKP sensor.





Tighten to 10 Nm.











28 . Connect the CKP sensor electrical connector.







29 . Lower the vehicle.





30 . Carry out the valve clearance check.

For additional information, refer to Valve Clearance Check (12.29.47)





31

.



Install the engine front cover.
For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)





www.

Crankshaft Front Seal - VIN Range:
G00442->G45703 (12.21.14)

Special Service Tools

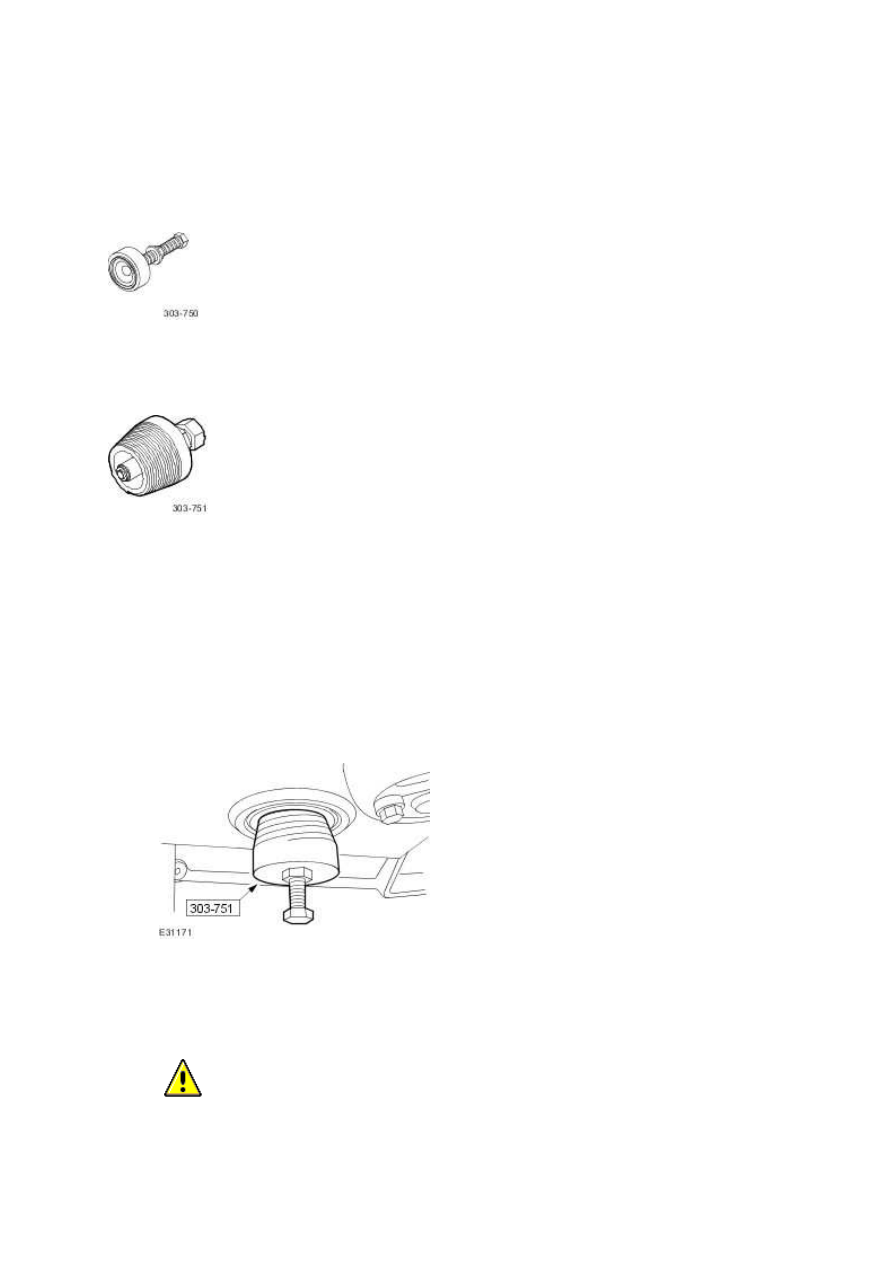

Installer, crankshaft front seal

303-750







Remover, crankshaft front seal

303-751

Removal



1 . Remove the crankshaft pulley.

For additional information, refer to





2 . Using the special tool, remove the crankshaft front seal.







Installation



1 .

  CAUTION: Make sure the crankshaft front seal mating faces are clean and dry.



  CAUTION: Do not remove the crankshaft front seal protector.

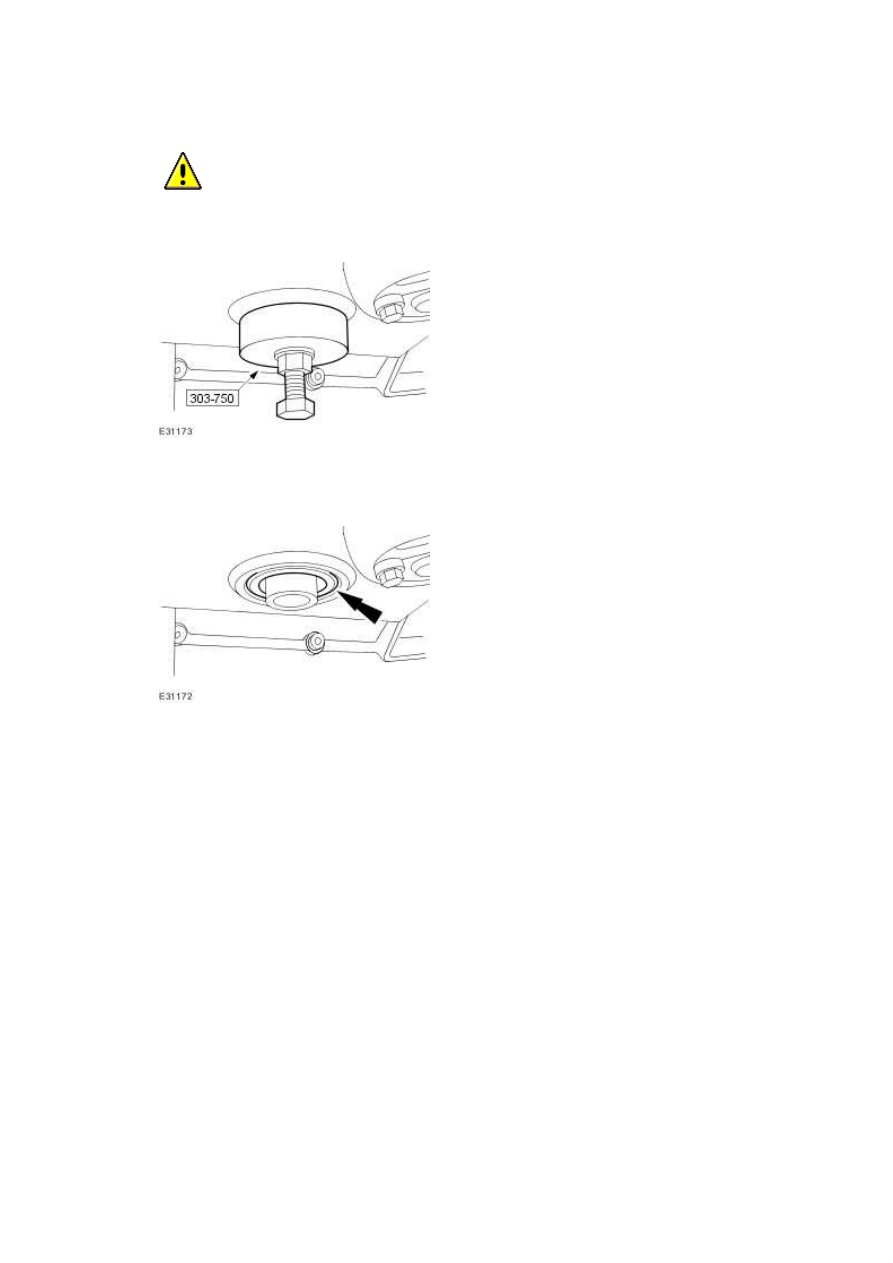

Using the special tool, install the crankshaft front seal.







2 . Remove the crankshaft seal protector.







3 . Install the crankshaft pulley.

For additional information, refer to
