Jaguar XJ (X350). Service manual - part 401







8 . Install the special tool to the left-hand cylinder head.







9 . Install the special tool to the right-hand cylinder head.

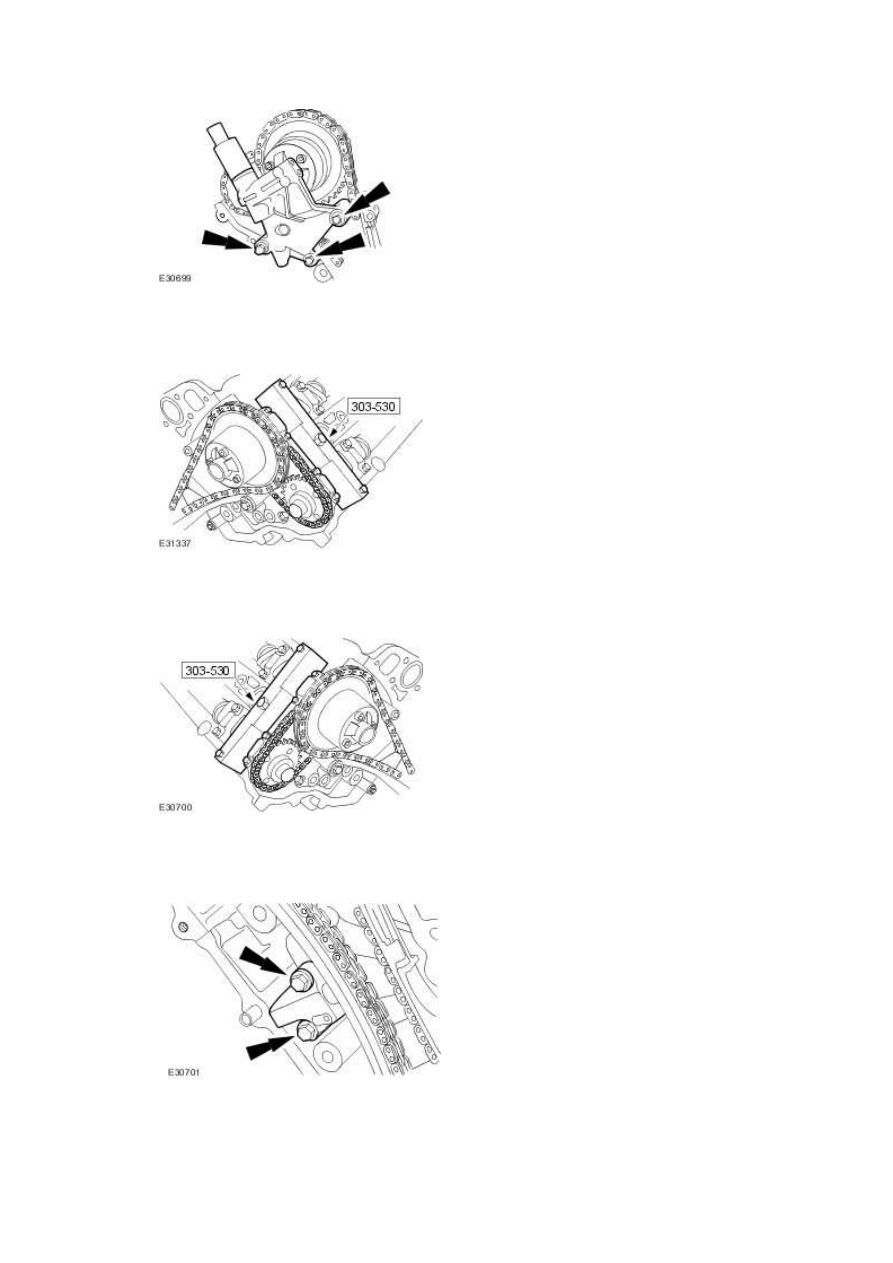

10 . Remove the primary timing chain tensioner assembly.

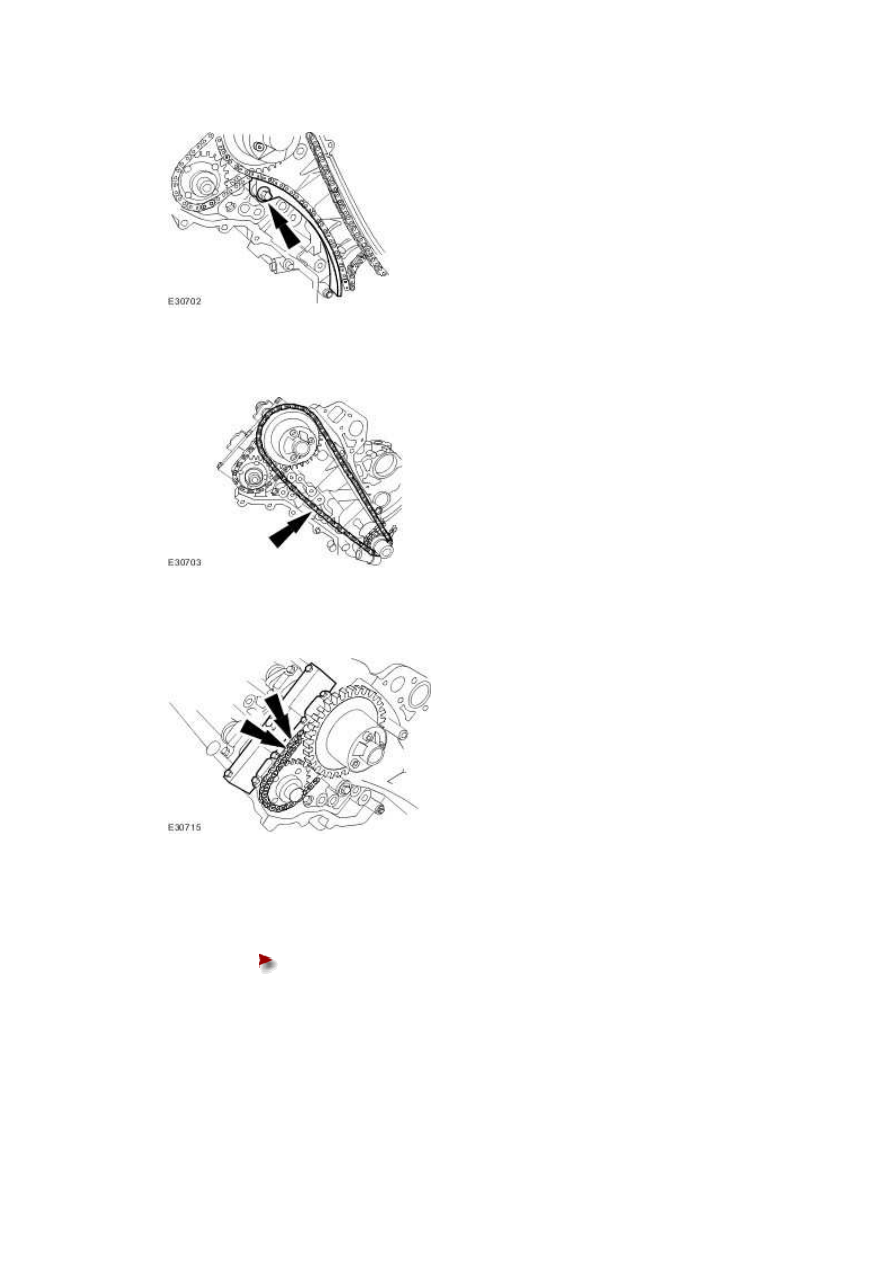

11 . Remove the primary timing chain tensioner guide.







12 . Remove the primary timing chain.







13 . Remove the secondary timing chain tensioner retaining bolts.







14

.

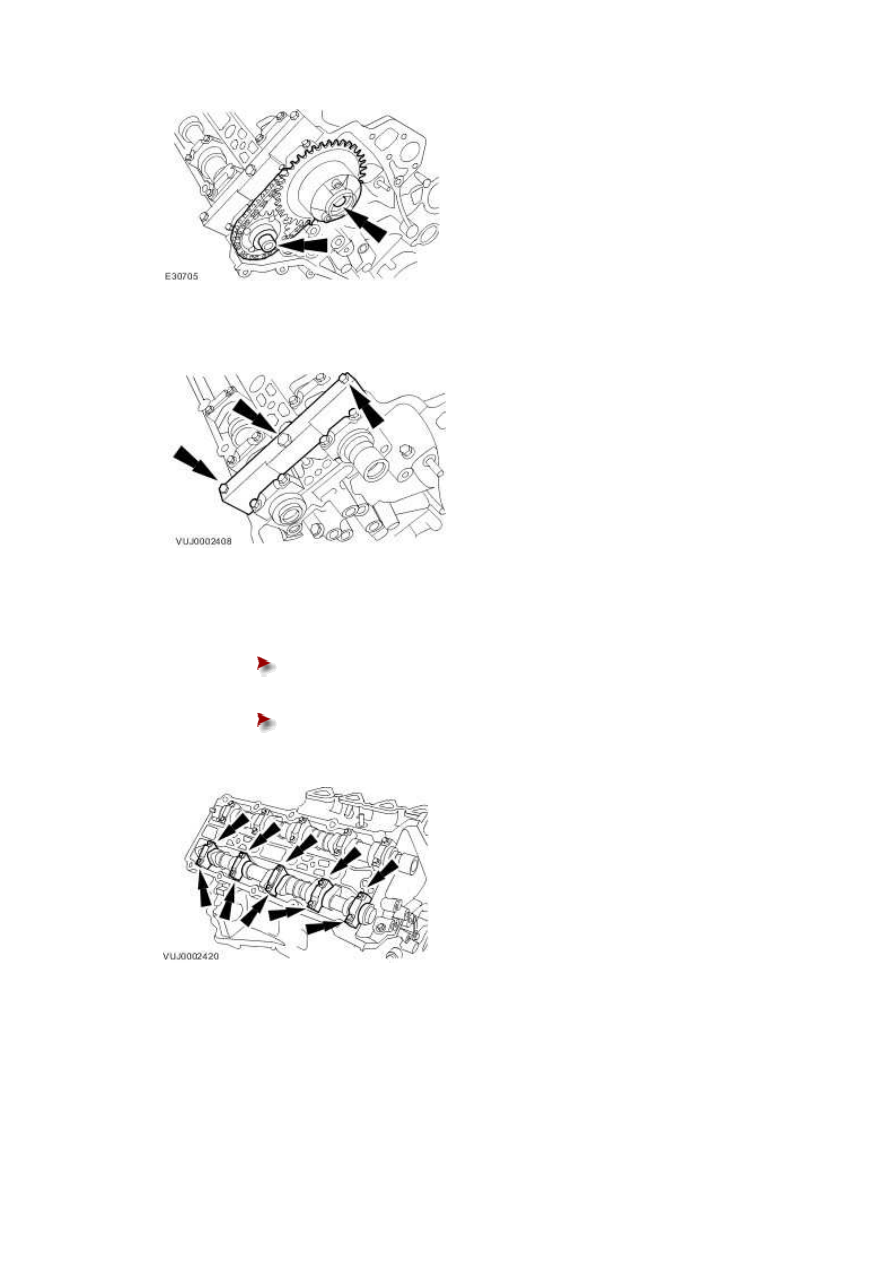

Remove the camshaft sprockets.





Remove the secondary timing chain tensioner and secondary timing chain

from the camshaft sprockets.





www.







15 . Remove the camshaft setting tool.







16

.



Remove the camshaft bearing caps.





Remove the camshaft bearing cap retaining bolts evenly and in stages.







Remove the camshaft bearing caps. Note their orientation and markings,

each is marked with its position (a number) and orientation (an arrow).

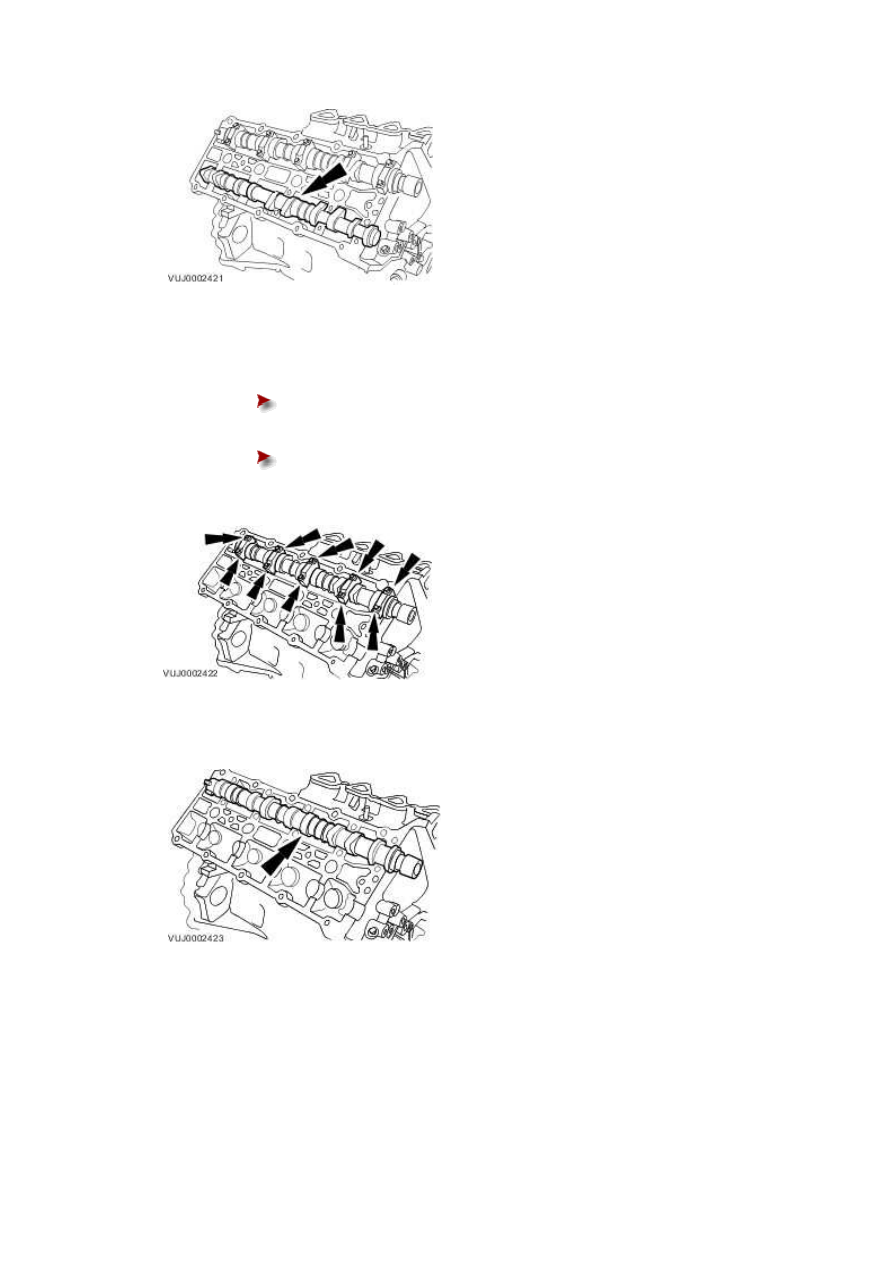

17 . Remove the right-hand exhaust camshaft.







18

.



Remove the camshaft bearing caps.





Remove the camshaft bearing cap retaining bolts evenly and in stages.







Remove the camshaft bearing caps. Note their orientation and markings,

each is marked with its position (a number) and orientation (an arrow).











19 . Remove the right-hand intake camshaft.







Installation



1 . NOTE:





Make sure all components are clean.
