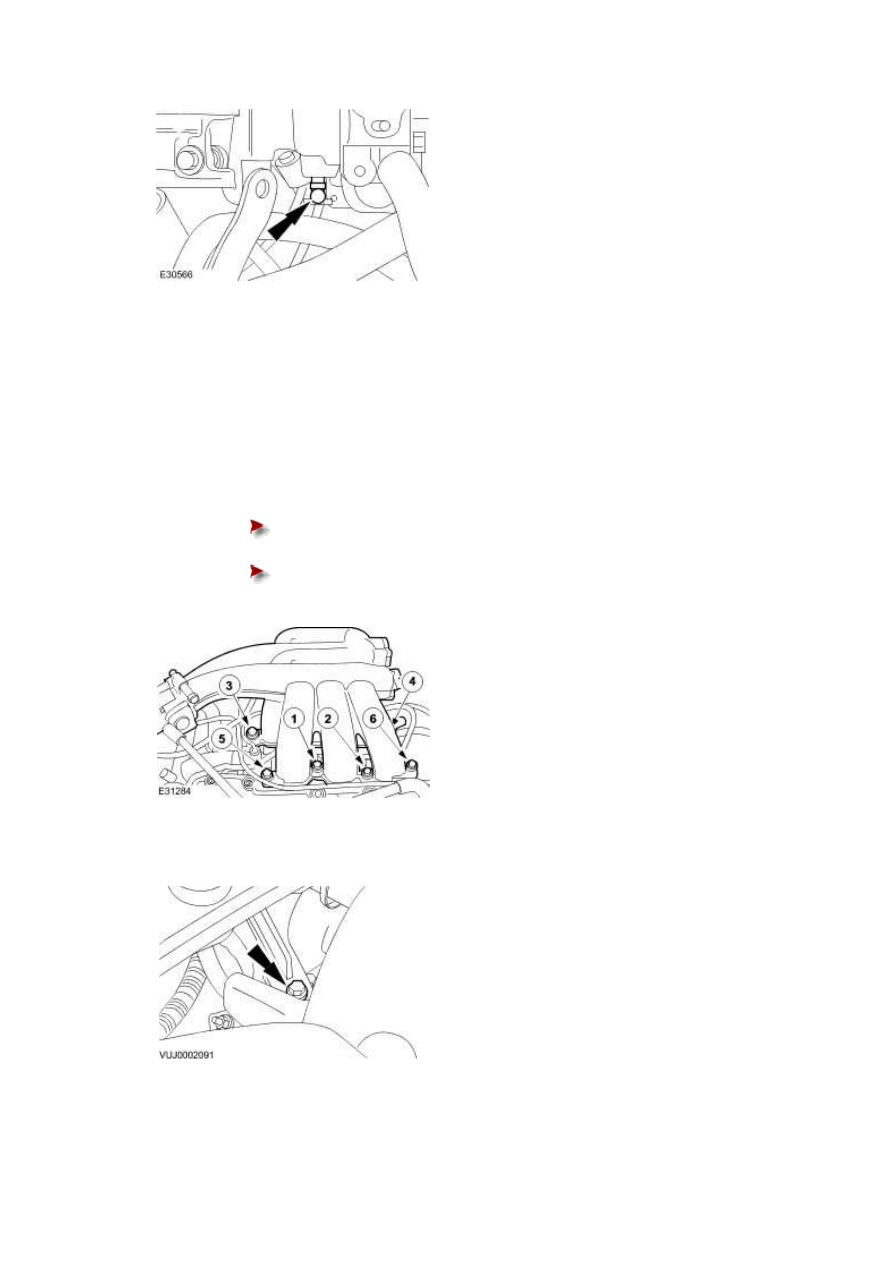

NOTE:





The intake manifold retaining bolts in position 1, 4 and 5 are longer than the retaining

bolts in position 2, 3 and 6.





Reposition the intake manifold.





Tighten to 10 Nm.







Complete the tightening sequence.

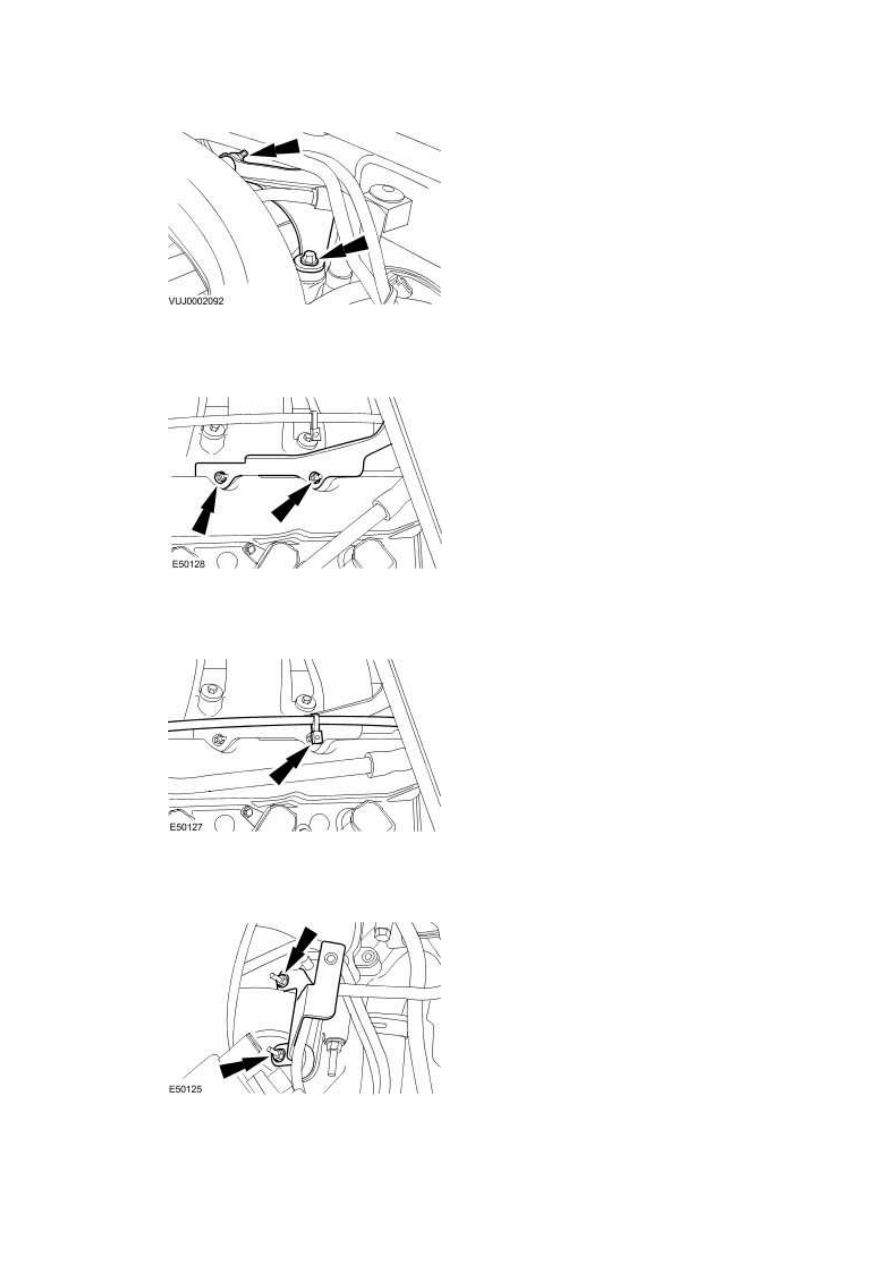

9 . Install the fuel pressure sensor bracket retaining bolt.







10 . Attach the fuel pressure sensor bracket.

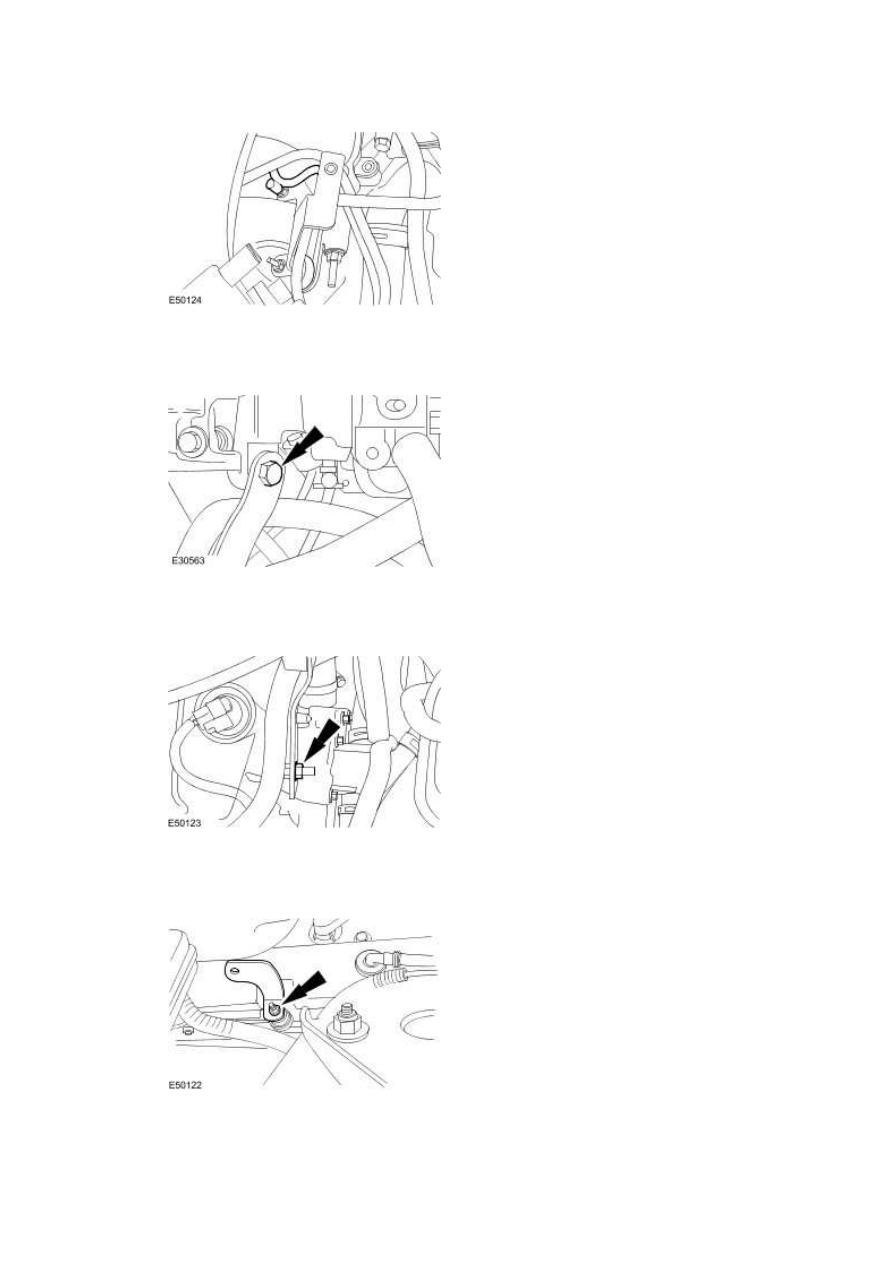

11 . Install the engine cover left-hand side retaining bracket.







12 . Attach the evaporative emission canister purge valve transfer pipe.







13 . Install the engine cover front retaining bracket.





www.

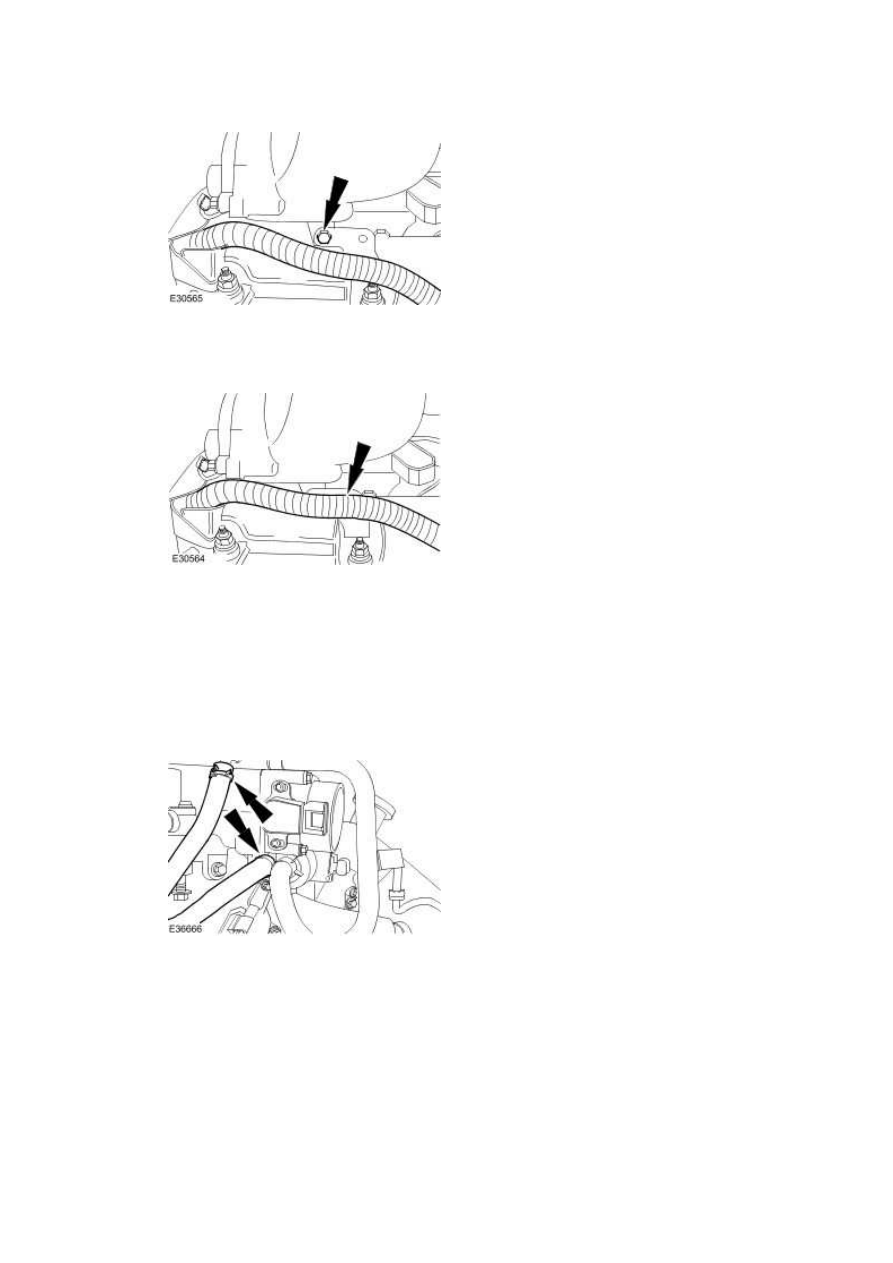

14 . Attach the coolant temperature sensor wiring harness.







15 . Attach the intake manifold front retaining bracket.







16 . Fully tighten the intake manifold front retaining bracket.







17 . Fully tighten the intake manifold right-hand side retaining bracket.







18 . Fully tighten the intake manifold right-hand side retaining bracket.







19 . Attach the engine wiring harness to the intake manifold side retaining bracket.







20 . NOTE:





Un-cap the coolant hoses.



Attach the coolant hoses to the throttle body.







21 . Connect the positive crankcase ventilation (PCV) hose.
