Jaguar XJ (X350). Service manual - part 331



Install the exhaust manifold retaining nut.





Tighten to 25 Nm.











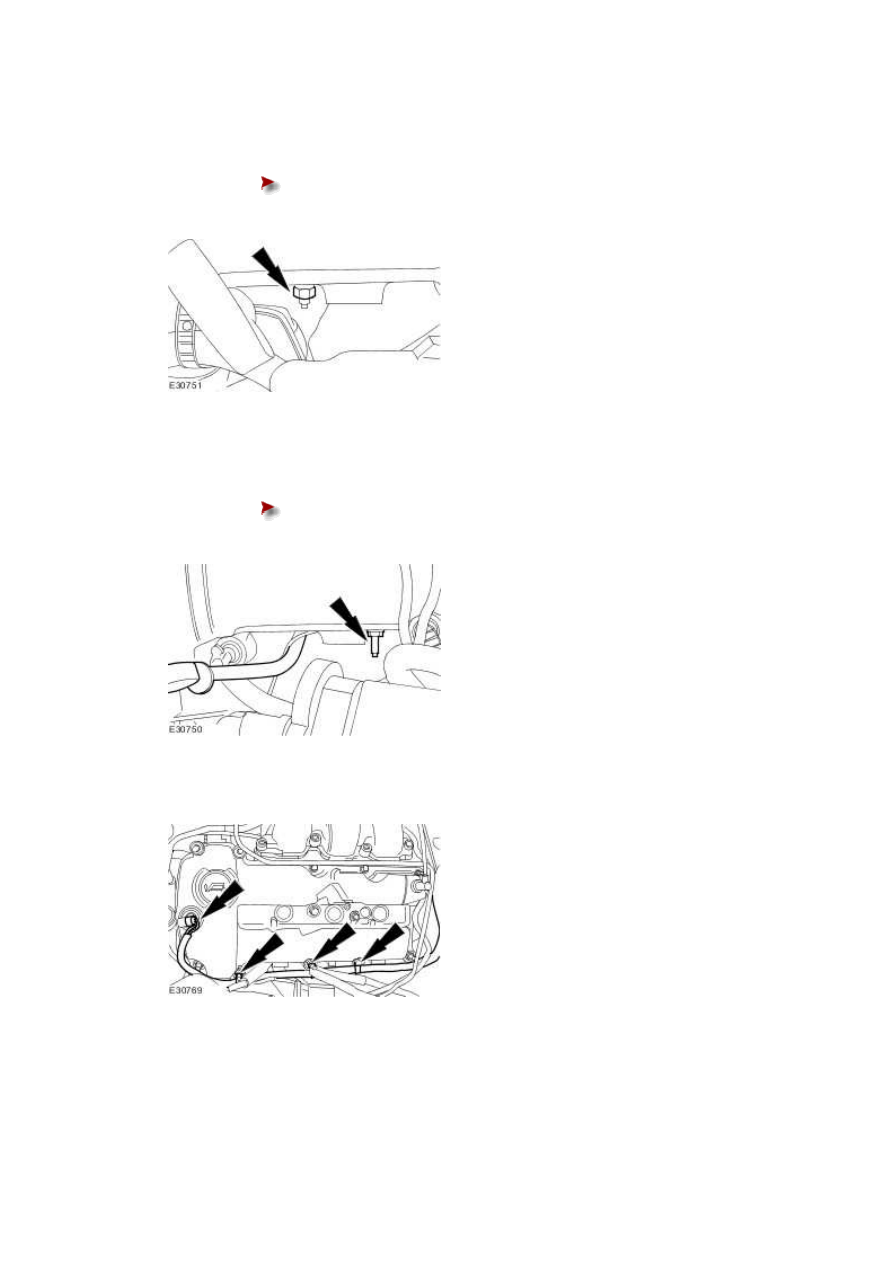

15 . Install the dipstick tube retaining bolt.





Tighten to 10 Nm.











16 . Attach the left-hand valve cover wiring harness.







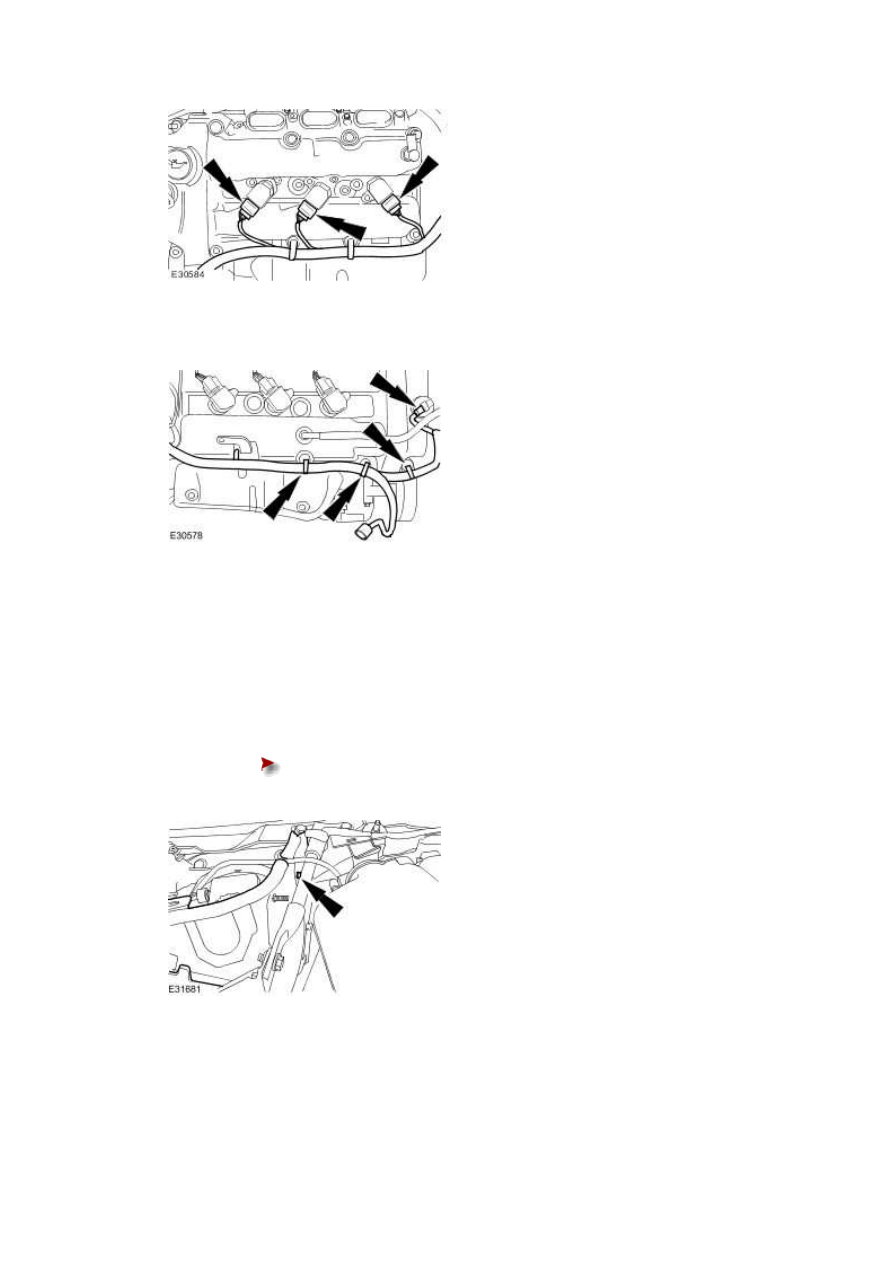

17 . Connect the left-hand ignition coil electrical connectors.







18 . Attach the right-hand valve cover wiring harness.







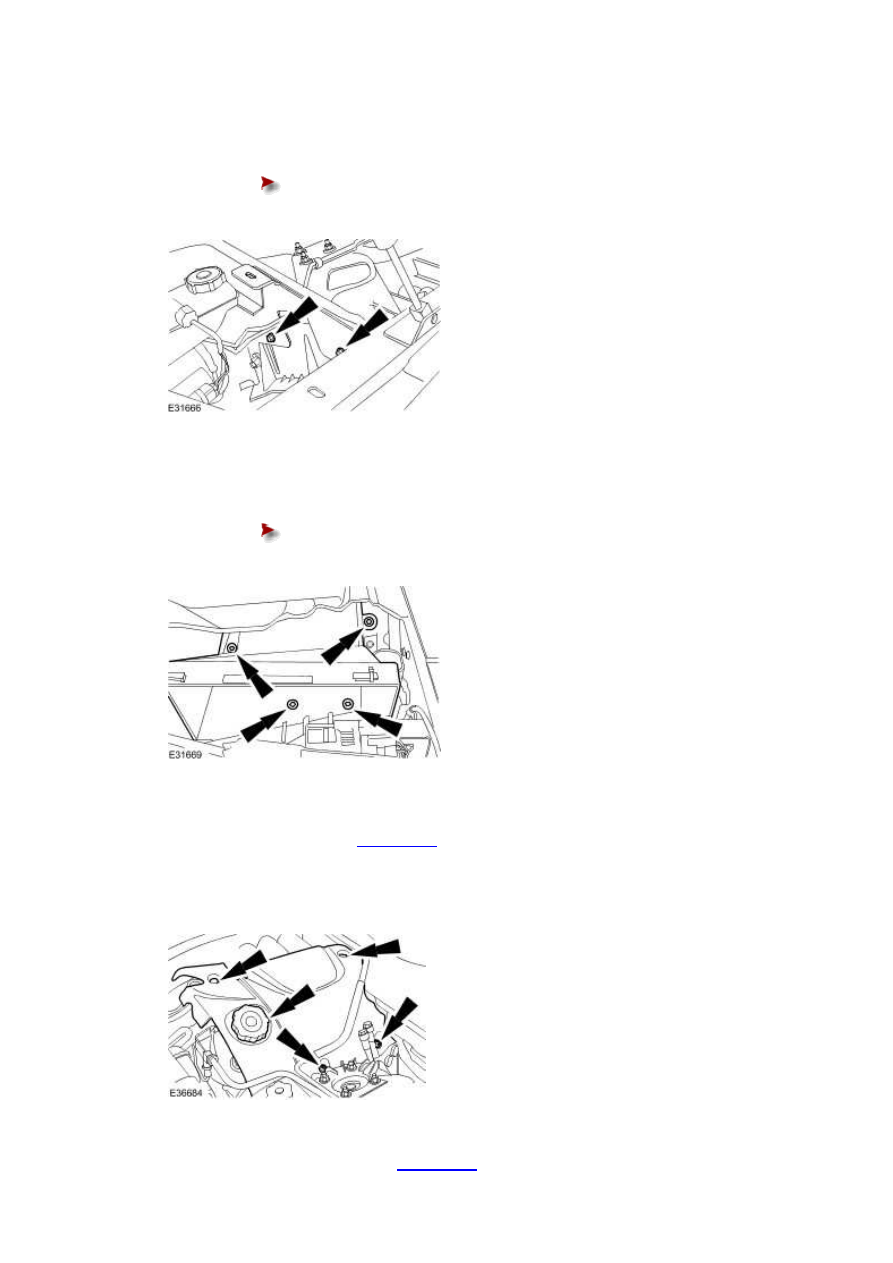

19 . NOTE:





Left-hand shown, right-hand similar.



Install the engine compartment panel.





Tighten to 10 Nm.











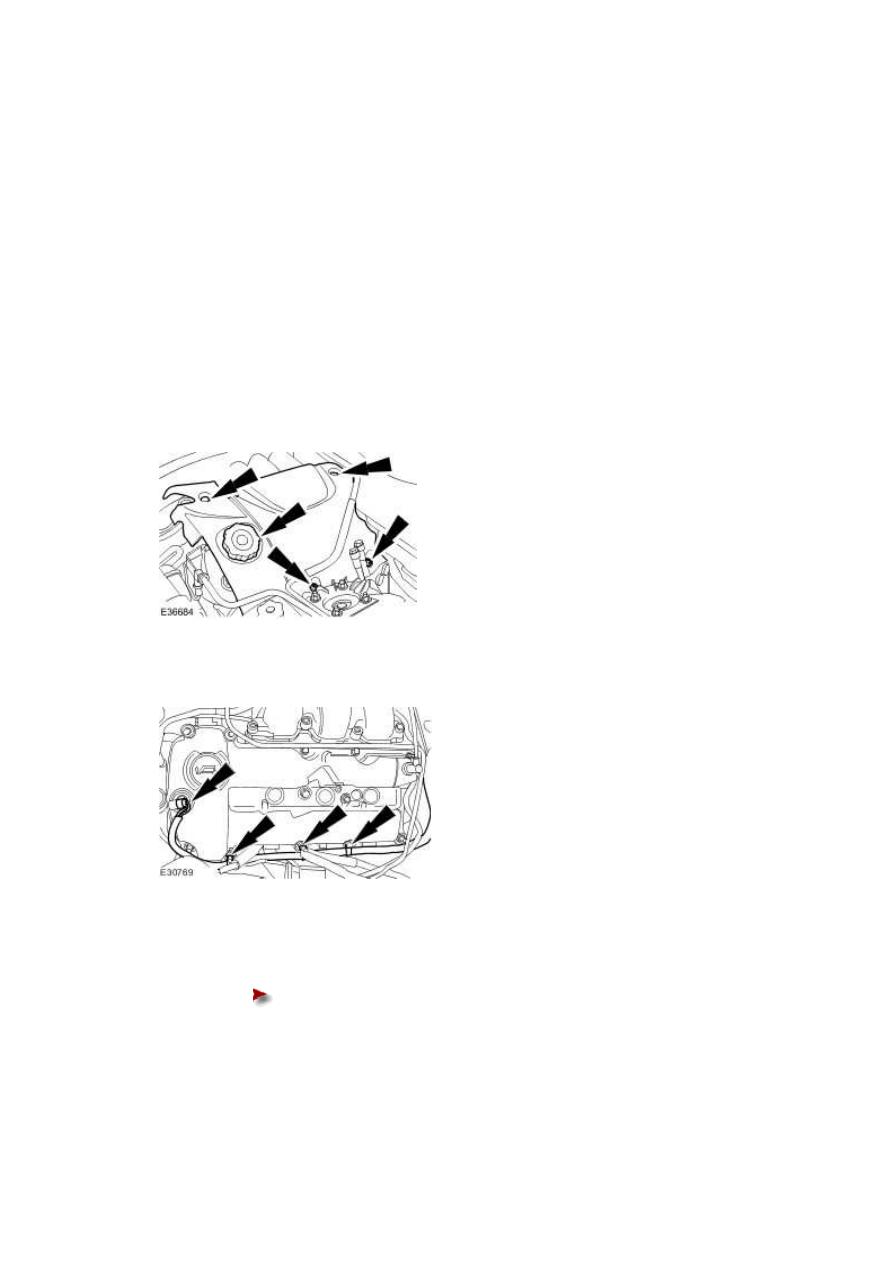

20 . NOTE:





Left-hand shown, right-hand similar.

www.



Install the engine compartment panel retaining bolts.





Tighten to 10 Nm.











21 . Install the cabin air filter housing.





Tighten to 10 Nm.











22 . Install the cowl vent screen. <<501-02>>





23 . Install the engine cover.





24 . Connect the battery ground cable. <<414-01>>

Exhaust Manifold LH - VIN Range:
G004442->G45703 (30.15.55)

Removal



1 . Remove the left-hand catalytic converter.

For additional information, refer to Catalytic Converter - 3.0L/3.5L/4.2L (17.50.05)





2 . Lower the vehicle.





3 . Remove the engine cover.







4 . Detach the left-hand valve cover wiring harness.







5 . Remove the dipstick tube retaining bolt.





Reposition the dipstick tube.
