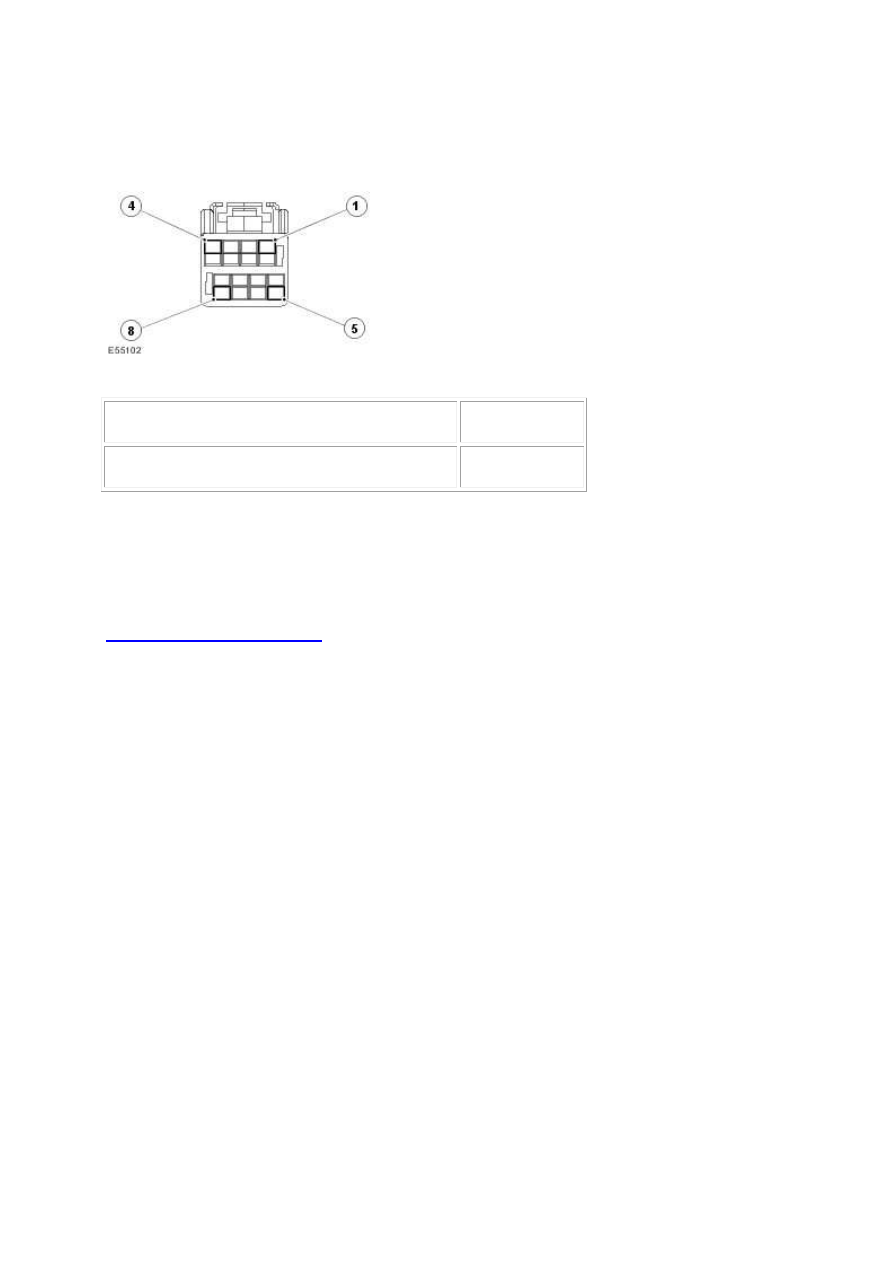

G531320t23 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch apply 2 - signal - Pin 02  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p7 :
SECONDARY APPLY HARNESS SHORT
CIRCUIT TO BATTERY OR OPEN
CIRCUIT

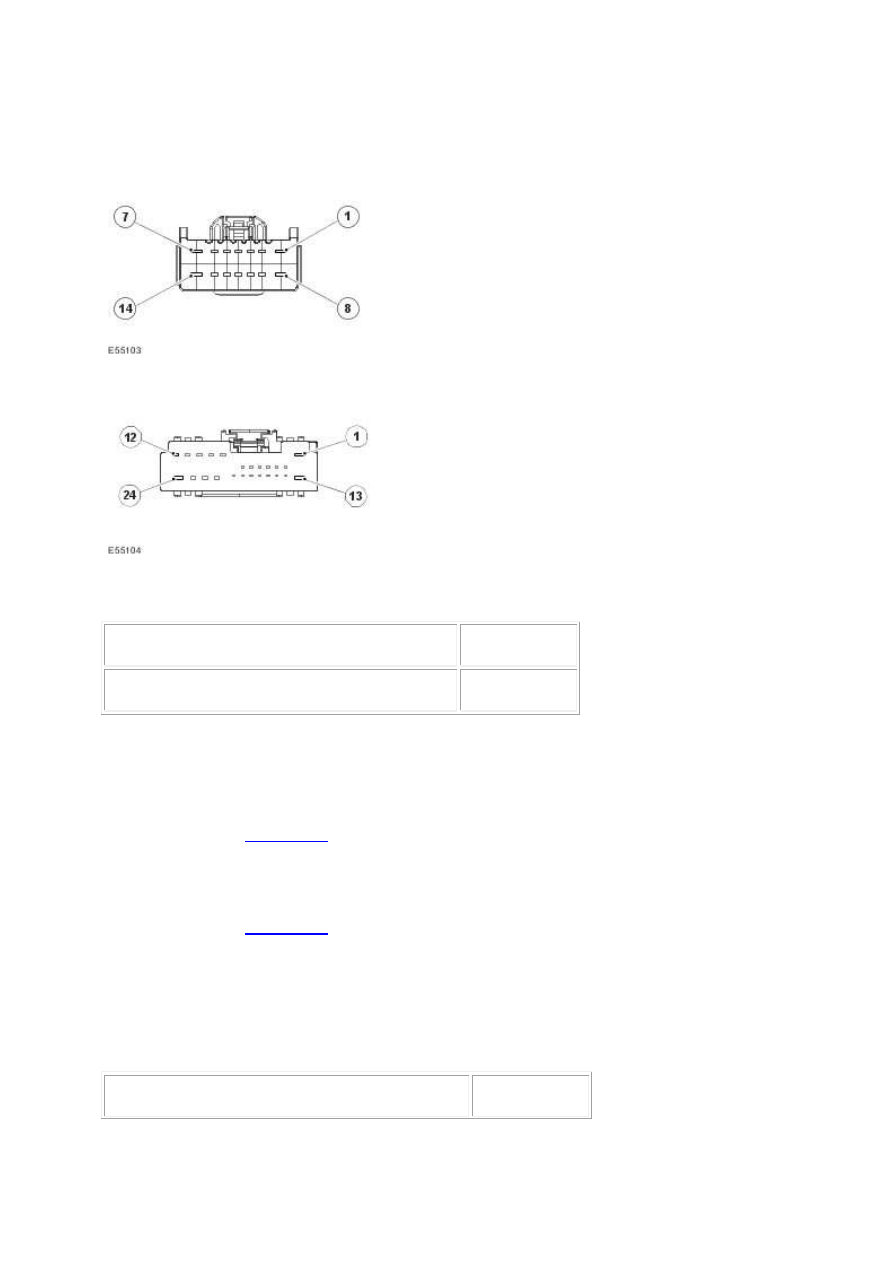

G531320t31 : CHECK THE PRIMARY APPLY SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Key off. 2.



Electric parking brake module connector 1 (CR50) disconnected. 3.



Electric parking brake module connector 2 (CR32) disconnected. 4. Key on, engine off. 5. Measure the

resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch apply 1 - signal - Pin 10  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t32

.





-> No

GO to Pinpoint Test

G531320t38

.



G531320t32 : CHECK THE PRIMARY RELEASE SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



www.

Electric parking brake switch release 1 - signal - Pin 11  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t33

.





-> No

GO to Pinpoint Test

G531320t39

.



G531320t33 : CHECK THE SECONDARY APPLY SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch apply 2 - signal - Pin 02  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t34

.





-> No

GO to Pinpoint Test

G531320t40

.



G531320t34 : CHECK THE SECONDARY RELEASE SIGNAL CIRCUIT FOR
SHORT CIRCUIT TO POWER

1. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch release 2 - signal - Pin 14  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t35

.





-> No

GO to Pinpoint Test

G531320t41

.



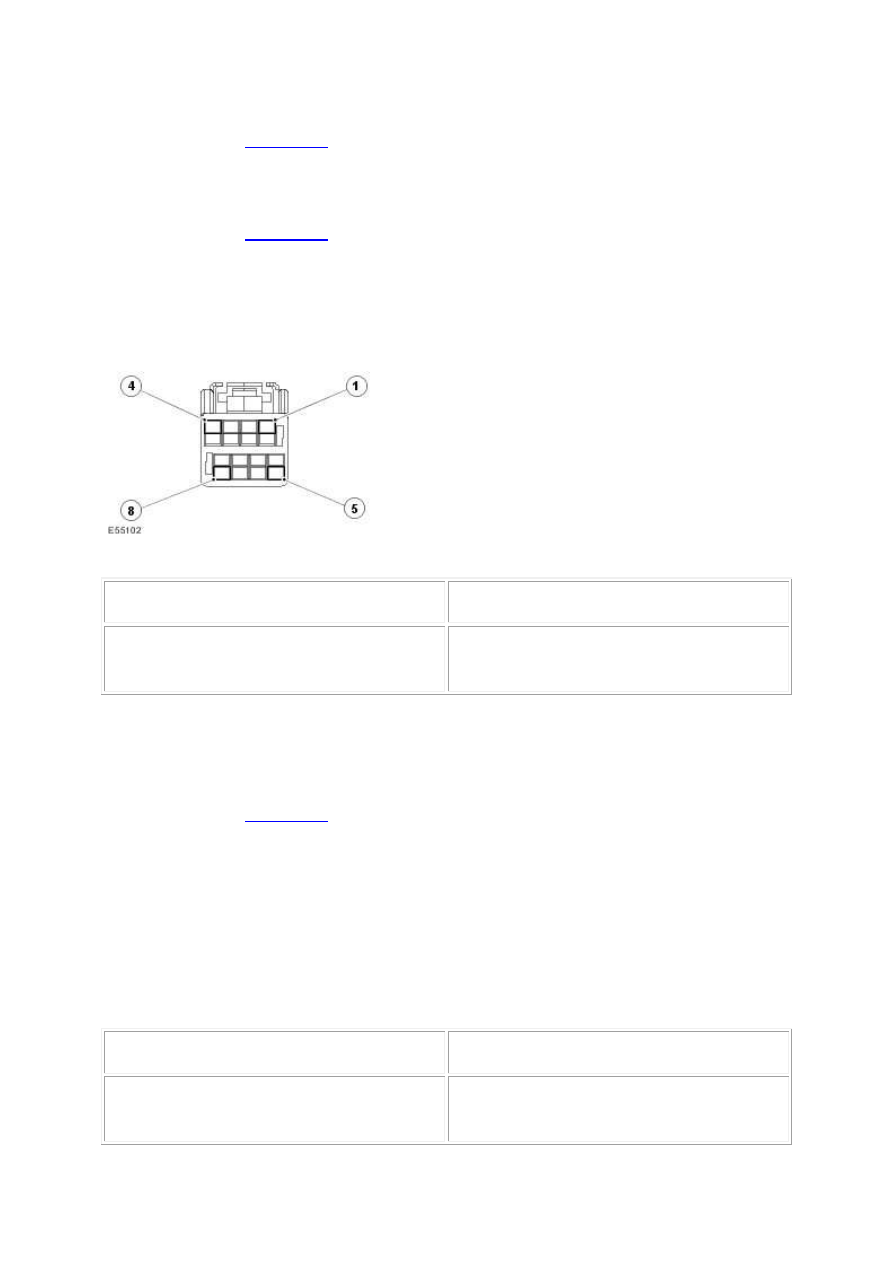

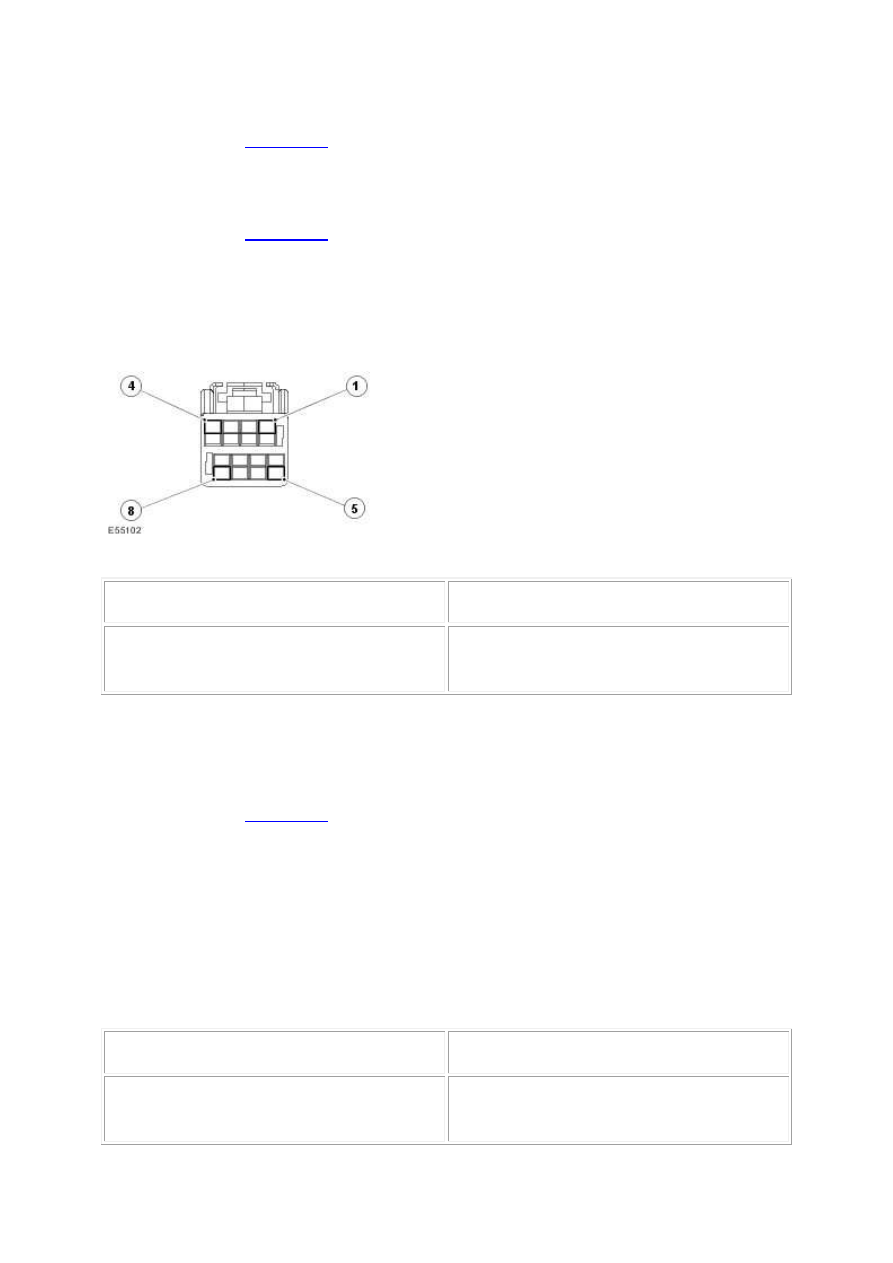

G531320t35 : CHECK THE SECONDARY APPLY SIGNAL CIRCUIT FOR OPEN
CIRCUIT

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



TL82 connector, harness side



Electric parking brake switch apply 2 - signal - Pin

02



Electric parking brake switch apply 2 - signal - Pin

07





•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531320t36

.





-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

G531320t36 : CHECK THE SWITCH RETURN SIGNAL CIRCUIT FOR OPEN
CIRCUIT

1. Measure the resistance between:

CR32 connector, harness side



TL82 connector, harness side



Electric parking brake switch - switch return - Pin

06



Electric parking brake switch - switch return - Pin

06
