Jaguar XJ (X350). Service manual - part 191









Brake Disc - VIN Range: G45704->G99999
(70.10.11)

Removal



1 . Remove the brake pads.

For additional information, refer to

Brake Pads - VIN Range: G45704->G99999 (70.40.03)







2 .

  CAUTION: The brake caliper must be supported at all times.





NOTE:





Left-hand shown, right-hand similar.



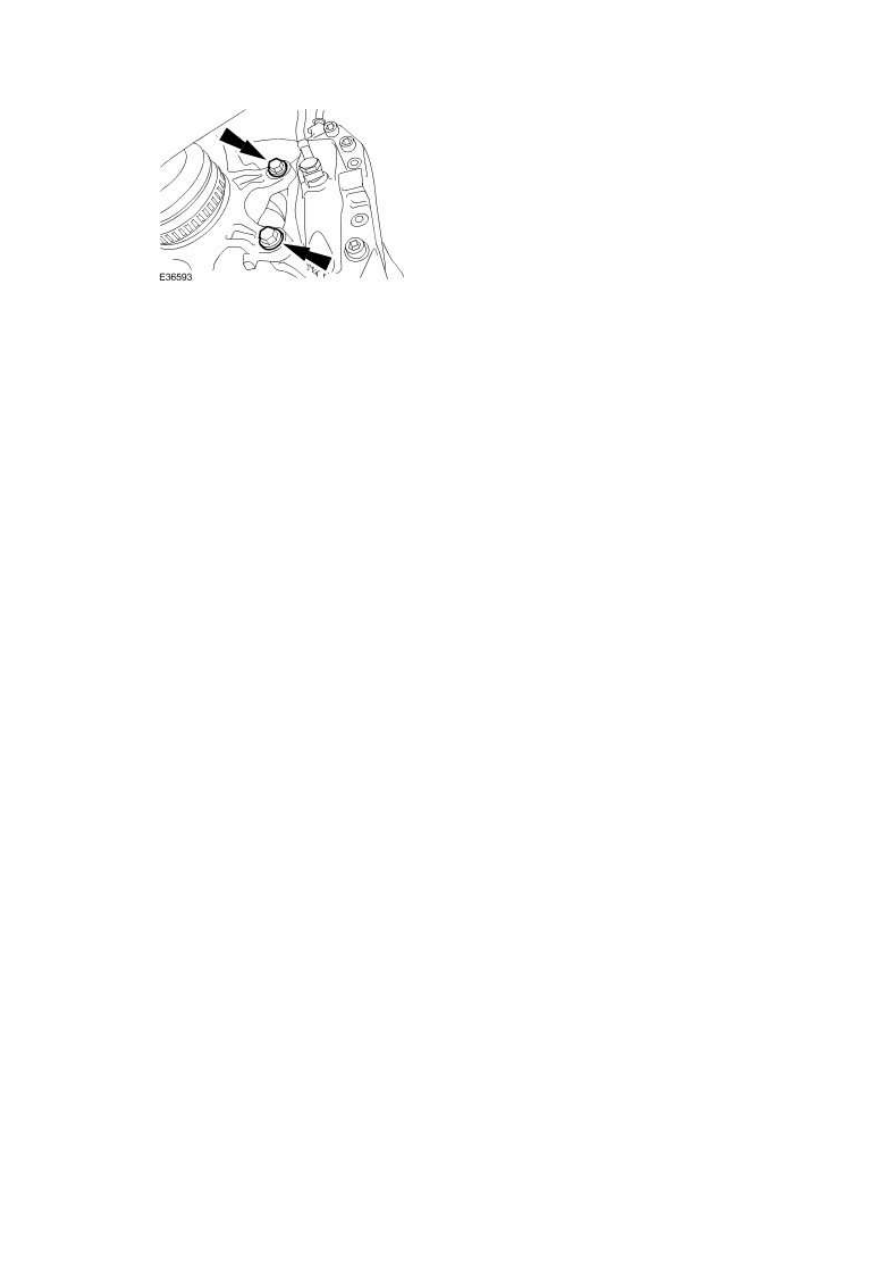

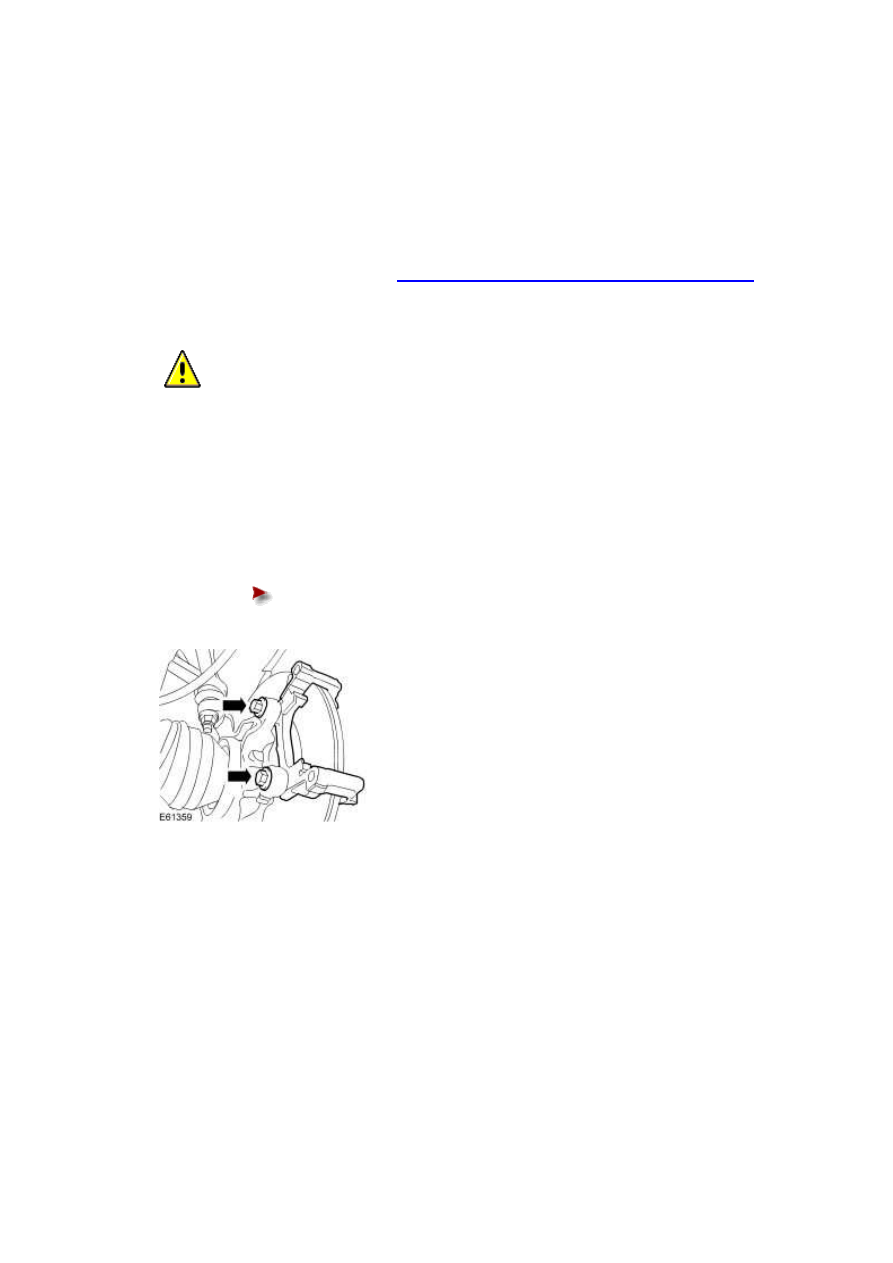

Remove the brake caliper anchor plate.





Remove and discard the brake caliper anchor plate retaining bolts.











3

.



NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.





NOTE:





Left-hand shown, right-hand similar.



www.

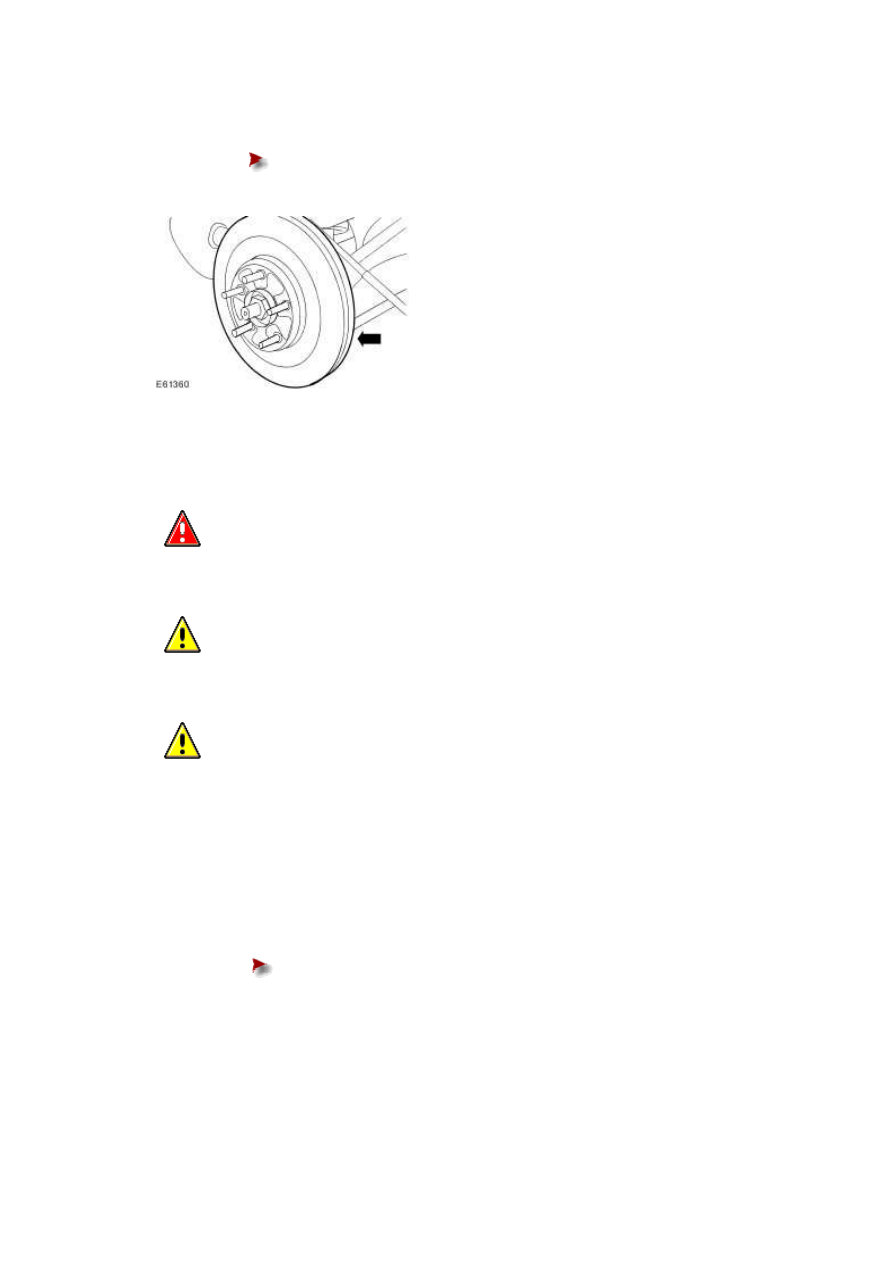

Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 .

  WARNING: Do not use compressed air to disperse brake dust into the atmosphere.



  CAUTION: Brake discs must always be replaced in axle sets.





  CAUTION: Make sure the brake disc faces are clean before installation.





NOTE:





Left-hand shown, right-hand similar.

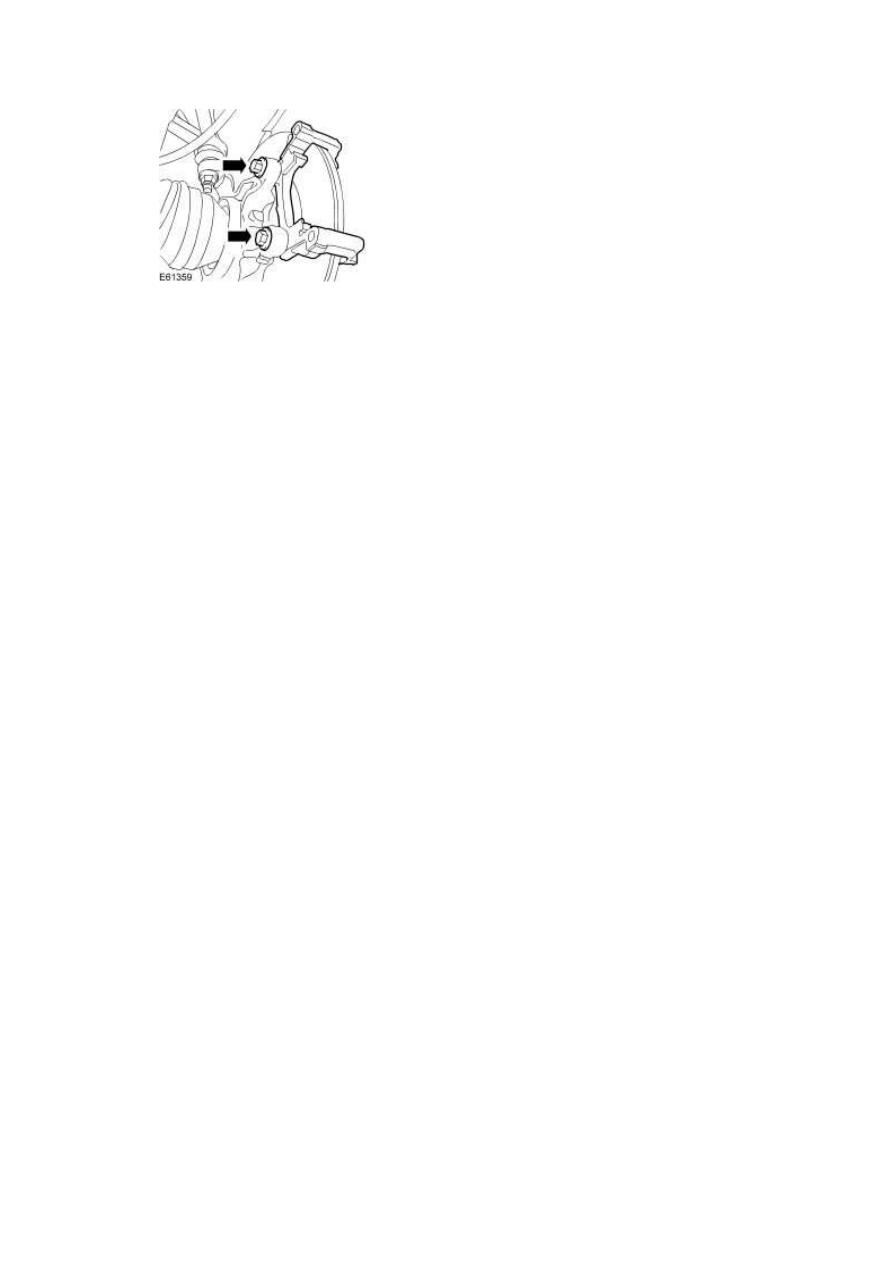

To install, reverse the removal procedure.





Tighten to 103 Nm.
