Jaguar XJ (X350). Service manual - part 172



NOTE:





To prevent the loss of brake fluid, apply the brake pedal hold-down tool and adjust to

hold the brake pedal down 40 mm (1.6 in).





NOTE:





Left-hand shown, right-hand similar.



Detach the brake hose.





Remove and discard the sealing washers.











4 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper retaining bolt dust covers.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper retaining bolts.







6 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper.







7

.



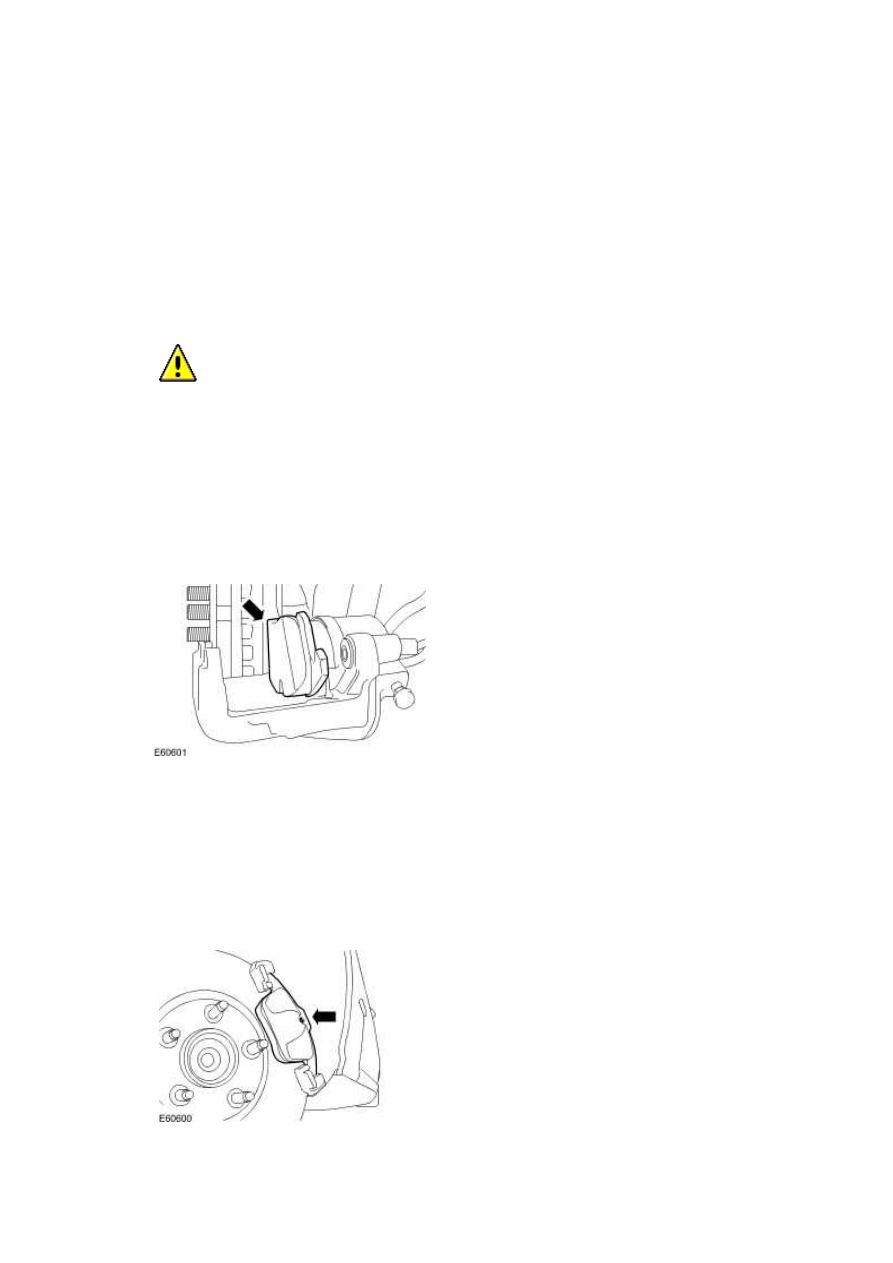

  CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will

damage the hose. Failure to follow this instruction will result in damage to the hose.





NOTE:





Left-hand shown, right-hand similar.



Remove the brake pad from the caliper piston.







8 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake pad.



www.





Installation



1 .

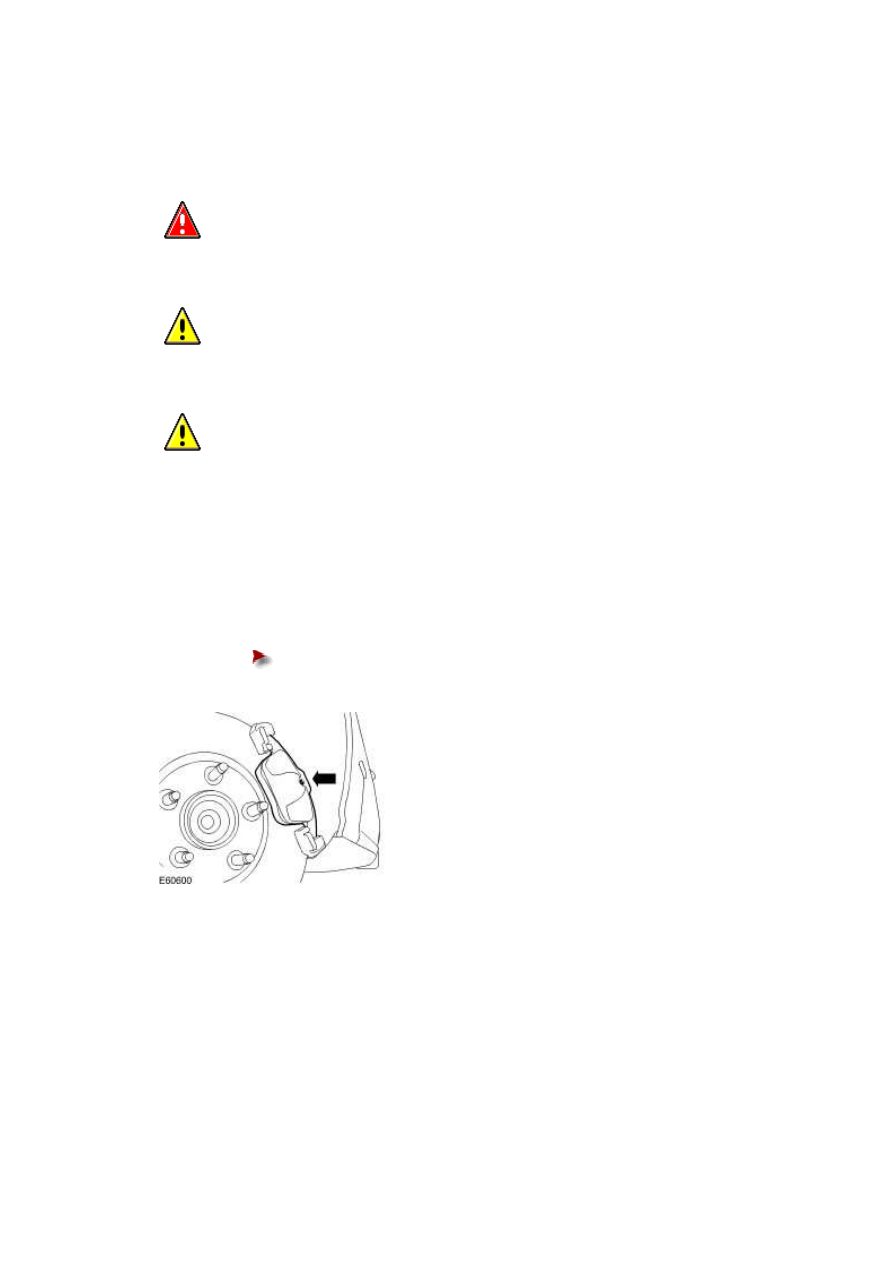

  WARNING: Do not use compressed air to disperse brake dust into the atmosphere.



  CAUTION: Brake pads must always be replaced in axle sets.





  CAUTION: Make sure the brake disc faces are clean before installation.





NOTE:





Left-hand shown, right-hand similar.



Install the brake pad.





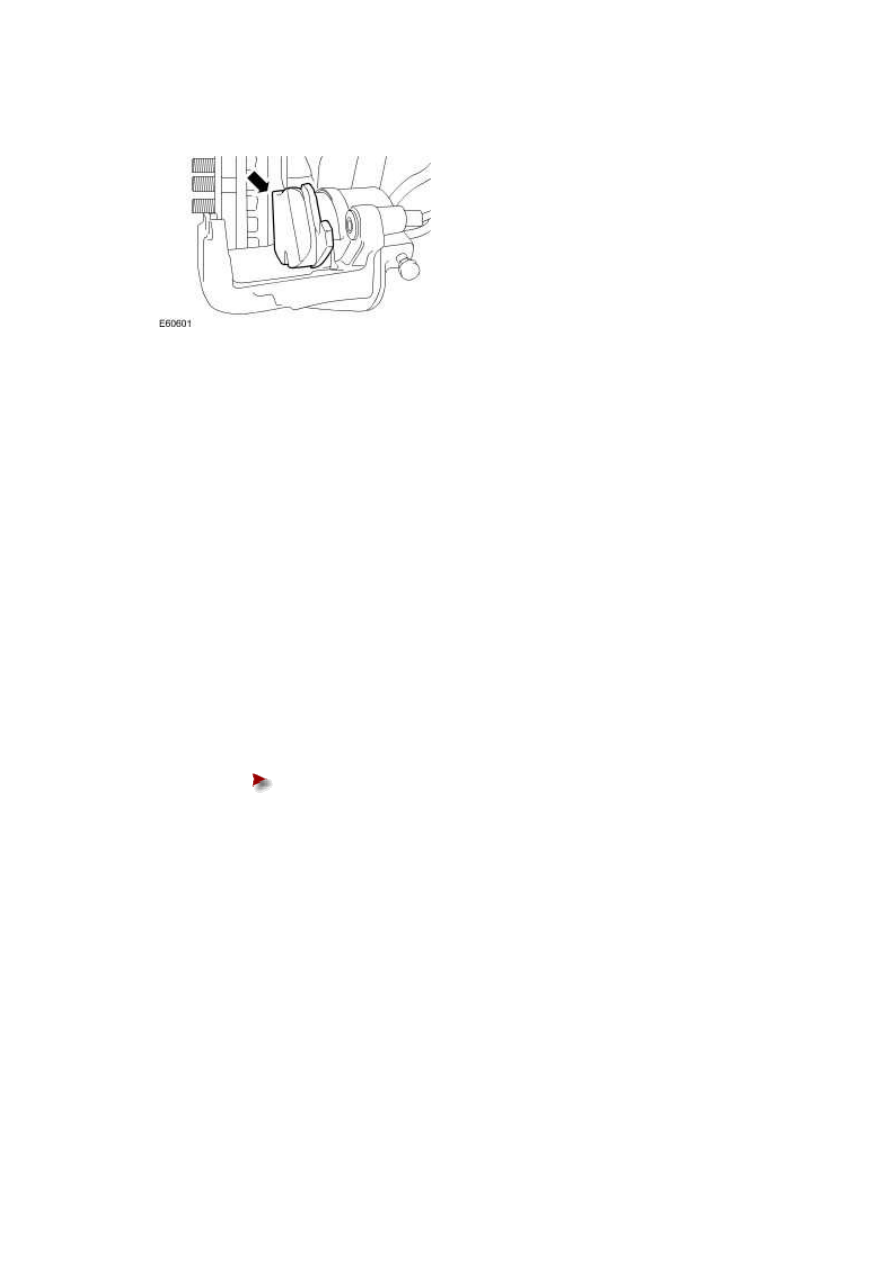

Using a suitable tool, fully retract the brake caliper piston.











2 . NOTE:





Make sure the brake pad is correctly installed to the caliper piston.



NOTE:





Left-hand shown, right-hand similar.



Install the brake pad to the caliper piston.







3 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper.







4 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper retaining bolts.





Tighten to 58 Nm.











5 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper retaining bolt dust covers.
