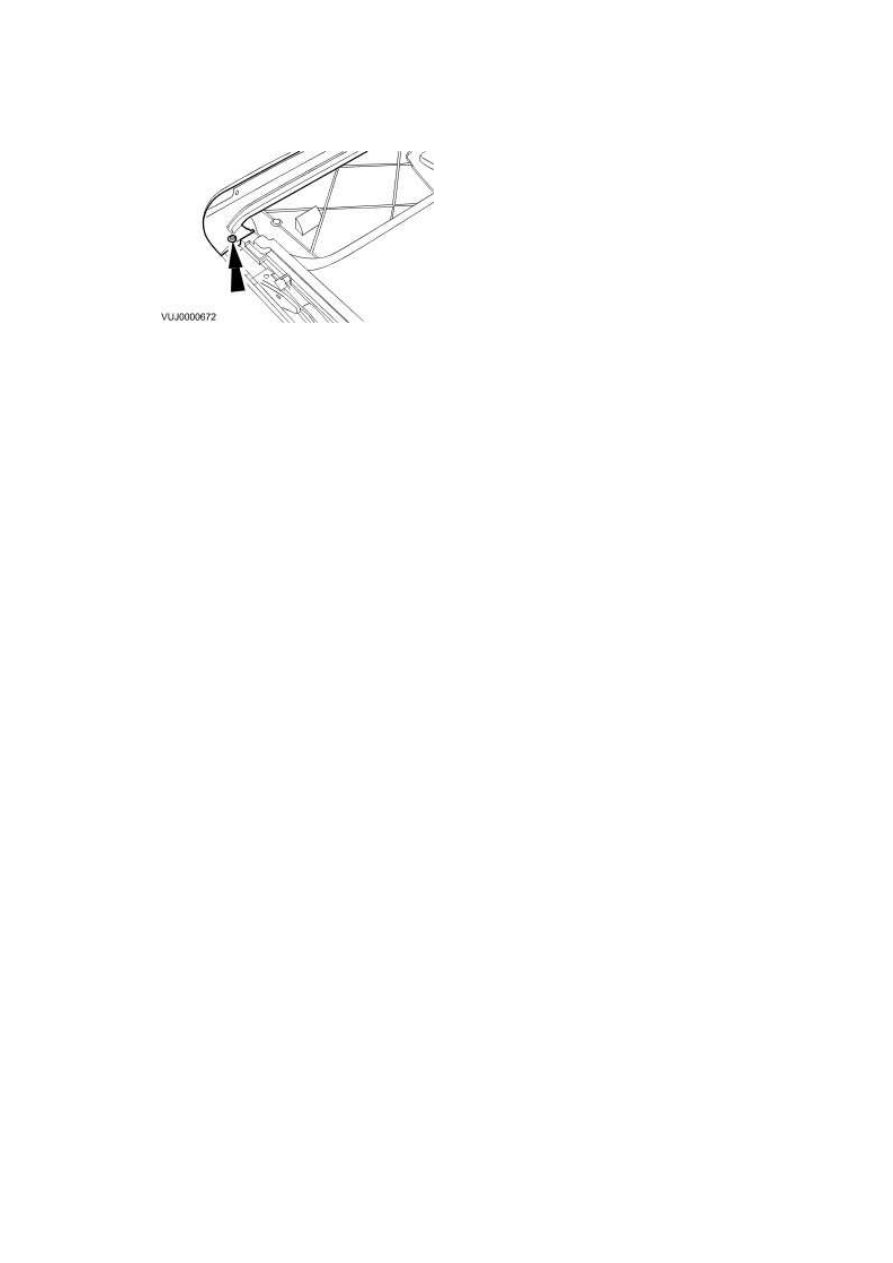

To install, reverse the removal procedure.









501-19 : Bumpers





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Front bumper retaining bolts

23   17   -

Rear bumper retaining bolts

17   13   -

Rear bumper cover retaining bolts  6

-

53







www.

Description and operation





Bumpers

The vehicle is fitted with a chassis mounted aluminium beam and is covered by a one piece
color co-ordinated front bumper cover. the fitment of the front fog lights is standard, which
are mounted via brackets to the bumper covers. Inserts, side marker lamps/reflectors, and a
dorchester grey splitter vane are fitted as standard. The parking aid sensors are mounted in the
bumper cover and are fitted if the vehicle is equipped with a parking aid system. Headlamp
washers are optional.

The rear bumper beam is of aluminium construction and is covered by a one piece color co-
ordinated rear bumper cover. Inserts and side marker lamps/reflectors are fitted as standard.
The parking aid sensors are mounted in the bumper cover and are fitted if the vehicle is
equipped with a parking aid system.





Removal and installation





Front Bumper (76.22.08)

Removal



1
.

Remove the front bumper cover.
For additional information, refer to Front Bumper Cover - VIN Range: G00442-
>H18679 (76.22.78)





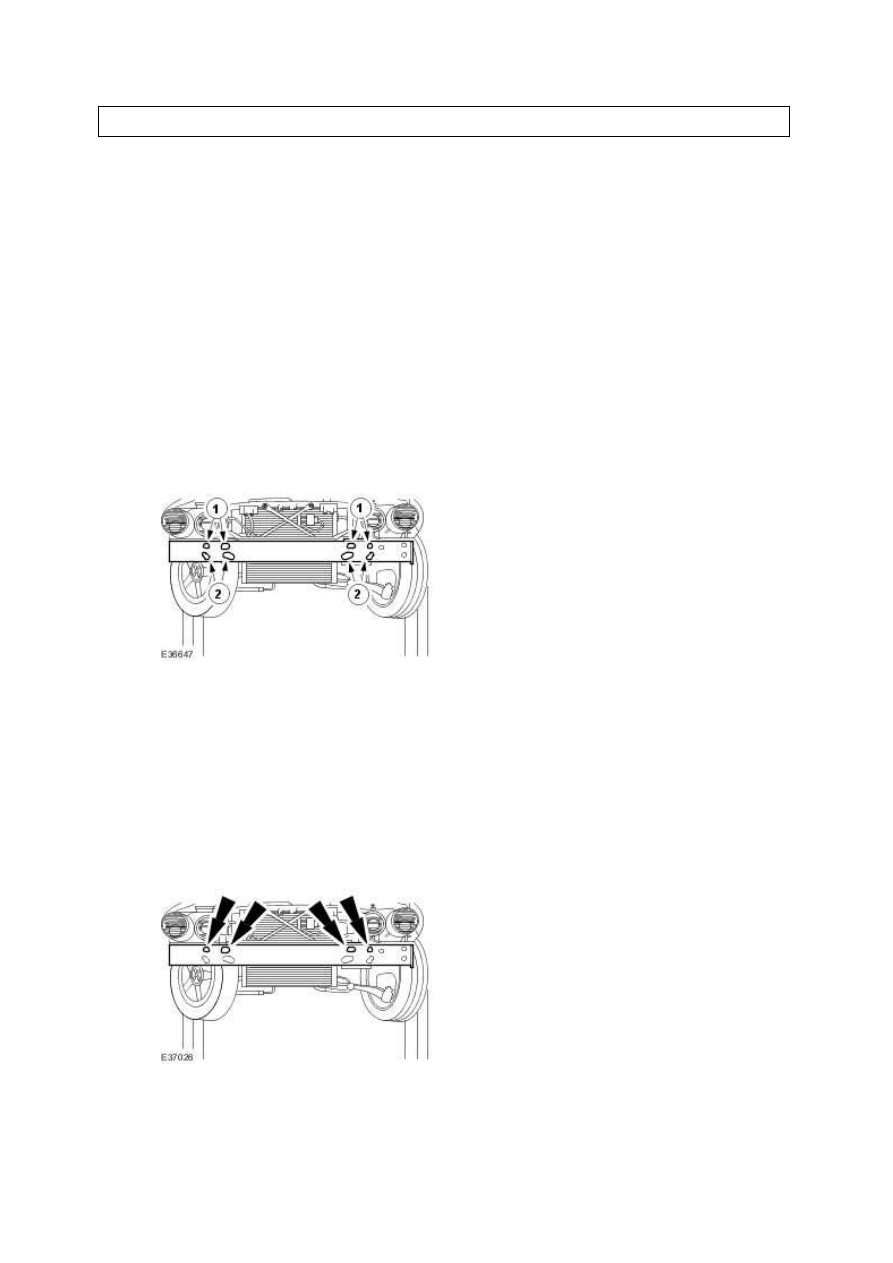

2 . Remove the front bumper.



1) Remove the retaining bolts.



2) Remove and discard the retaining rivets.








Installation



1 . NOTE:



The front bumper lower retaining rivets do not need to be fitted.


Tighten to 23 Nm.
