Jaguar XJ (X350). Service manual - part 1545







14 . NOTE:



Left-hand shown, right-hand similar.

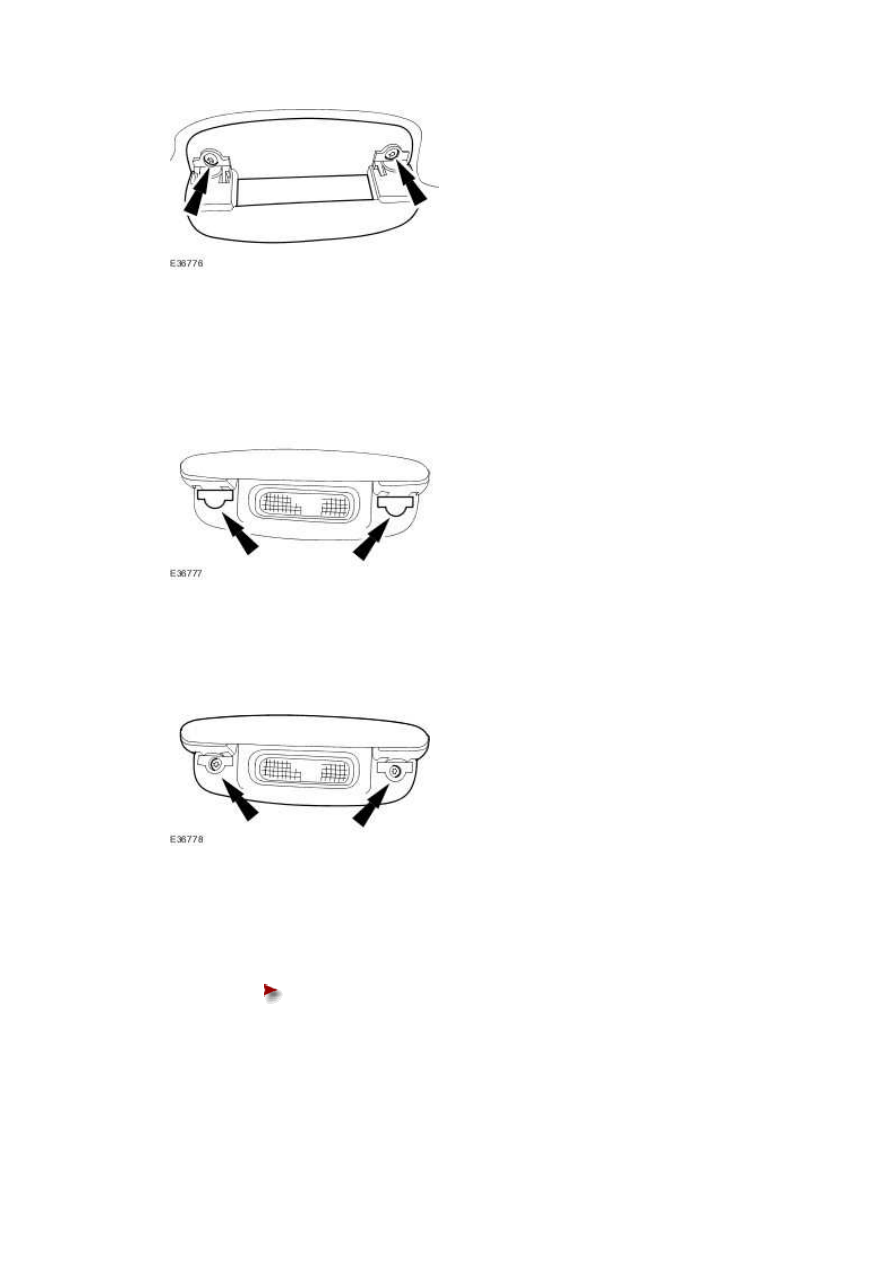

Detach the rear passenger assist handle retaining screw covers.







15 . NOTE:



Left-hand shown, right-hand similar.


Detach the rear passenger assist handle.







16 . NOTE:



Left-hand shown, right-hand similar.


Remove the rear passenger assist handle.





Disconnect the electrical connector.

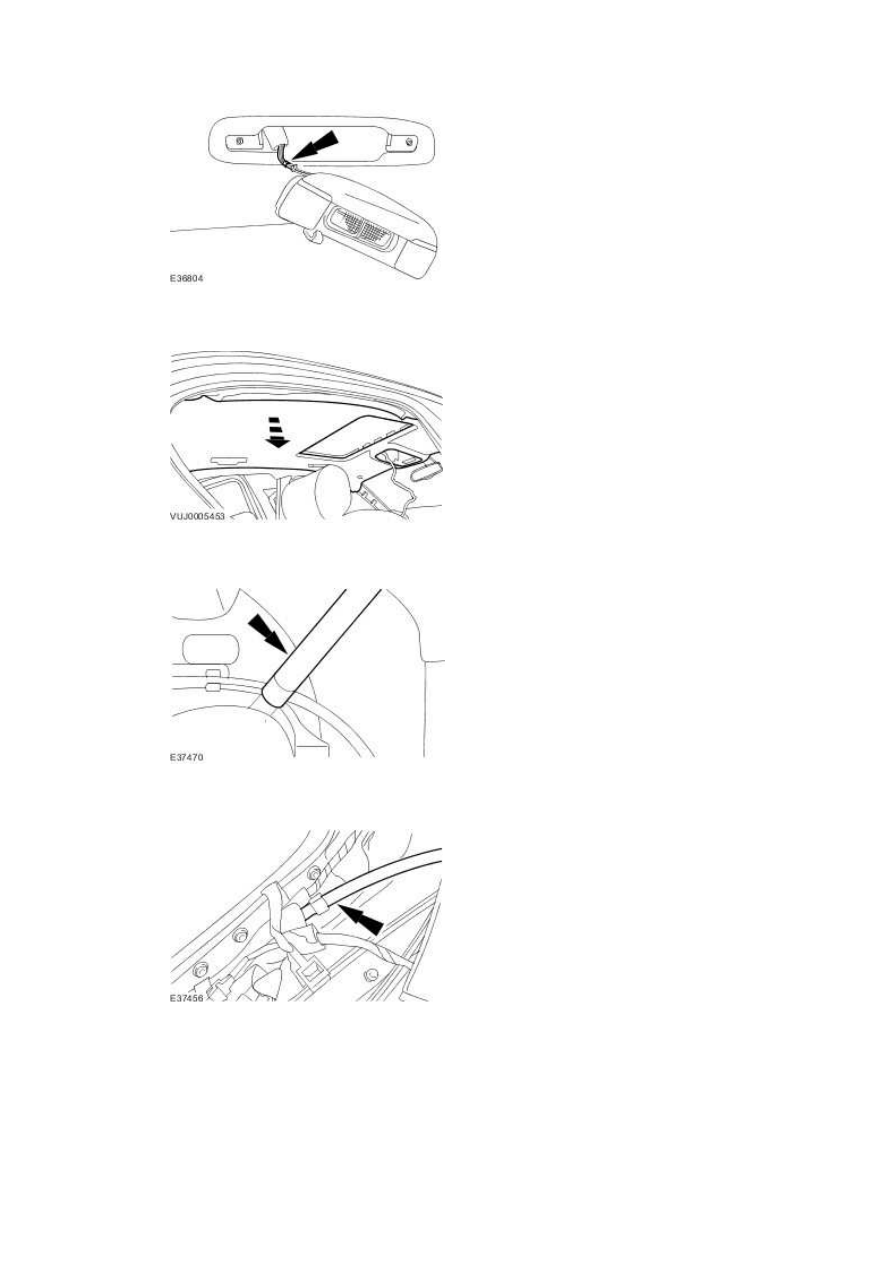

17 . Detach the headliner.

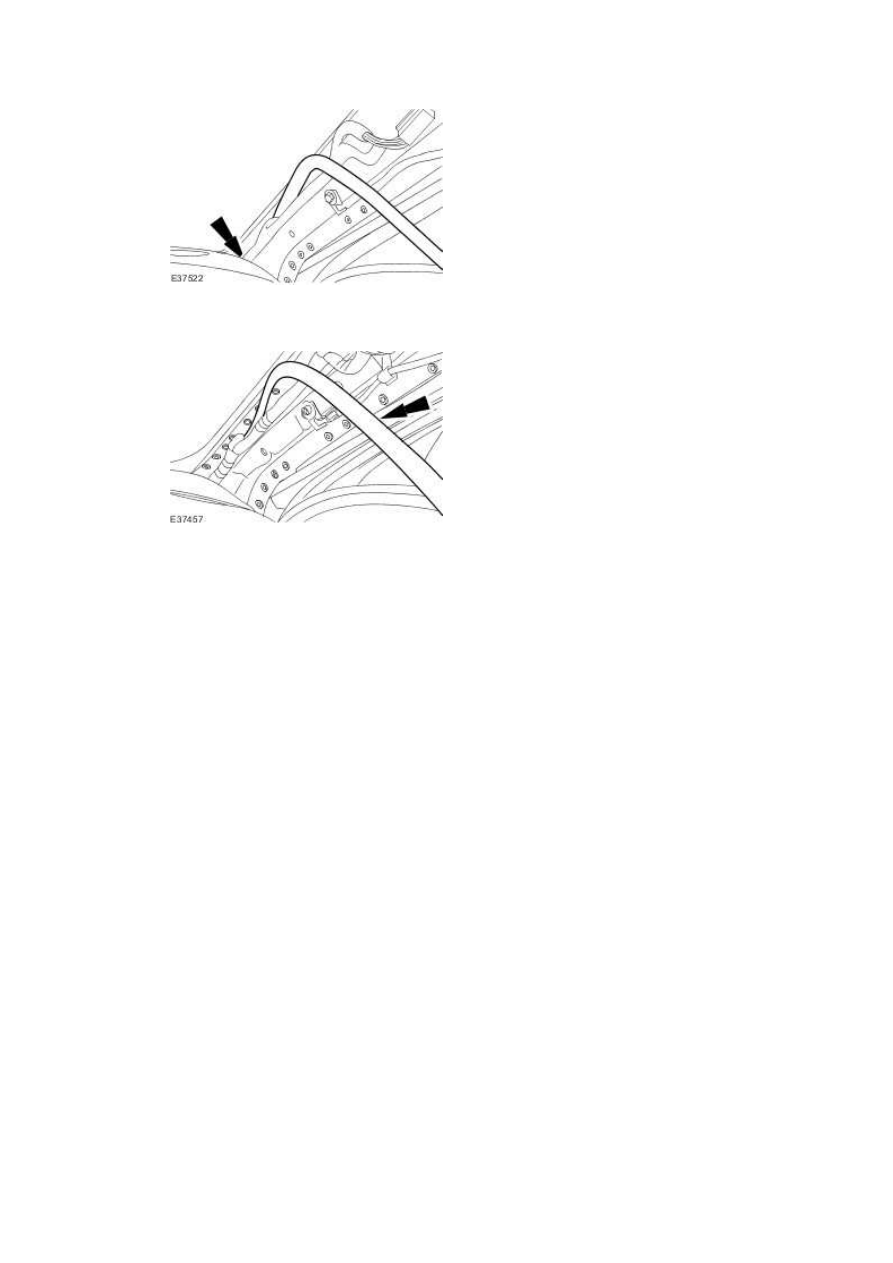

18 . Detach the roof opening panel front drain hose.







19 . Detach the roof opening panel front drain hose upper retaining clip.







20 . Detach the roof opening panel front drain hose lower retaining clip.

www.







21 . Remove the roof opening panel front drain hose.






Installation



1 . To install, reverse the removal procedure.







Roof Opening Panel Glass (76.82.05)

Removal

Short wheelbase



1 . NOTE:





Make sure the roof opening glass assembly is in the closed position.



NOTE:





Left-hand shown, right-hand similar.

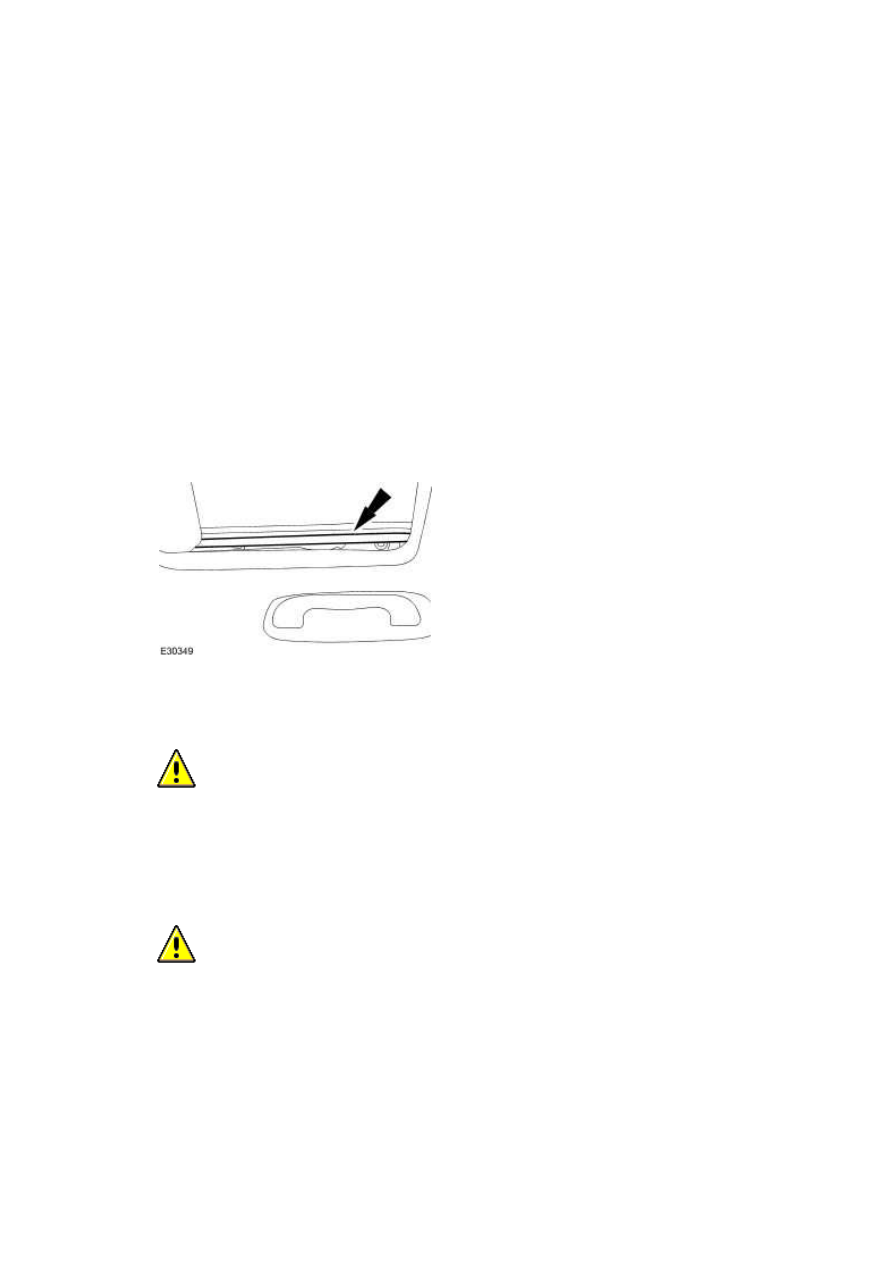

Detach the sight shield at the front of the roof and swing inwards towards the rear of vehicle.





Long wheelbase



2

.



  CAUTION: Make sure the air deflector is only detached from the roof opening panel

using the 20mm (0.78 inches) area at the end of the air deflector as defined in step 1 of the

ilustration and text below. Failure to follow this instruction will result in damage to the

component.





  CAUTION: Do not pull on the air deflector rubber pleat. Failure to follow this

instruction will result in damage to the component.





NOTE:





Right-hand shown, left-hand similar.
