Jaguar XJ (X350). Service manual - part 1541

Roof Opening Panel Frame (76.82.01)

Removal

All vehicles



1 . Remove both A-pillar trim panels.

For additional information, refer to A-Pillar Trim Panel (76.13.31)





2 . Remove both upper B-pillar trim panels.

For additional information, refer to B-Pillar Upper Trim Panel (76.13.28)





3 . Remove both C-pillar upper trim panels.

For additional information, refer to C-Pillar Upper Trim Panel





4 . Remove both sun visors.

For additional information, refer to Sun Visor (76.10.48)

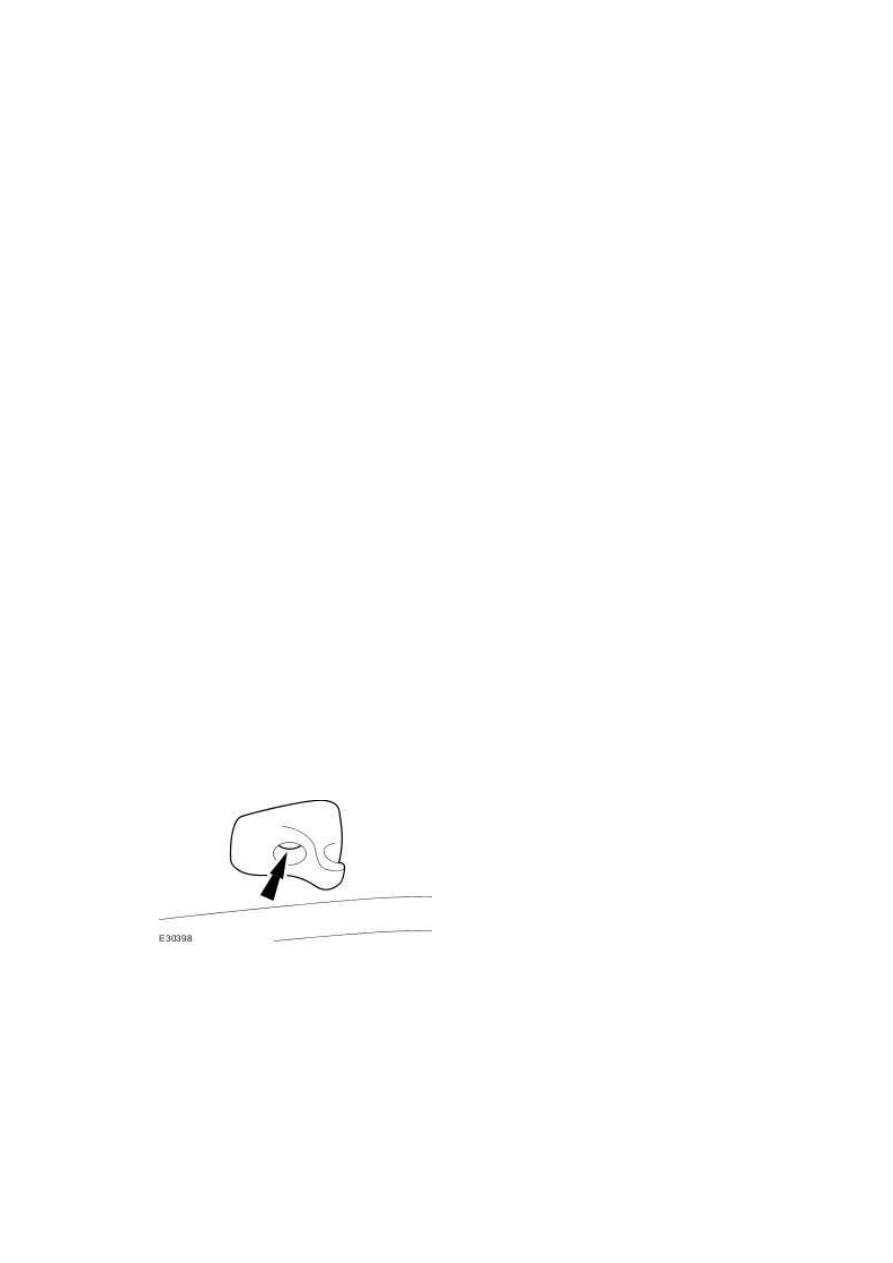

5 . NOTE:





Left-hand shown, right-hand similar.



Remove the sun visor retaining clip.







6 . Remove the auto dimming interior mirror.

For additional information, refer to Auto-Dimming Interior Mirror (76.10.56)





7 . Remove the overhead console.

For additional information, refer to Overhead Console (76.13.69)

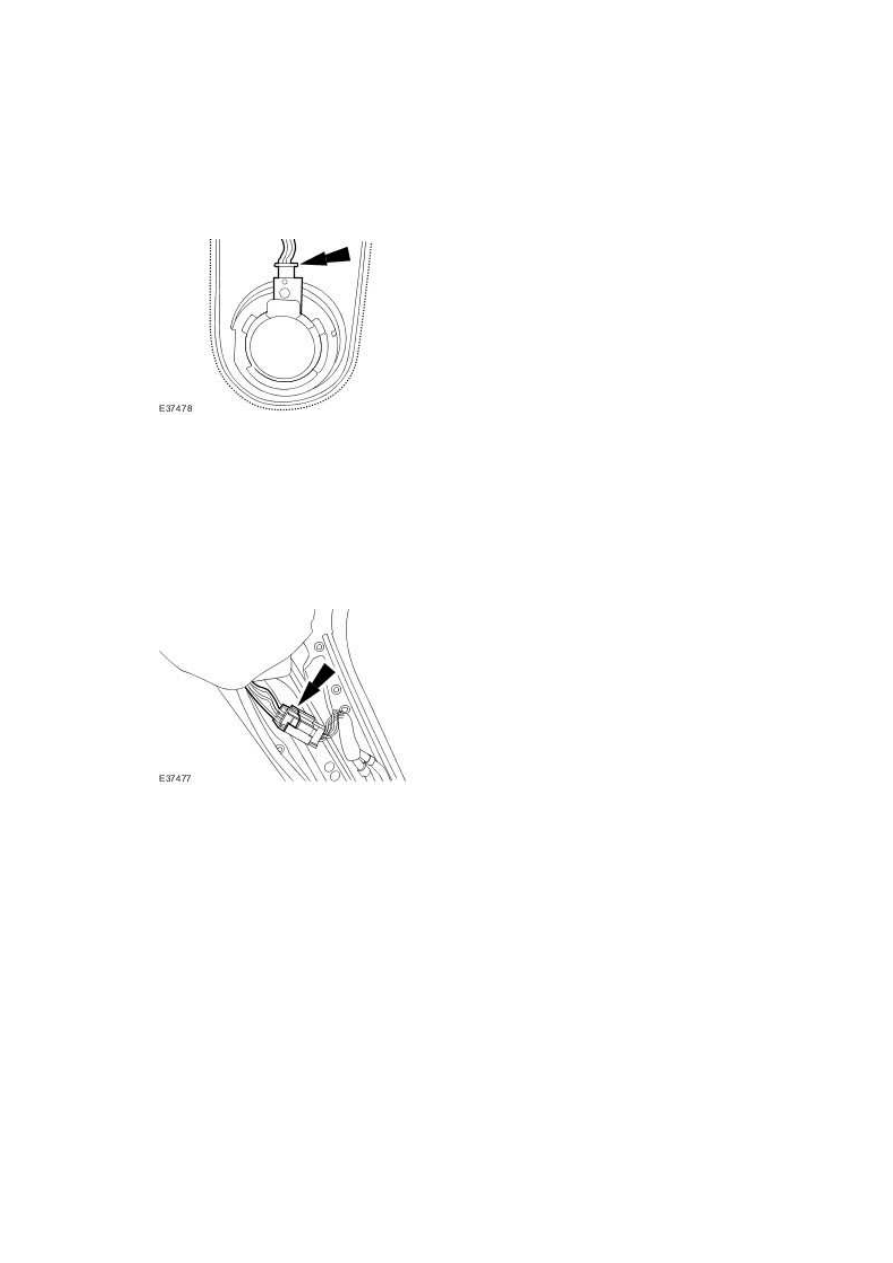

8 . Disconnect the rain sensor electrical connector.







9 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the headlining wiring harness front electrical connector.

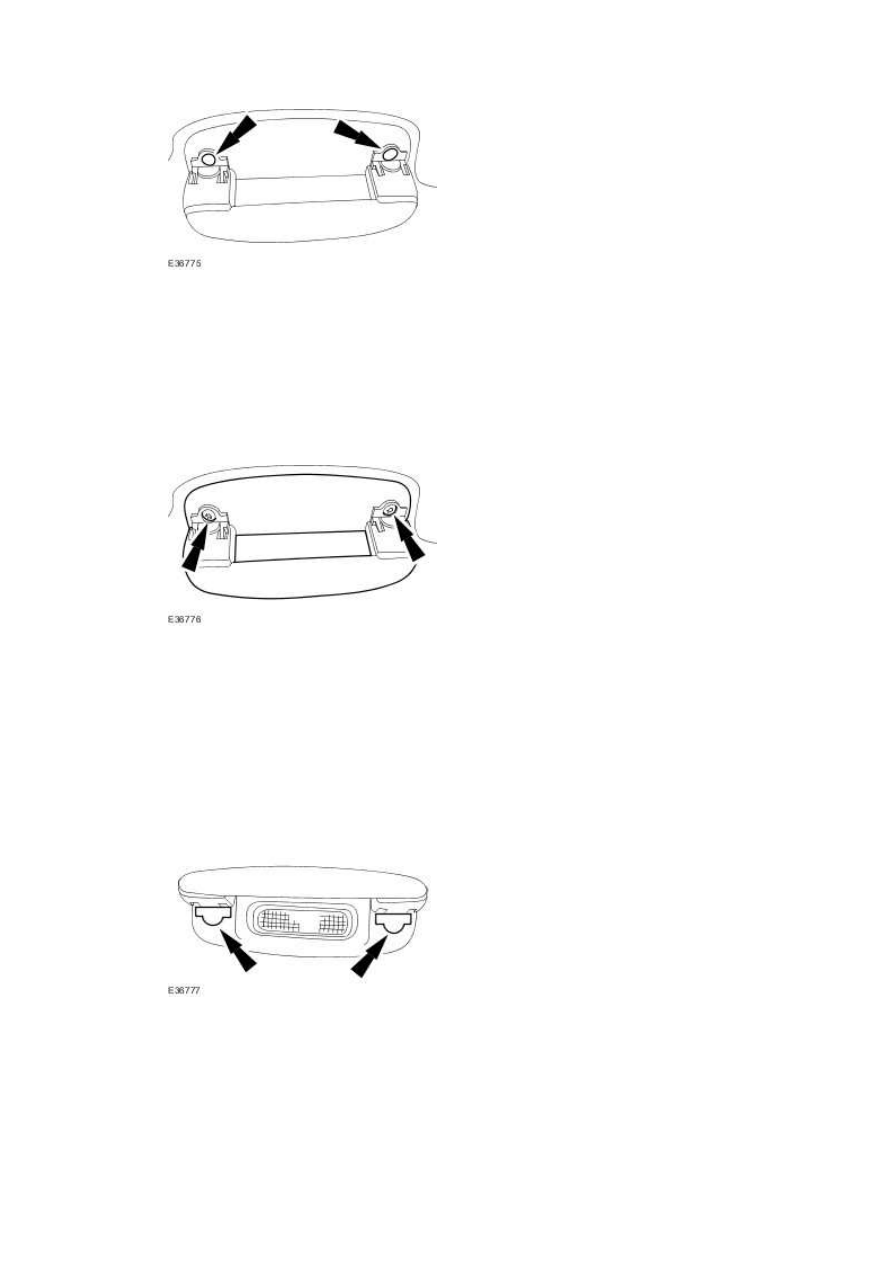

10 . NOTE:





Left-hand shown, right-hand similar.



Detach the front passenger assist handle retaining screw covers.

www.







11 . NOTE:





Left-hand shown, right-hand similar.



Remove the front passenger assist handle.







12 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear passenger assist handle retaining screw covers.







13 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear passenger assist handle.

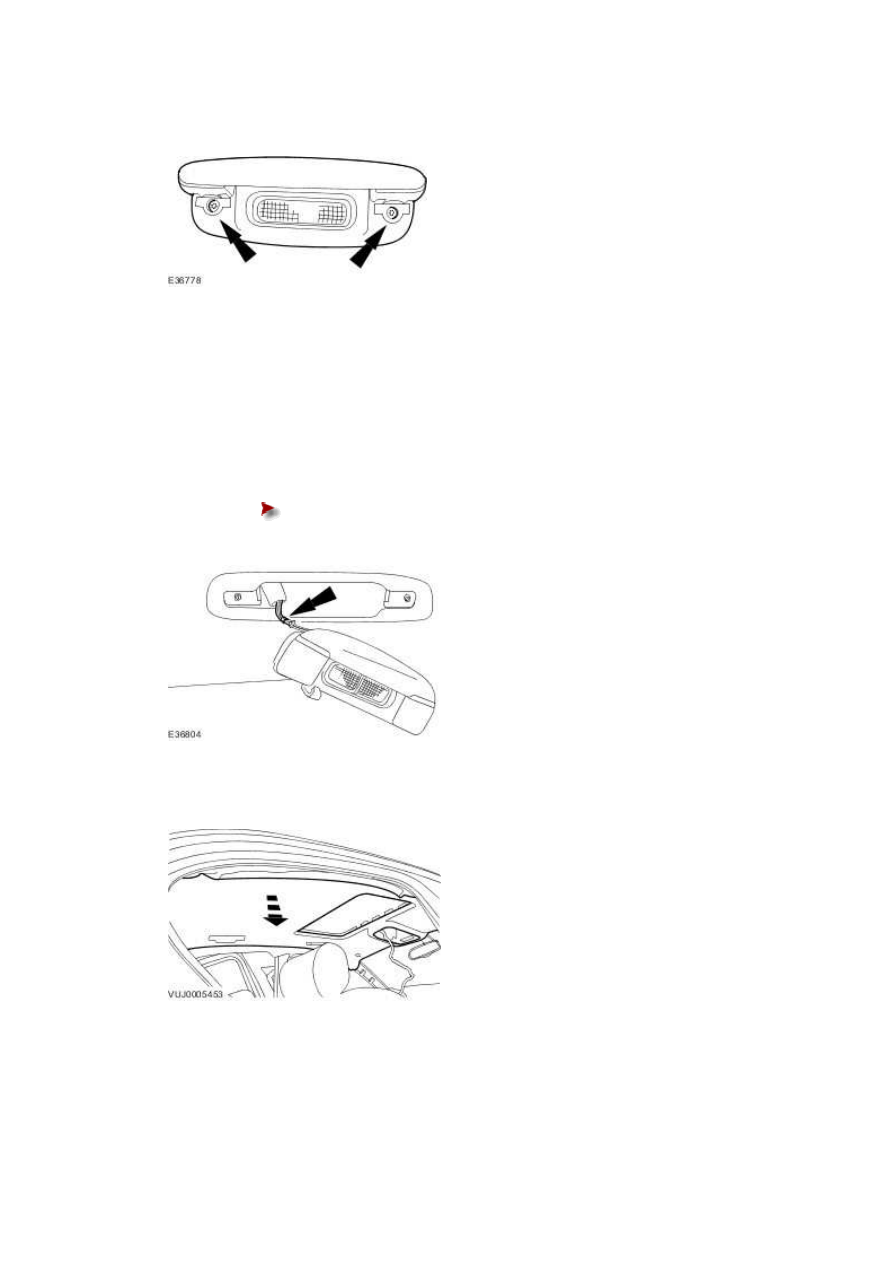

14 . NOTE:





Left-hand shown, right-hand similar.



Remove the rear passenger assist handle.





Disconnect the electrical connector.











15 . Detach the headliner.







16 . Remove the roof opening panel glass.

For additional information, refer to
