Roof Opening Panel Alignment

1.  NOTE:


Left-hand shown, right-hand similar.


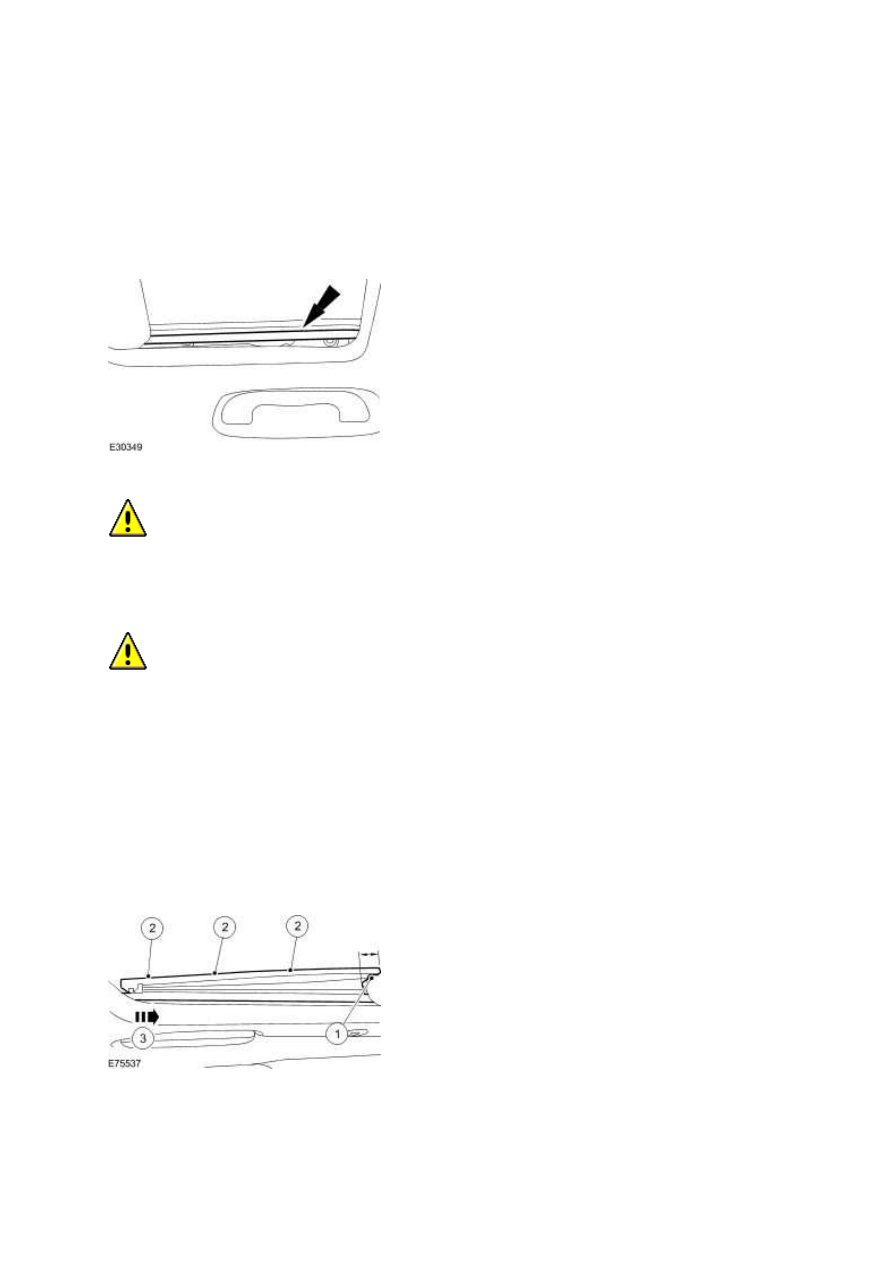

Detach the sight shield at the front of the roof and swing inwards towards the rear of vehicle.





2.

  CAUTION: Make sure the air deflector is only detached from the roof opening

panel using the 20mm (0.78 inches) area at the end of the air deflector as defined in step
1 of the ilustration and text below. Failure to follow this instruction will result in damage
to the component.


  CAUTION: Do not pull on the air deflector rubber pleat. Failure to follow this

instruction will result in damage to the component.

NOTE:


Right-hand shown, left-hand similar.


Detach the air deflector.



•

  Detach the rear of the air deflector.



•

  Detach the air deflector upper retainer.



•

  Swing the front of the air deflector inwards towards the rear of the vehicle.






3.  NOTE:


Left-hand shown, right-hand similar.

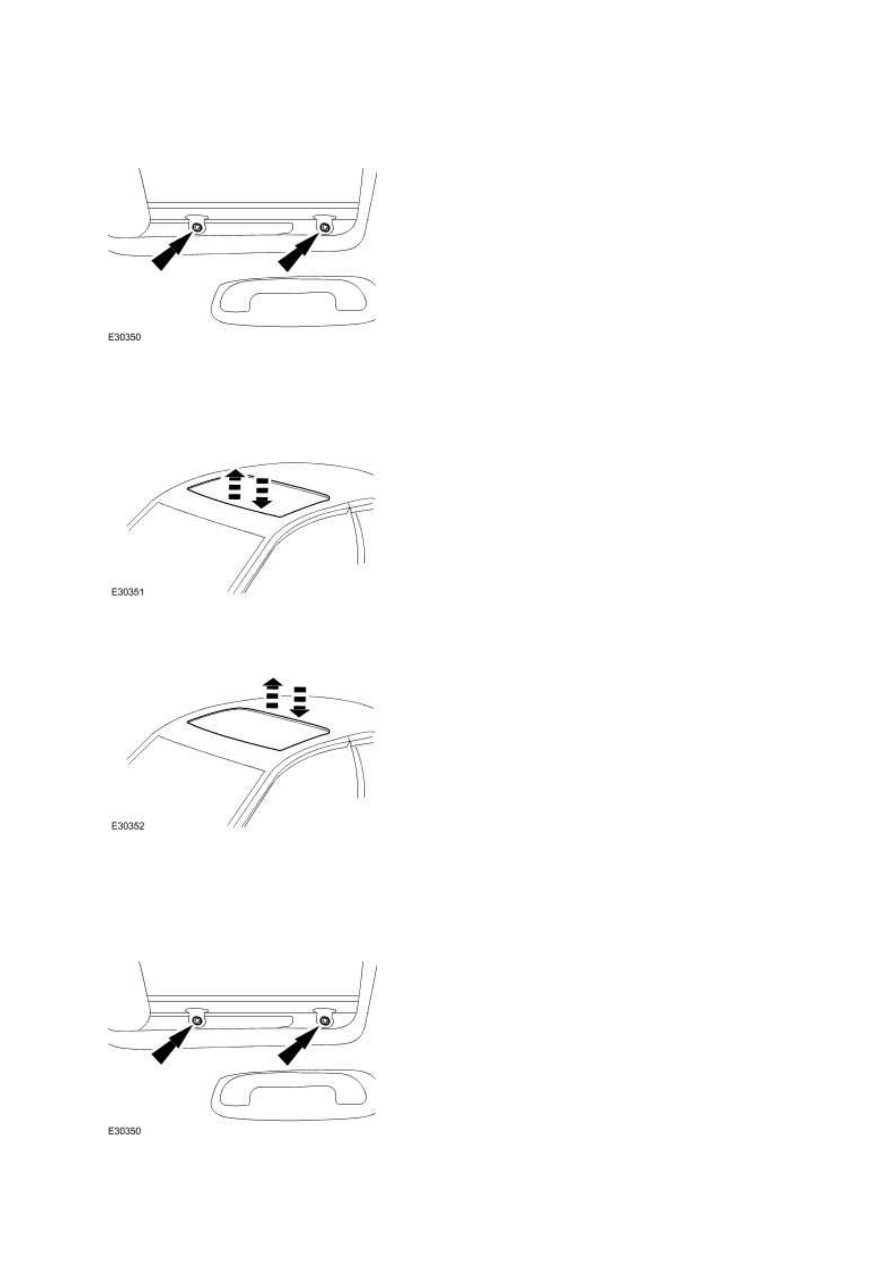

Loosen the roof opening panel glass retaining screws.





4.  Adjust the front edge of the roof opening panel glass to between flush and 1 mm (0.04 in)
low.





5.  Adjust the rear glass edge to between flush and 1 mm (0.04 in) low.





6.  NOTE:


Left-hand shown, right-hand similar.


Tighten to 4 Nm.




www.


7.  NOTE:


Right-hand shown, left-hand similar.

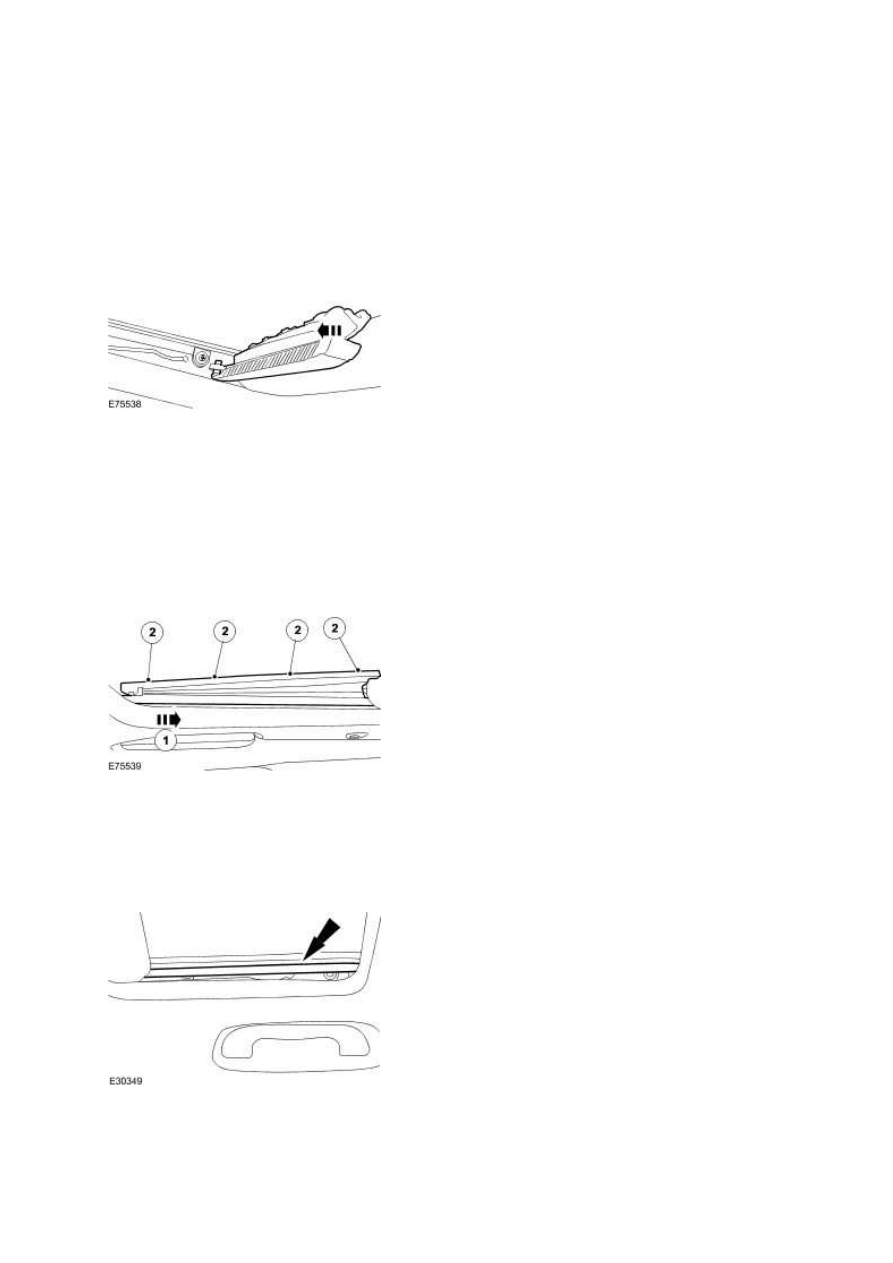

Reposition the air deflector to the roof opening panel runner.





8.  NOTE:


Right-hand shown, left-hand similar.


Install the air deflector.



•

  Make sure the air deflector is fully seated to the rear retaining clip.



•

  Attach the air deflector upper retainer.






9.  NOTE:


Left-hand shown, right-hand similar.


Install the sight shields.








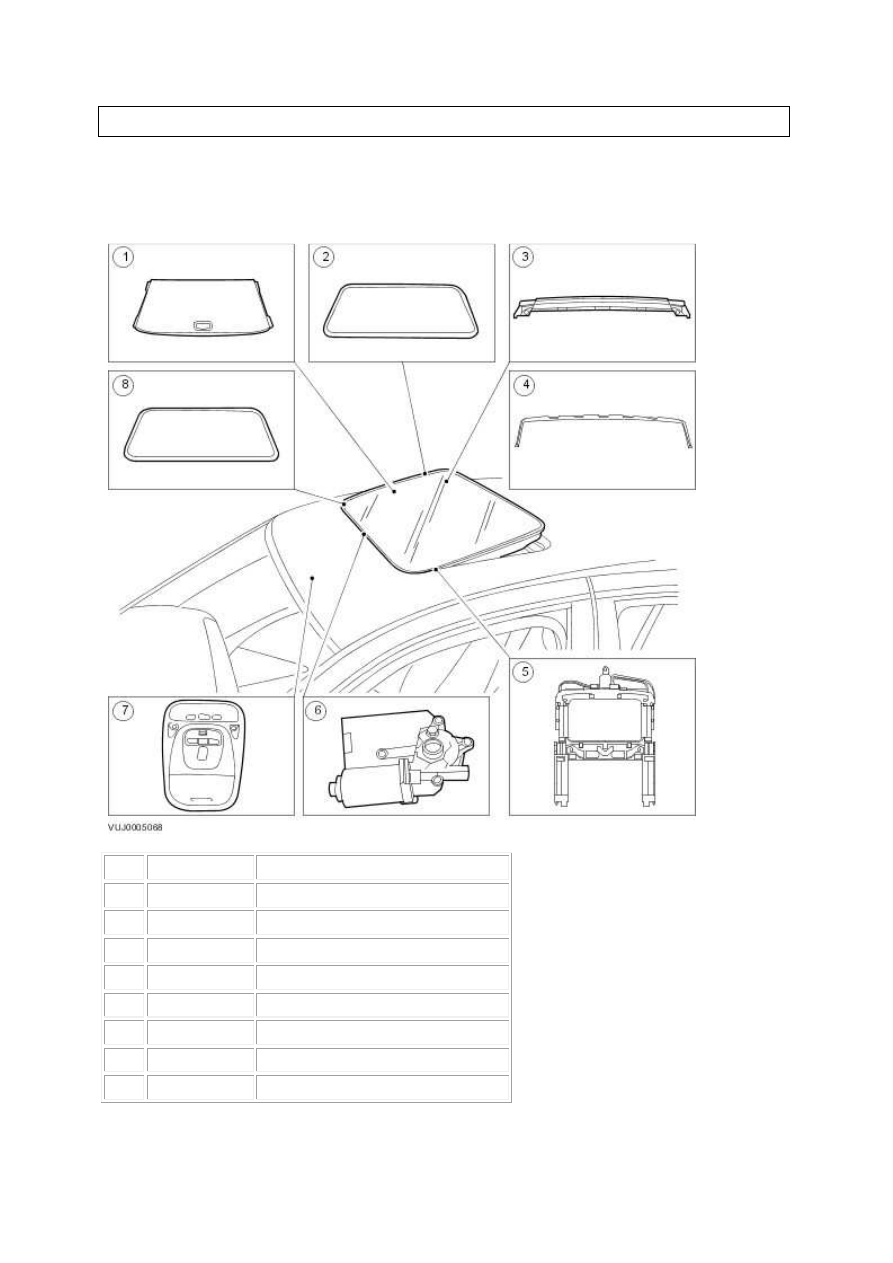

Description and operation





Roof Opening Panel



Item  Part Number

Description

1

 —

Roof opening panel shield

2

 —

Roof opening panel glass

3

 —

Trough assembly

4

 —

Air deflector

5

 —

Roof opening panel frame

6

 —

Roof opening panel motor

7

 —

Roof opening panel control switch

8

 —

Roof opening panel weatherstrip


The roof opening panel is available as an option. The roof opening panel control module
