Jaguar XJ (X350). Service manual - part 1529

Installation



1 . To install, reverse the removal procedure.







Headlamp Washer Pump - VIN Range:
G45704->G99999 (84.20.21)

Removal

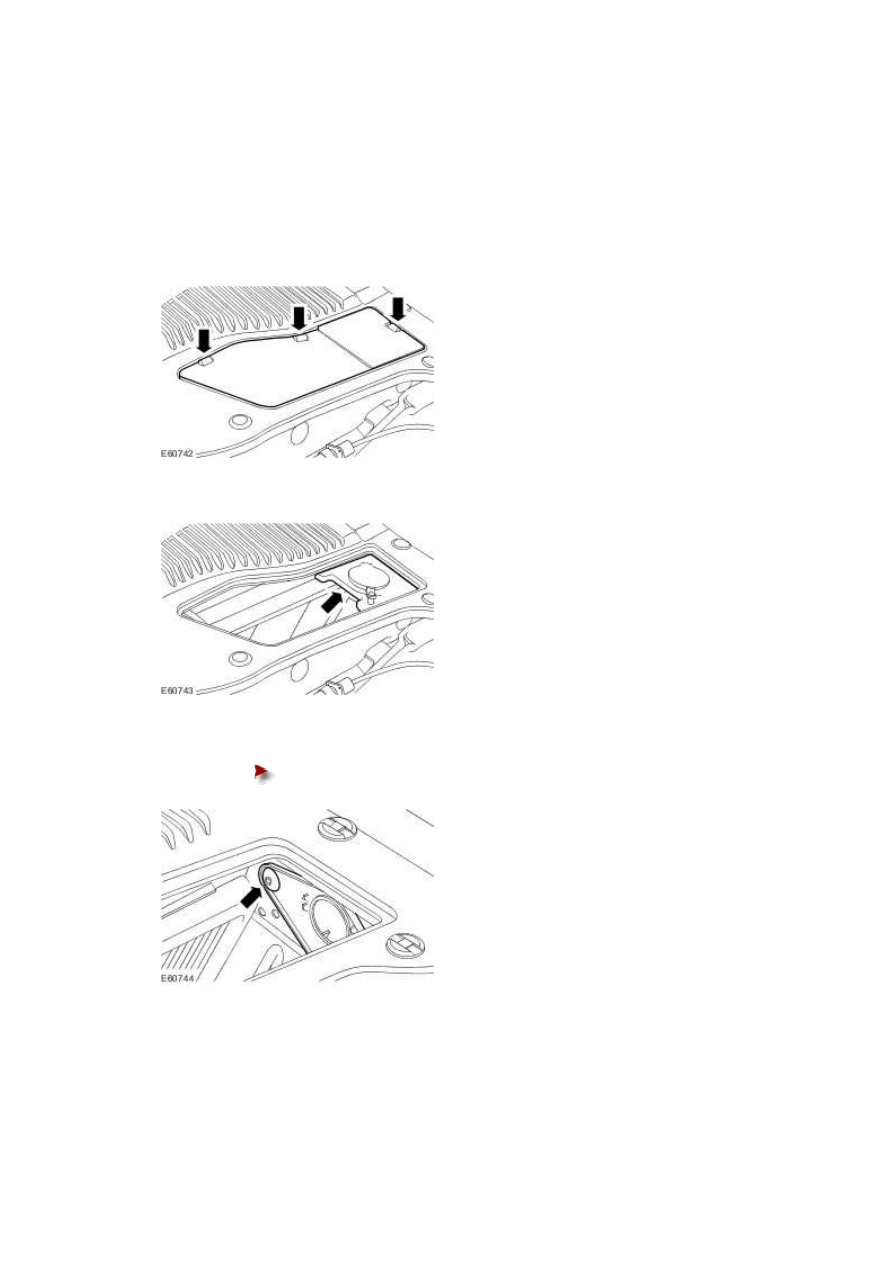

1 . Remove the cowl vent screen access panel.







2 . Remove the windshield washer reservoir upper filler neck.







3 . Remove the windshield washer reservoir lower filler neck.





Remove the retaining scrivet.









4 . Remove the left-hand front wheel and tire.

For additional information, refer to Wheel and Tire (74.20.05)





5 . Remove the left-hand front fender splash shield.

For additional information, refer to Fender Splash Shield (76.10.90)

www.

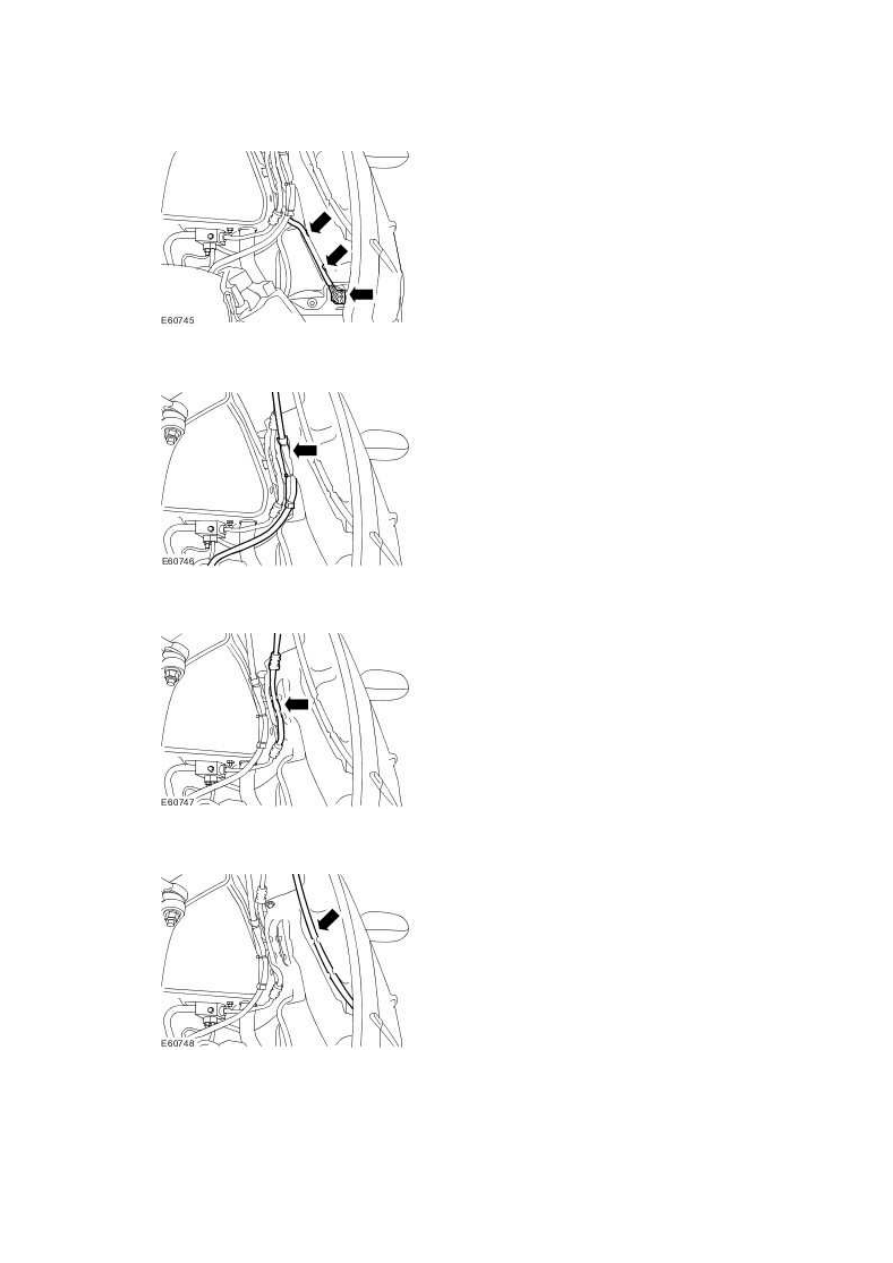

6 . Disconnect the windshield washer reservoir electrical connector.







7 . Detach the air suspension hose.







8 . Detach the air conditioning (A/C) refridgerent line.







9 . Detach the headlamp washer pump supply hose.







10 . Remove the windshield washer reservoir retaining bolts.

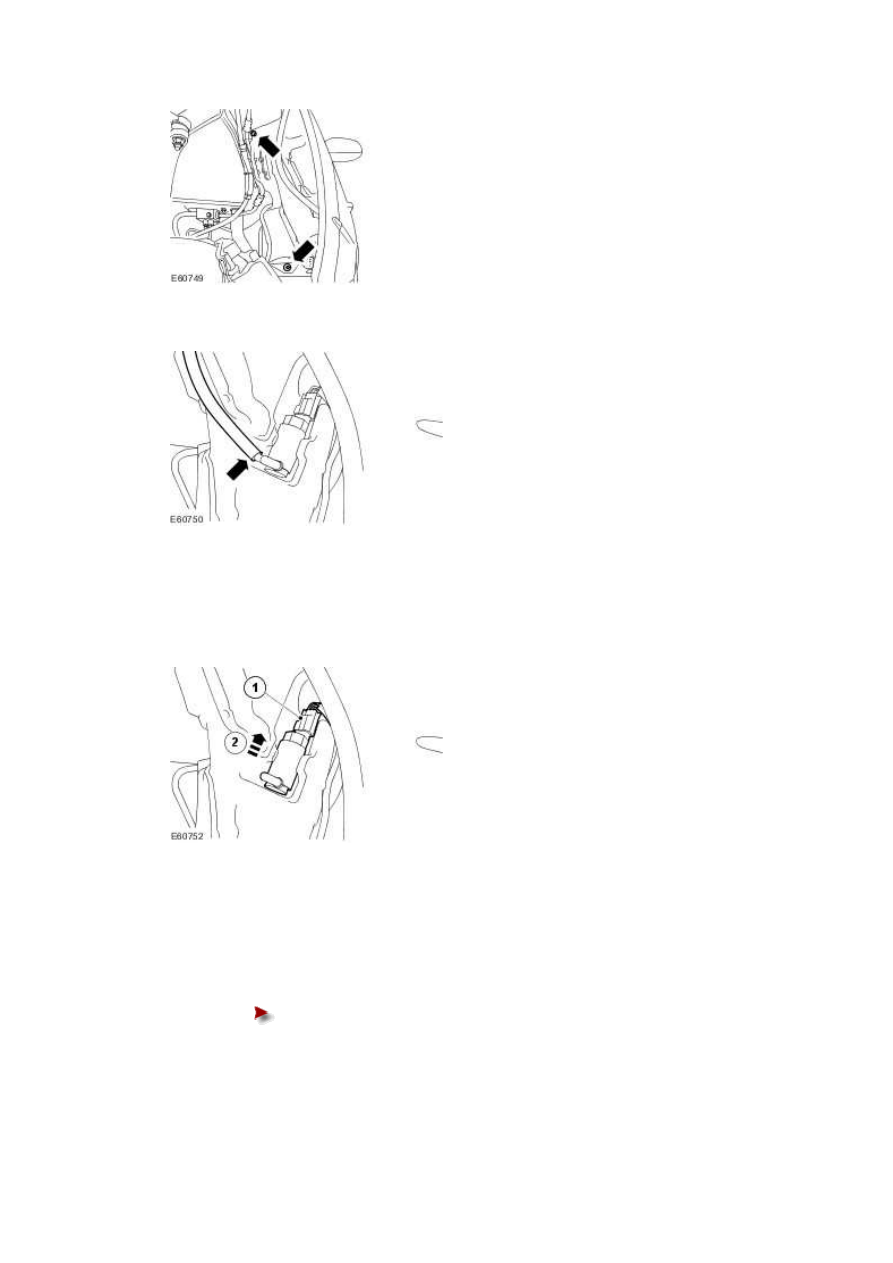

11 . Disconnect the headlamp washer pump outlet hose.







12 . Remove the headlamp washer pump.



1) Disconnect the headlamp washer pump electrical connector.



2) Remove the headlamp washer pump.








Installation



1 . To install, reverse the removal procedure.





Tighten to 9 Nm.



www.
