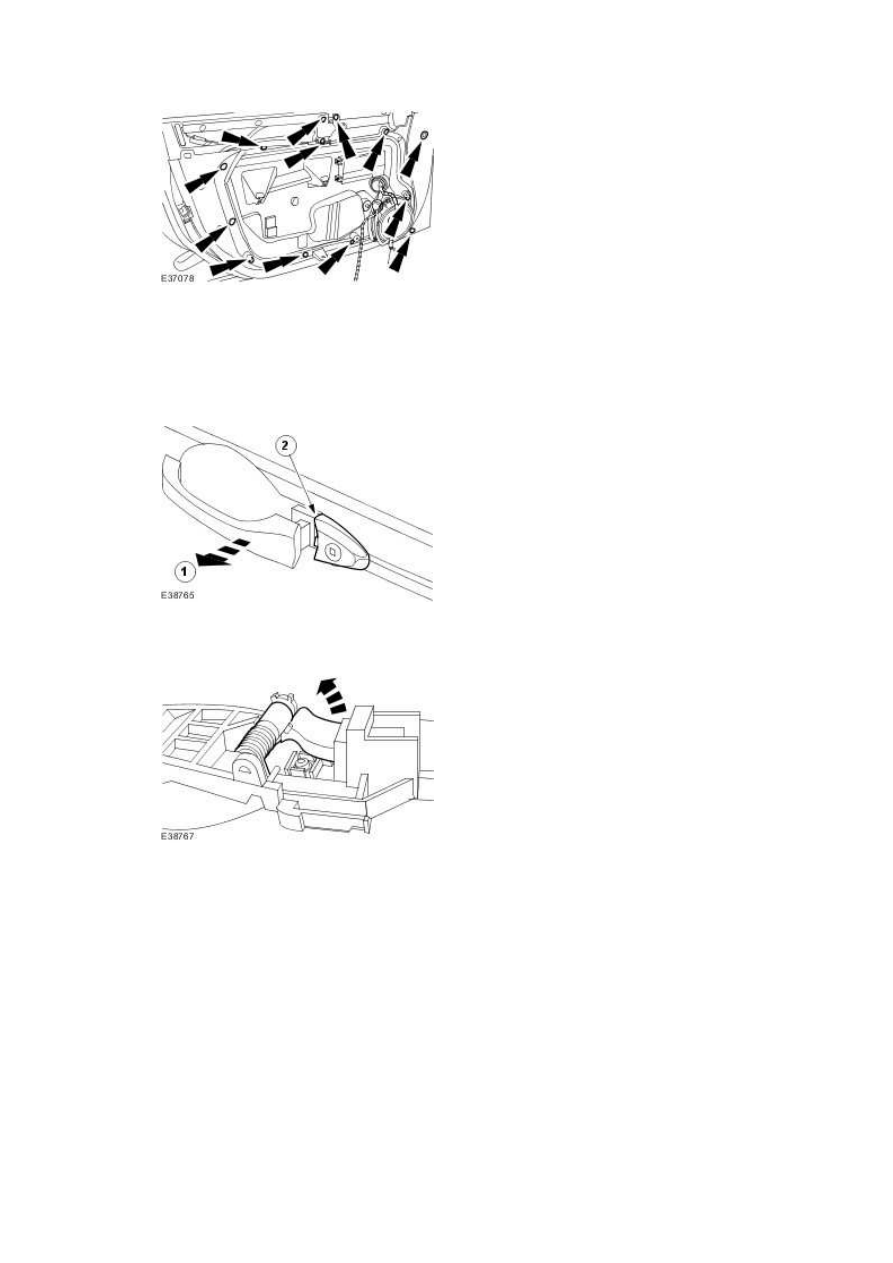

6 . Remove the front door lock bezel.



1) Hold the exterior door handle in the open position.



2) Remove the front door lock bezel.









7 . Release and hold the exterior door handle retaining clip.







8 . Remove the exterior door handle.



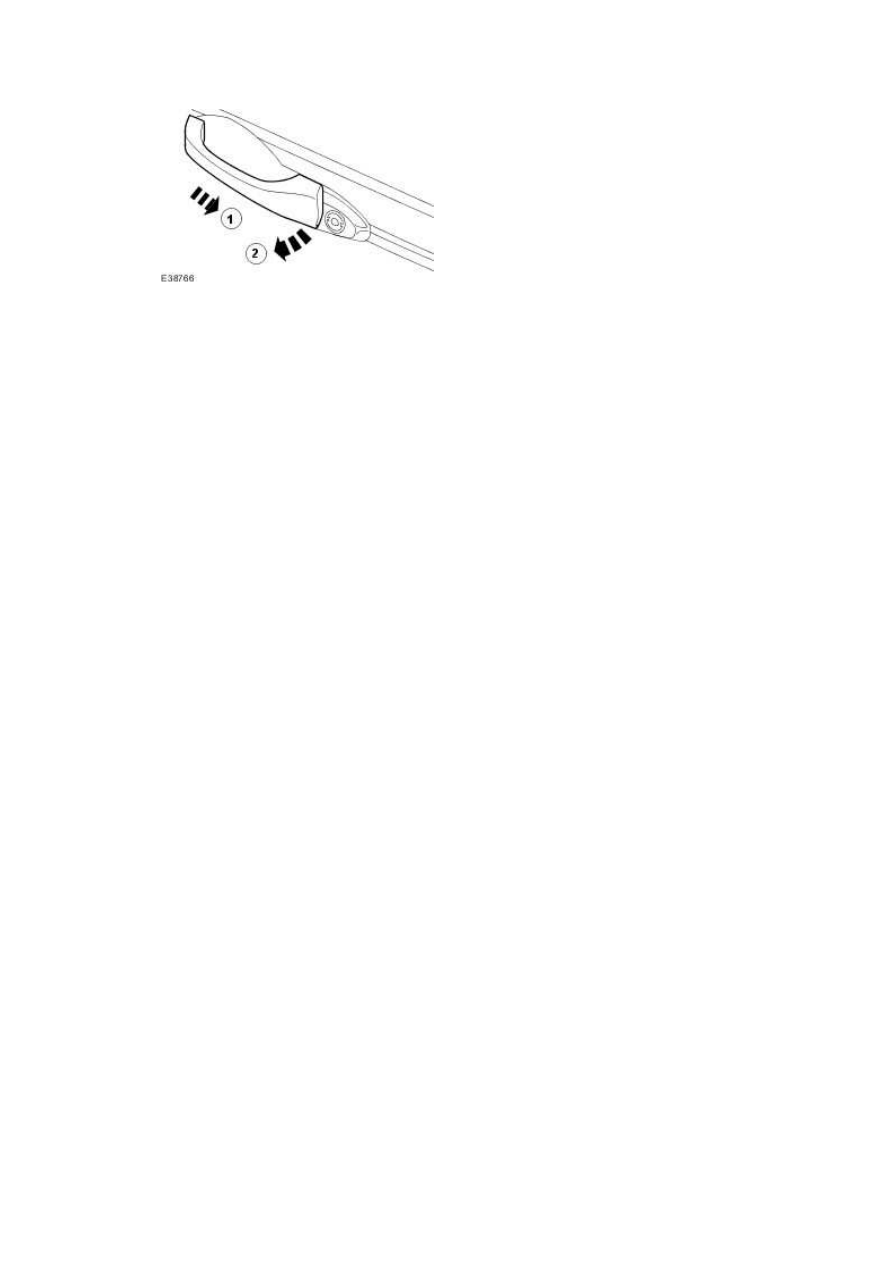

1) Release the exterior door handle.



2) Remove the exterior door handle.








Installation



1 . To install, reverse the removal procedure.







www.

Front Door Lock Actuator (76.37.74)

Removal

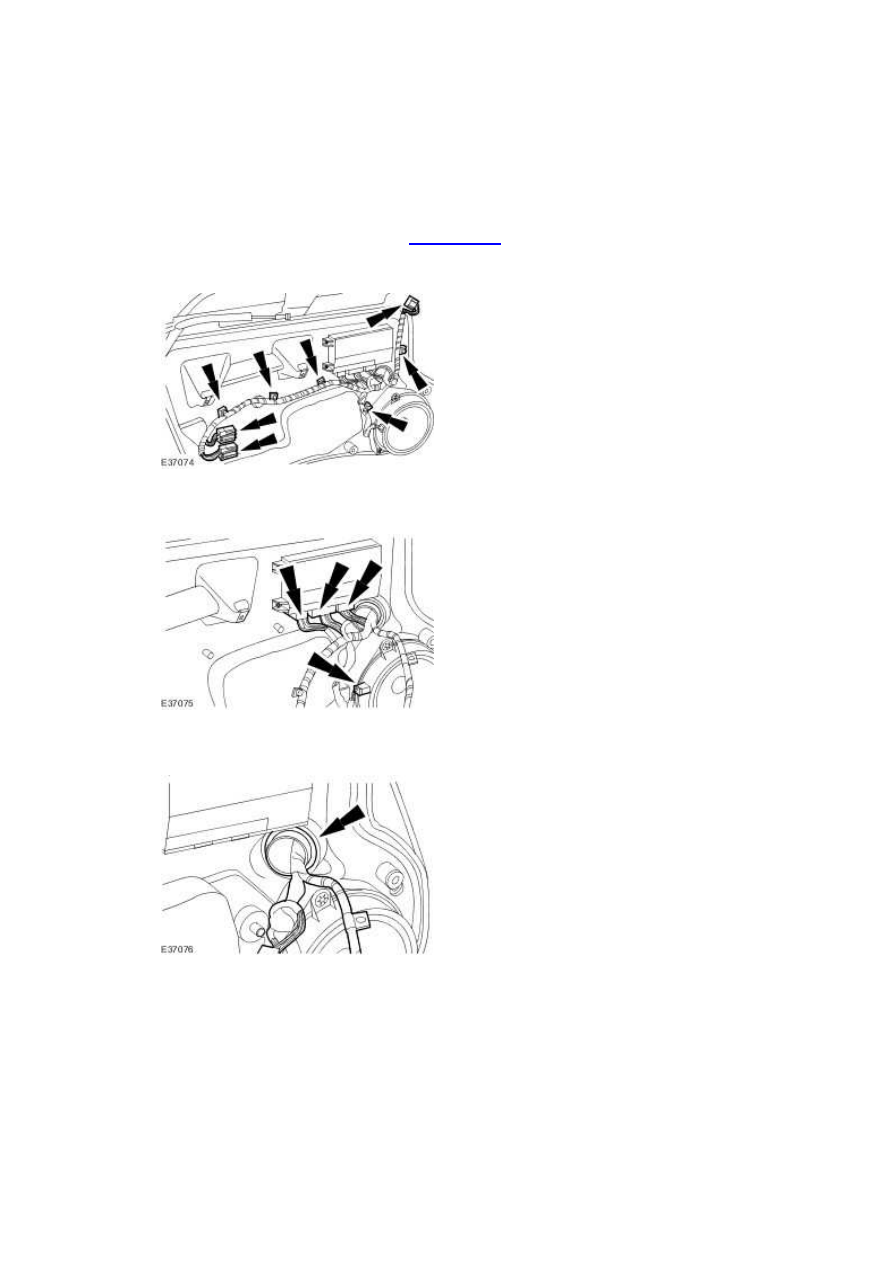

1 . Remove the front door trim panel. <<501-05>>





2 . Detach the door wiring harness.







3 . Disconnect the electrical connectors.







4 . Detach the door wiring harness grommet.

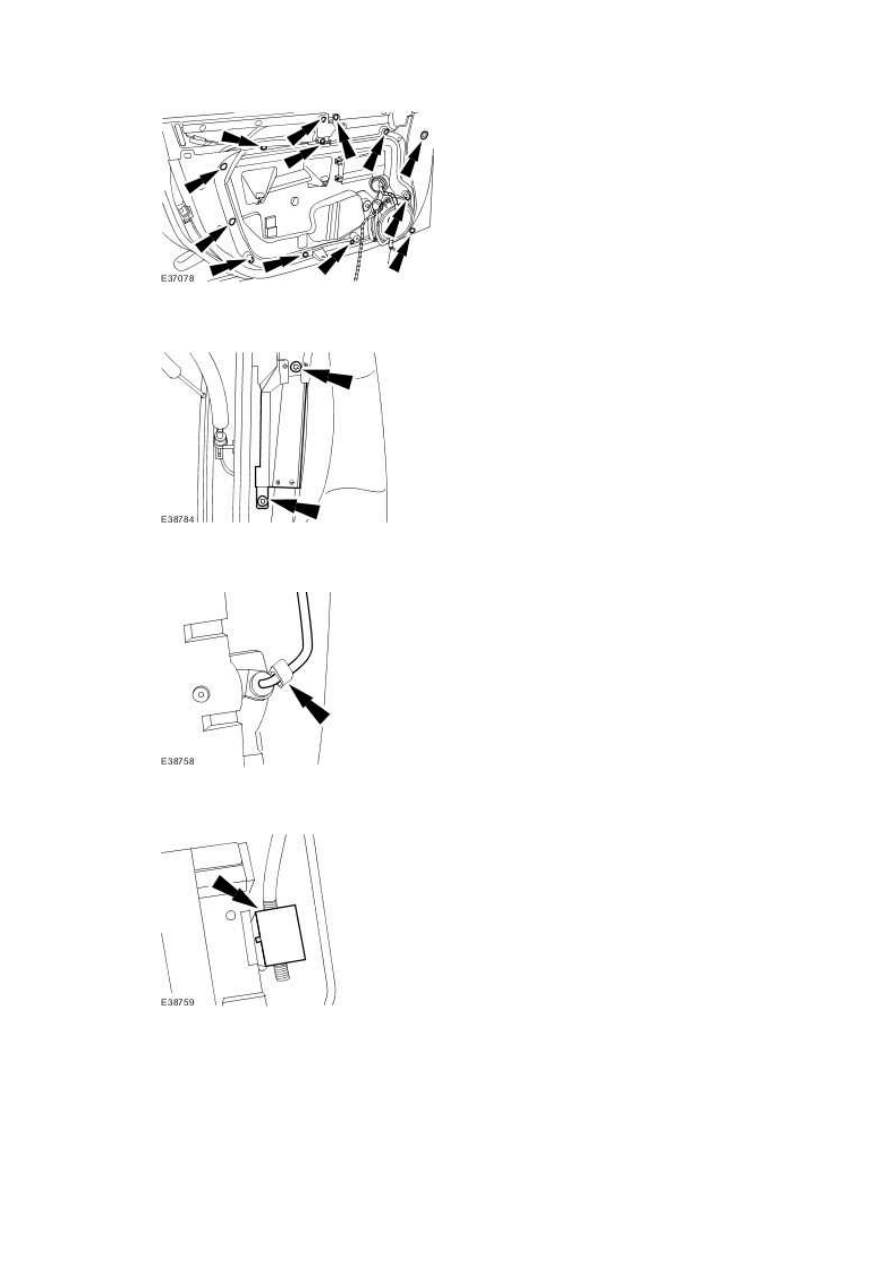

5 . Remove the door inner weathershield.







6 . Remove the front door lower security shield.







7 . Detach the front door lock cylinder connecting rod from the front door lock actuator.







8 . Remove the exterior door handle connecting rod retaining clip.







9 . Detach the exterior door handle connecting rod from the front door lock actuator.
