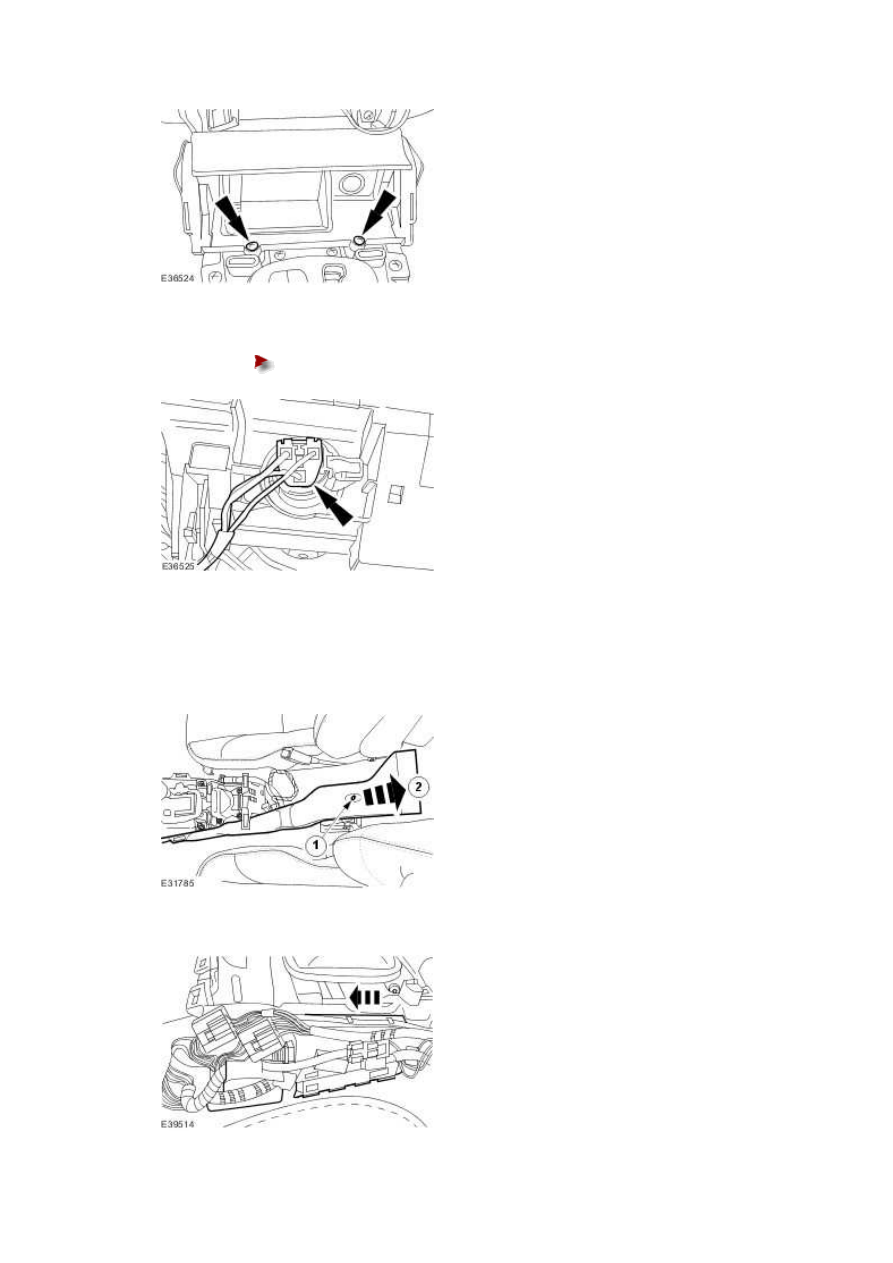

7 . Remove the ashtray.





Disconnect the electrical connector.









8 . Remove the floor console register duct.



1) Remove the retaining nut.



2) Remove the floor console register duct.









9 . Detach the floor console wiring harness retaining bracket.







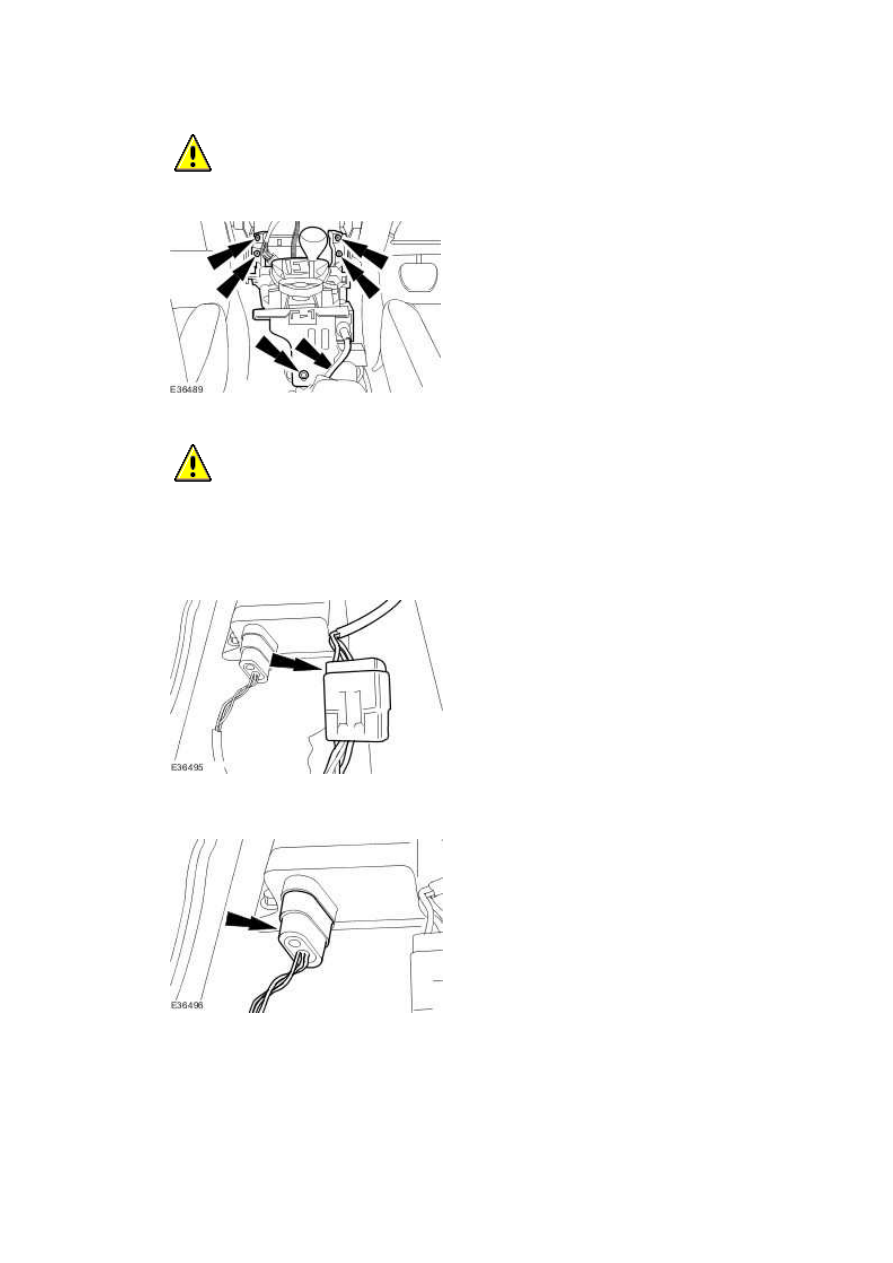

10 .

  CAUTION: Make sure damage does not occur to the interior trim.


Reposition the floor console retaining bracket.







11 .

  CAUTION: Make sure damage does not occur to the interior trim.


NOTE:



Reposition the floor console bracket.


Disconnect the transmission selector switch electrical connector.







12 . Disconnect the lateral/yaw rate sensor electrical connector.







13 . NOTE:



Reposition the floor carpet.


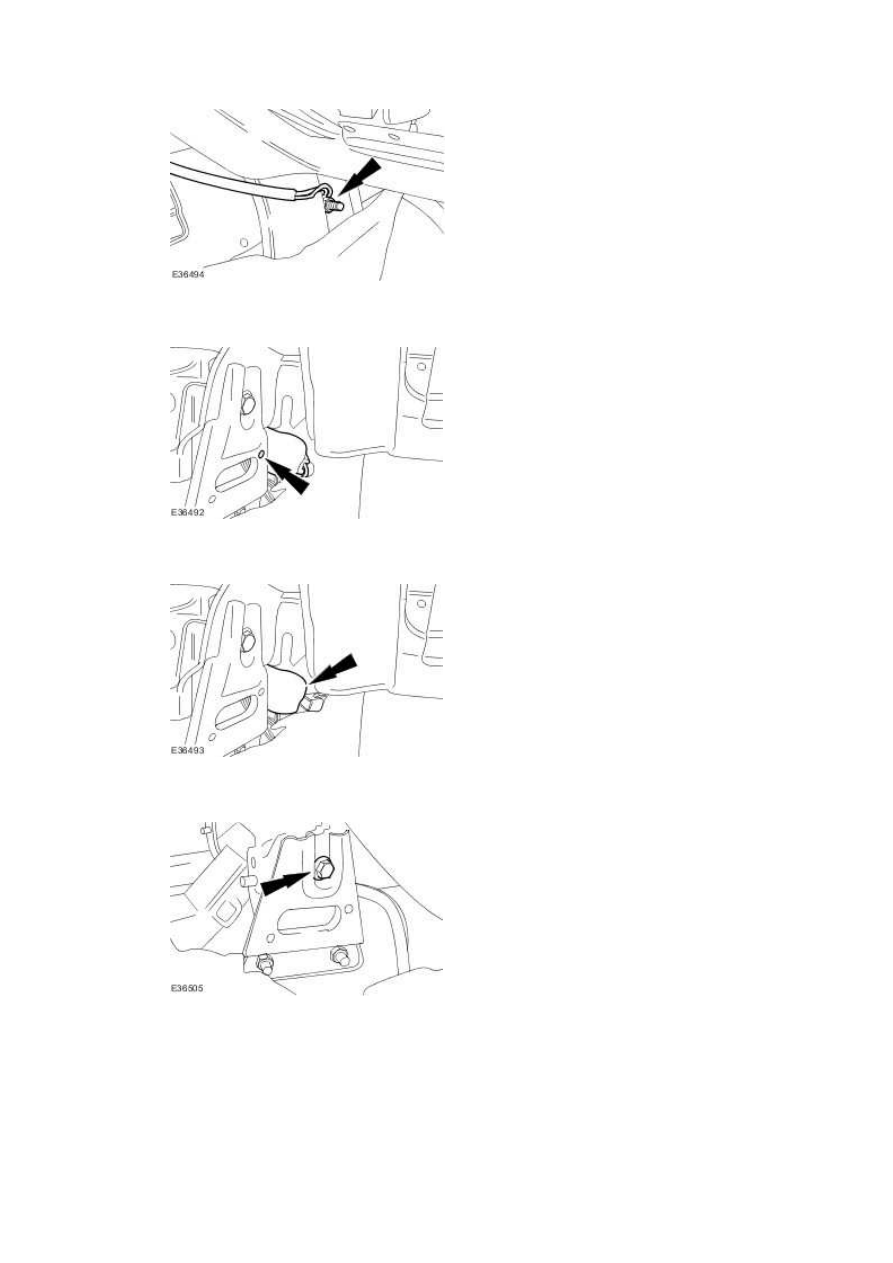

Detach the wiring harness ground connector.

www.







14 . Detach the wiring harness from the instrument panel retaining bracket.







15 . Disconnect the electrical connector.







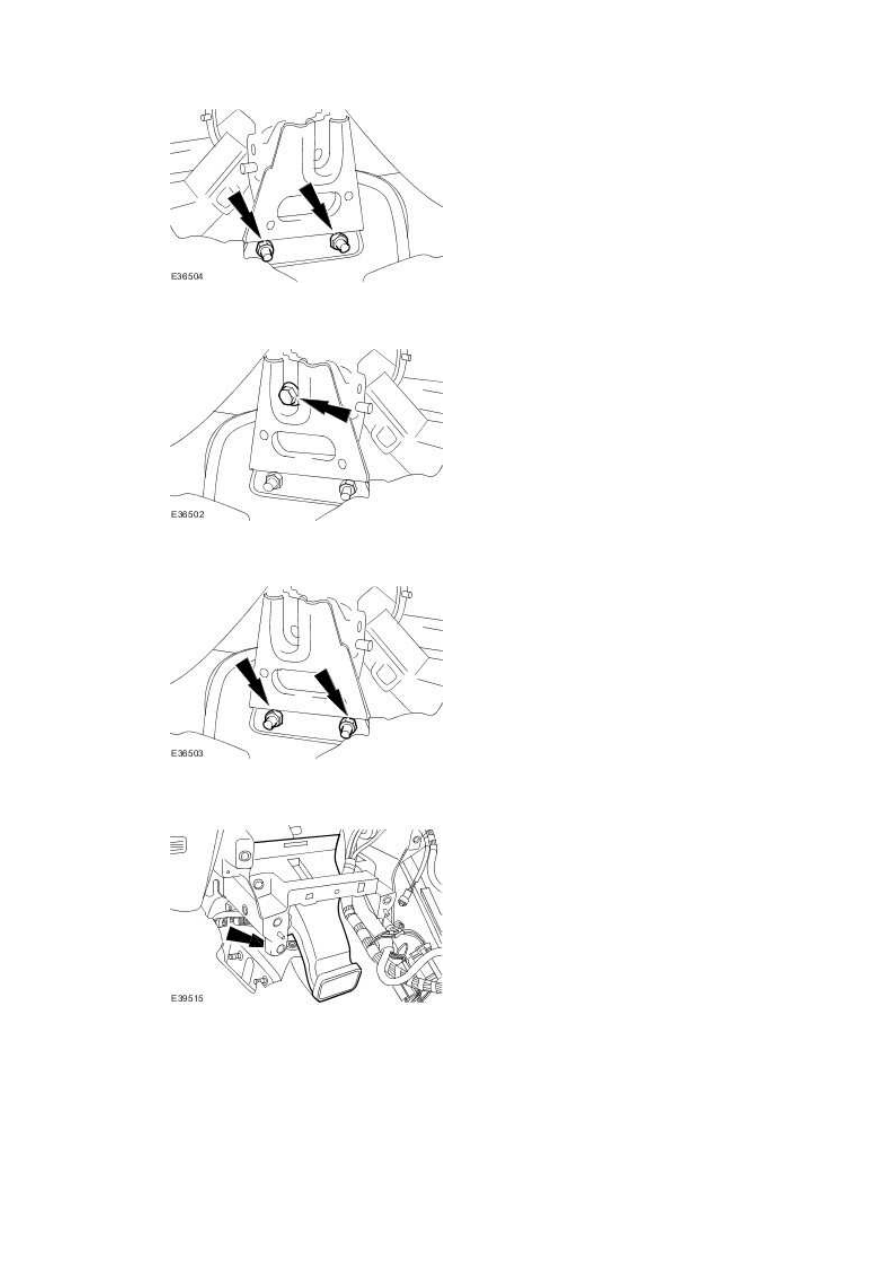

16 . Remove the retaining bolt.







17 . Remove the instrument panel retaining bracket.







18 . Remove the retaining bolt.







19 . Remove the instrument panel retaining bracket.







20 . Remove the floor console adaptor duct retaining clip.







21 . NOTE:



Left-hand shown, right-hand similar.


Remove the cowl side trim panels.
