6 . Remove the halfshaft from the clamp.





7 . Install the halfshaft.

For additional information, refer to

Rear Halfshaft (47.10.13)









Outer Constant Velocity (CV) Joint Boot
(47.10.32)

Removal



1 . Remove the Halfshaft.

For additional information, refer to

Rear Halfshaft (47.10.13)







2 .

  CAUTION: Use suitable protective covers to protect the halfshaft.



Using a suitable clamp, secure the halfshaft.







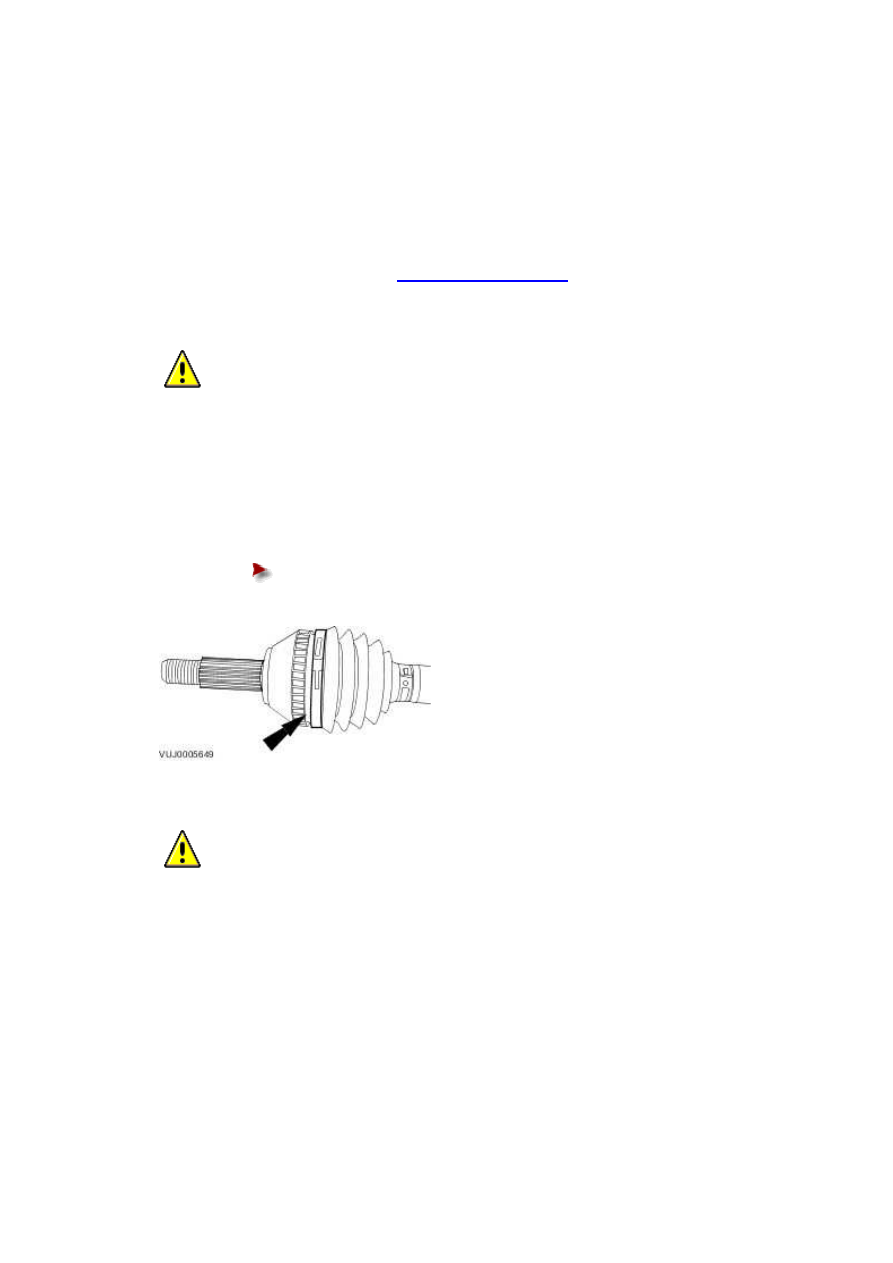

3 . Remove the outer constant velocity (CV) joint boot retaining clip.





Remove and discard the retaining clip.











4 .

  CAUTION: Do not damage the bearing retainer.





NOTE:





The outer CV joint is retained to the shaft by a spring clip.



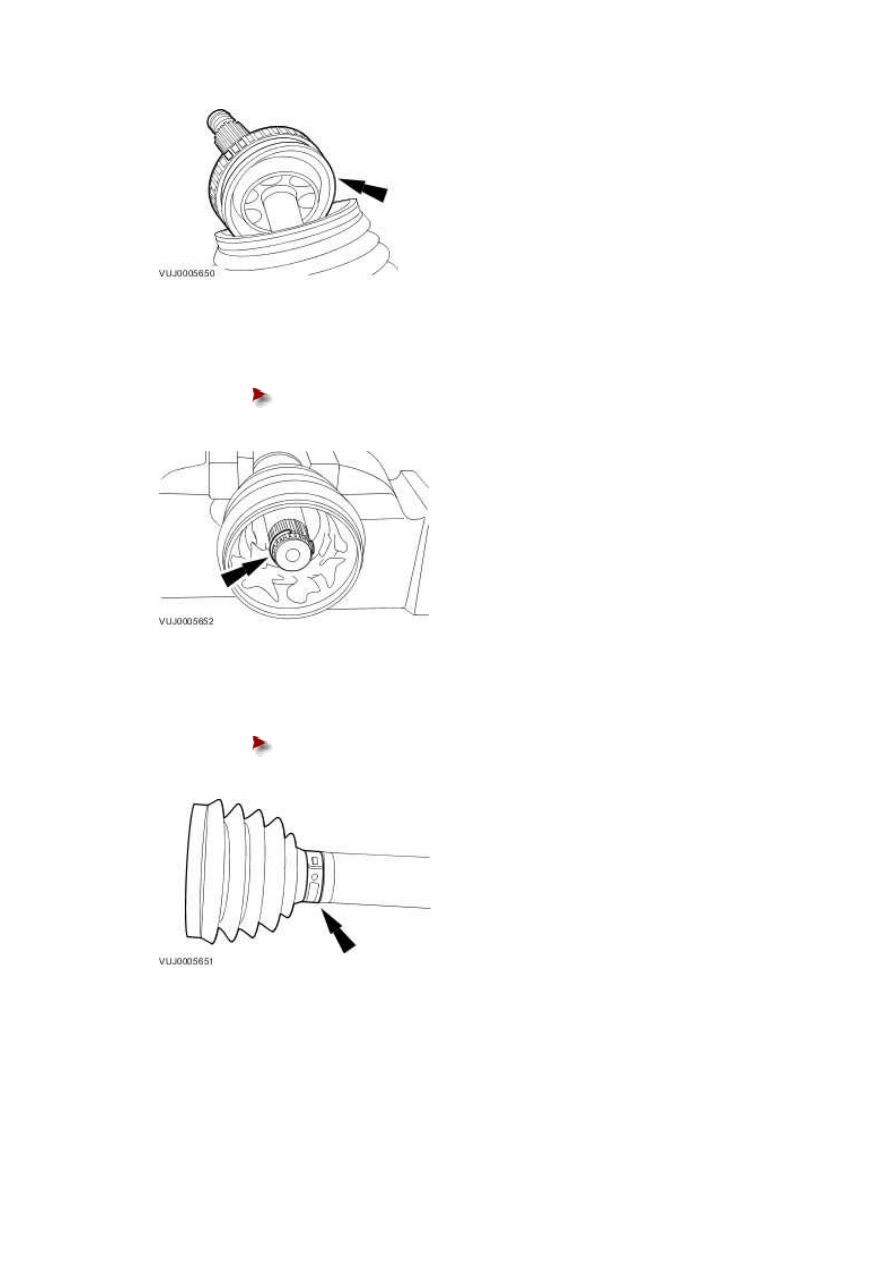

Using a suitable brass drift, remove the outer CV joint.

www.







5 . Remove the retaining clip.





Remove and discard the retaining clip.











6 . Remove the outer CV joint boot.





Remove and discard the retaining clip.











Installation

All vehicles



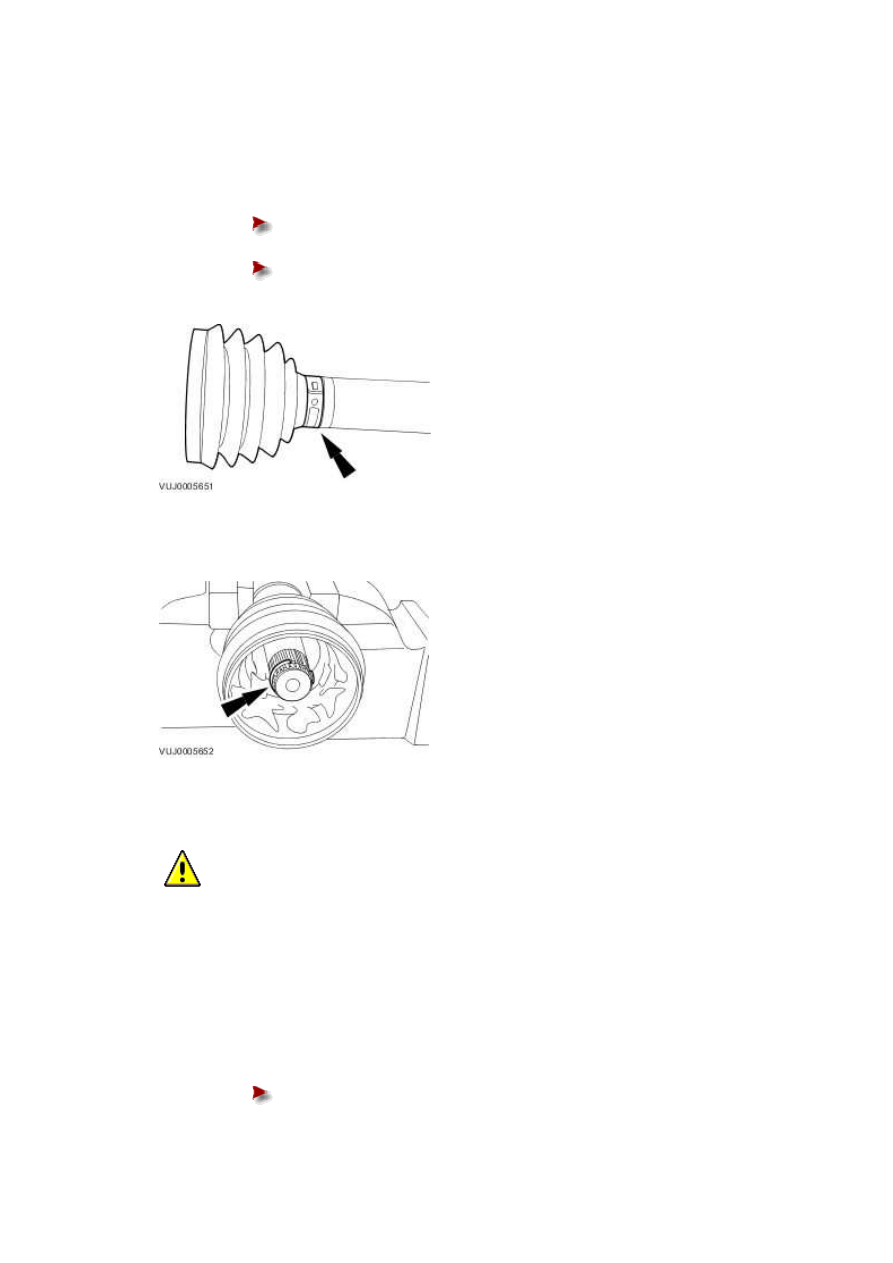

1 . Install the outer CV joint boot.





Install the new retaining clip.







Using a suitable tool, install the retaining clip.











2 . Install the new retaining clip.





Vehicles without supercharger



3 .

  CAUTION: Make sure the CV joint ball bearings do not drop out of the CV joint.



NOTE:





Use a CV grease meeting Jaguar specification.



Fit the outer CV joint.





Fill the CV joint with 55 grams of grease.
