Rear Seat Cushion (76.70.37)

Removal

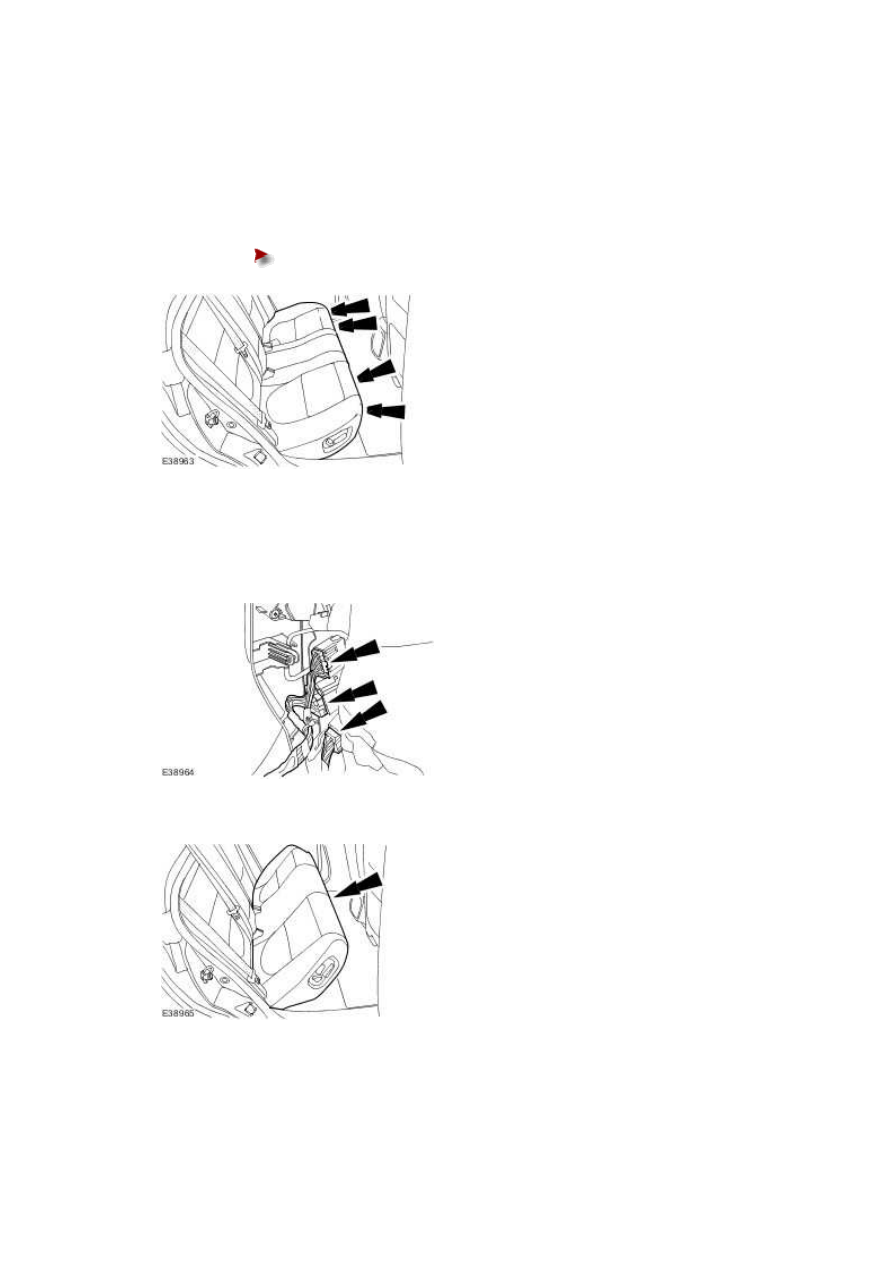

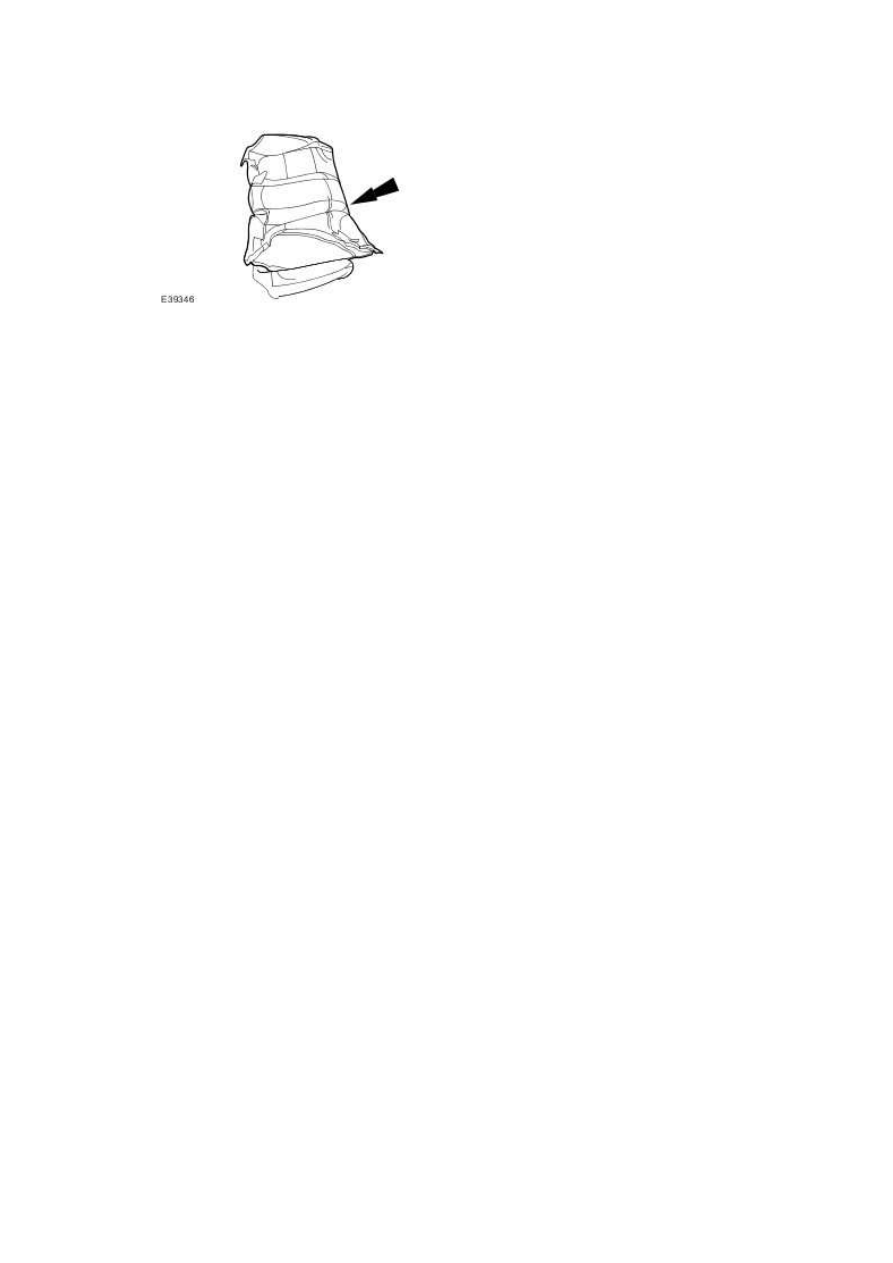

1 . Detach the rear seat cushion.





Release the rear seat cushion retaining clips.









2 . NOTE:



Right-hand shown, left-hand similar.


Disconnect the rear seat cushion electrical connectors.







3 . Remove the rear seat cushion.








1
.

NOTE:



Make sure the rear seat cushion is correctly located under the rear retaining
brackets.


To install, reverse the removal procedure.







Installation

www.

Rear Seat Cushion Cover (76.70.47)

Removal

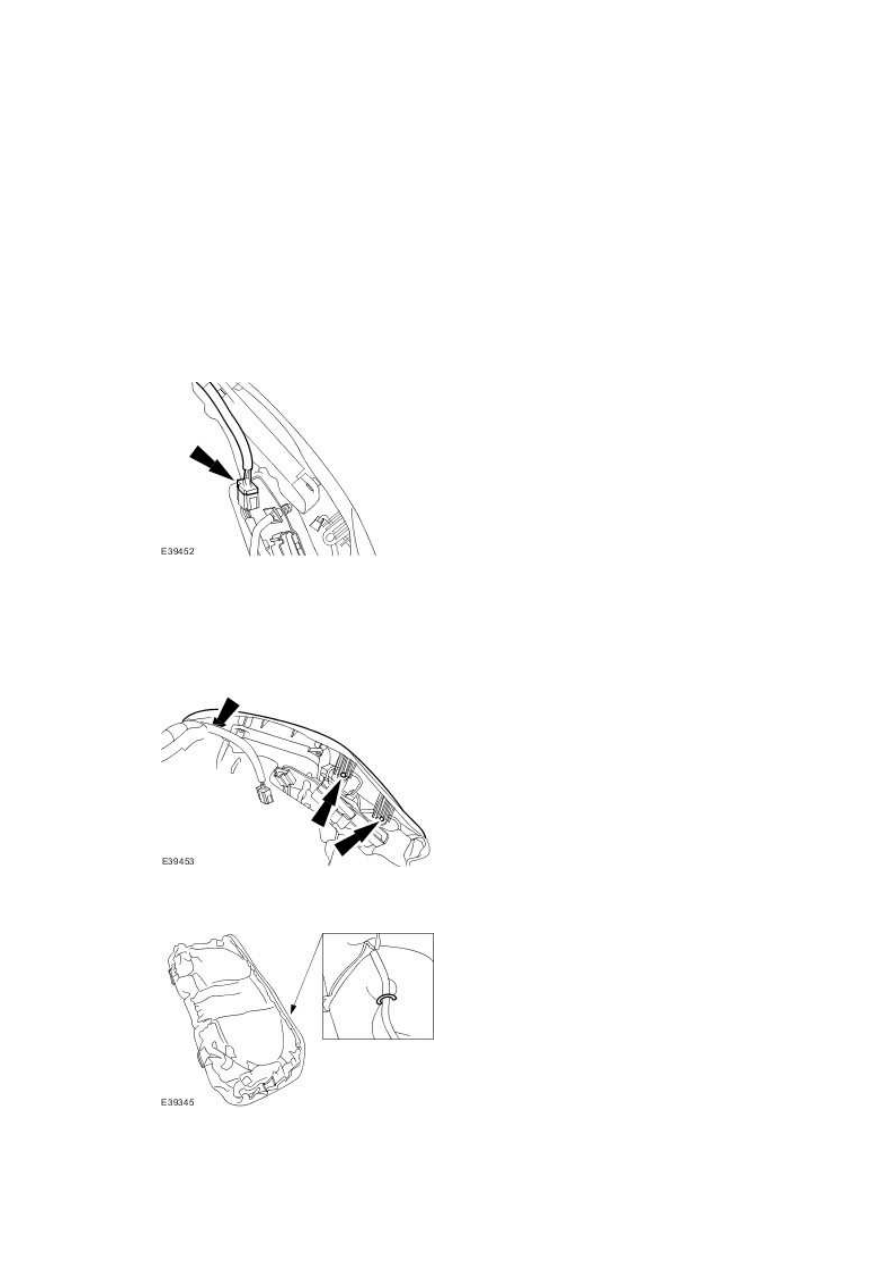

1 . Remove the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)





2 . NOTE:



Right-hand shown, left-hand similar.


Disconnect the rear seat control switch electrical connector.







3 . NOTE:



Right-hand shown, left-hand similar.


Remove the rear seat control switch and trim panel assembly.







4 . Remove and discard the rear seat cushion cover retaining clips.







5 . Remove the rear seat cushion cover.






Installation



1 . NOTE:



Install new rear seat cushion cover retaining clips.


To install, reverse the removal procedure.
