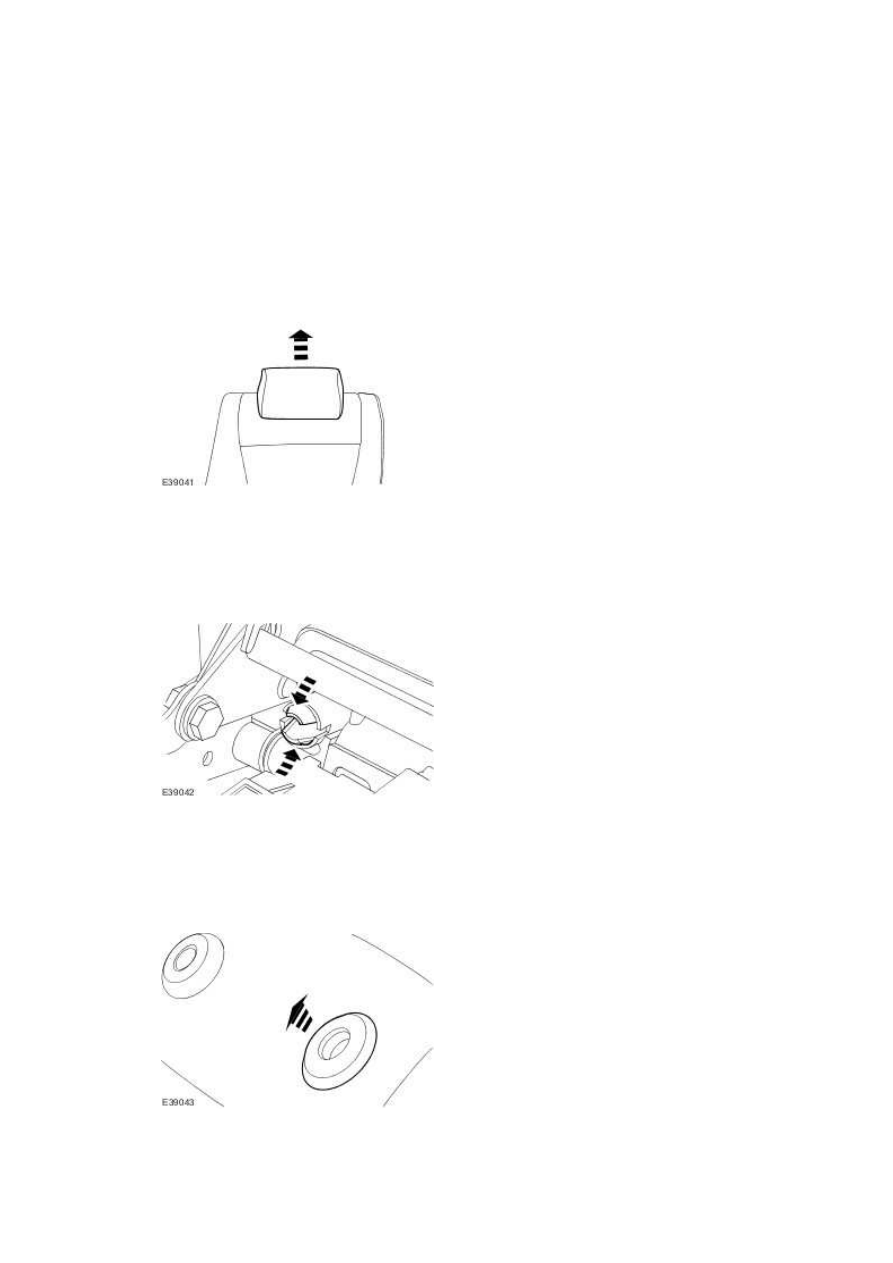

Install new rear outer seat backrest pivot bracket inserts if they are damaged.



To install, reverse the removal procedure.







Installation

1 . NOTE:



Make sure the rear outer seat backrest pivot bracket inserts are correctly installed.

NOTE:

Rear Outer Seat Backrest Cover (76.70.51)

Removal

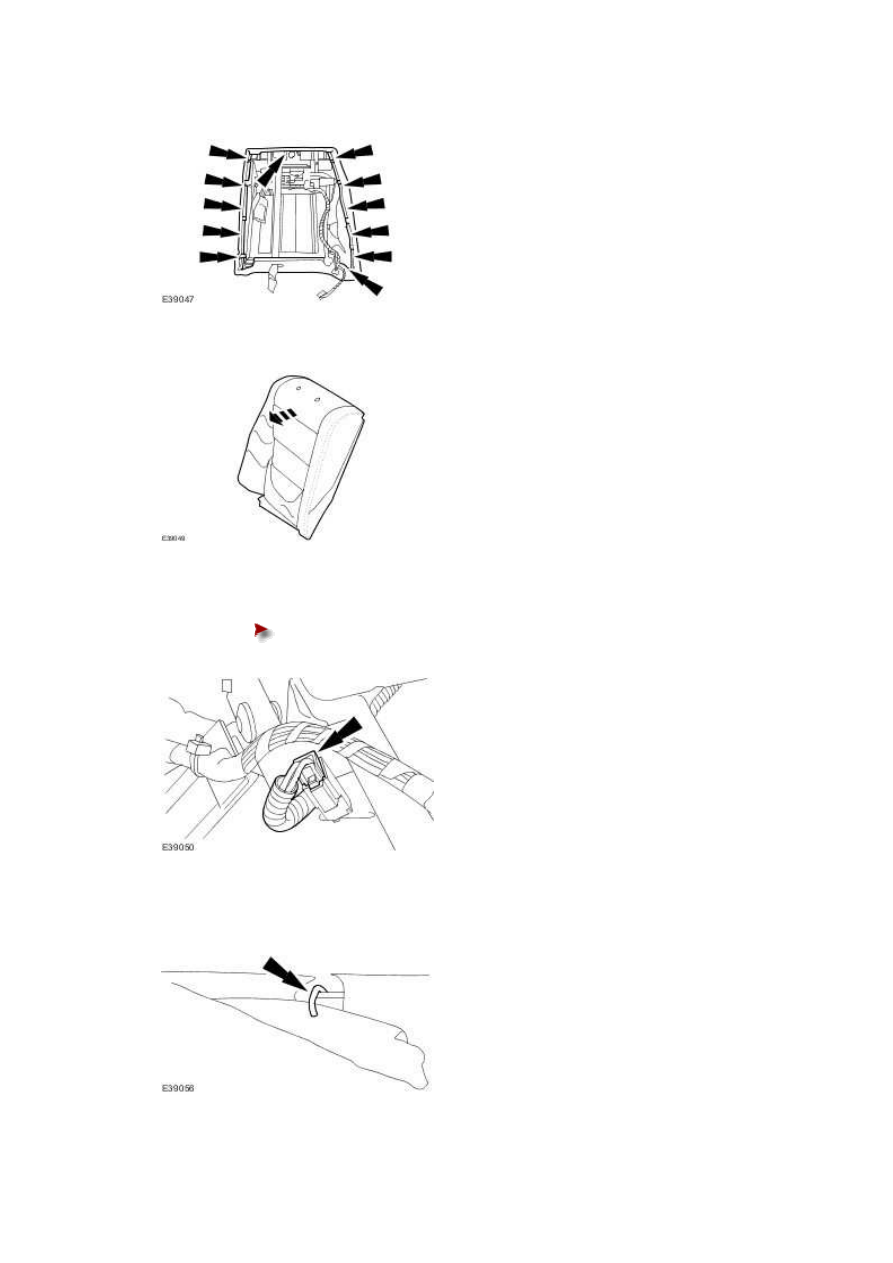

1 . Remove the rear outer seat backrest.

For additional information, refer to Rear Outer Seat Backrest (76.70.76)





2 . Remove the rear seat head restraint.







3 . NOTE:



Left-hand shown, right-hand similar.


Detach the rear outer seat head restraint retaining post.







4 . NOTE:



Left-hand shown, right-hand similar.


Remove the rear outer seat head restraint retaining post.





www.



5 . Detach the rear outer seat backrest cover.







6 . Detach the rear outer seat backrest cover and cushion.







7
.

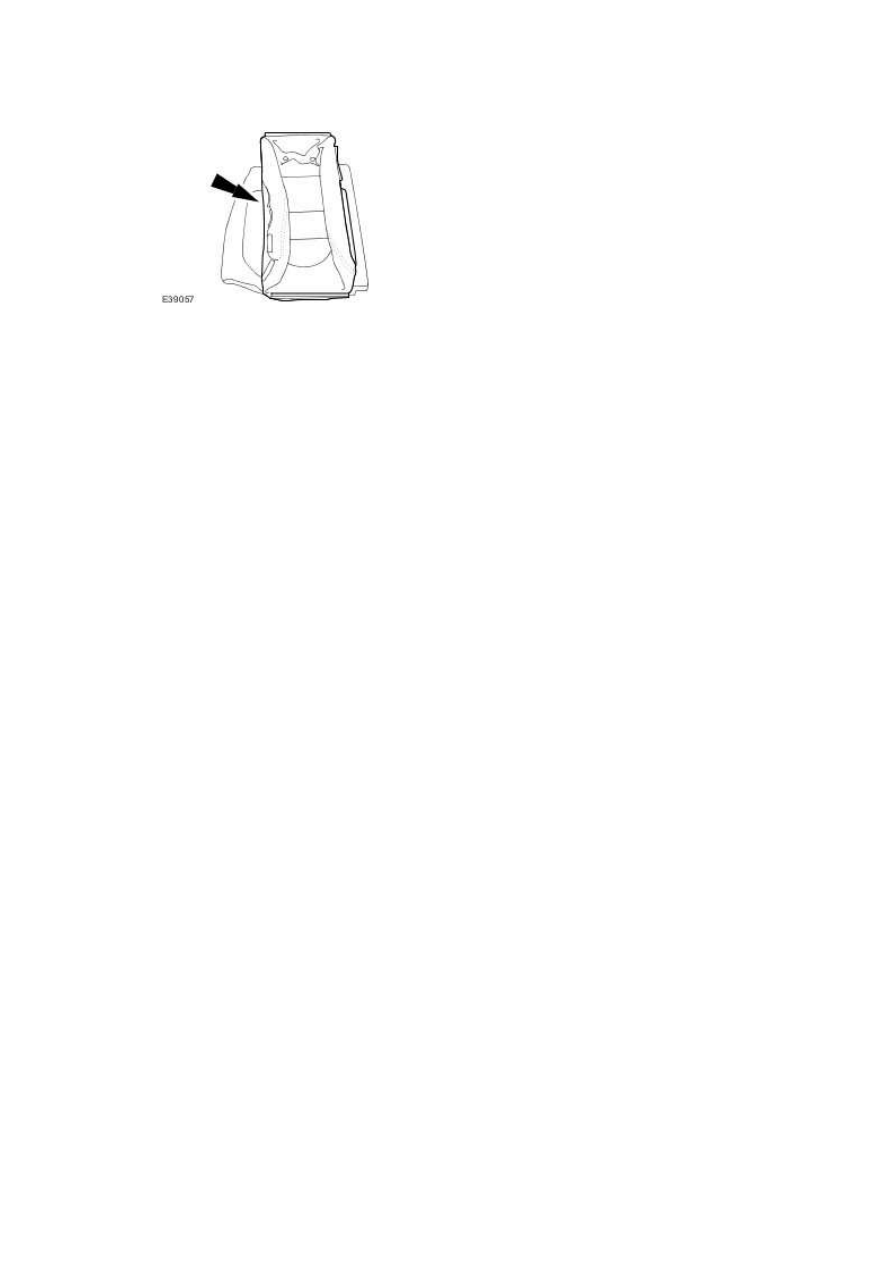

Remove the rear outer seat backrest cover and cushion.





Disconnect the rear outer seat backrest heater pad electrical
connector.









8 . Remove and discard the rear outer seat backrest cover retaining clips.







9 . Remove the rear outer seat backrest cover.






Installation



1 . NOTE:



Install new rear outer seat cover backrest retaining clips.


To install, reverse the removal procedure.
