Jaguar XJ (X350). Service manual - part 1460






Installation



1 . NOTE:



Install new front seat backrest cover hog rings.


To install, reverse the removal procedure.





Tighten to 7 Nm.











Front Seat Backrest Heater and Blower
Assembly

Removal



1
.

Remove the front seat backrest rear cover.
For additional information, refer to Front Seat Backrest Rear Cover - VIN Range:
H18680->H99999 (76.70.03)

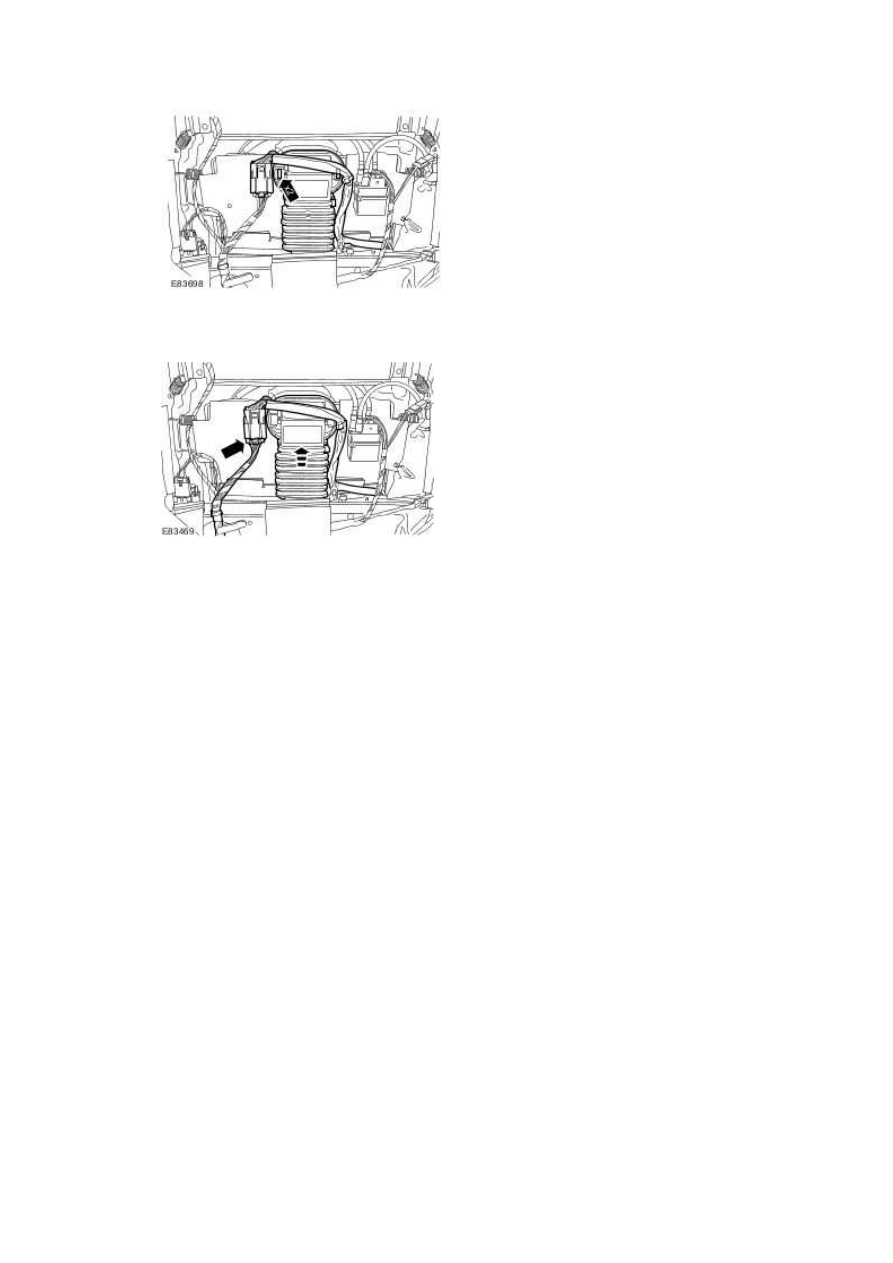

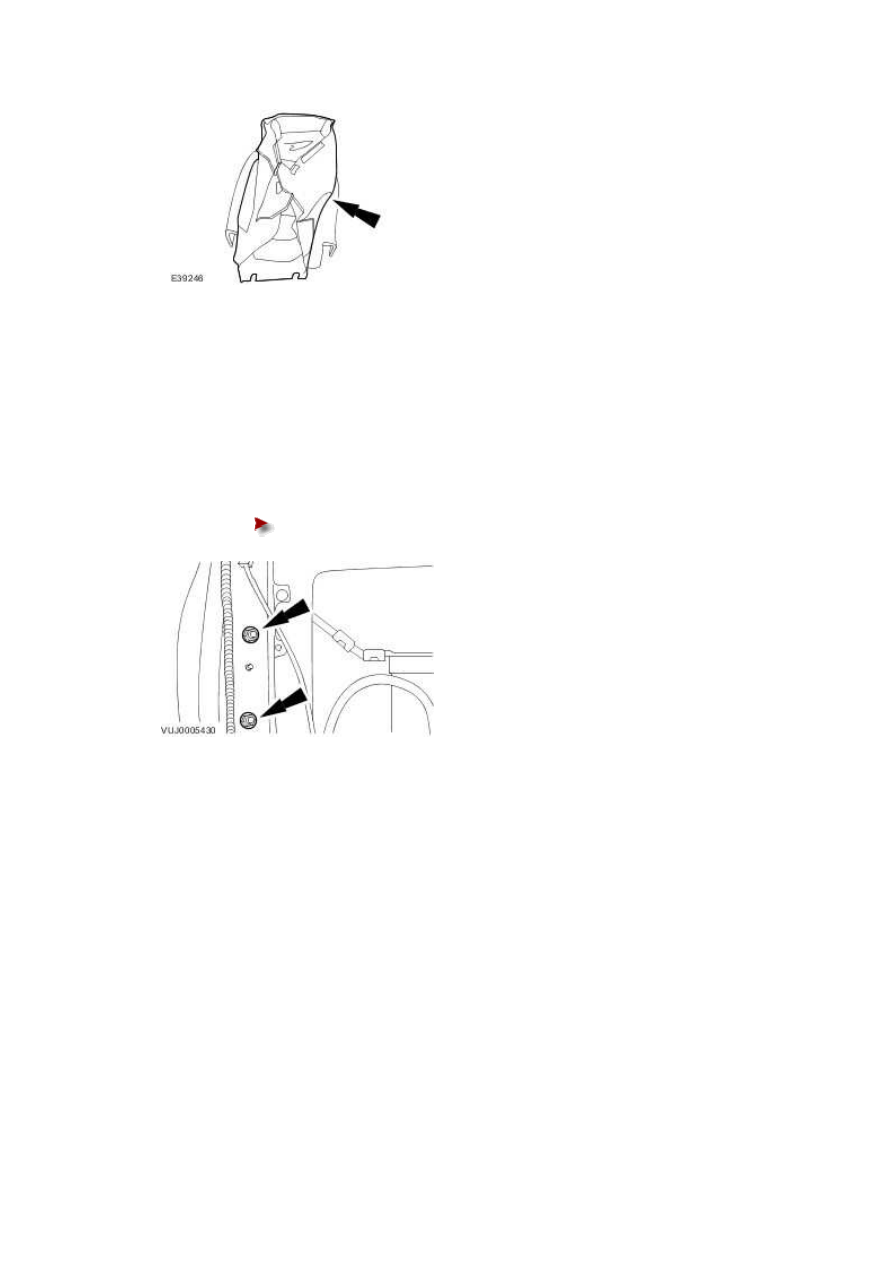

2 . Remove the front seat backrest thermo-electric device duct.







3 . Detach the front seat backrest cover tension strap.

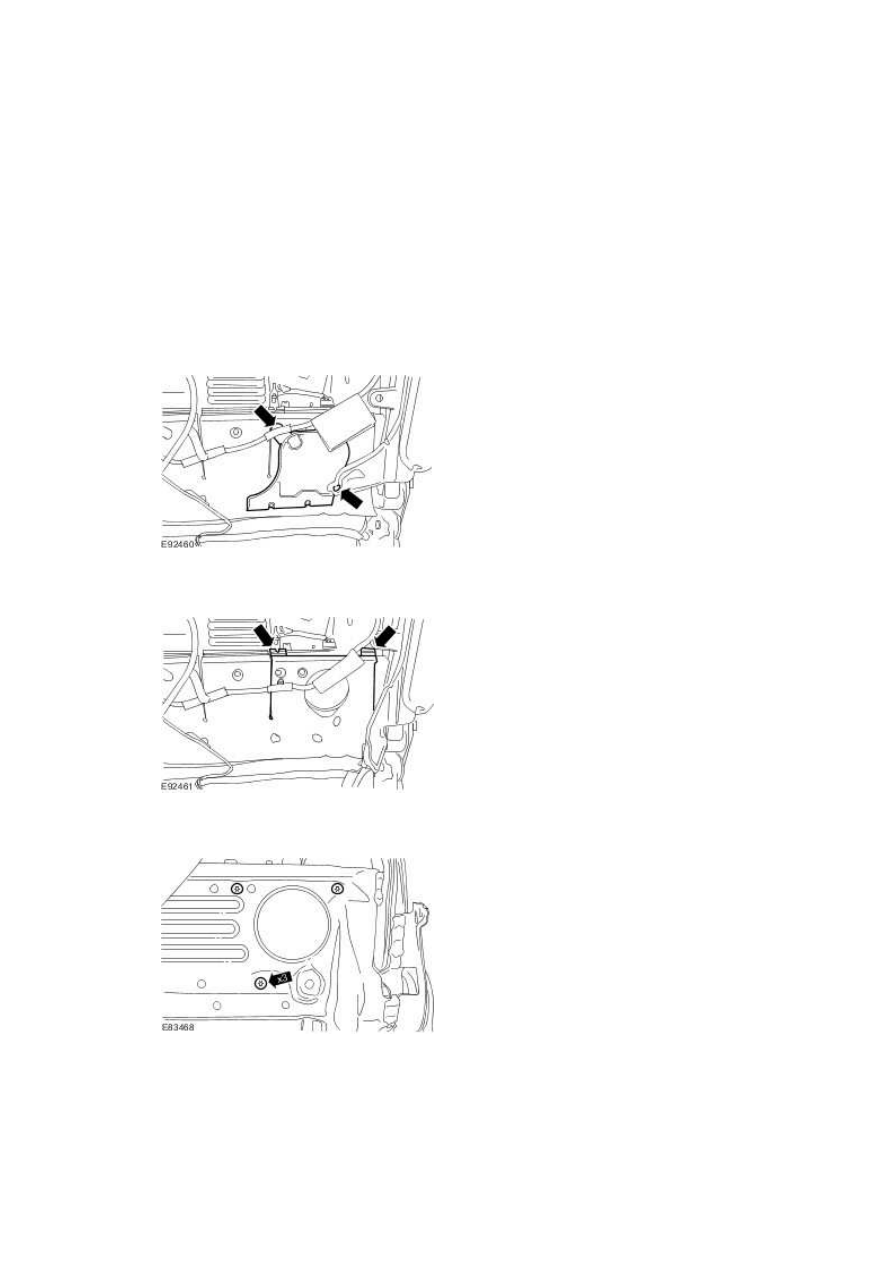

4 . Remove the front seat backrest thermo-electric device retaining bolts.







5 . Detach the front seat backrest thermo-electric device.

www.







6 . Remove the front seat backrest thermo-electric device.






Installation



1 . To install, reverse the removal procedure.







Front Seat Backrest Rear Cover - VIN
Range: G00442->H18679 (76.70.03)

Removal

All vehicles



1 . Place the seat in the upright position.



Vehicles with sports seats



2

.



  CAUTION: After a finger width is attained between the front seat back and the

backrest trim panel, do not pull the front seat backrest trim panel any further rearwards.

Failure to follow this instruction may result in damage to the front seat backrest trim panel.



Detach the front seat backrest trim panel from the front seat back.



1)

Place your fingers between the front seat backrest trim panel and the front

seat back at a point close to the seat cover piping.











3

.



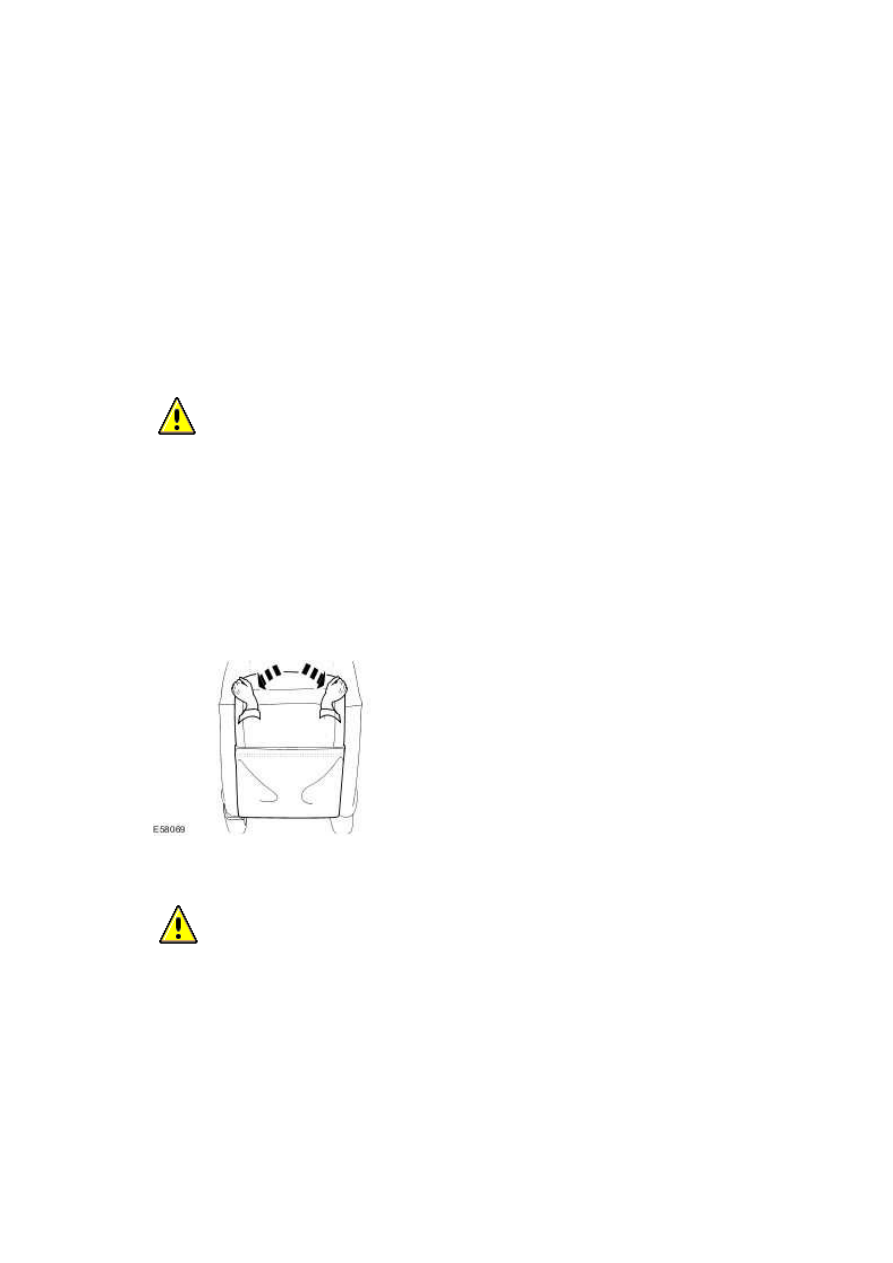

  CAUTION: Take care not to damage the leather trim. Failure to follow this

instruction may result in damage to the front seat.





Detach the front seat backrest trim panel.



1)

From the upper edge of the front seat backrest trim panel, slide the

backrest trim panel to the left until the fir tree clips become detached.



www.
