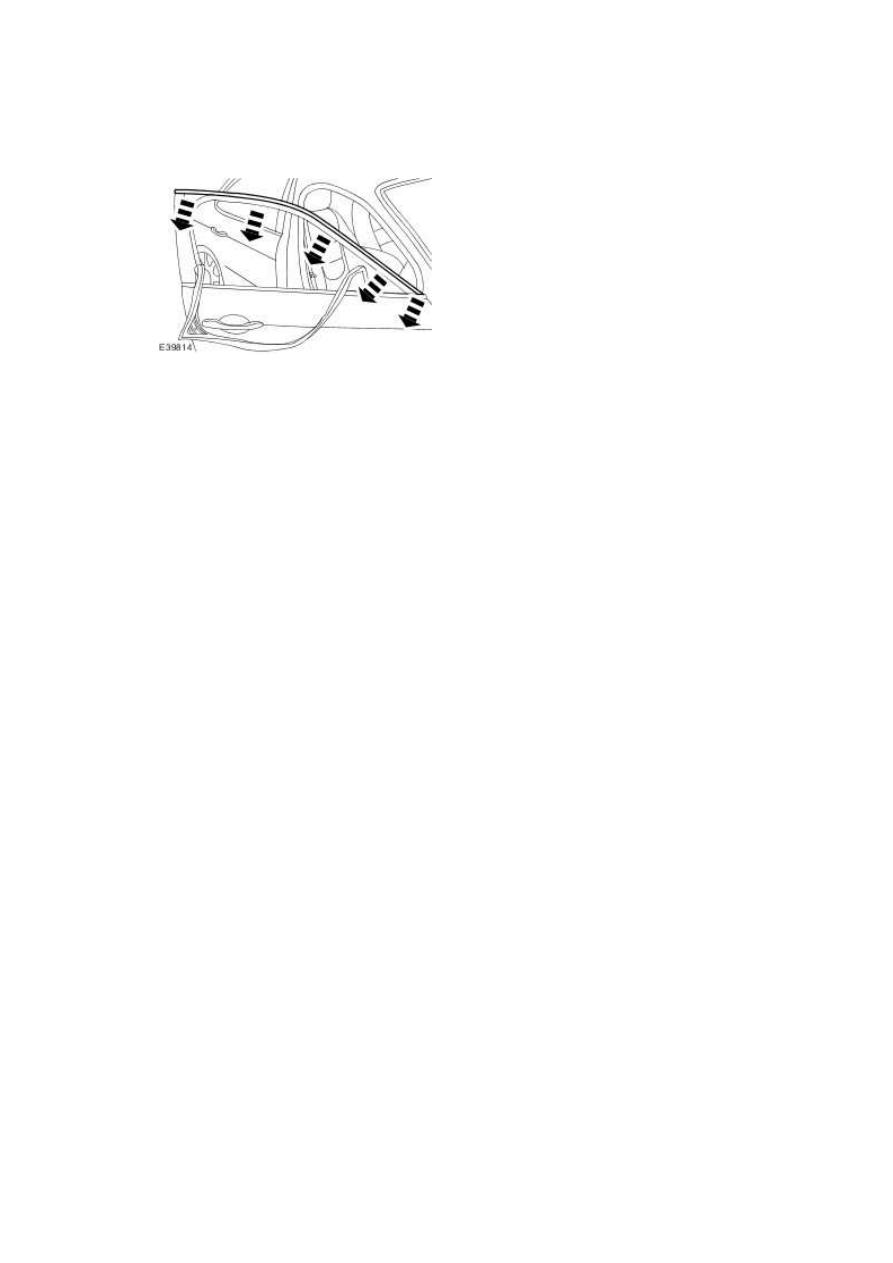

window moulding.


Remove the door window moulding.






Installation



1
.

NOTE:



Using a suitable tool, align the window moulding to the door at the upper outer
corner using the aperture provided.


To install, reverse the removal procedure.







501-09 : Rear View Mirrors





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Exterior mirror retaining bolts

8

—   53

Exterior mirror motor retaining screws  1

—   9







www.

Description and operation





Rear View Mirrors

The manual dipping mirror is a prismatic unit with mirror dipping achieved by pulling the
lever forward.

Where fitted, electrochromic mirrors automatically darken to prevent glare from following
vehicle lights. The mirrors are equipped with a reflecting surface light sensor to enable this
feature.

During daytime driving, the ambient light sensor will detect high ambient light levels and
control the electrochromic rear view mirrors to provide a full, clear reflection. During night
driving, the ambient light sensor will detect low ambient light levels and automatic glare
reduction will occur.

A switch on the interior rear view mirror allows the driver to select the automatic glare
reduction function "AUTO" or to de-select all automatic glare reduction functions "OFF".

The exterior mirrors are cheater mounted, color-coded, remote electrically adjustable and
heated. Adjustment of both mirrors is carried out from the driver door switch pack. A rocker
switch selects the mirror to be adjusted, and a toggle switch adjusts the selected mirror to the
required position.

Automatic dipping of the exterior mirrors when reversing is fitted as part of the memory pack.
With the ignition switch in position II and the reverse gear selected, automatic dipping will be
initiated.

Where fitted, power fold back mirrors can be operated by the exterior mirror fold back switch
incorporated in the window switch. The power fold back mirrors only operate when the mirror
select switch is in the middle position, and the vehicle speed is below 19 km/h (12 mile/h).

The exterior mirrors incorporate ground illumination, which is activated when the vehicle is
locked and unlocked under low ambient light conditions. The ground illumination is timed to
stay on for the same amount of time as the interior light.





Rear View Mirrors - VIN Range: H18680-
>H99999

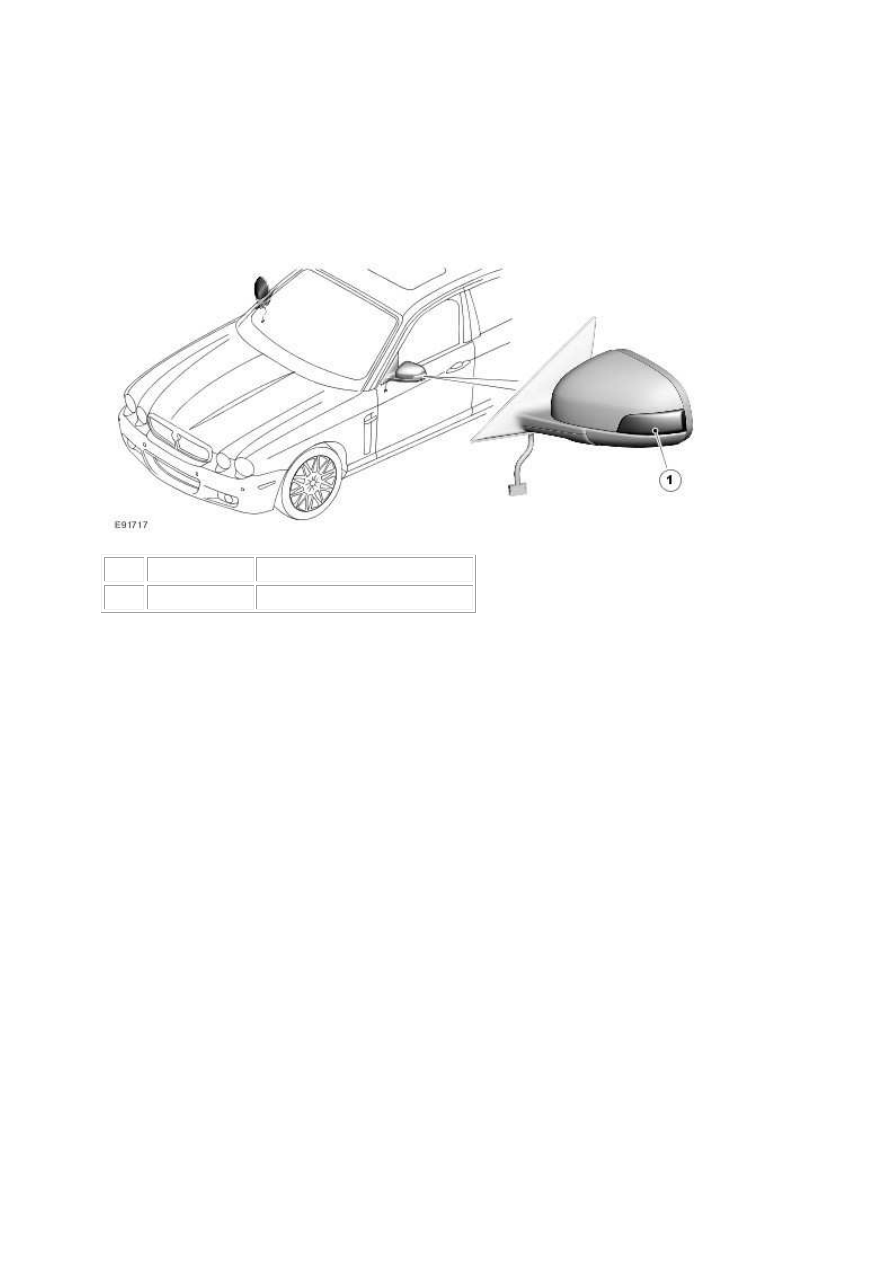

COMPONENT LOCATION



Item  Part Number

Description

1



Direction Indicator Repeaters



OVERVIEW

Vehicles built from June 2007 feature direction indicator repeaters located in the exterior rear
view mirrors. The functionality and operation of the direction indicator repeaters remains the
same as the previous fender mounted items. For additional information, refer to  Exterior
Lighting (417-01 )


In the event of a bulb failure, the mirror glass will need to be removed. For more information,
refer to the Owners Handbook.
