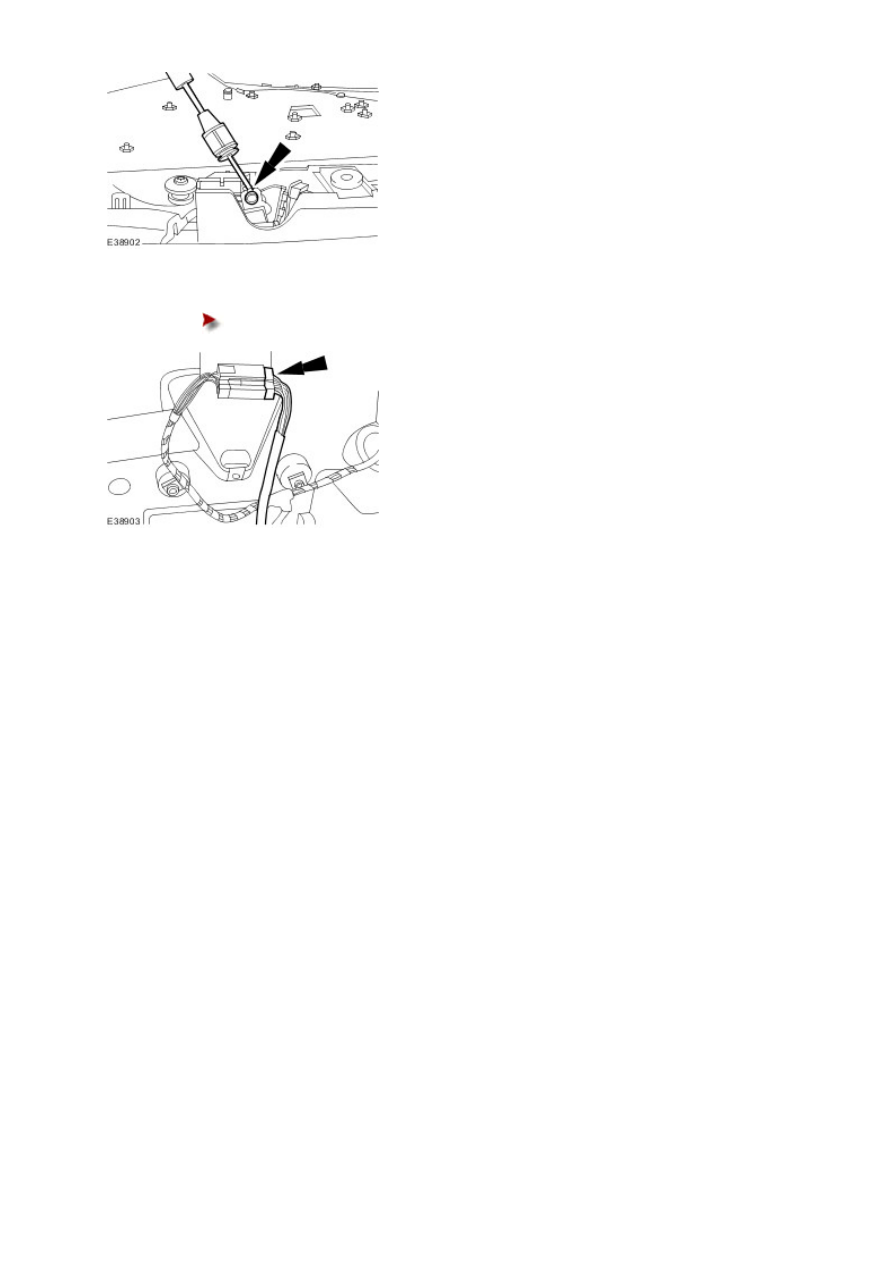

8 . Remove the rear door interior handle cable.





9 . Remove the rear door trim panel.





Disconnect the electrical connector.








Installation



1 . To install, reverse the removal procedure.



Rear Door Window Blind

Removal



1 . Remove the rear door trim panel.

For additional information, refer to Rear Door Trim Panel (76.34.04)

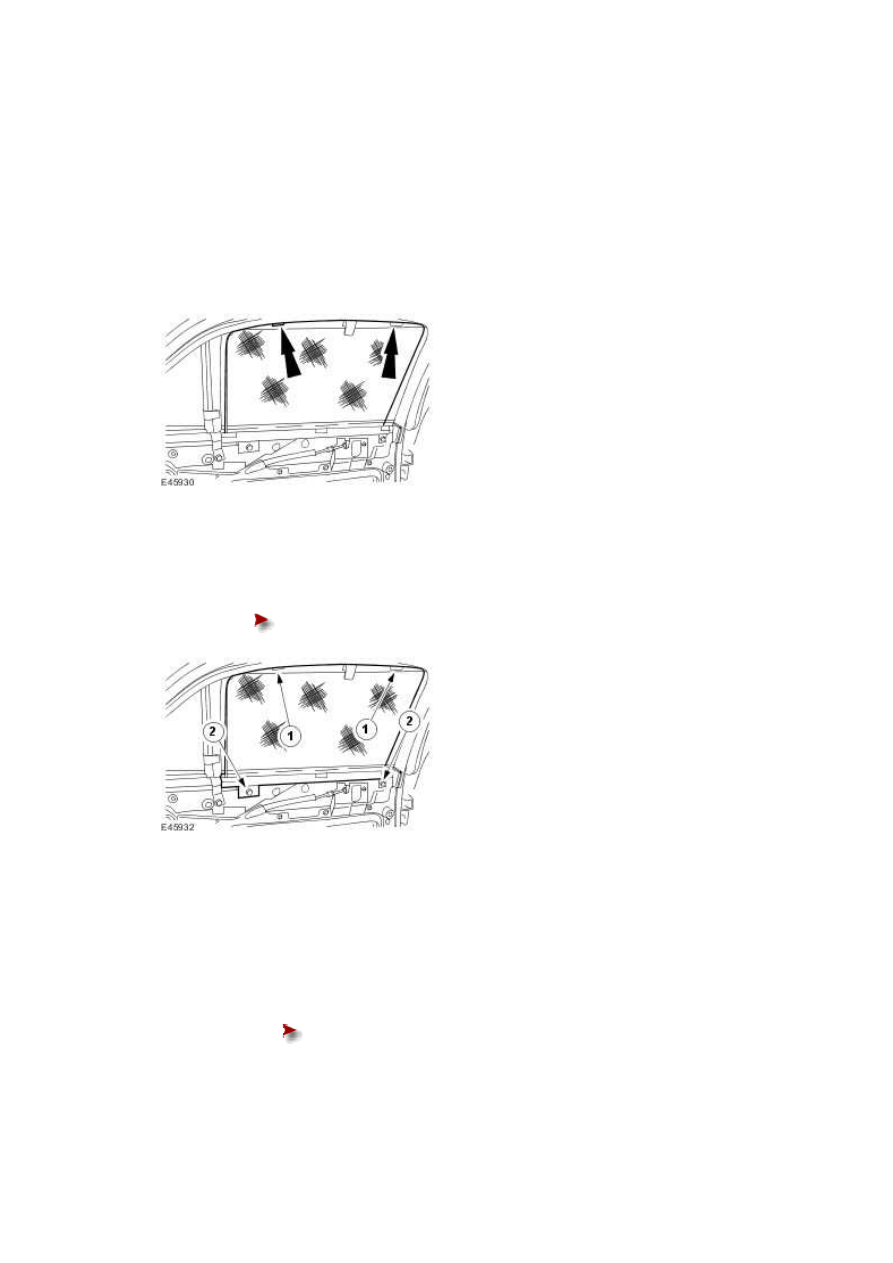

2 . Open the Rear door window blind.







3 . Remove the rear door window blind.



1) Release the blind.



2) Remove the retaining bolts.





Remove the rear door window blind.








Installation

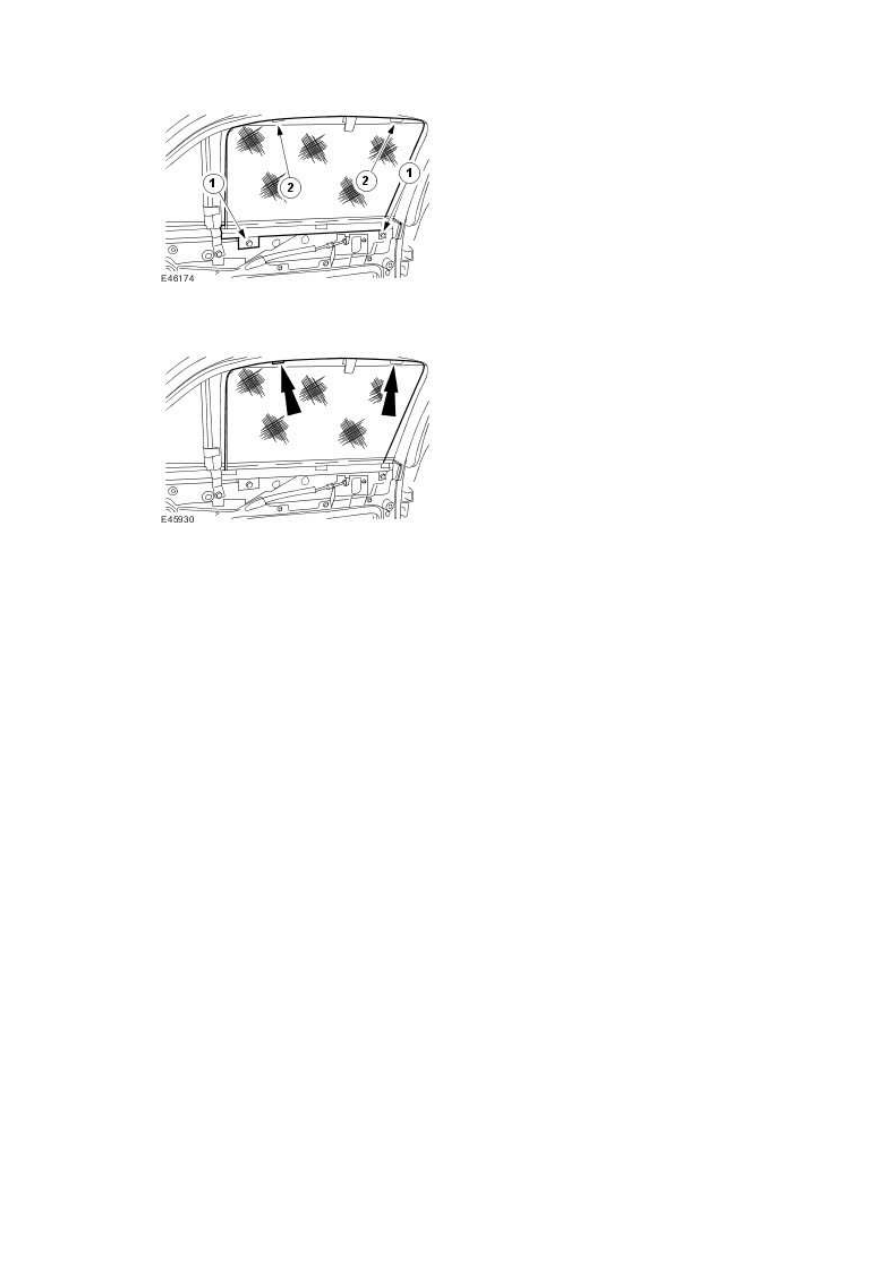

1 . Install the rear door window blind.



1) Install the rear door window blind retaining bolts.





Tighten to 4 Nm.



2) Open the rear door window blind.



www.







2 . Close the Rear door window blind.







3 . Install the rear door trim panel.

For additional information, refer to Rear Door Trim Panel (76.34.04)







Rear Window Blind (76.14.04)

Removal



1
.

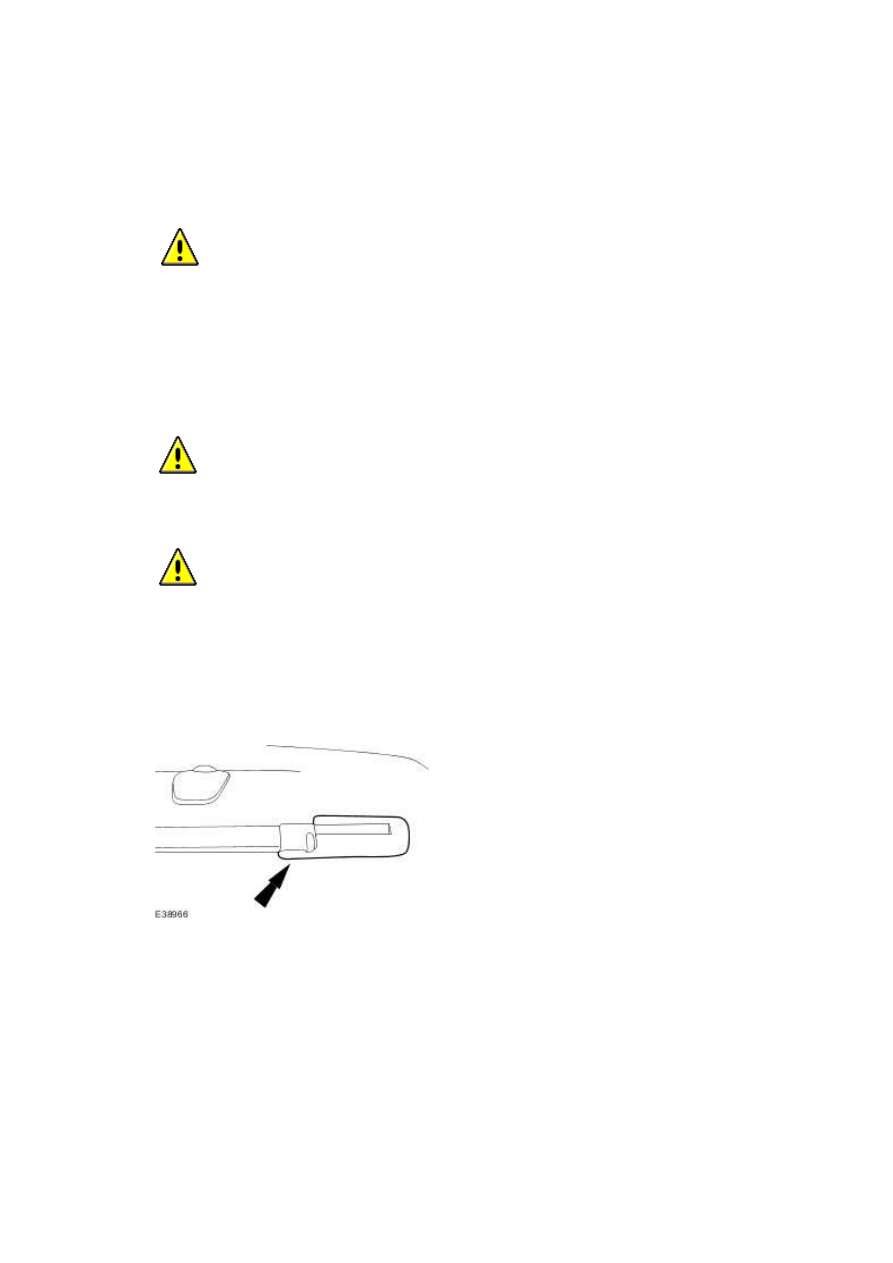

  CAUTION: Lower the rear window blind to the rest position. Failure to

carry out this procedure may result in damage to the vehicle.


Lower the rear window blind to the rest position.





2 . Remove the parcel shelf.

For additional information, refer to





3
.

  CAUTION: Do not extend the rear window blind more than 10 mm away

from the rear window blind guide trim. Failure to follow this instruction may
result in damage to the component.



  CAUTION: Do not extend the center of the rear window blind away from

the parcel shelf. Failure to follow this instruction may result in damage to the
component.


NOTE:



Left-hand shown, right-hand similar.


Remove the rear window blind guide trim.







4
.

NOTE:



Locally remove the insulation on the back of the parcel shelf to gain access to the
rear window blind retaining screws.


Remove the rear window blind.
