Jaguar XJ (X350). Service manual - part 1419

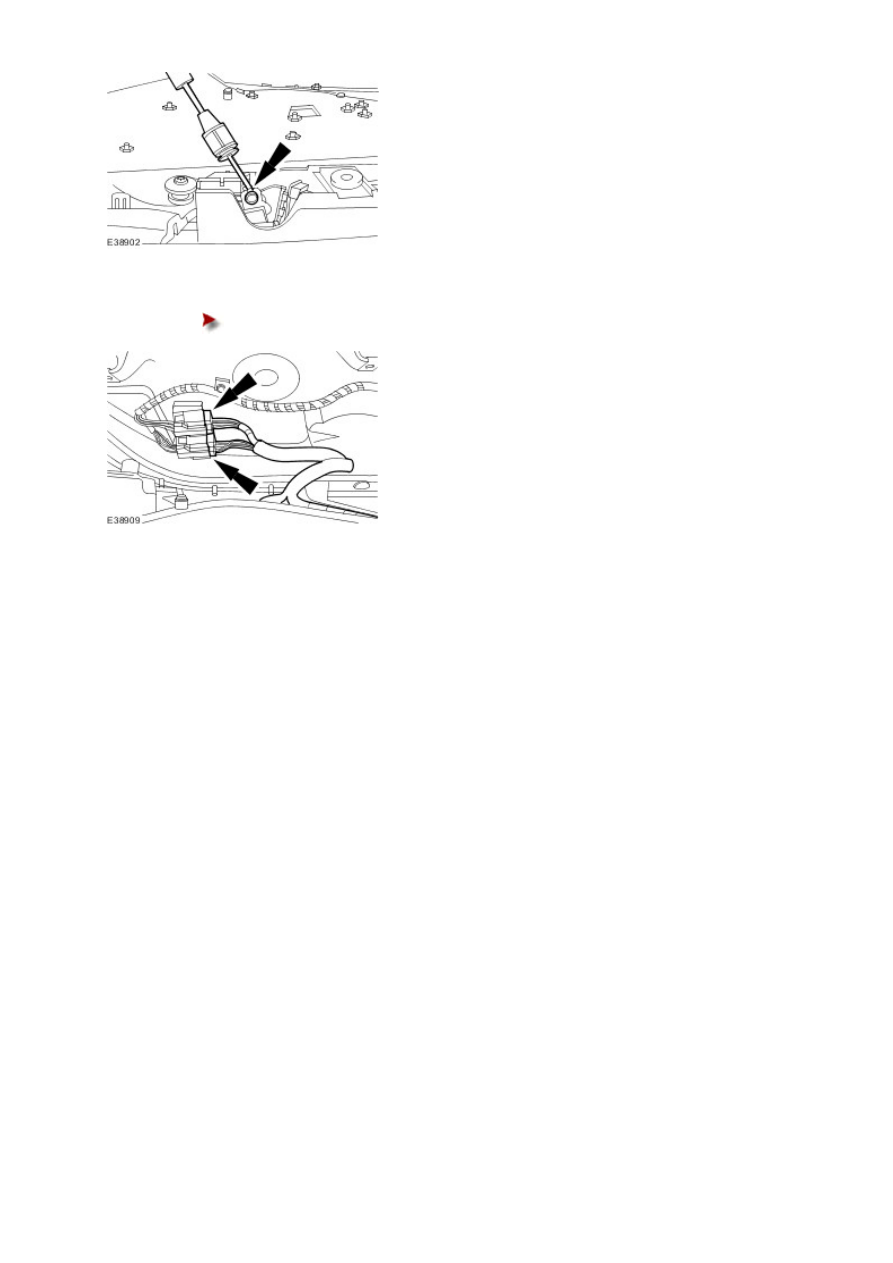

5 . NOTE:



Make a note of the position of the retaining bolts.

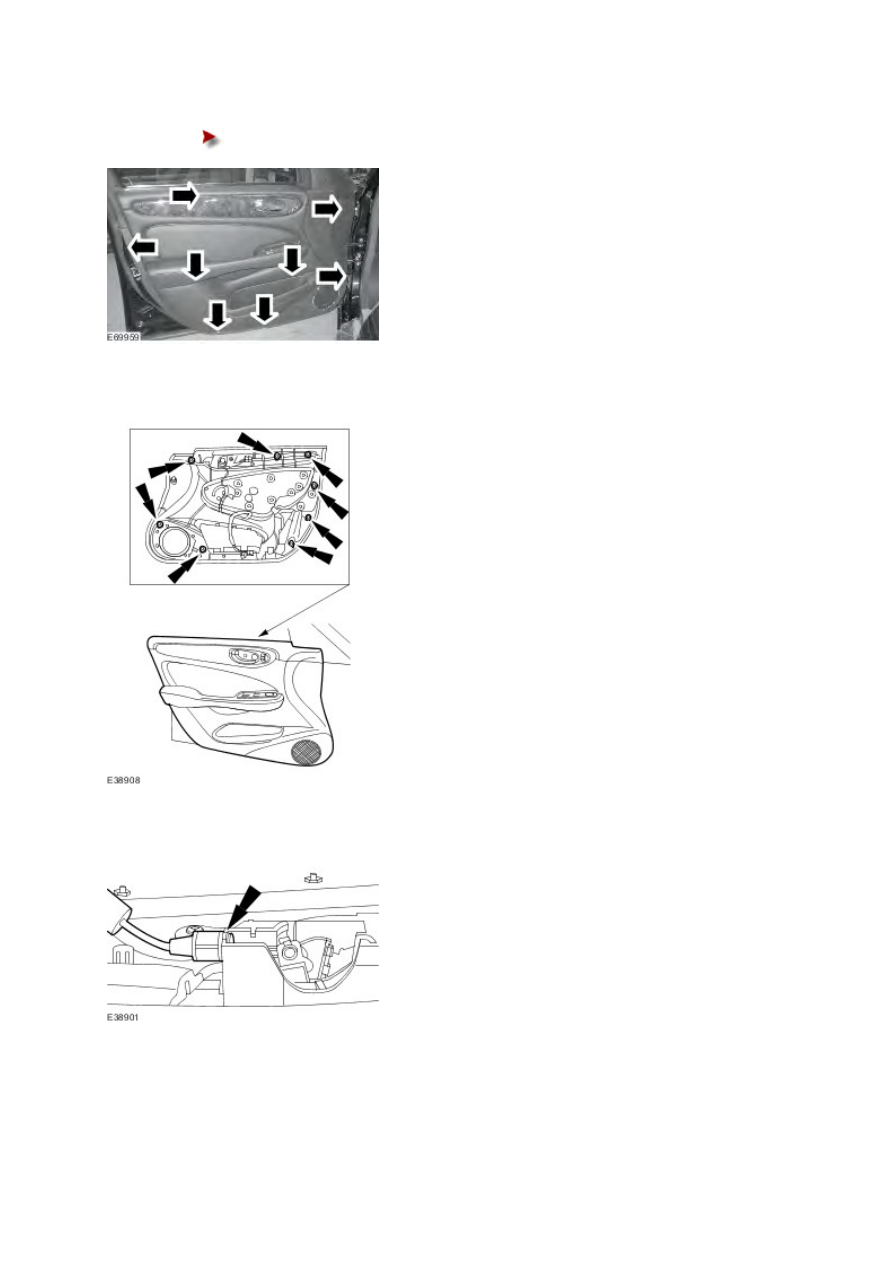

Detach the front door trim panel.





Remove the retaining screws.









6 . Detach the front door door trim panel.





7 . Detach the front door interior handle cable.





8 . Remove the front door interior handle cable.





9 . Remove the front door trim panel.





Disconnect the electrical connectors.








Installation



1 . To install, reverse the removal procedure.



www.

Headliner (76.64.01)

Removal

All vehicles



1 . Remove the A-pillar upper trim panels.

For additional information, refer to







2 . Remove both upper B-pillar trim panels.

For additional information, refer to B-Pillar Upper Trim Panel (76.13.28)





3 . Remove both C-pillar upper trim panels.

For additional information, refer to C-Pillar Upper Trim Panel





4 . Remove the overhead console.

For additional information, refer to Overhead Console (76.13.69)





5 . Remove both sun visors.

For additional information, refer to Sun Visor (76.10.48)





6 . Remove the high mounted stoplamp.

For additional information, refer to High Mounted Stoplamp (86.41.01)





7 . NOTE:





Left-hand shown, right-hand similar.

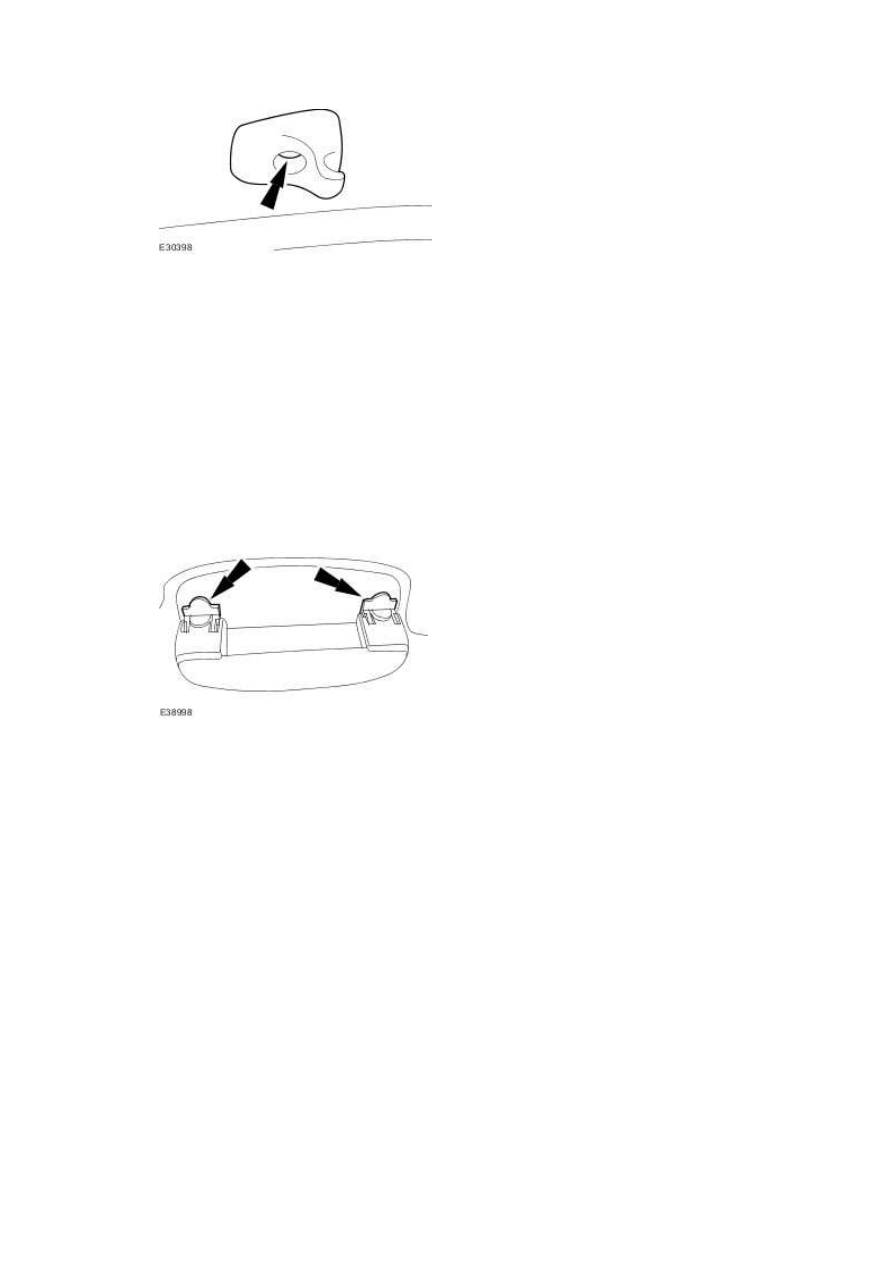

Remove the sun visor retaining clip.







8 . NOTE:





Right-hand shown, left-hand similar.



NOTE:





Front shown, rear similar.



Rotate the front occupant assist handle screw covers.







9 . NOTE:





Right-hand shown, left-hand similar.



NOTE:





Front shown, rear similar.



Remove the front occupant assist handle.
