Jaguar XJ (X350). Service manual - part 1402

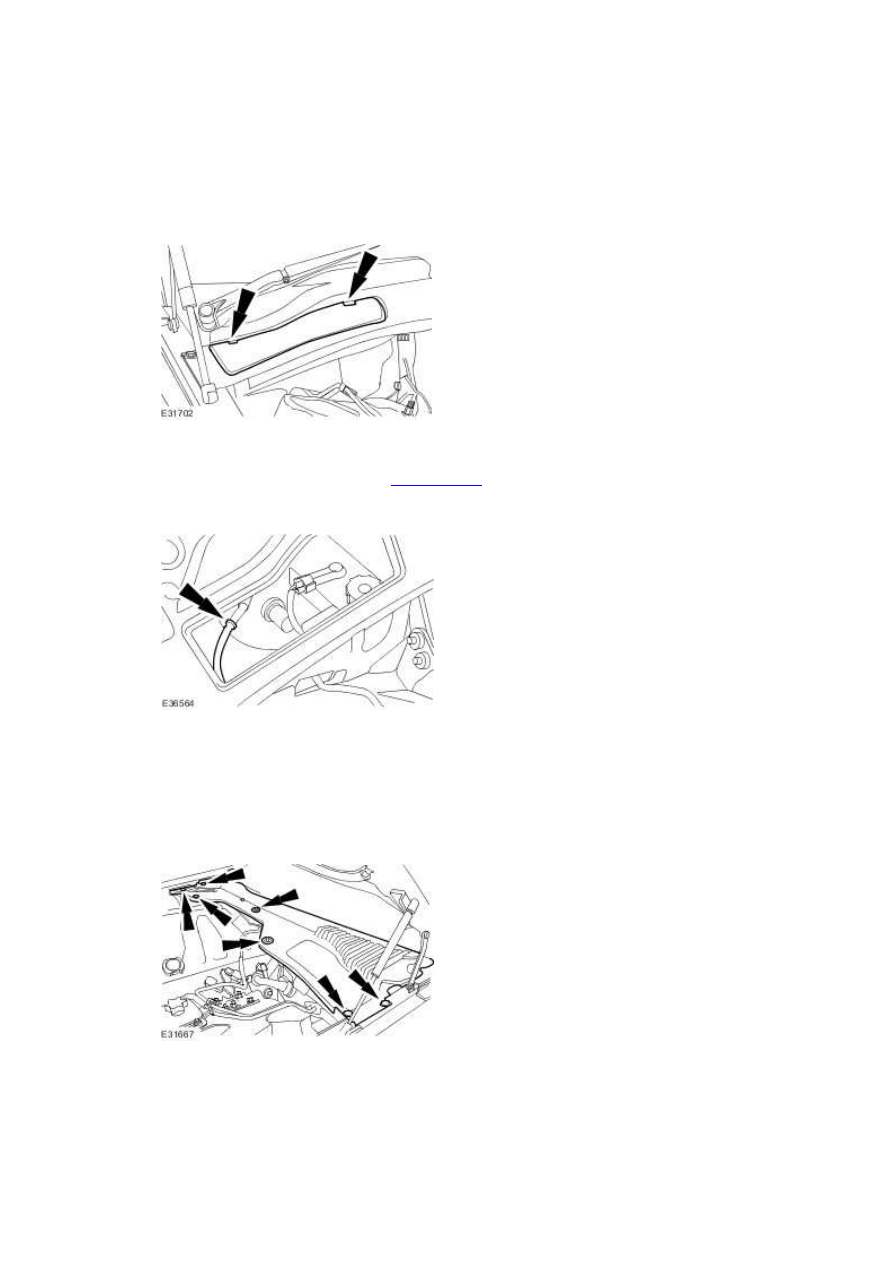

Cowl Vent Screen (76.10.01)

Removal



1 . Remove the cowl vent screen access panel.







2 . Remove both wiper pivot arms. <<501-16>>





3 . Detach the windshield washer hose.







4
.

NOTE:



Remove the cowl vent screen starting at one side and working to the opposite
side.


Remove the cowl vent screen.






Installation

1 . To install, reverse the remove procedure.

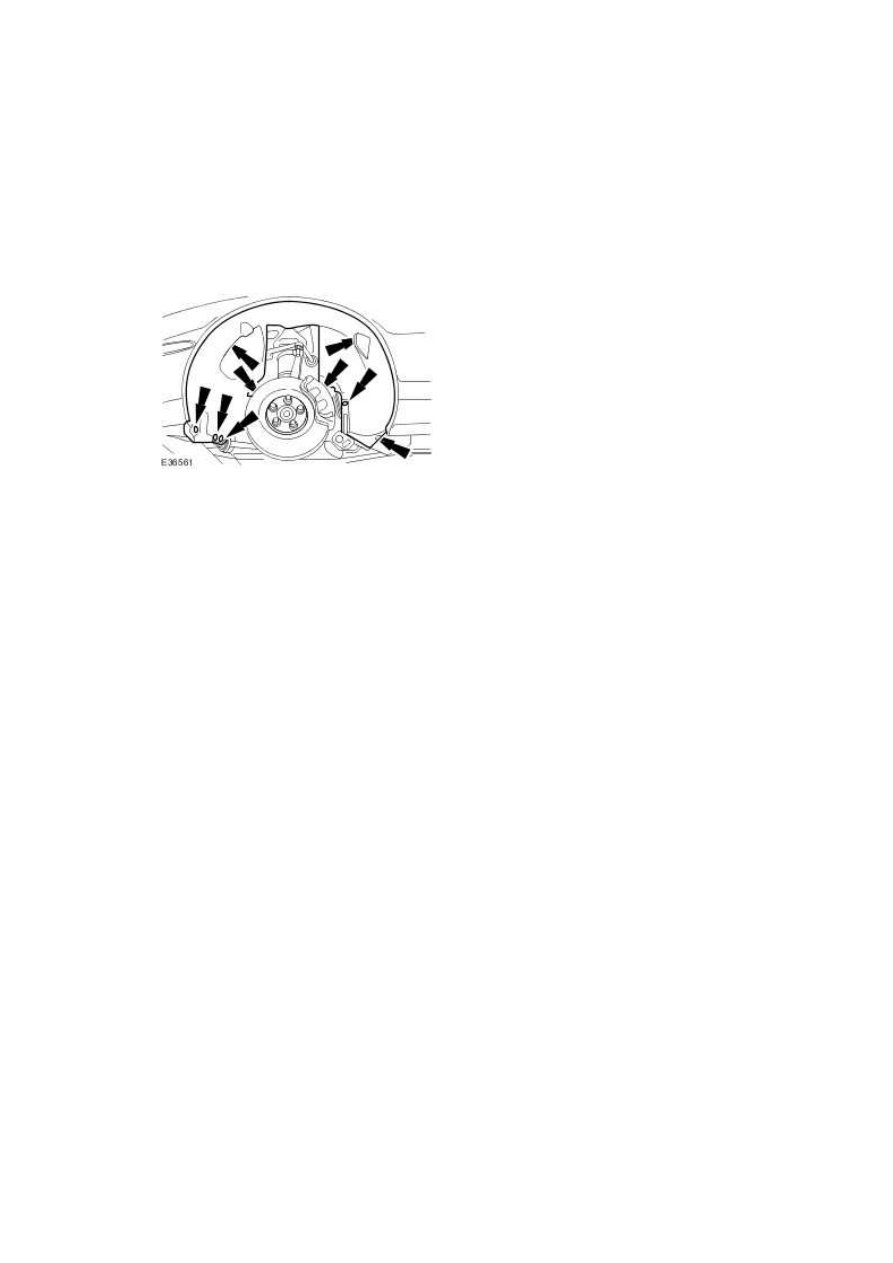

Fender Splash Shield (76.10.90)

Removal



1 . Remove the front wheel and tire assembly. <<204-04>>





2 . Remove the fender splash shield.






Installation



1 . To install, reverse the removal procedure.







www.

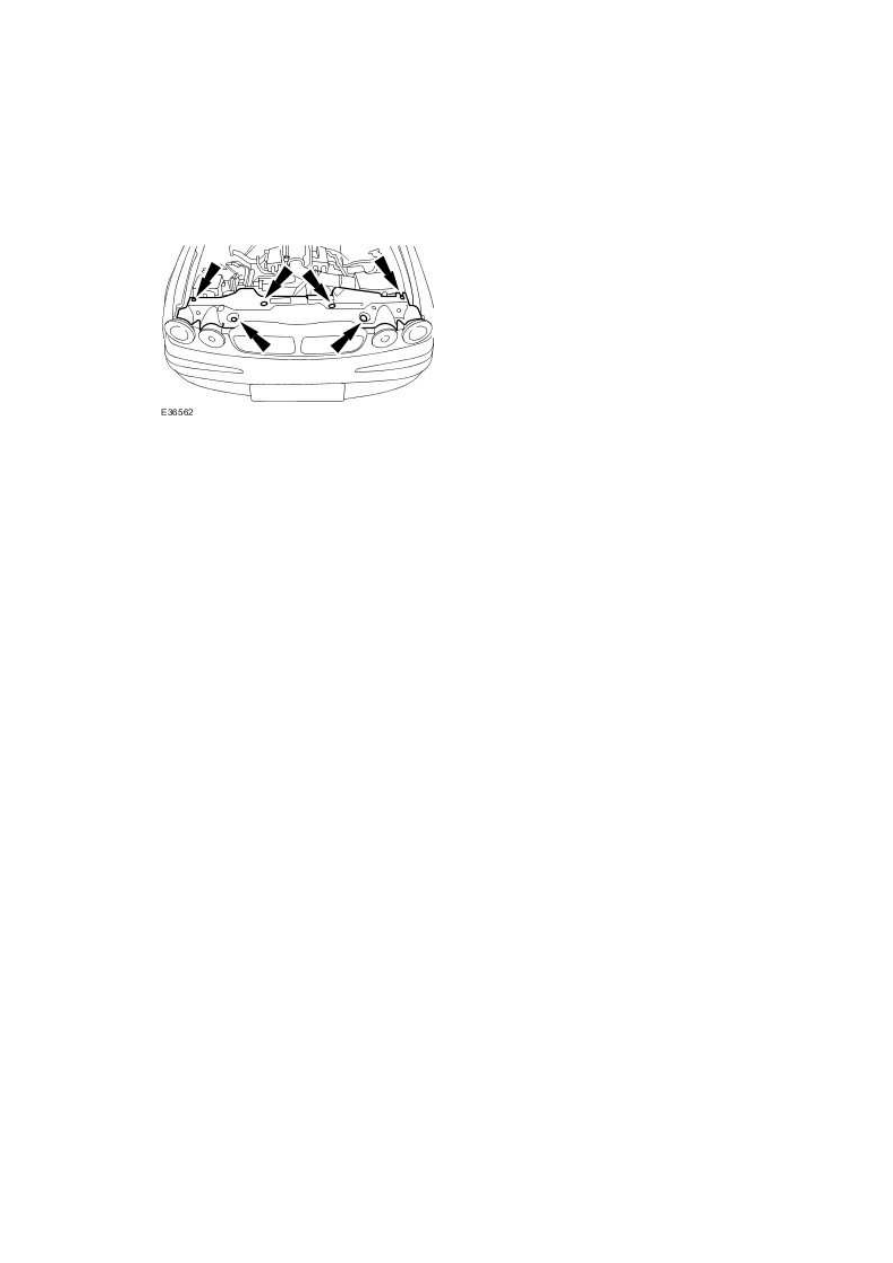

Radiator Grille Opening Panel (76.10.06)

Removal



1 . Remove the radiator grille opening panel.






Installation



1 . To install, reverse the removal procedure.

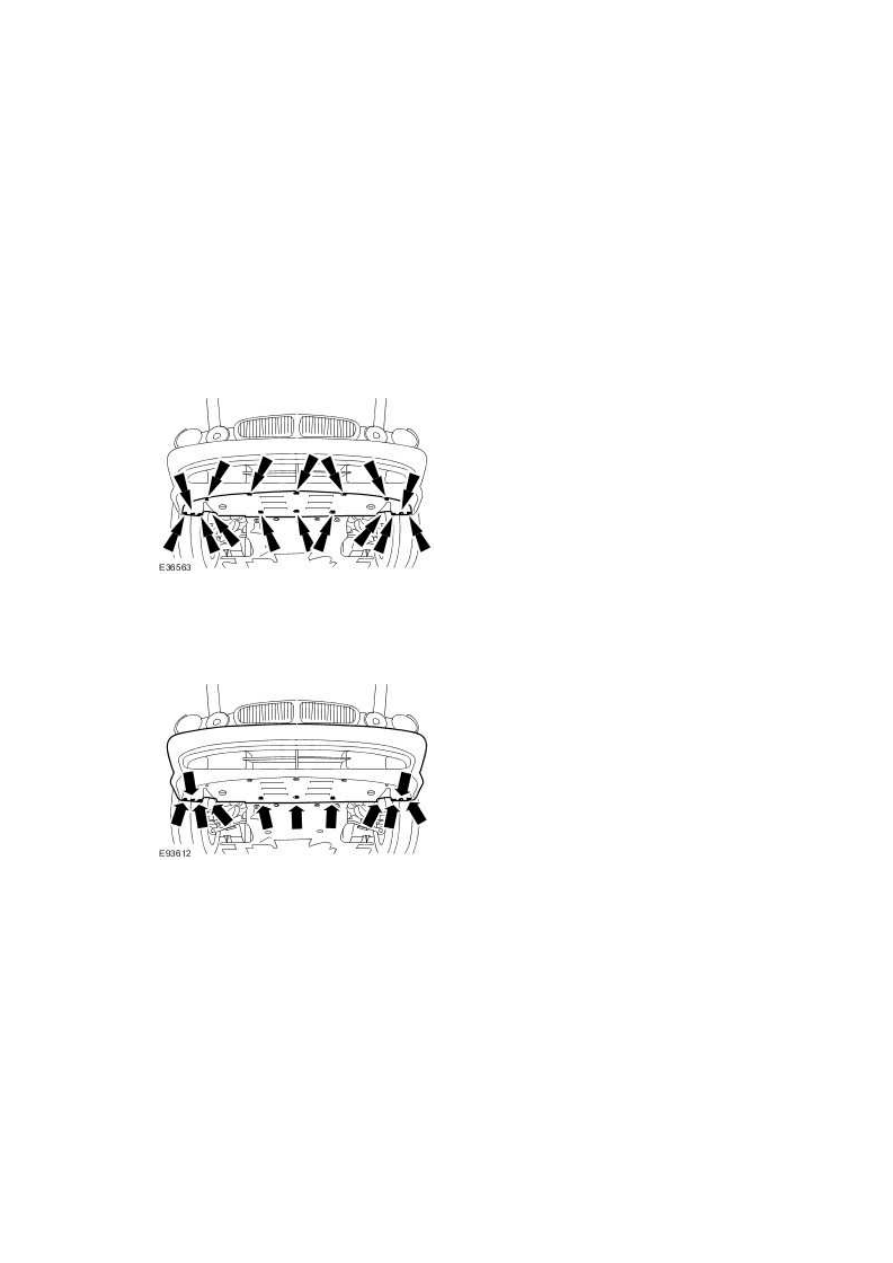

Radiator Splash Shield (76.22.90)

Removal

All vehicles



1 . Raise and support the vehicle.

For additional information, refer to Lifting



Vehicles built up to VIN:H18679



2 . Remove the radiator splash shield.





Vehicles built from VIN:H18680



3 . Remove the radiator splash shield.







Installation



1 . To install, reverse the removal procedure.
