Driver Seat Module (DSM) (86.75.28)

Removal

  CAUTION: Electronic modules are sensitive to static electrical charges. If exposed to these

charges, damage may result.







1 . Remove the front seat. <<501-10>>





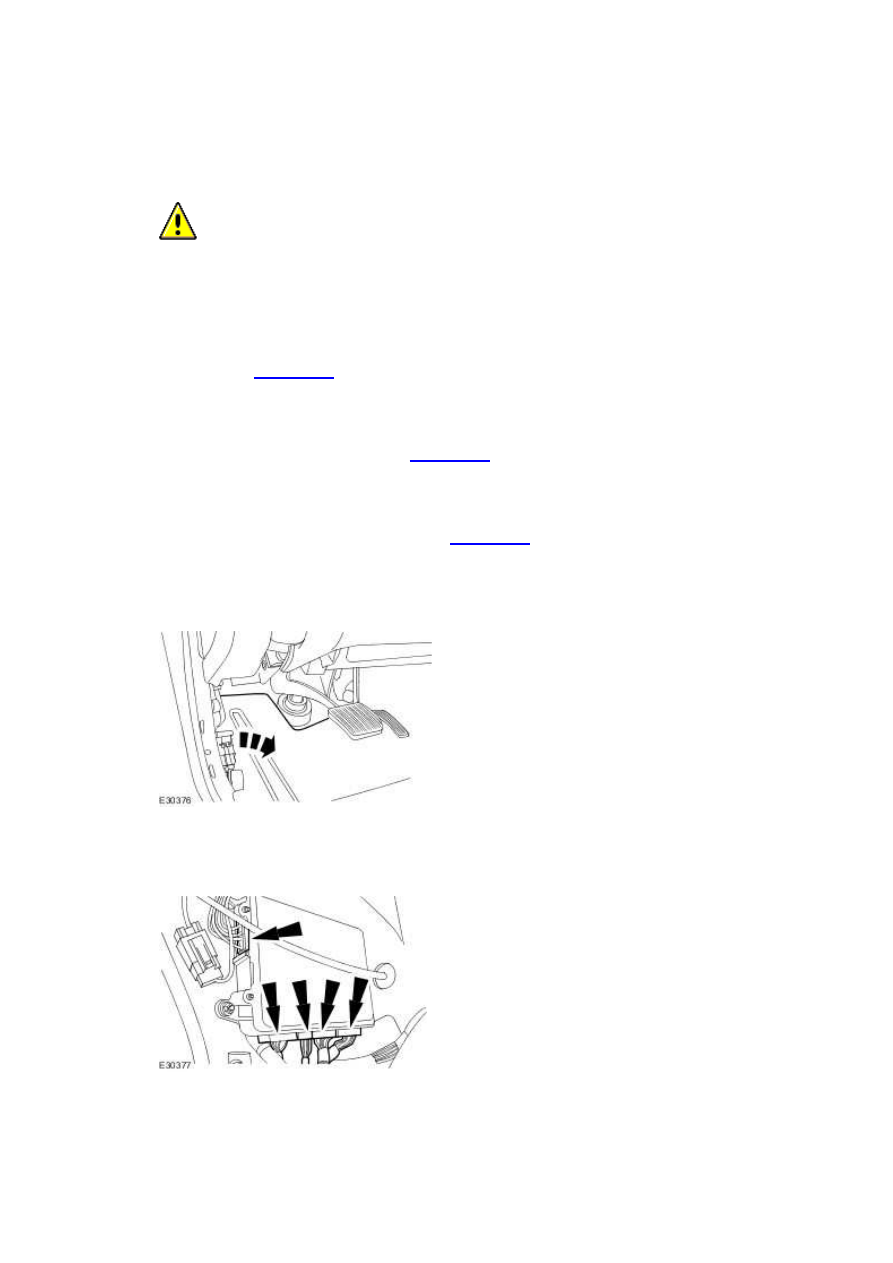

2 . Disconnect the electrical connectors.







3 . Remove the driver seat module (DSM).





Release the retaining tang











Installation



1 . To install, reverse the removal procedure.



Front Electronic Module (FEM) (86.80.41)

Removal



1

.



  CAUTION: Electronic modules are sensitive to static electrical charges. If exposed to

these charges, damage may result.





Prior to removal of the module, upload module configuration information to the Jaguar

approved diagnostic system. This information needs to be downloaded into the new module

once installed. <<418-01>>







2 . Disconnect the battery ground cable. <<414-01>>





3 . Remove the left-hand cowl side trim panel. <<501-05>>





4 . Reposition the floor covering.







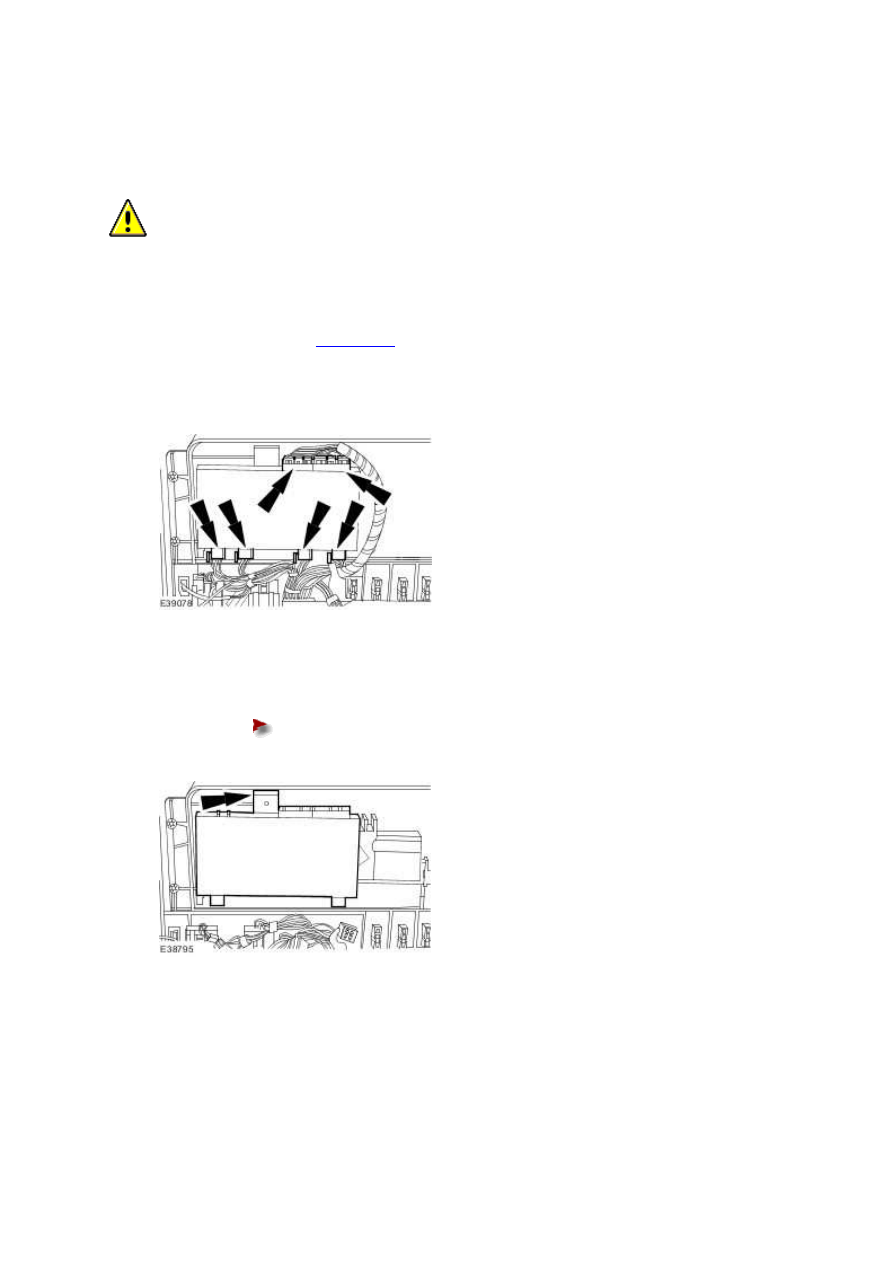

5 . Disconnect the electrical connectors.





www.



6 . Remove the front electronic module (FEM).







Installation



1 . To install, reverse the removal procedure.





Tighten to 6 Nm.











2

.



After installation of the module, download module configuration information to the new

module. <<418-01>>

















Multifunction Voice Activated Module
(86.53.13)

Removal



1

.



  CAUTION: Electronic modules are sensitive to static electrical charges. If exposed to

these charges, damage may result.





Prior to removal of the module, upload module configuration information to the Jaguar

approved diagnostic system. This information needs to be downloaded into the new module

once installed. <<418-01>>







2 . Disconnect the battery ground cable. <<414-01>>





3 . Remove the left-hand luggage compartment side trim panel.



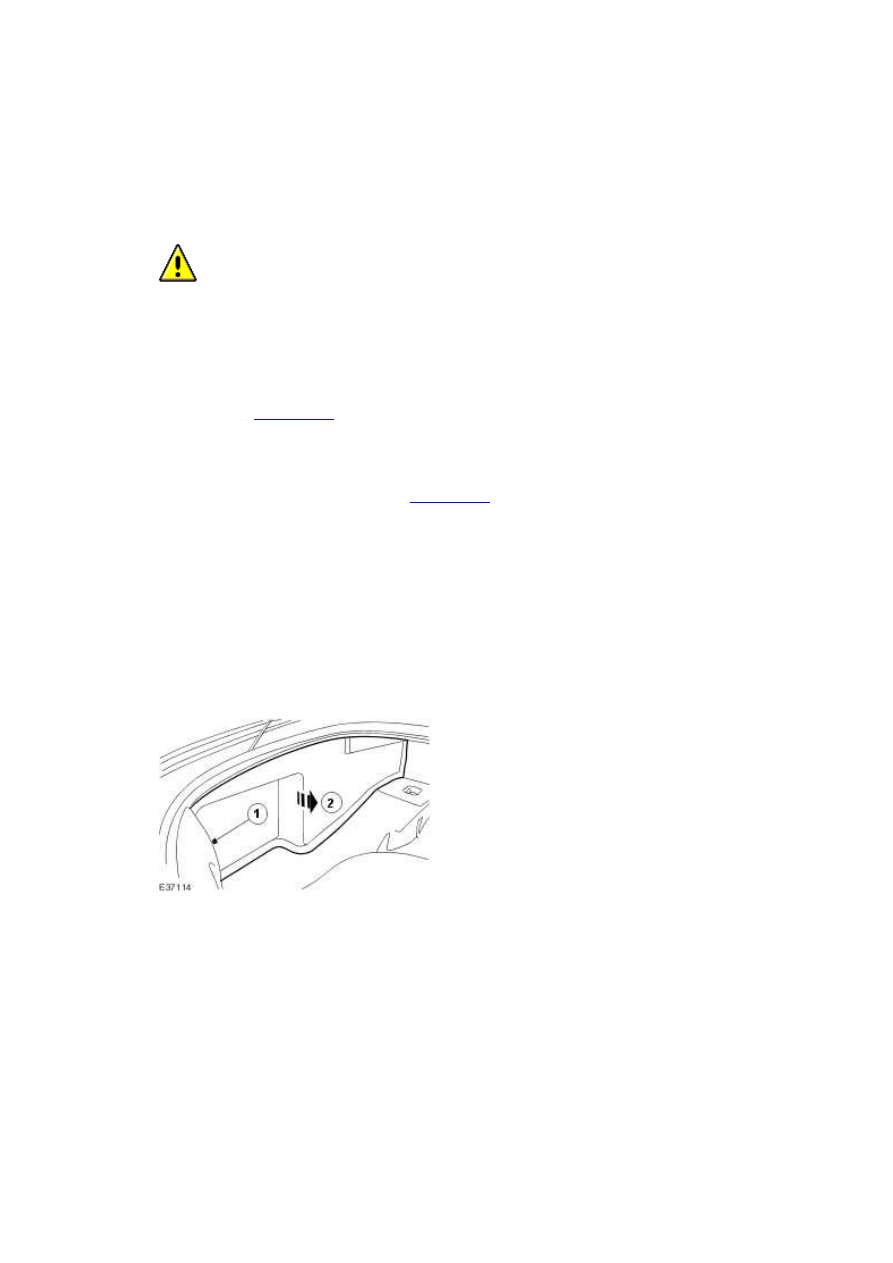

1) Remove the luggage compartment side trim retaining clip.





2) Remove the luggage compartment side trim panel.











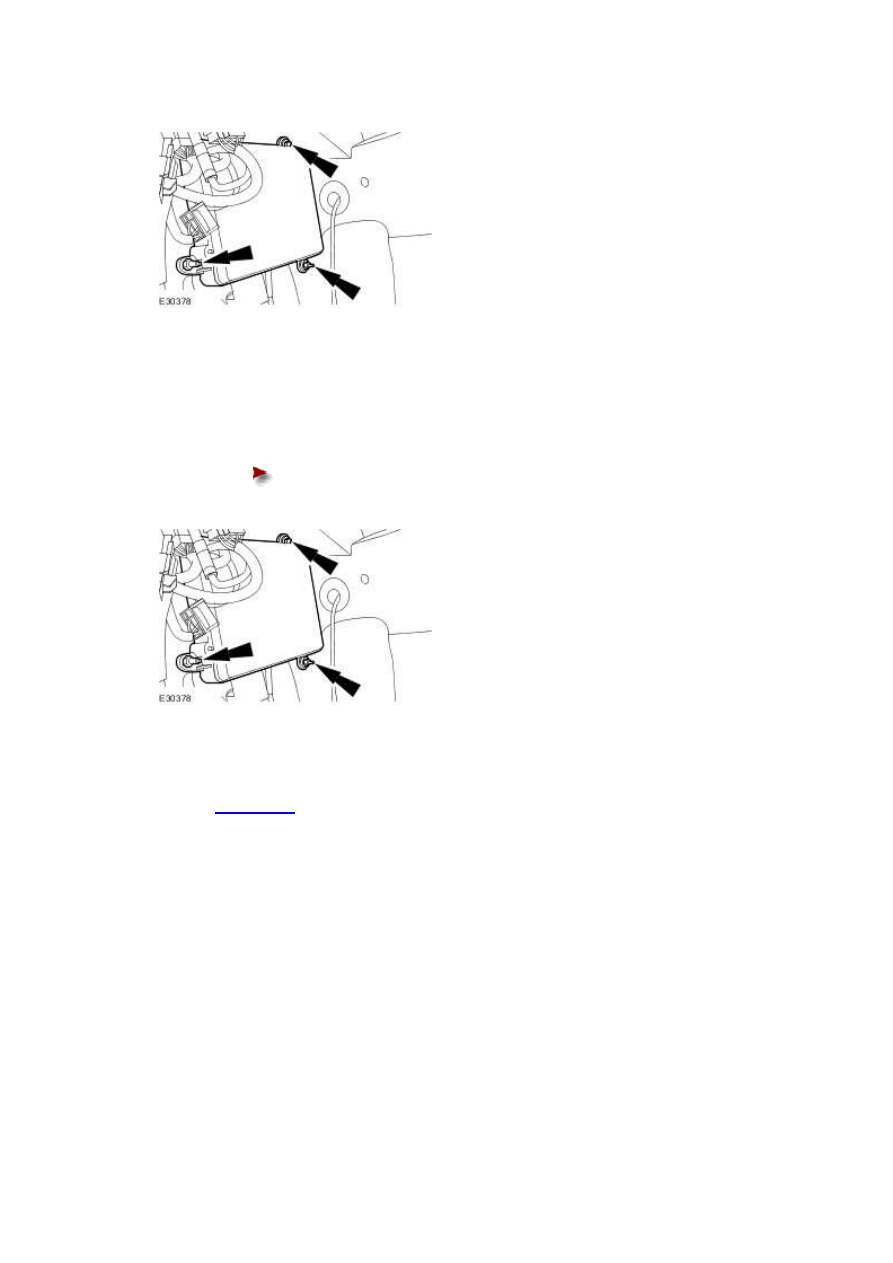

4 . Detach the module mounting bracket.
