Jaguar XJ (X350). Service manual - part 1389

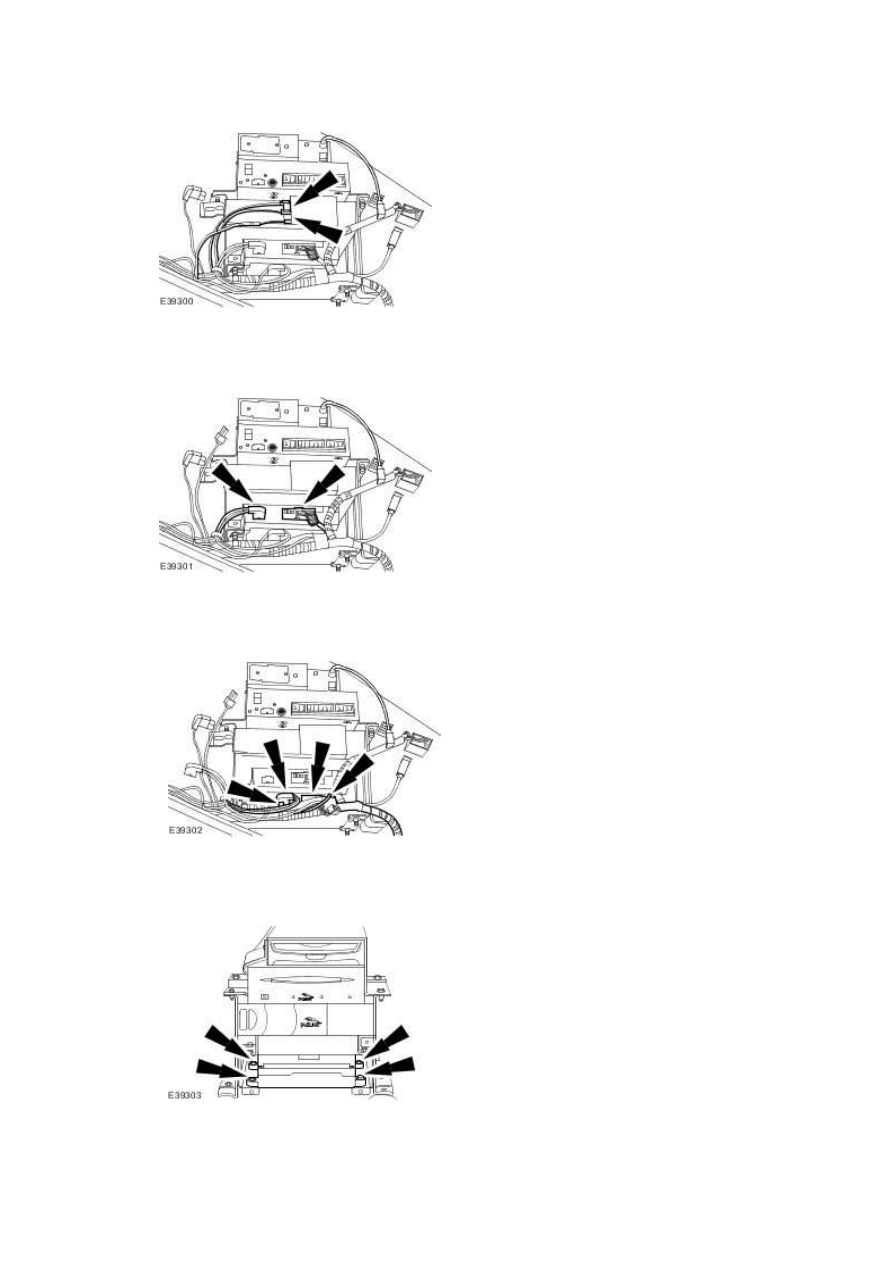

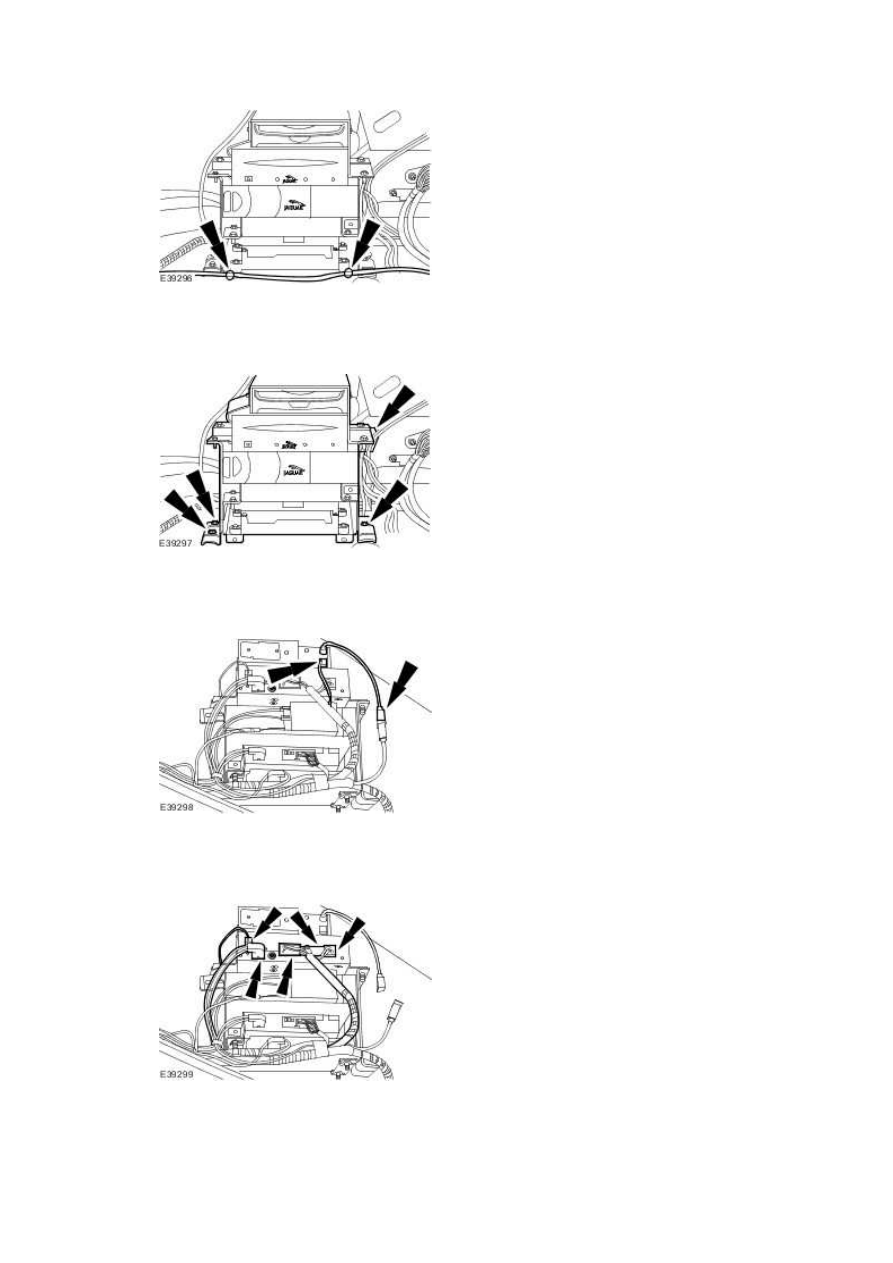

5 . Detach the module retaining bracket.







6 . Disconnect the digital versatile disc (DVD) electrical connectors.







7 . Disconnect the navigation system module electrical connectors and fibre optic connector.







8 . Disconnect the compact disc changer electrical connectors.







9 . Disconnect the electrical connectors.







10 . Disconnect the transceiver module electrical connectors.







11 . Remove the transceiver module.



www.





Installation



1 . To install, reverse the removal procedure.







419-10 : Multifonction Electronic Modules





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Rear electronic module (REM) retaining bolts

6

–

53

Multifunction voice activated module retaining bolts  8

–

71

Front electronic module (FEM) retaining bolts

6

–

53

Rear seat module retaining bolts

6

–

53

CD changer

6

–

53

Module mounting bracket

10   7

–
