Jaguar XJ (X350). Service manual - part 138

•



Vent.





Action(s) to take:







•



Check oil level and correct as necessary.





Possible Source(s):





•



Damaged seal.





Action(s) to take:







•



INSTALL new components as necessary.





Possible Source(s):





•



Rear drive axle filler plug.





Action(s) to take:







•



INSTALL new components as necessary.





Possible Source(s):





•



Rear drive axle rear cover joint.





Action(s) to take:







•



INSTALL new components as necessary.





PINPOINT TEST  G215971p1 :
EXCESSIVE DRIVELINE NOISE

G215971t1 : CHECK NOISE FROM VEHICLE ON ROAD TEST

1. Road test vehicle to determine load and speed conditions when noise occurs. 2. Assess the noise

with different gears selected.

•



Does the noise occur at the same vehicle speed?

-> Yes

INSTALL a new final drive. TEST the system for normal operation.



-> No

REFER to

Engine - 3.0L/3.5L/4.2L



205-01 : Driveshaft





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Centre bearing retaining bolts

48   36   -

Transmission flexible joint retaining bolts  108  80   -

Rear drive axle CV joint retaining bolts   73   54   -

Driveshaft heat shield retaining bolts

7

-

62







www.

General Procedures





Driveshaft Runout and Balancing

1.  For additional information, refer to the Jaguar Approved Diagnostic System.





Description and operation





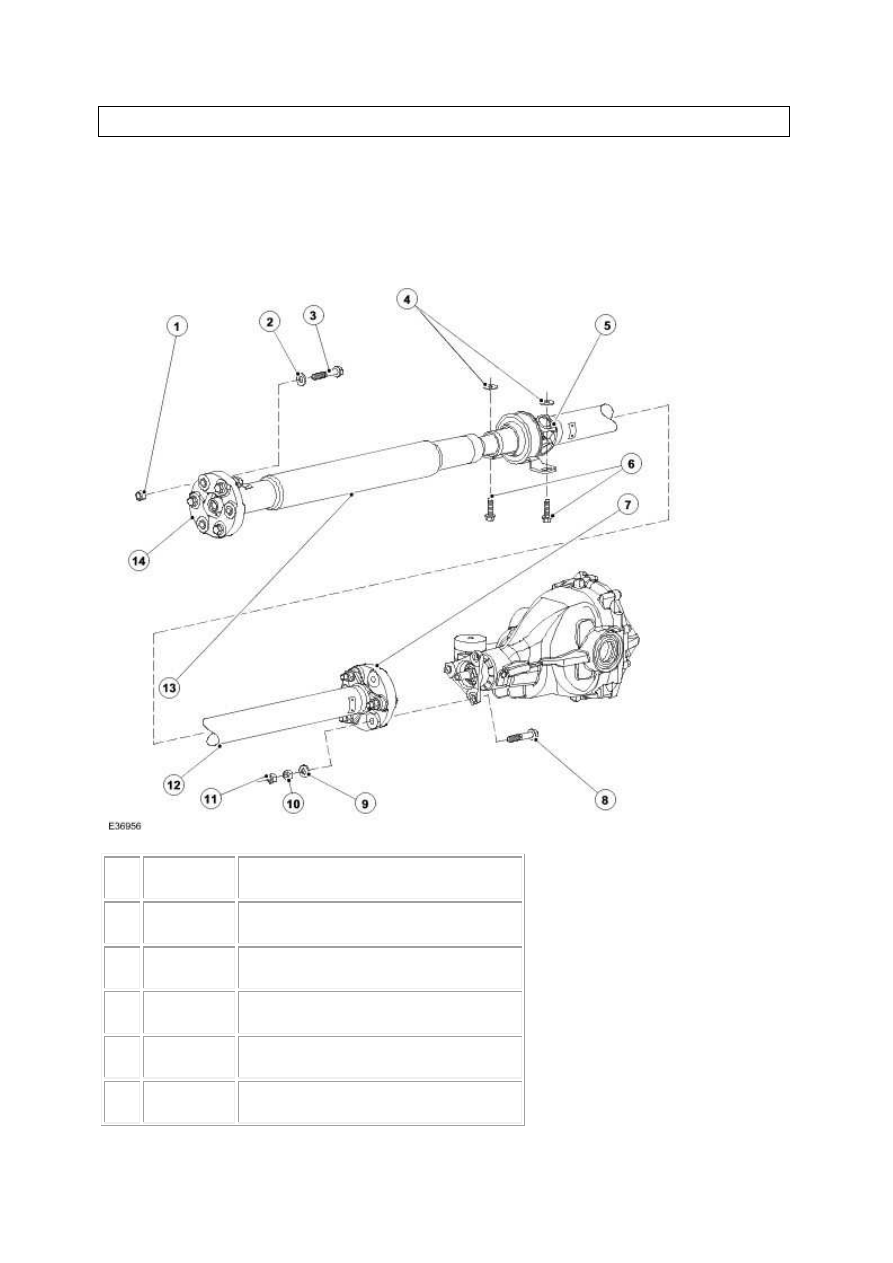

Driveshaft



Item



Part Number



Description



1



 —



Transmission flexible joint retaining nut



2



 —



Transmission flexible joint washer



3



 —



Transmission flexible joint retaining bolt



4



 —



Centre bearing spacers



5



 —



Universal joint
